电感的自感系数计算电感是电路中常见的元件之一，其主要作用是储存和释放电能。
在电感中，存在着一种称为自感的现象，即电感中自生的感应电动势。
本文将介绍电感的自感系数的计算方法。
一、理论背景在电磁感应中，法拉第定律描述了自感现象的基本规律。
根据法拉第定律，电磁感应产生的感应电动势E与电感的自感系数L和电流I之间存在以下关系：E = -L * dI/dt其中，E为感应电动势，L为自感系数，dI/dt为电流变化的速率。
二、计算方法为了计算电感的自感系数L，需要进行一系列的实验。
首先，搭建一个电感电路，将电感与电流表、电压表和电源连接。
接下来，将电源的电压调节至一个较小的恒定值。
然后，通过改变电路中的电流值I，测量电感两端的感应电动势E和电流的变化速率dI/dt。
可以通过使用示波器测量电感两端的电压波形，并根据波形的变化情况计算出电流的变化速率。
在实验过程中，需要多组数据以获得准确的结果。
通过测量电流和感应电动势之间的关系，我们可以拟合出一个线性方程。
E = -L * dI/dt其中，E为感应电动势，L为自感系数，dI/dt为电流的变化速率。
通过拟合线性方程，我们可以获得电感的自感系数L的数值。
将所得的数值与电感的理论值进行比较，以验证实验结果的准确性。
三、例子说明为了更好地理解电感的自感系数计算过程，我们可以通过一个例子来演示。
假设我们有一个电感，其感应电动势E和电流变化速率dI/dt的数据如下：电流变化(dI/dt) (A/s) 感应电动势(E) (V)0.2 -0.40.4 -0.80.6 -1.20.8 -1.61.0 -2.0我们可以通过将这些数据代入线性方程E = -L * dI/dt来计算自感系数L。
将第一组数据代入方程，我们得到 -0.4 = -L * 0.2，解得L = 2 H。
将其他数据依次代入方程，得到的自感系数L值都为2 H。
根据这些计算结果，我们可以得出结论：该电感的自感系数为2 H。
无刷直流电动机绕组电阻和电感的计算4.7.1 电阻的计算在式（4-17）给出一相绕组电阻R p的表达式，适用于初始设计计算。
如果已计算得到电机一相绕组串联匝数W p，并联股数N，绕组平均半匝长L av（cm），已选择导线直径d，由手册可查得相应的单位长度电阻值r（Ω/m），一相绕组电阻可按下式计算：R p=2rW p L av×10-2/N4.7.2 电感的计算无刷直流电动机原理结构与一般永磁同步电动机相同，其电感计算可参考传统的永磁同步电动机计算方法进行。
无刷电机的自感L a是电枢反应电感L d，槽漏电感L s和绕组端部电感L w的总和。
对于磁片表面贴装的三相星形连接的无刷直流电动机，可以忽略d轴和q轴电枢反应磁场的差别，认为电枢反应电感与转子位置无关。
利用电磁场有限元分析可以求解得到无刷直流电机的电感参数。
已有几种计算软件可以应用。
目前，采用有限元计算电感参数的首选是能量摄动法。
例如利用ANSYS有限元分析软件对永磁无刷直流电机的电磁场进行分析计算，通过能量摄动法计算定子绕组的自感和互感。
下面介绍便于工程计算的无刷直流电动机电感计算公式。
整数槽无刷直流电动机电枢反应电感是式中，τp为极距，。
得式中，μ0=4π×10-7H/m；D和L是定子气隙直径和铁心有效长度（m）；W 是一相绕组串联匝数；δe是等效气隙长度，它由机械气隙长度δ，磁铁厚度h m 和卡特系数K C决定：δe=（δ+h m）K C由于集中绕组分数槽无刷电机的电枢反应磁场与整数槽电机完全不同，每个齿的电感线圈电流产生磁场有三个不同的组成部分：气隙，槽和绕组端部。
其中气隙的磁通Φ通过每个齿距τs产生磁链，与转子极距τp无关，如图4-24所示。
参考文献［22］给出集中绕组电机电枢反应电感计算公式由齿距得除了主电感外，根据电机设计的传统概念，漏电感常按以下几部分漏电感之和计算：槽漏感L s，齿顶漏感L t，气隙（谐波）漏感Lδ，绕组端部漏感L ew，斜槽漏感L sq。
一．电感的计算公式
一个通有电流为I的线圈(或回路)，其各匝交链的磁通量的总和称作该线圈的磁链ψ。
如果各线匝交链的磁通量都是Φ，线圈的匝数为N，则线圈的磁链ψ=NΦ。
线圈电流I随时间变化时，磁链Ψ也随时间变化。
根据电磁感应定律，在线圈中将感生自感电动势EL，其值为
定义线圈的自感L为自感电动势eL和电流的时间导数dI/dt的比值并冠以负号，即
以上二式中，ψ和eL的正方向，以及ψ和I的正方向都符合右手螺旋规则。
已知电感L，就可以由dI/dt计算自感电动势。
此外，自感还可定义如下
2、互感
设线性磁媒质中有两个相邻的线圈。
线圈1中有电流I1。
I1产生的与线圈2交链的那部分磁通量形成互感磁链ψ21。
电流I1随时间变化时，ψ21也随之变化;由电磁感应定律，线圈2中将出现互感电动势M2
定义线圈1对线圈2的互感M21为
或。
电感器设计相关计算公式电感器是一种电子元件，用于储存电磁能量的设备。
它由绕组和磁芯组成，通过电流在绕组中产生磁场，从而储存电能。
设计电感器需要考虑很多因素，如电流、磁场、电感值等。
下面是一些与电感器设计相关的计算公式。
1.电感计算公式电感器的电感值可以通过以下公式计算：L=(μ₀*μᵣ*N²*A)/l其中L为电感值，单位为亨利(H)μ₀为真空磁导率，值为4π×10⁻⁷H/mμᵣ为相对磁导率，无量纲N为绕组中匝数，无量纲A为绕组截面积，单位为平方米(m²)l为绕组长度，单位为米(m)2.匝数计算公式绕组中的匝数可以通过以下公式计算：N=(n*T)/m其中N为匝数，无量纲n为绕组层数，无量纲T为每层的总匝数，无量纲m为每层的绕组数，无量纲3.魏尔斯电感计算公式根据魏尔斯电感计算公式，电感器的电感值可以通过以下公式计算：L=(μ₀*μᵣ*N²*V)/(2*π*r)其中L为电感值，单位为亨利(H)μ₀为真空磁导率，值为4π×10⁻⁷H/mμᵣ为相对磁导率，无量纲N为绕组中匝数，无量纲V为绕组体积，单位为立方米(m³)r为绕组半径，单位为米(m)4.磁感应强度计算公式磁感应强度可以通过以下公式计算：B=(μ₀*μᵣ*N*I)/l其中B为磁感应强度，单位为特斯拉(T)μ₀为真空磁导率，值为4π×10⁻⁷H/mμᵣ为相对磁导率，无量纲N为绕组中匝数，无量纲I为电流，单位为安培(A)l为绕组长度，单位为米(m)5.自感系数计算公式自感系数可以通过以下公式计算：M=L*k其中M为自感系数，单位为亨利(H)L为电感值，单位为亨利(H)k为系数，通常为0.5，无量纲以上公式提供了电感器设计所需的一些基本计算方法，通过这些公式可以计算电感值、匝数、体积、磁感应强度和自感系数等参数。
根据具体的设计要求和电子元件的特性，可以选择适当的公式进行计算，来满足设计需求。
电感s参数式子
1.通用计算公式：L=AL*N^2（电感值=电感系数*线圈匝数^2）。
（电感系数一般厂家给出）
2.环形电感求法：L=uN^2*A/l
上式（l－圆环的平均长度，m；A－圆环的横截面面积，m^2；N－环形线圈匝数；u－线圈中磁介质（圆环）的磁导率，H/m）
3.感抗计算：XL=wL=2*3.1415*f*L
上式（L－线圈电感，H;f－电流频率，Hz；w－电流的角频率，rad/s；XL－感抗，欧姆）
4.电感L=Nφ/i
上式（i－通过线圈的电流，A；φ－穿过线圈的磁通，Wb；N－线圈的匝数）
5.经验公式计算：L=（k*0*s*N2*S）/l
其中
0为真空磁导率=4π*10-7。
（10的负七次方）
s为线圈内部磁芯的相对磁导率，空心线圈时s=1；
N2为线圈圈数的平方
S线圈的截面积，单位为平方米
l线圈的长度，单位为米
k系数，取决于线圈的半径（R）与长度（l）的比值。
计算出的电感量的单位为亨利。
6.Q值；又叫品质因数，是衡量电感器件的主要参数。
是指电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。
电感器的Q值越高，其损耗越小，效率越高。
电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关。
Q=2πfL/R=wL/R（Q值是感抗与直流电阻的比值，无量纲）。
2010 年 06 月 13 日礼拜日上午 09:011.基本电感公式对圆柱形环绕 :L = 电感单位亨利(H)μ0 =自由空间的磁导率= 4π ×10-7H/mμr =芯资料的相对磁导率N =匝数A =围绕的横断面积单位平方米(m 2)l =环绕长度单位米s (m)2.直线导体的电感 :L= 电感单位Hl = 导体长度单位米d = 导体直径单位米所以一个长 10mm，直径 1mm的导体电感为，而长度改为100mm后电感为 100nH。
相同公式用英制单位 :L = 电感单位 nHl = 导体长度单位英寸d = 导体直径单位英寸3.短圆柱环绕无芯（空气）电感元件的电感 :L = 电感单位μHr = 环绕的外环半径单位英寸l = 环绕长度单位英寸N= 匝数4.多层空气芯电感元件 :L = 电感单位μHr = 环绕均匀半径单位英寸l = 绕线物理长度单位英寸N= 匝数d= 环绕深度单位英寸 ( 即, 外半径减去内半径 )5.平螺旋型空芯电感 :L= 电感单位Hr = 环绕均匀半径单位米N= 匝数d = 环绕深度单位米(即,外半径减去内半径)所以一个 8 匝的螺旋型环绕，均匀半径 25mm，深度 10mm的电感元件，电感为μH。
相同的公式改用英制单位:L = 电感单位μHr = 环绕均匀半径单位英寸N= 匝数d = 环绕深度单位英寸(即,外半径减去内半径)6.环形死心的绕阻电感 ( 中心物料的的圆形横切面的相对导率为μr )L= 电感单位Hμ0 =真空中的导率= 4π ×10-7H/mμr =中心物料的相对导率N= 匝数r= 环绕均匀半径单位米D = 环形线圈的总直径单位米。

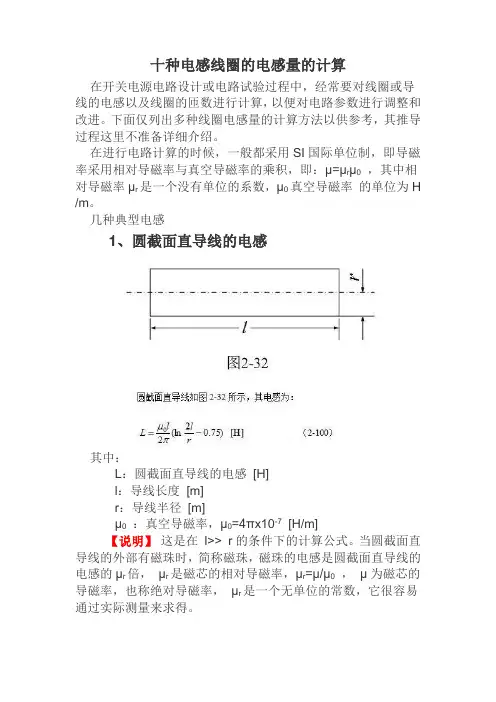

十种电感线圈的电感量的计算在开关电源电路设计或电路试验过程中，经常要对线圈或导线的电感以及线圈的匝数进行计算，以便对电路参数进行调整和改进。
下面仅列出多种线圈电感量的计算方法以供参考，其推导过程这里不准备详细介绍。
在进行电路计算的时候，一般都采用SI国际单位制，即导磁率采用相对导磁率与真空导磁率的乘积，即：μ=μrμ0，其中相对导磁率μr是一个没有单位的系数，μ0真空导磁率的单位为H /m。
几种典型电感1、圆截面直导线的电感其中：L：圆截面直导线的电感[H]l：导线长度[m]r：导线半径[m]μ0：真空导磁率，μ0=4πx10-7[H/m]【说明】这是在l>> r的条件下的计算公式。
当圆截面直导线的外部有磁珠时，简称磁珠，磁珠的电感是圆截面直导线的电感的μr倍，μr是磁芯的相对导磁率，μr=μ/μ0，μ为磁芯的导磁率，也称绝对导磁率，μr是一个无单位的常数，它很容易通过实际测量来求得。
2、同轴电缆线的电感同轴电缆线如图2-33所示，其电感为：其中：L：同轴电缆的电感[H]l：同轴电缆线的长度[m]r1：同轴电缆内导体外径[m]r2：同轴电缆外导体内径[m]μ0：真空导磁率，μ0=4π*10-7 [H/m]【说明】该公式忽略同轴电缆外导体的厚度。
3、双线制传输线的电感L：输电线的电感[H]l：输电线的长度[m]D：输电线间的距离[m]r：输电线的半径[m]μ0：真空导磁率，μ0=4π*10-7 [H/m]【说明】该公式的应用条件是：l>> D ，D >> r 。
4、两平行直导线之间的互感两平行直导线如图2-34所示，其互感为：其中：M：输电线的互感[H]l ：输电线的长度[m]D：输电线间的距离[m]r：输电线的半径[m]μ0：真空导磁率，μ0=4π*10-7 [H/m]【说明】该公式的应用条件是：l >> D ，D >> r 。
5、圆环的电感L：圆环的电感[H]R：圆环的半径[m]r：圆环截面的半径[m]μ0：真空导磁率，μ0=4π*10-7 [H/m]【说明】该公式的应用条件是：R >> r 。
电感的计算公式范文
电感计算公式
电感（也称为磁通量）是一种电能存储器，用于将电流转换为磁场。
这个特性使其成为电子系统中最重要的元件之一、电感的公式是：L=μ·N^2·A/l
其中：
L：电感（单位：Henrys）
μ：介电系数（单位：H/m）
N：绕线数（绕线层数）
A：线圈截面积（单位：m²）
l：线圈距离（单位：m）
电感是由磁场的磁感应关系得到的：磁感应强度与磁环的磁通量成正比：
B=μ·I·N
其中：
B：磁感应强度（单位：Tesla）
μ：介质的磁导率（单位：H/m）
I：电流（单位：A）
N：绕线数（绕线层数）
将磁感应强度B和介电系数μ合并，可以得到电感的表达式：
L=μ·N^2·A/l
电感是一种电流储能器，它把电流转化成磁场，并存储在金属量子中，也是电子系统中最重要的元件之一、电感的公式就是L=μ·N^2·A/l，
其中μ是介电系数，N是绕线数，A是线圈截面积，l是线圈距离。
电感由折线绕组构成，其具有良好的介质传导性，可以将电流发生变
化时产生的磁场转换成电能，也可以将电能转换成磁场，因此电感具有很
好的电能转换能力。
另外，电感也用于消除对一些电子系统来说有害的容
性和衰减的影响，从而满足电路的频率和功率要求。
空心电感计算精确但复杂的经验公式有个比较复杂的经验公式，很复杂，一般都是用电感测试仪测试。
电感的计算公式线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率)= 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1.针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。
例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≈1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2.介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(-7)。

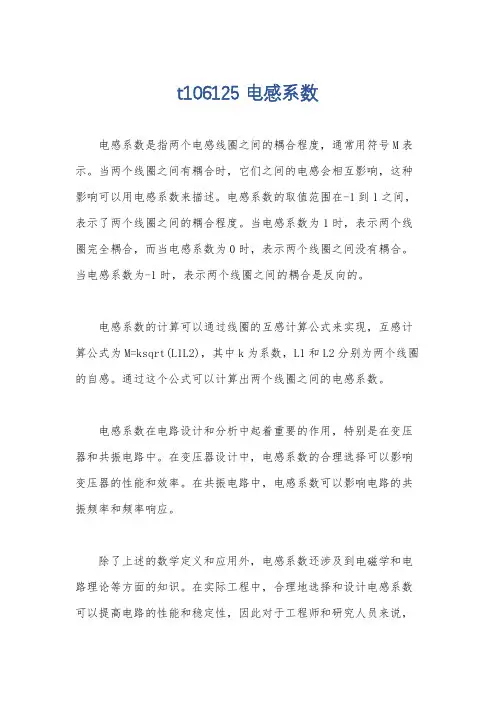

t106125 电感系数
电感系数是指两个电感线圈之间的耦合程度，通常用符号M表示。
当两个线圈之间有耦合时，它们之间的电感会相互影响，这种影响可以用电感系数来描述。
电感系数的取值范围在-1到1之间，表示了两个线圈之间的耦合程度。
当电感系数为1时，表示两个线圈完全耦合，而当电感系数为0时，表示两个线圈之间没有耦合。
当电感系数为-1时，表示两个线圈之间的耦合是反向的。
电感系数的计算可以通过线圈的互感计算公式来实现，互感计算公式为M=ksqrt(L1L2)，其中k为系数，L1和L2分别为两个线圈的自感。
通过这个公式可以计算出两个线圈之间的电感系数。
电感系数在电路设计和分析中起着重要的作用，特别是在变压器和共振电路中。
在变压器设计中，电感系数的合理选择可以影响变压器的性能和效率。
在共振电路中，电感系数可以影响电路的共振频率和频率响应。
除了上述的数学定义和应用外，电感系数还涉及到电磁学和电路理论等方面的知识。
在实际工程中，合理地选择和设计电感系数可以提高电路的性能和稳定性，因此对于工程师和研究人员来说，
深入理解电感系数的概念和计算方法是非常重要的。
总的来说，电感系数是描述两个电感线圈之间耦合程度的重要参数，它在电路设计和分析中具有重要作用，需要工程师和研究人员充分理解和应用。

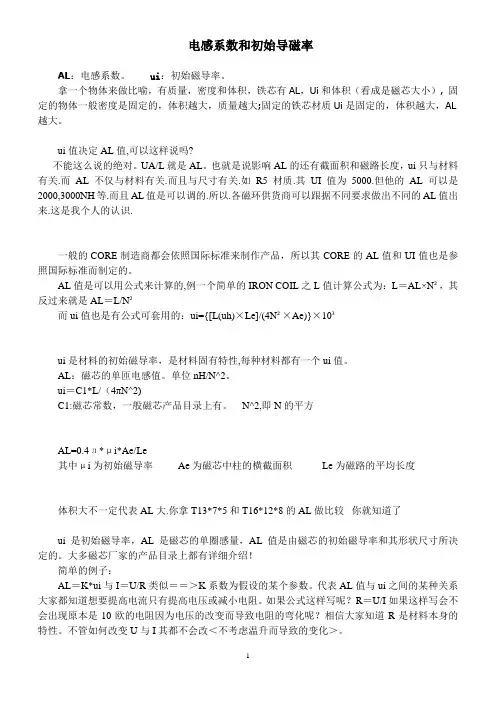

电感系数和初始导磁率AL：电感系数。
ui：初始磁导率。
拿一个物体来做比喻，有质量，密度和体积，铁芯有AL，Ui和体积（看成是磁芯大小）, 固定的物体一般密度是固定的，体积越大，质量越大;固定的铁芯材质Ui是固定的，体积越大，AL 越大。
ui值决定AL值,可以这样说吗?不能这么说的绝对。
UA/L就是AL。
也就是说影响AL的还有截面积和磁路长度，ui只与材料有关.而AL不仅与材料有关.而且与尺寸有关.如R5材质.其UI值为5000.但他的AL可以是2000,3000NH等.而且AL值是可以调的.所以.各磁环供货商可以跟据不同要求做出不同的AL值出来.这是我个人的认识.一般的CORE制造商都会依照国际标准来制作产品，所以其CORE的AL值和UI值也是参照国际标准而制定的。
AL值是可以用公式来计算的,例一个简单的IRON COIL之L值计算公式为：L＝AL×N²，其反过来就是AL＝L/N²而ui值也是有公式可套用的：ui={[L(uh)×Le]/(4N²×Ae)}×10³ui是材料的初始磁导率，是材料固有特性,每种材料都有一个ui值。
AL：磁芯的单匝电感值。
单位nH/N^2。
ui＝C1*L/（4πN^2)C1:磁芯常数，一般磁芯产品目录上有。
N^2,即N的平方AL=0.4л*μi*Ae/Le其中μi为初始磁导率Ae为磁芯中柱的横截面积Le为磁路的平均长度体积大不一定代表AL大.你拿T13*7*5和T16*12*8的AL做比较你就知道了ui 是初始磁导率，AL 是磁芯的单圈感量，AL值是由磁芯的初始磁导率和其形状尺寸所决定的。
大多磁芯厂家的产品目录上都有详细介绍！简单的例子：AL＝K*ui与I＝U/R类似＝＝＞K系数为假设的某个参数。
代表AL值与ui之间的某种关系大家都知道想要提高电流只有提高电压或减小电阻。
如果公式这样写呢？R＝U/I如果这样写会不会出现原本是10欧的电阻因为电压的改变而导致电阻的弯化呢？相信大家知道R是材料本身的特性。
退耦电感的计算例题
（原创版）
目录
1.退耦电感的概念
2.退耦电感的计算公式
3.退耦电感的计算例题及步骤
4.退耦电感在电路中的应用
正文
退耦电感是一种电子元器件，主要用于电路中去耦，可以降低电路的
噪声和干扰。
退耦电感的计算非常重要，因为它直接影响到电路的性能。
下面，我们将通过一个例题来学习如何计算退耦电感。
例题：一个直流电源电压为 12V，通过一个电阻 R=10 欧姆后，供电给一个负载。
为了减少电源噪声对负载的影响，需要在电源和负载之间串
联一个退耦电感。
当电源电压的纹波系数为 2% 时，求退耦电感的值。
计算步骤如下：
1.首先，计算电源电压的纹波电压。
纹波电压=电源电压*纹波系数
=12V*2%=0.24V。
2.其次，计算负载电流。
负载电流=电源电压/电阻=12V/10 欧姆=1.2A。
3.然后，计算退耦电感的值。
退耦电感=纹波电压/负载电流
=0.24V/1.2A=0.2 亨利。
因此，这个例题中，退耦电感的值为 0.2 亨利。
退耦电感在电路中的应用非常广泛，它可以有效地减少电源噪声对负载的影响，提高电路的稳定性和可靠性。
第1页共1页。
电感计算公式
"电感"是一种电子组件，它的存在给我们的电子设备提供
了特殊的功能，其作用是改变电流的方向或强度。
因此，当研
究电路或设备的性能时，掌握电感的计算公式非常重要。
电感的计算公式如下：L＝铁心的磁密/2πr，其中，L为
电感，单位为亨利；铁心的磁密是指线圈核心包围磁力线产生
的磁密，单位为Tesla；而r则代表线圈的半径，单位为厘米（cm）。
为了计算出电感的值，我们必须知道铁心的磁密和线
圈的半径。
电感可用于许多应用领域，例如蓄电池充电器，通信电路，等离子体发动机，固态电路，移动电话供电等。
在实际研究电
子技术的过程中，掌握电感计算公式也显得十分重要。
电感计算公式的理解不仅受传统教育背景的影响，而且更
多受社交媒体的影响。
今天，许多社交媒体网站上都有大量的
教学资源，以便学习者更加深入、系统地了解电感计算公式。
此外，许多科技网站都提供电感计算工具，供电子工程师快速
获得电感的值。
综上所述，电感是一种重要的电子组件，在研究电子设备
的性能时，了解电感的计算公式显得十分重要。
传统的教育背
景和现代社交媒体都在 "电感计算公式" 方面提供了有用的教
学资源，以便电子工程师获得精确的计算结果。
纹波电流的大小同样会影响电感器和输出电容的尺寸，纹波电流一般设定为最大输出电流的10%~30%，因此对降压型电源来说，流过电感的电流峰值比电源输出电流大5%~15%。
降压型开关电源的电感选择为降压型开关电源选择电感器时，需要确定最大输入电压、输出电压、电源开关频率、最大纹波电流、占空比。
下面以图2为例说明降压型开关电源电感值的计算，首先假设开关频率为300kHz、输入电压范围12V±10%、输出电流为1A、最大纹波电流300mA。
图2：降压型开关电源的电路图。
最大输入电压值为13.2V，对应的占空比为：D＝Vo/Vi＝5/13.2＝0.379 (3)其中，Vo为输出电压、Vi为输出电压。
当开关管导通时，电感器上的电压为：V＝Vi－Vo＝8.2V (4)当开关管关断时，电感器上的电压为：V＝-Vo－Vd＝-5.3V (5)dt＝D/F (6)把公式2/3/6代入公式2得出：升压型开关电源的电感选择对于升压型开关电源的电感值计算，除了占空比与电感电压的关系式有所改变外，其它过程跟降压型开关电源的计算方式一样。
以图3为例进行计算，假设开关频率为300kHz、输入电压范围5V±10%、输出电流为500mA、效率为80%，则最大纹波电流为450mA，对应的占空比为：D＝1－Vi/Vo＝1－5.5/12＝0.542 (7)图3：升压型开关电源的电路图。
当开关管导通时，电感器上的电压为：V＝Vi＝5.5V (8)当开关管关断时，电感器上的电压为：V＝Vo＋Vd－Vi＝6.8V (9)把公式6/7/8代入公式2得出：请注意，升压电源与降压电源不同，前者的负载电流并不是一直由电感电流提供。
当开关管导通时，电感电流经过开关管流入地，而负载电流由输出电容提供，因此输出电容必须有足够大的储能容量来提供这一期间负载所需的电流。
但在开关管关断期间，流经电感的电流除了提供给负载，还给输出电容充电。
开关电源中的电感确定：开关频率低，由于开和关的时间都比较长，因此为了输出不间断的需要，需要把电感值加大点，这样可以让电感可以存储更多的磁场能量。
电阻电路中的电感与电容的能量转换计算在电阻电路中，电感与电容是电路中常见的两种元件。
它们在电路中起到了重要的作用，不仅可以储存和释放能量，还能控制电流和电压的变化。
本文将介绍电感与电容在电路中的能量转换计算方法。
一、电感的能量转换计算电感是一种能够储存能量的元件，当电流通过电感时，电感中会储存一定的电磁能量。
根据电磁感应原理，电感中的能量可以通过下式计算：能量=0.5×L×I²其中，L表示电感的电感系数，单位为亨利（H），I表示电流，单位为安培（A）。
例如，假设某电感的电感系数为2亨利，通过电感的电流为3安培，则该电感中储存的能量为：能量=0.5×2×(3)²=9焦耳（J）二、电容的能量转换计算电容是一种能够储存能量的元件，当电压施加在电容上时，电容中会储存一定的电场能量。
根据电场能量的计算公式，电容中的能量可以通过下式计算：能量=0.5×C×U²其中，C表示电容的电容量，单位为法拉（F），U表示电压，单位为伏特（V）。
例如，假设某电容的电容量为0.1法拉，电容上施加的电压为5伏特，则该电容中储存的能量为：能量=0.5×0.1×(5)²=1.25焦耳（J）三、能量转换的应用电感和电容在电路中的能量转换有着广泛的应用。
例如，在交流电路中，电感储存能量的特性使其成为电感元件广泛应用于滤波电路中，用于消除电路中的干扰信号。
而电容储存能量的特性使其成为电容元件广泛应用于电源稳压电路中，用于平滑电源电压。
在实际应用中，我们需要根据电路中的参数来计算电感和电容的能量转换情况，从而为电路的设计和分析提供依据。
同时，能量转换的计算还能够帮助我们评估电路的稳定性和效率，为电路的优化提供指导。
总结：电感和电容是电路中常见的元件，它们能够储存和释放能量，并且能够控制电流和电压的变化。
电感通过电磁感应原理储存磁能，电容通过电场能量原理储存电场能量。
电感设计公式和例举电感设计是指根据电感的特性要求来确定电感的参数和设计电感器件的具体结构。
电感是一种用来储存电能的被动元件，它由线圈和磁芯组成。
电感器件主要用于电力电子设备中的滤波、隔离、变压器等应用。
在电感设计中，有一些常见的公式可以用来计算电感的参数和特性。
下面是一些常用的电感设计公式和例子：1. 电感的感值（inductance）用符号L表示，单位是亨利（Henry），常用符号mH代表毫亨；电感的感值与线圈的匝数（N）、线圈的面积（A）、线圈的长度（l）以及线圈的环境磁导率（μ）有关。
电感值的计算公式为：L=(N^2*μ*A)/l例如，一个线圈的匝数为1000，线圈的面积为0.01平方米，线圈的长度为0.1米，环境磁导率为1，那么该线圈的感值为：L=(1000^2*1*0.01)/0.1=100亨利2. 电感的自感电势（self-induced voltage）用符号V表示，单位是伏特（Volt）；自感电势与线圈的匝数（N）、电流变化率（di/dt）以及电感的感值（L）有关。
自感电势的计算公式为：V = -L * (di/dt)例如，一个线圈的感值为10亨利，通过该线圈的电流变化率为1安/秒，那么该线圈的自感电势为：V=-10*1=-10伏特3. 电感的能量（energy）用符号W表示，单位是焦耳（Joule）；电感的能量与电感的感值（L）以及电流的平方值（I^2）有关。
电感的能量的计算公式为：W=(1/2)*L*I^2例如，一个电感的感值为5亨利，通过该电感的电流为2安培，那么该电感的能量为：W=(1/2)*5*2^2=10焦耳以上是电感设计中常用的一些公式和例子。
在实际应用中，还需要考虑电感器件的磁芯材料、磁芯形状、线圈的电阻等因素来进行更加精确的设计。
