题目：___简易声控延时照明灯__ 班级：________________
学号：__________
：__________________
指导教师：___________
时间：
课程设计任务书
教研室主任签字：年月日
目录
一、总体方案与原理说明 (4)
1.1、主要原理说明 (4)
1.2、总体电路原理图 (5)
1.3、总体电路原理相关说明 (6)
二、电路设计……………………………………....................................... .7
2.1、单元电路一——声强监测电路和声强信号处理电路 (7)
2.2、单元电路二——延时控制电路和照明灯开关电路 (8)
2.3、单元电路三——电源电路....................................,..., (10)
三、元件清单............................................................,...,.. (11)
四、参考文献............................................................,, (12)
五、设计心得............................................................,.. (13)
一、总体方案与原理说明
总体方案
1、查阅相关资料，了解简易声控延时照明灯电路的原理与作用。
2、通过文献了解各种简易声控延时照明灯电路设计方案。
3、自行设计一种简易声控延时照明灯电路。
4、使用protel画图软件画出电路图。
5、列出元件清单。
1.1、主要原理说明
简易声控延时照明灯电路的总体框图
简易声控延时照明灯电路的总体框图如图1所示。它是由声强监测电路、声强信号处理电路、延时控制电路、照明灯开关电路和电源电路5部分构成的。
声强监测电路的功能是利用MIC（麦克风）的特性，即当MIC接收到足够的声强时，在该电路产生谐振后输出一个微弱脉冲，从而将声音信号转换为电信号。声强信号处理电路的处理电路的功能是将声强监测电路输出的电信号进行放大和整流，从而得到一个电平信号，为控制电路作准备。延时控制电路的功能是利用555集成电路构成可重复触发的单稳态电路，从而实现照明灯的延时控制。照明灯开关电路的功能是实现控制电路和照明灯电路的强弱电转换。电源电路的功能是为上述所有电路提供直流电源。
延时照明灯的主要电路如下图所示。图中K为拉线开关或墙壁开关，当K闭合后，该延时电路不工作，电灯处于正常的发光状态。当K被关断后，该电压一
方面经R1向电容C充电，由于在C的充电期间没有电流流过R2，则三极管V一直处于截止状态；另一方面，该电压经R3、R4向可控硅SCR提供触发电压，使可控硅处于导通状态，因此在关灯后电灯亮一段时间。当电容C被充足电后，使三极管V由截止转为导通状态，将可控硅SCR关断，电灯也就熄灭了。
本电路关灯延时期间，延时时间由R1、C的取值来确定，也可根据各自需要自行确定。在关灯延时期间电灯的亮度约为开灯时亮度的一半，以适合人们的视觉上的需要，同时又可节能。
1.2、总体电路原理图
简易声控延时照明灯电路的总电路图
1.3、总体电路原理相关说明
简易声控延时照明灯电路的总电路图如上图所示，它是由声强监测电路、声强信号处理电路、延时控制电路、照明灯开关电路和电源电路5部分构成的。
声控作为智能化电路的一部分是一可缺少的；然而要实现声控也不是一件容易的事，因为声音是一模拟量且非电信号无法在数字电路中使用，所以我们在设计声控电路时就面临怎样把模拟量转化为数字量，把声音信号转化为电信号的问题。要解决这个问题我们可以设计一个类似于‘窃听器’的接收设备专门用来接听声音信号并将声音信号转化为电信号转送到下一级电路。但是作为声控电路对声音信号的要求既不能太强也不能太弱，太强声控难以实现；而太弱电路结构复杂也难以实现，所以最好是能接收到如人的讲话声，脚踏地板声。当这类信号转化为电信号时，电信号一般较弱，必须对其进行放大对此可选择功放电路，运放电路，差分电路等，根据电路对信号的要求一般选择运放电路较好，提高信号输出电压。经过这一步实现了声音信号到电信号的转换。有了电信号实现声控就容易了，我们可以让产生的电信号去触发触发器使电路导通。对于这样的电路设计
模拟电路课程设计心得 体会 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
精选范文:《模拟电路》课程设计心得体会(共2篇)本学期我们开设了《模拟电路》与《数字电路》课，这两门学科都属于电子电路范畴，与我们的专业也都有联系，且都是理论方面的指示。正所谓“纸上谈兵终觉浅，觉知此事要躬行。”学习任何知识，仅从理论上去求知，而不去实践、探索是不够的，所以在本学期暨模电、数电刚学完之际，紧接着来一次电子电路课程设计是很及时、很必要的。这样不仅能加深我们对电子电路的任职，而且还及时、真正的做到了学以致用。这两周的课程设计，先不说其他，就天气而言，确实很艰苦。受副热带高气压影响，江南大部这两周都被高温笼罩着。人在高温下的反应是很迟钝的，简言之，就是很难静坐下来动脑子做事。天气本身炎热，加之机房里又没有电扇、空调，故在上机仿真时，真是艰熬，坐下来才一会会，就全身湿透，但是炎炎烈日挡不住我们求知、探索的欲望。通过我们不懈的努力与切实追求，终于做完了课程设计。在这次课程设计过程中，我也遇到了很多问题。比如在三角波、方波转换成正弦波时，我就弄了很长时间，先是远离不清晰，这直接导致了我无法很顺利地连接电路，然后翻阅了大量书籍，查资料，终于在书中查到了有关章节，并参考，并设计出了三角波、方波转换成正弦波的电路图。但在设计数字频率计时就不是那么一帆风顺了。我同样是查阅资料，虽找到了原理框图，但电路图却始终设计不出来，最后实在没办法，只能用数字是中来代替。在此，我深表遗憾!这次课程设计让我学到了很多，不仅是巩固了先前学的模电、数电的理论知识，而且也培养了我的动手能力，更令我的创造性思维得到拓展。希望今后类似这样课程设计、类似这样的锻炼机会能更多些!
声光控延时照明灯电路课程设计 目录 第一章设计目地及技术要 求 .................................................... ??1 第一节设计概述 .................................................... 求. 第 ????1 二节技术要 求 ????1 第-三节设计目 地 , ????1 第章电路方案地选 择 , ?2 Y 求. 第一节解读技术要 求 2 案 . 第二节确疋方
第计. ―* 三章 电源电路设 图. 第 q 一节电源电路原理 ?? ?4 第二节电路元件地选择及型号地确疋 ? 第四章光 ??5 控电路设 计. 第一??7 节电路原理图及各部分电路地功能分 析. 第二节??7 电路元件参数整 疋 ? ?9 第五章声控延时电路设计. ? ? ?? 10 第一节电路结构及功能分析. ? 10 择. 箔— 第二 节元器件参数地计 d9 算及型号选 第六章课程设计总结及体 -? 17 第一节课程设计总
结 .................................................... ? (17) 第二节设计体会........ -? 18 参考资料 .................................................... (19) 附录 A 声光控延时照明电路总图 (20) 附录 B 声光控延时电路印制板图 (21) 附录C 电路原器件清 单 .................................................... (22) 第一章设计目地及技术要求 第一节设计概述 随着社会地不断发展，利用电子技术实现地自动控制，在各个领域种地作用越来越突出. 本设计基于节能性要求，利用所学电子技术基础地相关知识，为照明灯设计了一款自动控制电路，该电路能够实现声光双控功能，可广泛应用于道路，楼梯等不需要连续长时间照明地场所地照明设施地控制，从而实现节约电能地目地. 同时，通过对该课题地设计，来提高自身对实际问题地分析及解决能力. 第二节技术要求
题目声光双音门铃电路班级 学号 姓名 时间 2012年11月
一、电路设计内容介绍 我要设计的是声光双音门铃电路。所谓“声光双音门铃”是将门铃声音控制 和闪光过程结合起来的门铃电路的扩展电路之一。门铃声响起的同时伴随闪光， 可避免门铃声与其他铃声或邻居的门铃声相混淆，。 “双音”是指按下门铃开关时，扬声器发出“叮”的声音，松开开关后，扬 声器发出“咚”的余音。“声光”即指在门铃声响起到消失的一段时间内，都伴 随有闪光。我所设计的闪光方式为两只LED灯以一定频率交替闪烁。 电路分为两部分：双音门铃电路、闪烁灯光电路，均由555定时器构成多谐 振荡器组成。555定时器是中规模集成时间基准电路, 可以方便地构成各种脉冲 电路。由于其使用灵活方便、外接元件少, 因而在波形的产生与变换、定时、 报警、家用电器等领域得到了广泛应用。双音门铃电路是利用定时器构成多谐 振荡器组成。 二、电路 ?
三、原理 （1）双音门铃部分： 电路原理图如图所示。未按门铃按AN钮时,UC3两端电压为零,555的R复位端有效、输出③脚为0,门铃不响。按下门铃AN, 二极管正向导通, 给电容C3充电, 使UC3两端电压接近+5V、R=1, 555芯片工作. 按门铃AN的同时D导通, +5V经过D、R1、R2向电容C1充电。当充电至UC1?2/3V CC时,555定时器置0,输出跳变为低电平；同时, 泄放开关导通, 电容C1--电阻R2-⑦脚--地开始放电。当电容放电至UC?1/3V CC时,555定时器置1,输出电位又跳变为高电平, 同时泄放开关VT截止, 电容C1重新开始充电,重复上述过程。如此周而复始, 电路产生振荡。松开门铃AN,二极管截止,C3通过R1产生放电回路。放电至1/3电源电压(即1.4V)时,555复位, 停止振荡。综上所述, 静态时门铃不响, 按下时按f1频率响,扬声器发出“叮”的声音。松开时按f2频率响, 扬声器发出“咚”的声音,“咚”声余音的长短可通过改变R3（图中为定值电阻R1）的数值来改变。 （2）灯光电路部分 如图右半部分，555、C、R5、R6共同组成第二个多谐振荡器，③脚输出的高低电平驱动LED1，LED2，使之轮流发光。R7、R8是保护电阻。 电路中最核心的部分就是两个多谐振荡器的4脚相连，通过UC3来控制两个芯片的工作，从而实现声光同步。 四、元件清单 注：蜂鸣器为5V。
电工电子实习心得感想总结文档4篇Summary document of electrical and electronic practice experience 编订：JinTai College
电工电子实习心得感想总结文档4篇 小泰温馨提示：心得体会是指一种读书、实践后所写的感受性文字。语言类读书心得同数学札记相近；体会是指将学习的东西运用到实践中去，通过实践反思学习内容并记录下来的文字，近似于经验总结。本文档根据心得体会内容要求和针对主题是实习期群体的特点展开说明，具有实践指导意义，便于学习和使用，本文下载后内容可随意修改调整及打印。 本文简要目录如下：【下载该文档后使用Word打开，按住键盘Ctrl键且鼠标单击目录内容即可跳转到对应篇章】 1、篇章1：电工电子实习心得感想总结文档 2、篇章2：电工电子实习心得感想总结文档 3、篇章3：电工电子实习心得感想总结文档 4、篇章4：大学生实习心得感想文档 通过电工电子实习，这次我吸取了上次的教训，从一开始就赶在了大家的前面，剪线都是好几根一起来，所以节省了很多时间，分享心得感想总结。下面是小泰为大家收集整理的电工电子实习心得感想总结，欢迎大家阅读。 篇章1:电工电子实习心得感想总结文档
时间总是过的很快，两周的电工实习结束了。经过两周 的实习，我们最后完成制作了一个充电电源，虽然很累，但感觉很有成就感。 在电工实习期间，我们学习了初步的锡焊以及印制电路 板的设计，元件测试和充电器的制作，最后是Protel99课程 设计。刚开始，锡焊，一个既熟悉又陌生的概念，从开始的 兴奋到后来的痛苦，一遍遍的焊接，看焊点，反反复复，基本上掌握了要点。如果说焊接是体力劳动，那么印制电路设计就是脑力劳动，远比体力劳动恐怖，最后在无数次的改动中结束。然后就是充电器制作，按照老师的指点，进行的有条不紊，很顺利，通过了检测。最后是Protel99课程设计，从最初的盲目布线到有条理，收获不小，但在最后布线时，怎么都不能将老师的要求满足—-RL两端都能接出去，后来请教同学，查 看资料，最终解决了问题。可以说，两周的电工实习，学到 了不少东西，动手能力得到了提高，更重要的是有了一种精益求精的追求，获益匪浅，而且理解了一个道理，什么都是一门学问! 两周，需要学的东西很多，而且有些东西，比如焊锡， 并不是在短时间就能掌握的，必需靠长时间的练习去把握，理解。所以任务对我们来说显得很重。但不知道为什么，学校
《电子技术》课程设计心得体会 设计，给人以创作的冲动。在画家眼里，设计是一幅清明上河图或是一幅向日葵;在建筑师眼中，设计是昔日鎏金般的圆明园或是今日一塑自由女神像;在电子工程师心中，设计是贝尔实验室的电话机或是华为的程控交换机。凡此种种，但凡涉及设计都是一件良好的事情，因为她能给人以美的幻想，因为她能给人以金般财富，因为她能给人以成就之感，更为现实的是她能给人以成长以及成长所需的营养，而这种营养更是一种福祉，一辈子消受不竭享用不尽。我就是以此心态对待此次《电子技术》课程设计的，所谓“态度决定一切”，于是偶然又必然地收获了诸多，概而言之，大约以下几点： 一、温故而知新。课程设计发端之始，思绪全无，举步维艰，对于理论知识学习不够扎实的我深感“书到用时方恨少”，于是想起圣人之言“温故而知新”，便重拾教材与实验手册，对知识系统而全面进行了梳理，遇到难处先是苦思冥想再向同学请教，终于熟练掌握了基本理论知识，而且领悟诸多平时学习难以理解掌握的较难知识，学会了如何思考的思维方式，找到了设计的灵感。 二、思路即出路。当初没有思路，诚如举步维艰，茫茫大地，不见道路。在对理论知识梳理掌握之后，茅塞顿开，
柳暗花明，思路如泉涌，高歌“条条大路通罗马”。顿悟，没有思路便无出路，原来思路即出路。 三、实践出真知。文革之后，关于真理的大讨论最终结果是“实践是检验真理的唯一标准”，自从耳闻以来，便一直以为马克思主义中国化生成的教条。时至今日，课程设计基本告成，才切身领悟“实践是检验真理的唯一标准”，才明晓实践出真知。因为在教材上，数字钟不过是由计数器和译码显码器组合而成，也便不以为然搭建电路图，结果电路出现诸多问题，譬如短路开路，EWB中引脚悬空即为低电平，现实中引脚悬空呈现大电阻特性即高电平，不为则不知，无为则无知，实践出真知。 四、创新求发展。“创新”目前在我国已经提升到国家发展战略地位，足见“创新”的举足轻重。而在DVD产品上市之初及以后相当长时间内，由于核心技术受制于国外，原本前景看好的国内市场却使国内DVD生产商无利可图或图的仅xx推荐：20XX/1018/special_仅蝇头小利，只因核心技术受制于人，使用国外专利技术，每台售出总要交付高额专利技术使用费。因此，我们要从小处着手，顺应时代发展潮流，在课程设计中不忘在小处创新，未必是创新技术，但凡创新思维亦可，未必成功，只要实现创新思维培育和锻炼即可。 五、过而能改，善莫大焉。至善至美，是人类永恒的追
电子技术课程设计 题目： ___简易彩灯控制器电路_ 学生： 专业班级：电子信息工程11-01班 学号： 541101030 院（系）：电气信息工程学院 指导教师：黄春 完成时间： 2013年06月25日
轻工业学院 课程设计（论文）任务书 题目简易彩灯控制器电路 专业电信工程11-01学号 541101030 主要容、基本要求、主要参考资料等： 主要容 1.阅读相关科技文献。 2.学习protel软件的使用。 3.学会整理和总结设计文档报告。 4学习如何查找器件手册及相关参数。 技术要求 1.要求电路能够控制8个以上的彩灯。 2.要求彩灯组成四种以上的花形，每种花形连续循环两次，各种花形轮流显示。 主要参考资料 1.何小艇，电子系统设计，大学，2001年6月 2.福安，电子电路设计与实践，科学技术，2001年10月 3.王澄非，电路与数字逻辑设计实践，东南大学，1999年10月 4.银华，电子线路设计指导，航空航天大学，2005年6月 5.康华光，电子技术基础，高教，2003年 完成期限： 2013年06月28日 指导教师签章： 专业负责人签章： 2013年06月21日
简易彩灯控制器电路 摘要 彩灯控制器是用来使彩灯按照一定的形式和规律闪亮，起到烘托节日氛围、吸引公众注意力的作用，它是一种很好的照明娱乐工具，应用前景较为广泛。本设计就是采用电子元件制作的一个简易的具有四种变换花型的彩灯控制器。 本电路系统由四部分组成，分别是： （1）时钟振荡电路，555定时器构成多谐振荡器； （2）分频电路，由四位二进制计数器 74LS161组成，为D触发器提供时钟； （3）状态机电路，由双 D 触发器组成； （4）移位显示电路，由双向移位寄存器 74194 和发光二极管组成，实现花型显示。 彩灯控制器实现方法多种多样，本次设计的这台彩灯控制器主要功能有：（1）可以控制8个以上的彩灯； （2）可以组成四种以上花型，并且每种花型能够连续循环两次，各种花型轮流显示。 本电路基于74系列简单逻辑门电路的组合，实现简易电子彩灯控制器电路，具有电路设计简单，成本低廉的特点。 关键词：彩灯，十六计数器，时钟电路，二进制计数，四种码
武汉理工大学华夏学院 信息工程课程设计报告书 课程名称电工电子技术 课程设计总评成绩 学生姓名、学号 学生专业班级 指导教师姓名 课程设计起止日期2015.6.22~2015.7.3
课程设计基本要求 课程设计是工科学生十分重要的实践教学环节，通过课程设计，培养学生综合运用先修课程的理论知识和专业技能，解决工程领域某一方面实际问题的能力。课程设计报告是科学论文写作的基础，不仅可以培养和训练学生的逻辑归纳能力、综合分析能力和文字表达能力，也是规范课程设计教学要求、反映课程设计教学水平的重要依据。为了加强课程设计教学管理，提高课程设计教学质量，特拟定如下基本要求。 1. 课程设计教学一般可分为设计项目的选题、项目设计方案论证、项目设计结果分析、答辩等4个环节，每个环节都应有一定的考核要求和考核成绩。 2. 课程设计项目的选题要符合本课程设计教学大纲的要求，该项目应能突出学生实践能力、设计能力和创新能力的培养；该项目有一定的实用性，且学生通过努力在规定的时间内是可以完成的。课程设计项目名称、目的及技术要求记录于课程设计报告书一、二项中，课程设计项目的选题考核成绩占10%左右。 3. 项目设计方案论证主要包括可行性设计方案论证、从可行性方案中确定最佳方案，实施最佳方案的软件程序、硬件电路原理图和PCB图。项目设计方案论证内容记录于课程设计报告书第三项中，项目设计方案论证主要考核设计方案的正确性、可行性和创新性，考核成绩占30%左右。 4. 项目设计结果分析主要包括项目设计与制作结果的工艺水平，项目测试性能指标的正确性和完整性，项目测试中出现故障或错误原因的分析和处理方法。项目设计结果分析记录于课程设计报告书第四项中，考核成绩占25%左右。 5. 学生在课程设计过程中应认真阅读与本课程设计项目相关的文献，培养自己的阅读兴趣和习惯，借以启发自己的思维，提高综合分和理解能力。文献阅读摘要记录于课程设计报告书第五项中，考核成绩占10%左右。 6. 答辩是课程设计中十分重要的环节，由课程设计指导教师向答辩学生提出2～3个问题，通过答辩可进一步了解学生对课程设计中理论知识和实际技能掌握的程度，以及对问题的理解、分析和判断能力。答辩考核成绩占25%左右。 7.学生应在课程设计周内认真参加项目设计的各个环节，按时完成课程设计报告书交给课程设计指导教师评阅。课程设计指导教师应认真指导学生课程设计全过程，认真评阅学生的每一份课程设计报告，给出课程设计综合评阅意见和每一个环节的评分成绩（百分制），最后将百分制评分成绩转换为五级分制（优秀、良好、中等、及格、不及格）总评成绩。 8. 课程设计报告书是实践教学水平评估的重要资料，应按课程、班级集成存档交实验室统一管理。
《电子电工技术基础》课程设计 题目智能抢答器的设计 学院信息工程学院 专业计算机应用技术 班级Z1501 姓名李昕鸿 指导教师张世庆 辽东学院 Eastern Liaoning University
摘要 ------------------------------------------------------------------ 1 1智能抢答器的设计 -------------------------------------------------------------------------------------------- 4 1.1抢答器的功能要求 ------------------------------------------------------------------------------------ 4 1.2方案的提出和比较 ------------------------------------------------------------------------------------ 5 1.3整体设计思路 ------------------------------------------------------------------------------------------ 6 1.4单元电路的设计 --------------------------------------------------------------------------------------- 7 1.4.1抢答电路设计---------------------------------------------------------------------------------- 7 1.4.2定时电路设计--------------------------------------------------------------------------------- 12 1.5抢答器整体电路 -------------------------------------------------------------------------------------- 15 1.6抢答器的使用原理。 -------------------------------------------------------------------------------- 15 2电路仿真-------------------------------------------------------------------------------------------------------- 16 2.1Protues软件 -------------------------------------------------------------------------------------------- 16 2.2电路仿真 ----------------------------------------------------------------------------------------------- 17 2.3整体电路仿真 ----------------------------------------------------------------------------------------- 18 2.4仿真中出现的问题 ----------------------------------------------------------------------------------- 18 3总结-------------------------------------------------------------------------------------------------------------- 19附录元器件清单 ----------------------------------------------------------------------------------------------- 20参考文献---------------------------------------------------------------------------------------------------------- 21
模拟电子课程设计心得体会 课程设计对我们而言，知识上的收获重要，精神上的丰收更加 可喜。挫折是一份财富，经历是一份拥有。接下来搜集了模拟电子课程设计心得体会，欢迎查看，希望帮助到大家。 通过我们几个人的努力，对于我们新建的电子科技协会，我们 想了很多很多想法，也去工院本部的电子协会取经回来，但总感觉知识有限，关于我们的终极目标去参加电子设计大赛还有很长的路要走，为我们怎么才能学得更快，发展得更好，我们终于想出了一个法子。如何让我们电子协会发展得更快，如何更好地去了解一些电子产品和电器件，如何去为参加电子设计大赛做好准备，我们向老师建议要用选修课，来弥补我们电子刚刚成立没有基础等等问题。王书记老师采纳了我们的建议，向教务处建出了我们的请求，并在指导老师的万般努力与帮助下，我们才开了这个课程。对于这个课程我们都感觉很高兴很兴奋。听了老师讲得是津津有味，头头是道。我们是听得都入神了，感觉到我们要有很长的路要走。我们可以学很多很多，慢慢地我们找到了学习的方向，不在局限于课本上的一点点知识了，我们可以看很多很多想看的知识，了解很多很多想了解的电阻电器元件。 老师从电阻元器件说出，第一节课，说了一些设计方案，比如 电冰箱的保护电路，令大家刮目相看，一个小小有电路有如此巨大的功能，我们都很好奇，从此我们就更有兴趣来了解。真是让人受益匪浅，终于能体会到不同零件的奇妙组合中展现的人类智慧的结晶。知
识的重要性在我心中再次提升，电子产品知识产权的垄断，让我既看到了机遇又看到了挑战，学习是现在我们唯一的行动方针。 电子产品总是让人感觉得非常的神奇，比如收音机，一个小小的盒子竟能发出各种声音，使我们在孤独时给予陪伴，在痛苦时给予安慰，在无聊时给予一丝轻松和愉快。比如手机，使得和遥远的亲人说话，谈判业务等等。电子无处不在，所以我的好奇心使我产生了兴趣，如今我终于可以亲手试一试，焊接我自己的电路板。 在课后我学习了很多的东西，使我眼界打开，感受颇深。简单的焊接使我了解到人生学习的真谛，课程虽然结束了，但学习还没结束，电子的世界将为我打开，只有继续以电子学习的感受而获得的指导思想走下去，在事业的途中打开另一扇门。 之后我们做出来感觉到很有趣很轻松，通过我们去查找资料，我懂得了收音机的基本原理同时也学到了很多有关电子的专业知识。在实习过程中不断提高自己的动手能力之余也体会到了实践的乐趣。因为在实践时往往会遇到很多问题，遇到问题后要细心检查才能发现其中的错误，最后就要想办法去解决这些问题。这样的一个过程不知不觉地使我的实践能力提高，为以后学习、做实验打下基础！ 具有良好的职业素质和较高的职业技能是构成二十一世纪，面向现代化企业生产、管理一线的高素质技术人员的两个基本要素。职业素质的提高与职业技能的掌握都具有养成教育的特征，应该贯穿到教育的整个过程。电子工艺学习是根据电子信息类高级人才所需的能力结构而规划的，是技术基础能力的训练，也就是为了培养学生基础
【电子课程设计心得体会】2048课程设计心得体会 1、通过这次课程设计，加强了我们动手、思考和解决问题的能力。在整个设计过程中，我们通过这个方案包括设计了一套电路原理和pcb连接图，和芯片上的选择。这个方案总共使用了74ls248，cd4510各两个，74ls04，74ls08，74ls20，74ls74，ne555定时器各一个。 2、在设计过程中，经常会遇到这样那样的情况，就是心里想老着这样的接法可以行得通，但实际接上电路，总是实现不了，因此耗费在这上面的时间用去很多。 3、我沉得做课程设计同时也是对课本知识的巩固和加强，由于课本上的知识太多，平时课间的学习并不能很好的理解和运用各个元件的功能，而且考试内容有限，所以在这次课程设计过程中，我们了解了很多元件的功能，并且对于其在电路中的使用有了更多的认识。 平时看课本时，有时问题老是弄不懂，做完课程设计，那些问题就迎刃而解了。而且还可以记住很多东西。比如一些芯片的功能，平时看课本，这次看了，下次就忘了，通过动手实践让我们对各个元件映象深刻。认识来源于实践，实践是认识的动力和最终目的，实践是检验真理的唯一标准。所以这个期末测试之后的课程设计对我们的作用是非常大的。 4、在制作pcb时，发现细心耐心，恒心一定要有才能做好事情，首先是线的布局上既要美观又要实用和走线简单，兼顾到方方面面去考虑是很需要的，否则只是一纸空话。 5、在画好原理图后的做pcb版时，由于项目组成员对单面板的不熟悉，导致布线后元件出现在另一边，增加了布线难度，也产生很多不曾注意的问题，今后要牢记这个教训，使以后布线更加顺利。 6、经过两个星期的实习，过程曲折可谓一语难尽。在此期间我们也失落过，也曾一度热情高涨。从开始时满富盛激情到最后汗水背后的复杂心情，点点滴滴无不令我回味无长。

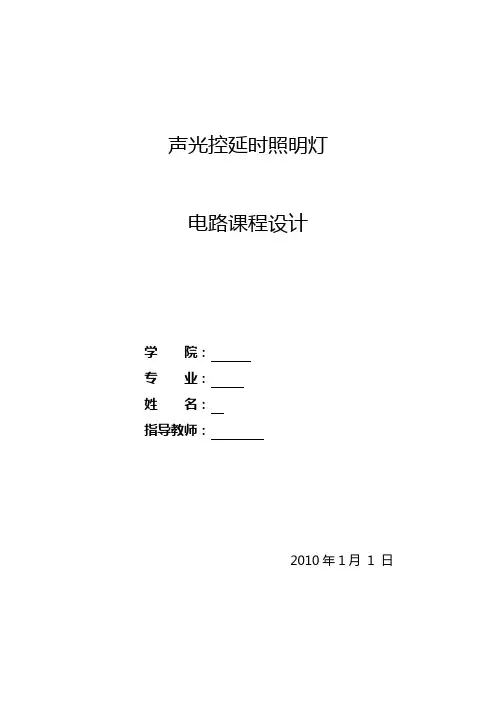

声光控延时照明灯 电路课程设计 学院： 专业： 姓名： 指导教师： 2010年1月1 日
