Fax: 886-2-29174598
URL: VFD Driver/Controller IC with Character RAM PT6302 DESCRIPTION
PT6302 is a dot matrix VFD Driver/Controller IC utilizing CMOS Technology specially designed to display characters, numerals, and symbols. PT6302 provides 35 dot matrix plus 2 additional segment drivers and 16 grid drivers. 248 types of character data (CGROM), 8 types of character data (CGRAM), 16 display digits x 2 bits symbol data, 16 display digits x 8 bits register for character data display and 2 general output bits for static operation are provided. Pin assignments and application circuit are optimized for easy PCB layout and cost saving advantages.
FEATURES
• CMOS Technology
•Logic Power Supply: VDD = 3.3 V ± 10% or 5.0 V ± 10%
•VFD Drive Power Supply: VEE = -20V to -30V
•Built-in Oscillation Circuit (External RC)
•One-Byte Instruction Execution (not including Data Write to RAM)
• Microcontroller Interface
• Display Contents:
o Character Generator ROM (CGROM): 5x7 Dots (248 Character Data Types)
o Character Generator RAM (CGRAM): 5x7 Dots (8 Character Data Types)
o Additional Data RAM (ADRAM): 16 Display Digits x 2 Bits (Symbol Data)
o Data Control RAM (DCRAM): 16 Display Digits x 8 Bits (Character Data Display Register)
o General Output Port: 2 Bits (Static Operation)
•Display Control Function:
o Display Digits : 9 to 16 Digits
o Display Duty (Contrast Adjustment) : 8 stages
o All Display Lights : ON/OFF Mode
APPLICATIONS
•Microcontroller Peripheral Device
•Audio/Video Equipment
Fax: 886-2-29174598
URL: VFD Driver/Controller IC with Character RAM PT6302 INPUT & OUTPUT CONFIGURATION
•Logic Input Pins
•Logic Output Pins
•Driver Output Pins
Fax: 886-2-29174598
URL: VFD Driver/Controller IC with Character RAM PT6302 APPLICATION CIRCUIT
Fax: 886-2-29174598
URL: VFD Driver/Controller IC with Character RAM PT6302 ORDERING INFORMATION
Order Part Number Package Type Top Code
PT6302LQ-001 PT6302LQ-001 64-pin
LQFP
PT6302-R-001
SSOP
PT6302-R-001 64-pin
LQFP
PT6302LQ-002 PT6302LQ-002 64-pin
SSOP
PT6302-R-002 PT6302-R-002 64-pin
PT6302-R-003
SSOP
PT6302-R-003 64-pin,
PT6302LQ-003 PT6302LQ-003 64-pin,
LQFP
PT6302-003-H CIG -
PT6302-R-004 PT6302-R-004 64-pin,
SSOP
LQFP
PT6302LQ-004 PT6302LQ-004 64-pin,
PT6302-R-005
SSOP
PT6302-R-005 64-pin,
LQFP
PT6302LQ-005 PT6302LQ-005 64-pin,
SSOP
PT6302-R-006 PT6302-R-006 64-pin,
PT6302LQ-006
LQFP
PT6302LQ-006 64-pin,
PT6302-007-H CIG -
PT6302LQ-001 (L) 64-pin LQFP PT6302LQ-001
PT6302-R-001(L) 64-pin
SSOP PT6302-R-001 PT6302LQ-002 (L) 64-pin LQFP PT6302LQ-002
PT6302-R-002 (L) 64-pin SSOP PT6302-R-002
PT6302-R-003 (L) 64-pin, SSOP PT6302-R-003
PT6302LQ-003 (L) 64-pin, LQFP PT6302LQ-003
PT6302-R-004 (L) 64-pin, SSOP PT6302-R-004
PT6302LQ-004 (L) 64-pin, LQFP PT6302LQ-004
PT6302-R-005 (L) 64-pin, SSOP PT6302-R-005
PT6302LQ-005 (L) 64-pin, LQFP PT6302LQ-005
PT6302-R-006 (L) 64-pin, SSOP PT6302-R-006
PT6302LQ-006 (L) 64-pin, LQFP PT6302LQ-006
Notes:
1. (L) = Lead Free
2. The Lead Free mark is put in front of the date code.。

合集下载

凯普星通讯接口保护设备TTC-6-3-HF-12DC-PT的数据手册说明书

凯普星通讯接口保护设备TTC-6-3-HF-12DC-PT的数据手册说明书

Surge protection device - TTC-6-3-HF-12DC-PT - 1065316Please be informed that the data shown in this PDF Document is generated from our Online Catalog. Please find the complete data in the user's documentation. Our General Terms of Use for Downloads are valid (/download)Surge protection for three signal wires with common reference potential. For HF applications and telecommunications interfaces without supply voltage (up to 90 Mbps).Key Commercial DataTechnical dataDimensionsAmbient conditionsGeneralSurge protection device - TTC-6-3-HF-12DC-PT - 1065316Technical dataGeneralProtective circuit05/15/2020 Page 2 / 7Surge protection device - TTC-6-3-HF-12DC-PT - 1065316Technical dataProtective circuitAdditional technical dataConnection dataStandards and RegulationsEnvironmental Product ComplianceDrawingsDiagram05/15/2020 Page 3 / 7Surge protection device - TTC-6-3-HF-12DC-PT - 1065316Dimensional drawingCircuit diagramClassificationseCl@ssETIM05/15/2020 Page 4 / 705/15/2020 Page 5 / 7Surge protection device - TTC-6-3-HF-12DC-PT - 1065316ApprovalsApprovalsApprovals UL ListedEx ApprovalsUL Listed / cUL Listed / cULus ListedApproval detailsUL Listed/cgi-bin/XYV/template/LISEXT/1FRAME/index.htm FILE E 138168AccessoriesAccessories End blockEnd clamp - CLIPFIX 35-5 - 3022276Quick mounting end clamp for NS 35/7,5 DIN rail or NS 35/15 DIN rail, with marking option, with parking option for FBS...5, FBS...6, KSS 5, KSS 6, width: 5.15 mm, color: grayLabeled terminal markerZack Marker strip, flat - ZBF 6 CUS - 0825027Zack Marker strip, flat, Strip, can be ordered: Strip, white, labeled according to customer specifications, mounting type: snap into flat marker groove, for terminal block width: 6.2 mm, lettering field size: 5.15 x 6.15 mm, Number of individual labels: 10Zack Marker strip, flat - ZBF 6,QR:FORTL.ZAHLEN - 0808765Zack Marker strip, flat, Strip, white, labeled, Printed vertically: consecutive numbers 1 ... 10, 11 ... 20, etc. up to 91 ...100, mounting type: snap into flat marker groove, for terminal block width: 6.2 mm, lettering field size: 5.15 x 6.15mm, Number of individual labels: 1005/15/2020 Page 6 / 7Surge protection device - TTC-6-3-HF-12DC-PT - 1065316AccessoriesMarker penMarker pen - X-PEN 0,35 - 0811228Marker pen without ink cartridge, for manual labeling of markers, labeling extremely wipe-proof, line thickness 0.35mmTerminal markingZack Marker strip, flat - ZBF 6:UNBEDRUCKT - 0808710Zack Marker strip, flat, Strip, white, unlabeled, can be labeled with: PLOTMARK, CMS-P1-PLOTTER, mounting type: snap into flat marker groove, for terminal block width: 6.2 mm, lettering field size: 5.15 x 6.15 mm, Number of individual labels: 10Zack Marker strip, flat - ZBF 6/WH-100:UNBEDRUCKT - 0808736Zack Marker strip, flat, Strip, white, unlabeled, can be labeled with: PLOTMARK, CMS-P1-PLOTTER, mounting type: snap into flat marker groove, for terminal block width: 6.2 mm, lettering field size: 5.15 x 6.15 mm, Number of individual labels: 10Additional productsShield connection - SSA 3-6 - 2839295Shield fast connection for 3 ... 6 mm cable diameter. Potential connecting cable: 200 mm, 1 mm², color: blackShield connection - SSA 5-10 - 2839512Shield fast connection for 5 ... 10 mm cable diameter. Potential connecting cable: 200 mm, 1 mm², color: blackPhoenix Contact 2020 © - all rights reserved05/15/2020 Page 7 / 7。

力浦产品简介

力浦产品简介


LA-100P
产品介绍
各 型 烧 录 器
SU-3000
产品介绍
各 型 烧 录 器
LEAPER-48
产品介绍
通 信 EDA 教 学 仪 器
EDA CPLD/FPGA实验仪器系列 实验仪器系列
产品介绍
通 信 EDA 教 学 仪 器
通信教学仪器
通信产品特点
通 信 产 品
详述学习项目理论,公式运算,专有名 词,电路解说,实验步骤,实验软件等。 书面教材解说电路和实验仪电路完全 一致。 强大的扩展性及电路应用各单元的设 计与制作。 完整的最终实验答案及报告。 模块化设计, ABS底壳,轻巧耐用。 国际化的教育方式,中英文的辅助教材。
产品介绍射频电路设计实验器产品介绍微波主动设计实验器产品介绍微波被动设计实验器产品介绍lp2900产品介绍fpt2产品介绍以学生解决实验学习自动化为目标etek高频无线通讯技术类高频无线通讯技术类射频暨微波技术类射频暨微波技术类仪表设备类仪表设备类高频通信电子技术实验器高频通信电子技术实验器etekceetekce20022002无线无线fmfskfmfsk收发机实习套件收发机实习套件etekfsketekfsk300300无线无线amaskamask收发机实习套件收发机实习套件etekasketekask200200无线无线amdsbssbamdsbssb收发机实习套件收发机实习套件etekametekam601112601112无线无线fmfm立体声收发机实习套件立体声收发机实习套件etekfmetekfm602122602122射频电路设计实验器射频电路设计实验器eteklceteklc20012001微波主动电路设计实验器微波主动电路设计实验器etekmsaetekmsa20032003微波被动电路设计实验器微波被动电路设计实验器etekmspetekmsp20052005无线收发机实习套件无线收发机实习套件etekismetekism800800信号源产生器暨直流电压源供应器信号源产生器暨直流电压源供应器etekfgetekfg20022002综合信号产生器综合信号产生器etekmsgetekmsg20032003三频段射频信号产生器三频段射频信号产生器etekrgetekrg23002300etekceetekce2002a2002a

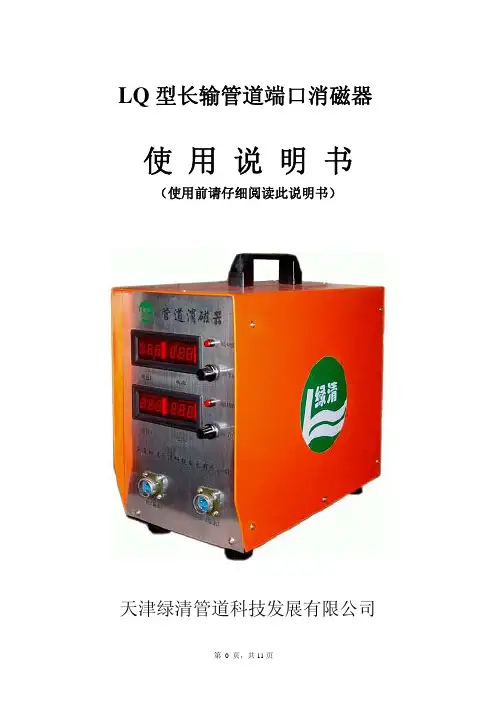

管道消磁器说明书
