房建测量结构内容
二、建筑物主体结构测量：包括墙体、柱、梁等的测量，以及主体结构的平整度、垂直度等方面的测量。
三、建筑物屋面结构测量：包括屋面面积、坡度、附属设施等方面的测量。
四、建筑物外墙面结构测量：包括外墙面积、墙厚、墙体平整度等方面的测量。
五、建筑物内部装修结构测量：包括墙面、地面、天花板等的测量，以及内部结构的平整度、垂直度等方面的测量。
以上是房建测量结构内容的主要方面，不同的建筑物结构测量项目可能会有所不同。
通过科学的测量技术和方法，可以确保建筑物结构的准确性和稳定性，为房屋的使用和维护提供保障。
- 1 -。
目录1编制依据 (1)2工程概况 (1)3施工部署 (2)3.1施测程序 (2)3.2施工测量组织工作 (2)4施工测量的基本要求 (2)4.1施测原则 (2)4.2准备工作 (3)4.3测量的基本要求 (4)5工程定位与控制网测设 (4)5.1工程定位 (4)5.2平面控制网测设 (4)5.3高程控制网的布设 (5)6基础测量 (7)6.1基础平面轴线投测方法 (7)6.2士0.000以下部分标高控制 (8)7主体结构施工测量 (9)7.1平面控制网的测设 (9)7.2激光经纬仪选型 (10)7.3基准线竖向投测方法及技术要求 (10)7.4标高竖向传递 (11)8工程重点部位的测量控制方法 (12)8.1建筑物大角铅直度的控制 (12)8.2墙、柱施工精度测量控制方法 (12)8.3门、窗洞口测量控制方法 (13)8.4电梯井施工测量控制方法 (13)9质量保证措施 (13)10施测安全及仪器管理 (14)1编制依据1.1由北京市中天建中设计有限公司设计的《创业者家园A区5#住宅楼施工图纸》1.2《创业者家园A区5#楼施工组织设计》1.3北京市测绘设计研究院第四分院提供的《测量成果报告书》1.4土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程:《工程测量规范》（GB50026-93）《建筑施工测量手册》2工程概况2.1本工程位于西二旗东北旺北路南侧，建筑面积10636.0m2，地下面积1047.0mm2；地上十层，地下一层，东西长88.40m，南北进深12.6m，檐口高度29.2m，层高2.8m，墙厚200cm。
地下室设有消防水池，人防区和非人防区，风机房、四个集水坑。
2.2 ±0.000m相当于绝对标高46.10m，室内外高差为0.60m；建筑楼面标高与结构楼面标高相差0.07m，建筑做法为70mm厚。
2.3全现浇钢筋混凝土墙、板结构形式，外墙外侧粘贴40mm厚聚苯板保温;在一层至二层外墙外侧镶贴面砖，以上部位为装饰涂料。
施工测量放线资料施工单位应将施工测量方案、红线桩的校核结果、水准点的引测结果填写施工测量放线报验表，附工程定位测量记录报项目监理部。
编制时应注意其编制要求。
一、施工测量放线资料的编制要求1、对测量放线控制成果及保护措施的检查专业监理工程师应按下列要求对承包单位报送的测量放线控制成果及保护措施进行检查，符合要求时，专业监理工程师对承包单位报送的施工测量成果报验申请表予以签认：（1）检查承包单位专职测量人员的岗位证书及测量设备检定证书。
（2）复核控制桩的校核成果、控制桩的保护措施以及高程控制网、平面控制网和临时水准点的测量成果。
2、施工测量放线报验（1）开工前的交桩复测及承包单位建立的控制网、水准系统的测量。
（2）施工过程中的施工测量放线。
3、开工前的审查程序开工前的交桩复测及承包单位建立的控制网、水准点系统测量的审查程序如下。
（1）根据专业监理师的指令，承包单位应填写施工测量方案报审表，采用施工组织设计（方案）报审表，将施工测量方案报送项目监理机构审查确认。
（2）承包单位按批准的“施工测量方案”，对建设单位交给施工的红线桩、水准点进行校核复测，并在施工场地设置平面坐标控制网（或控制导线）及高程控制网后，填写施工测量放线报验申请表，并附上相应的放线依据资料及测量放线成果（工程定位测量及复测记录），报项目监理机构审查。
（3）专业监理工程师审核承包单位专职测量人员的岗位证书及测量设备检定证书、测量成果及现场查验桩、线的准确性及桩点、桩位保护措施的有效性，符合规定时，予以签认，并在其工程定位测量及复测记录签字盖章，完成交桩过程。
（4）当承包单位对交桩的桩位通过复测提出质疑时，应通过建设单位邀请政府规定的规划勘察部门，复核红线桩及水准点测量的成果，最终完成交桩过程，并通过工程洽商方式予以确认。
4、施工过程中的施工测量放线审查程序（1）承包单位在测量放线完毕，应进行自检，合格后填写竣工测量放线报验申请表，并附上放线的依据材料及放线成果表，报送项目监理机构。
编号：创案字2001-11清华科技园创新中心工程施工测量方案中建一局集团清华科技园创新中心工程项目经理部二零零一年五月审批：目录施工方案调整变更索引表 (2)施工方案调整变更索引表第一章工程概况：1.1 工程简介：1.2 设计特点第二章测量准备2.1测量依据：《工程测量规范》(GB50026-93)；测绘院给定的场区平面、高程测量成果；工程施工图纸。
2.2测量准备：对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定，检验施工测量人员的上岗证书，井对施工测量人员进行有关的技术交底。
根据图纸条件及工程内部结构特征确定平面控制网形式及组成。
第三章场区平面控制网的测设3.1场区平面控制网布设原则：1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2. 布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3.选点应选在通视条件良好、安全、易保护的地方；4.桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；3.2场区平面控制网的布设：1．首级控制网的布设：根据北京市有关部门的规定，建筑物定位桩必须由北京市测绘院测定。
因此，首级控制网由测绘院所定桩位组成。
2．轴线控制网的测设：首级控制网布设完成后，依据结构平面图上有关柱、墙体、洞口详细位置关系确定建筑物须定位的主轴线，然后以首级控制网为基准，采用极坐标或直角坐标定位放样的方法定出建筑物主轴线的控制桩，经角度、距离校测符合点位限差要求后，作为该建筑的轴线控制网。
轴线控制桩的布设上图所示：轴线控制网的精度等级根据《工程测量规范》要求，控制网的技术指标必须符合下表的规定。
轴线控制网精度技术指标表地下结构施工平面控制采用外控法，进场并办理控制点移交手续后，首先对场区内平面控制点进行复核。
经核对无误后，依据施工图及控制点进行施工主要轴线的测设，并将控制轴线向外偏移1m，在其延长线上适当位置设立轴线控制桩（轴线控制桩位置不宜离建筑物太近，以防基坑位移造成控制桩位置偏差），作为土方开挖及地下室施工阶段平面放线的依据。

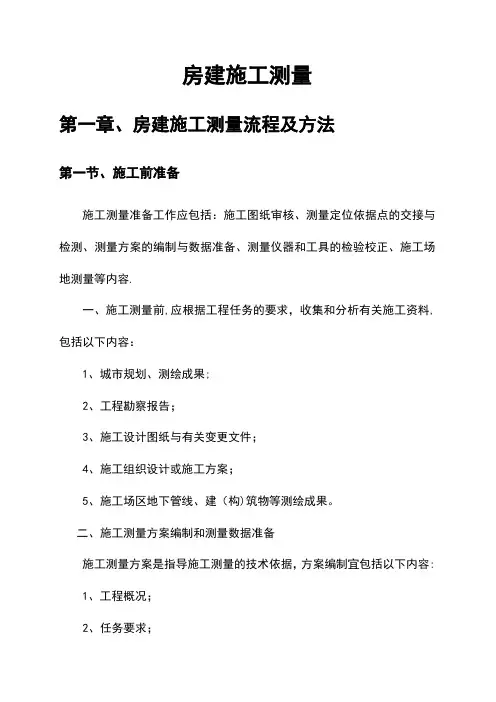

房建施工测量第一章、房建施工测量流程及方法第一节、施工前准备施工测量准备工作应包括：施工图纸审核、测量定位依据点的交接与检测、测量方案的编制与数据准备、测量仪器和工具的检验校正、施工场地测量等内容.一、施工测量前,应根据工程任务的要求，收集和分析有关施工资料,包括以下内容：1、城市规划、测绘成果;2、工程勘察报告；3、施工设计图纸与有关变更文件；4、施工组织设计或施工方案；5、施工场区地下管线、建（构)筑物等测绘成果。
二、施工测量方案编制和测量数据准备施工测量方案是指导施工测量的技术依据，方案编制宜包括以下内容:1、工程概况；2、任务要求；3、施工测量技术依据、测量方法和技术要求;4、起始依据点的检测；5、建筑物定位放线、验线与基础以及±0。
000以上施工测量；6、安全、质量保证体系与具体措施；7、成果资料整理与提交。
三、施工测量数据准备应包括以下内容:1、依据施工图计算施工放样数据；2、依据放样数据绘制施工放样简图。
3、施工测量放样数据和简图均应进行独立校核。
4、施工测量计算资料应及时整理、装订成册、妥善保管。
四、测量仪器、量具的检验校正与维护1、为保证测量成果准确可靠，测量仪器、量具应按国家计量部门或工程建设主管部门的有关规定进行检定，经检定合格后方可使用。
2、测量仪器和量具除按规定周期检定外,对经常使用的全站仪、水准仪的主要轴系关系应在每项工程施工测量前进行检验校正，施工中还应每隔1～3个月进行定期检验校正.3、测量仪器和量具的使用应按有关操作规程进行作业，并应精心保管，加强维护保养，使其保持良好状态.五、测量施工图纸熟悉设计图纸，特别是建筑平面图纸是施工测量的主要依据,测设前应充分熟悉建筑物各种有关的设计图纸,便于了解施工建筑物与相邻地物的相互关系以及建筑物本身的内部尺寸和技术要求等，测时必须准确计算所测设的各种定位数据；测设所需要的图纸有：1、总平面图：在总平面图上，就可以看到或计算设计建筑物与原有建筑物或测量控制点的三维坐标、BM点及相互之间的平面尺寸和高差，作为测设建筑物总体位置的依据,但要注意用地红线、道路红线及高压线等是否符合法律、法规及规范的要求。
房建工程原始地貌测量方案一、前言随着城市化进程的加速，房建工程的建设需求也随之增加。
在房建工程的规划和设计过程中，需要对原始地貌进行测量，以便合理利用地形地貌资源，确保地基工程的稳定和耐久，从而确保建筑物的安全和稳定。
因此，本文旨在探讨房建工程原始地貌测量方案，以期对房建工程的规划和设计提供参考。
二、测量目的1. 了解原始地貌的地形和地质特征，为后续工程设计和施工提供依据。
2. 确定地形地貌特征，为房建工程的地基设计提供准确数据。
3. 保障工程的安全、稳定和持久性。
三、测量内容1. 地形测量：包括测量地表地形的高程、坡度、方向等。
2. 地质测量：包括测量地下地质构造、岩性、风化程度等。
3. 土层测量：包括测量土层的厚度、分布、孔隙率等。
四、测量方法1. 地形测量：采用全站仪、GPS等现代测量仪器进行测量，获取地形的高程、坡度、方向等数据。
2. 地质测量：采用地质钻探、岩石采样等方法进行测量，获取地下地质构造、岩性、风化程度等数据。
3. 土层测量：采用土壤取样、试坑等方法进行测量，获取土层的厚度、分布、孔隙率等数据。
五、测量流程1. 编制测量方案：根据工程要求和实际情况，编制测量方案，确定测量内容、方法、仪器等。
2. 布设测量控制点：根据测量要求，布设测量控制点，确保测量数据的准确性和可靠性。
3. 进行地形测量：采用全站仪、GPS等仪器进行地形测量，获取地形的高程、坡度、方向等数据。
4. 进行地质测量：采用地质钻探、岩石采样等方法进行地质测量，获取地下地质构造、岩性、风化程度等数据。
5. 进行土层测量：采用土壤取样、试坑等方法进行土层测量，获取土层的厚度、分布、孔隙率等数据。
六、测量数据处理1. 对测量数据进行整理和分析，制作测量成果图和报告，提供给建筑设计单位和地基工程施工单位参考。
2. 对地质测量数据进行地质条件评价，确定地基工程的基础类型和处理方法。
3. 对土层测量数据进行土质分析，确定地基工程的承载力和变形特性。
、开挖前测量放线的依据：必须有甲方提供的设计院绘制的平面布置图及经规划局批准的规划许可证。
测绘院提供的钉桩坐标成果通知书。
以上资料必须齐全、无误后，施工方和监理方才能进行放线和验线工作。
2、施工方必须上报给监理的资料：施工测量放线报验单及工程定位测量记录。
测量放线人员及验线员的岗位证书。
水准仪、经纬仪、钢尺等测量仪器设备的检验合格证（注意证件有效期）。
3、监理验线及临时BM点的高程复测：⑴上述第1、2条的资料齐全后，监理才能进行验线。
⑵具体验线前先检查施工方的建筑物放线是否符合国土局的规划及测绘院提供的定桩坐标成果通知单中所给的数据，尤其注意不能侵越红线以内的规定建筑线。
⑶上述工作无误后开始验具体线。
验线用经纬仪测角度、打直线用钢尺拉距离。
为了防止出现差错，最好用拉对角线的方法复测验线结果。
⑷开挖时地面所放点线将被挖掉，为此必须设控制点。
施工方应按照施工组织设计中所确定的控制方案，将控制桩钉在地面上，并需将该控制桩线返到地面或墙体上（开挖后应保证该点坚固不受到破坏，并能通过该控制点返到槽底）。
该控制桩线的作用是在施工中控制建筑物的位置及垂直度的关键桩线。
⑸场内应设临时BM点，该点的位置应达到通视良好的条件。
⑹以上控制桩及临时BM点的位置均应反映到工程定位测试记录表中。
⑺所有控制桩和临地BM点均应坚固，不应受到人为破坏，并应设置明显标志。
⑻以上均符合要求后监理才能在施工测量放线报验单上签字认可。
4、基坑验线应注意的问题：⑴待垫层、防水层做完后，施工单位方可开始放线。
该线要比开挖前放线详细的多，除外轮廓线之外，内墙、底板梁、柱、后浇带、电梯井等部位均应放出。
该线在检验时一定要细致，否则会造成错位和漏插筋的问题。
⑵监理检查无误后，应通知施工方将梁、柱、墙等部位用油漆做好明显标志，该方法有利于施工方的施工和检查，亦有利于监理工作。
⑶检测及桩位保护：当控制网或主轴线测定后，应立即对桩位采取保护措施。
路面上可使用射钉枪（上刻十字线或中心点），在一般土地上应浇筑200mm×200mm×1000mm的桩，桩顶面覆以200mm×200×3mm钢板，钢板面上刻十字线或钻1mm小空镶铜丝作为标志，此外，还应将控制网和各点点位绘制到总平面图上，并提请项目部采取切实措施保护好桩位。
房屋建筑面积测绘成果书项目名称：测绘单位：（盖章）测绘日期：测绘依据本房屋建筑面积测绘成果系依据国家规范和省的有关规定完成。
一、执行标准(一)中华人民共和国国家标准《房产测量规范》GB/T 17986.1-2000；(二)中华人民共和国国家标准《房产图图式》GB/T 17986.2-2000；(三) 由设区市以上房地产行政主管部门依据上述标准制定的有关规定。
测绘责任人一、房产测绘单位为级测绘资质持证单位，具有独立法人资格。
测绘资质证书编号为：测资字。
地址：电话：二、为保证出具的测绘成果的客观性，本单位声明如下：(一) 与委托方和当事人没有利害关系或偏见。
(二) 不对委托方提供的资料的准确性与合法性负责。
(三) 本测绘机构对本测绘成果报告书的成果承担质量责任。
法定代表人（签字）：年月日（单位资质签章）房屋建筑面积测绘报告一、房屋座落：二、项目名称：三、测绘目的：四、测绘精度：五、测量方法：房屋的基本信息报告数据（已经分摊）房屋建筑面积测绘成果一、说明：（内容包括：该项目的设计批准情况与楼盘概况、本宗房屋建筑面积测绘合同要求的相关测量项目及分摊说明；如：按房屋的建筑构成说明既定的面积测绘项目及内容，或按房屋建筑面积的分类说明既定的面积测绘项目及内容等。
）二、房屋建筑面积汇总表(一)幢（组团）建筑面积汇总表单位：m2(二)各功能区面积汇总表2(三)分层面积汇总表单位：m2(四)共有建筑面积汇总表单位：m2(五)幢各层各类建筑面积汇总表单位：m2三、房屋分户（套）面积明细表单位：m2四、房产平面图（一）房产分幅平面图（分丘图）或房屋座落分布图（二）房屋分层平面图（三）房屋分层分户平面图。
房建施工测量方案一、引言房建施工测量是指在房屋建设过程中进行的一系列测量工作，包括地理测量、土壤测量和建筑物测量等。
准确的测量是房屋建设工程成功的基础，因此，在施工前需要制定详细的测量方案，以确保施工工作的顺利进行。
本文将介绍一种房建施工测量方案。
二、施工前的准备工作1.收集相关资料：包括地理图、土地利用现状图、现场勘测资料、设计图纸等。
2.根据设计要求，确定测量目标和精度要求。
三、地理测量1.进行地形测量：使用全站仪等设备，对施工区域的地形进行测量，并制作地形图。
2.进行地理定位：使用GPS等设备，确定施工区域的经纬度坐标，并与地图进行配准。
四、土壤测量1.进行土壤勘测：利用现场勘测资料，对施工区域的土壤进行采样和测试，获取土壤的物理和化学特性。
2.进行地基测量：使用测深仪等设备，对施工区域的地基进行测量，并制作地基图。
五、建筑物测量1.进行建筑物定位：利用全站仪等设备，对建筑物的位置进行定位，并与设计图纸进行比对。
2.进行建筑物尺寸测量：使用测距仪、测角仪等设备，对建筑物的长度、宽度、高度等尺寸进行测量，并制作建筑物立面图、平面图等。
3.进行建筑物变形测量：利用测量变形仪等设备，对建筑物的变形情况进行测量，并监测变形量的变化趋势。
六、施工测量数据处理1.根据测量数据，进行数据处理和分析。
2.制作测量成果图：根据处理后的数据，制作地形图、地基图、建筑物立面图、平面图等。
七、施工测量的质量控制1.定期对测量设备进行校准和保养，确保测量的准确性和可靠性。
2.对测量人员进行培训，提高其操作技能和测量水平。
3.进行测量质量检查，确保测量成果的准确性和可靠性。
八、施工测量的安全防护1.使用符合安全规范的测量设备和工具。
2.在施工现场设置警示标识，确保施工人员的安全。
以上就是房建施工测量方案的基本内容。
通过详细的测量方案，可以保证测量的准确性和可靠性，为后续的施工工作提供有力的支持。
然而，在实际操作过程中，需要根据具体情况进行调整和优化，以满足实际需求。
宜宾至六盘水高速公路赫章至六盘水段房建项目工程定位测量记录
宜宾至六盘水高速公路赫章至六盘水段房建项目水准原始记录
宜宾至六盘水高速公路赫章至六盘水段
房建项目基槽验线记录
本表由建设单位、监理单位、施工单位各保存一份。
宜宾至六盘水高速公路赫章至六盘水段房建项目楼层平面放线记录
宜宾至六盘水高速公路赫章至六盘水段

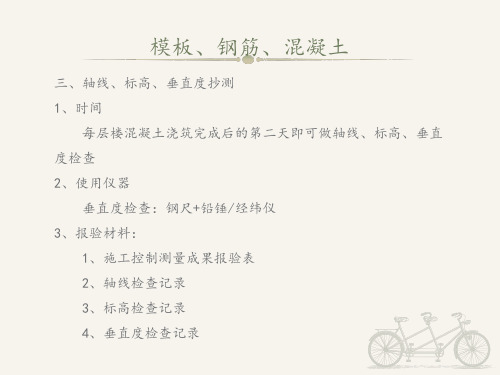

房建项目建筑物垂直度、标高观测记录
宜宾至六盘水高速公路赫章至六盘水段
钢结构主体结构整体垂直度、平面弯曲、标高观测记录
本表由建设单位、监理单位、施工单位各保存一份
宜宾至六盘水高速公路赫章至六盘水段建（构）筑物沉降观测记录
宜宾至六盘水高速公路赫章至六盘水段建筑工程沉降观测点、基准点
专用水准点平面位置布置图。
