课程名称：机械原理课程设计
设计题目：产品包装生产线（方案8）
一、题目要求
1、如图1所示，输送线1上为小包装产品，其尺寸为长*宽*高：600*200*200，
采取步进式输送方式，送第一包产品至托盘A上（托盘A上平面与输送线1的上
平面同高）后，托盘A下降200mm，第二包产品送到后，托盘A上升205mm、顺时针旋转90。
，把产品推入输送线2，托盘A顺时针回转90、下降5mm原动
机转速为1430rpm，产品输送量分三档可调，每分钟向输送线2分别输送12、
18、26件小包装产品。
图1功能简图
二、题目解答
1、机械系统工艺动作分析
（1）工艺分析
执行机构1：推动运输线1上产品运动。
执行机构2：使产品上升、转位。
执行机构3：吧托盘产品推到运输线2上。
（2）动作分析
执行机构1：连续往复移动。
执行机构2：间歇往复移动+间歇转动。
执行机构3：间歇往复移动。
T2=T3=2T1
T1
机构运动情况
构件1
进退进退
构件2停降停升停停停降停停停停转停转停
构件3
停停停停停进退停
运动循环图。
一、概述 (2)1、任务来源 (3)2、技术要求 (3)二、结构参数设计 (3)1、受力分析及轴尺寸设计 (11)2、轴承选型设计、寿命计算 (11)3、轴承结构设计 (12)三、精度设计 (12)轴颈轴承配合 (12)四、总结 (13)Harbin Institute of Technology课程设计说明书课程名称：机械设计设计题目：轴系部件设计院系：航天学院自动化班级：11104104设计者：学号：1110410420指导教师：设计时间：2013年12月10日哈尔滨工业大学机械设计作业任务书一、概述1、任务来源：老师布置的大作业课题：轴系的组合结构设计。
2、题目技术要求：一钢制圆轴,装有两胶带轮A和B，两轮有相同的直径D=360mm，重量为P=1KN，A轮上胶带的张力是水平方向的，B轮胶带的张力是垂直方向的，它们的大小如图所示。
设圆轴的许用应力[]=80MPa，轴的转速n=960r/min，带轮宽b=60mm，寿命为50000小时。
设计要求：1.按强度条件求轴所需要的最小直径；2.选择轴承的型号（按受力条件及寿命要求）；3.按双支点单向固定的方法，设计轴承与轴的组合装配结构，画出装配图（3号图纸）4.从装配图中拆出轴，并画出轴的零件图（3号图纸）5.设计说明书1份二、结构参数设计1选择材料，确定许用应力通过已知条件和查阅相关的设计手册得知，该传动机所传递的功率属于中小型功率。
因此轴所承受的扭矩不大。
故选45号钢，并进行调质处理。
2按扭转强度估算轴径对于转轴，按扭转强度初算直径：3min d mP Cn ≥ 其中2P ——轴传递的功率，η=⨯=⨯=3.70.96 3.55m P P kW m n ——轴的转速，r/min912285/min 3.2m n r == C ——由许用扭转剪应力确定的系数。
查表10.2得C=106～118，考虑轴端弯矩比转矩小，取C=106。
≥=⨯=33min 3.55d 10624.57285mPCmm n 由于考虑到轴的最小直径处要安装大带轮，会有键槽存在，故将其扩大5%，得 min d 1.0525.8k d mm ≥⨯=，按标准GB2822-81的10R 圆整后取130d mm =。
Harbin Institute of Technology课程设计说明书课程名称： ______ 机械原理课程设计______设计题目：棒料输送线布料装置（方案8）院系：机电工程学院班级：1208105设计者：殷琪学号：1120810529指导教师： _______________________设计时间： __________ 2014627哈尔滨工业大学14 目 录机械原理课程设计任务书 .......... . (1)一、 题目要求 ...................................................................... 2 二、 机械系统工艺动作分析 .......................................................... 2 三、 机械系统运动功能分析 .......................................................... 3 四、 系统运动方案拟定 .............................................................. 5 五、 系统运动方案设计 .............................................................. 8 六、系统运动简图•棒料输送线布料装置（方案8）一、题目要求已知技术参数和设计要求：棒料输送布料装置（方案8）功能描述如下图所示棒料输送线。
料斗中分别装有直径35mm长度150mm勺钢料和铜料。
在输送线上按照下图所示的规律布置棒料。
原动机转速为1430rpm,每分钟布置棒料40,75,90块，分3档可以调节。
W ■ II II II ■ ■ II II m團2心二、机械系统工艺动作分析由设计要求可知，该棒料输送线布料装置需要由三个部分共同构成，各执行构件为传送带轮、钢料料槽擒纵鼓轮1和铜料料斗擒纵鼓轮2,这三个构件的运动图3棒料输送线布料装置运动循环图传动带轮做间歇转动，停止时间约为进给时间的3倍，料槽擒纵鼓轮做持续转动，通过控制擒纵鼓轮的开口位置控制棒料按照需要的规律落料。
机械设计课程设计目录目录一、传动装置的总体设计----------------------------------------11.1、确定传动方案-------------------------------------------------11.2、选择电动机---------------------------------------------------21.3、计算装置的总传动比并分配传动比-------------------------------41.4、计算装置各轴的运动和动力参数---------------------------------4二、传动零件的设计计算----------------------------------------62.1、高速齿轮传动-------------------------------------------------62.1.1、选择材料热处理级精度等级和齿轮类型及齿数---------------62.1.2、初步计算传动主要尺寸-----------------------------------62.1.3、确定传动尺寸-------------------------------------------82.1.4、校核齿根弯曲疲劳强度-----------------------------------102.1.5、计算齿轮传动其它尺寸-----------------------------------112.1.6、结构设计并绘制零件工作图-------------------------------112.2、低速级齿轮传动设计-------------------------------------------122.2.1、选择材料热处理级精度等级和齿轮类型及齿数---------------122.2.2、初步计算传动主要尺寸-----------------------------------122.2.3、确定传动尺寸-------------------------------------------132.2.4、校核齿根弯曲疲劳强度-----------------------------------152.2.5、齿轮其它几何尺寸---------------------------------------162.2.6、结构设计并绘制零件工作图-------------------------------162.3、验证两个大齿轮浸油润滑条件-----------------------------------172.4、根据所选齿数重新修订减速器运动和动力学参数-------------------18三、确定减速器机体的结构方案（草图准备）-------------------19四、装配草图设计前的准备工作（草图准备）-------------------204.1、初估轴径-----------------------------------------------------214.1.1、高速轴-------------------------------------------------204.1.2、中间轴-------------------------------------------------204.1.3、低速轴-------------------------------------------------214.2、选定联轴器类型-----------------------------------------------214.2.1、高速轴联轴器-------------------------------------------214.2.2、输出轴联轴器-------------------------------------------224.3、确定滚动轴承类型---------------------------------------------224.4、确定滚动轴承的润滑和密封方式---------------------------------224.5、确定轴承端盖的结构形式---------------------------------------23五、轴承部件的结构设计（草图第一阶段）---------------------235.1、高速轴的设计-------------------------------------------------235.1.1、轴承部件的结构设计-------------------------------------235.1.2、阶梯轴各部分直径的确定---------------------------------235.1.3、各部分轴段长度的确定-----------------------------------245.1.4、键连接的设计-------------------------------------------255.2、中间轴的设计-------------------------------------------------255.2.1、轴承部件的结构设计-------------------------------------255.2.2、阶梯轴各部分直径的确定---------------------------------255.2.3、各部分轴段长度的确定-----------------------------------265.2.4、键连接的设计-------------------------------------------275.3、输出轴的设计-------------------------------------------------275.3.1、轴承部件的结构设计-------------------------------------275.3.2、阶梯轴各部分直径的确定---------------------------------275.3.3、各部分轴段长度的确定-----------------------------------285.3.4、键连接的设计-------------------------------------------29六、轴/轴承/键连接的校核计算---------------------------------296.1、轴的强度校核-------------------------------------------------296.2、轴上键校核---------------------------------------------------336.3、轴承寿命校核-------------------------------------------------34七、传动零件/轴上其它零件/与轴承支点结构有关零件的结构设计（草图第二阶段）-----------------------------------------------367.1、齿轮结构设计-------------------------------------------------367.2、轴承端盖结构设计---------------------------------------------377.3、挡油板的结构设计---------------------------------------------387.4、套筒的结构设计-----------------------------------------------39八、机体结构的设计（草图第三阶段）--------------------------40九、减速器附件的设计（草图第三阶段）------------------------41十、参考文献----------------------------------------------------42。
、工艺动作分析由设计题目可见，在位置 A 冲压工件的是执行构件 1，带动钢带进给的工作台是执行 构件2,这两个执行构件的运动协调关系如下图所示。
分度冲压机运动循环图T i 是是执行构件1的工作周期，T 2是执行构件2的工作周期，执行构件 1是间歇往复 移动，执行构件 2是间歇转动。
执行构件 2的周期是执行构件1的四分之一，执行构件 2 大多数时间是在停歇状态。
二、运动功能分析驱动执行构件1工作的执行机构应该具有的运动功能如图1所示。
运动功能单元把一个连续的单向传动转换为间歇的往复运动，主动件每转动一周，从动件（执行构件 往复运动一次，主动件转速分别为15、25、40转/分。
图1执行机构1的运动功能由于电动机的转速为1430转/分，为了在执行机构1的主动件上分别的到15、 25、40 rpm 的转速，则由电动机到执行机构1之间的总传动比i z 有3种，分别 为n1430i z195.33⑴15n1430z257.25n1430z 335.n a40执行构件 运动情况执行构件1 下降上升停止 执行构件2停止进给T21）间歇总传动比由定传动比i c 和变传动比i v 两部分构成，即:i z1 i c i v1 i z2 i c i v2I z3 i c i v33种总传动比中I zi 最大，I z3最小。
由于定传动比I c 是常数，因此，3种变传动比 中I vi 最大，心最小。
采用滑移齿轮变速，其最大传动比最好不大于 4，设定传动 比 I v1=4o图2有级变速运动功能单元为了保证系统过载时不至于损坏，在电动机和传动系统之间加一个过载保护 环节。
过载保护运动功能单元可采用带传动实现， 这样，该运动功能单元不仅具 有过载保护功能还具有减速功能，如图 3所示。
图3过载保护运动功能单元整个传动系统仅靠过载保护运动功能单元不能实现其全部定传动比，因此, 在传动系统中还要另加减速运动功能单元，其减速比为定传动比:I cI zI I v 1 95. 33 4 23. 8325Iv 2Iv 3I v 1I z 1 I c I z 2I c I z 3 I c于是，传动系统的有级变速功能单元如图 I95. 33 20 57. 2 23. 8325 35. 75 23. 83252所示。

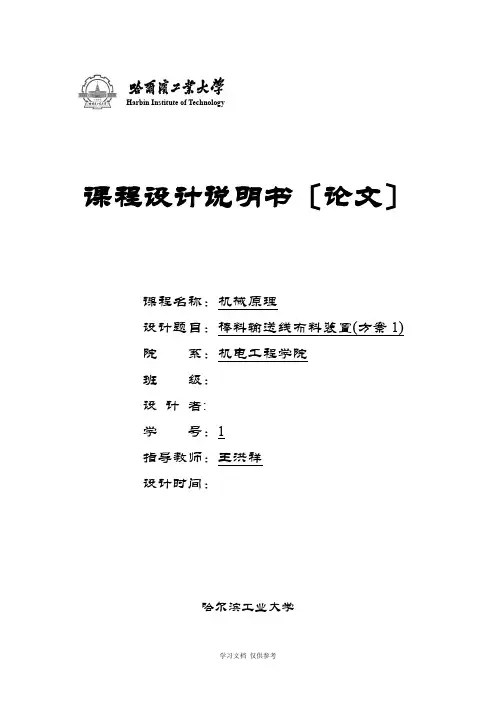

Harbin Institute of Technology课程设计说明书〔论文〕课程名称：机械原理设计题目：棒料输送线布料装置(方案1)院系：机电工程学院班级：设计者:学号：1指导教师：王洪祥设计时间：哈尔滨工业大学目录1、题目要求 (3)2．题目解答 (3)〔1〕工艺动作分析 (3)〔2〕运动功能分析及运动功能系统图 (3)〔3〕系统运动方案拟定 (7)〔4〕系统运动方案设计 (11)1〕带传动设计 (11)2〕滑移齿轮传动设计 (12)3〕齿轮传动设计 (14)4〕槽轮机构设计 (15)5〕不完全齿轮机构设计 (16)6〕执行机构2,3的设计 (18)〔5〕运动方案执行构件运动时序分析 (18)〔6〕参考文献 (19)棒料输送线布料装置〔方案1〕1、题目要求如图下列图1所示棒料输送线布料装置的功能简图。
料斗中分别装有直径35mm，长度150mm的钢料和铜料。
在输送线上按照图2所示的规律布置棒料。
原动机转速为1430r/min，每分钟布置棒料50,80,110块分3档可以调节。
图1图22．题目解答〔1〕工艺动作分析由设计题目和图1可以看出，推动输送带运动的是执行构件1，使钢料下落的是执行构件2，使铜料下落的是执行构件3，这三个构件的运动关系如图3所示。
图3 棒料输送线布料装置运动循环图图3中T1是执行构件1的工作周期，T2是执行构件2的工作周期，T3是执行构件3的工作周期。
由图3可以看出，执行构件1是作间歇转动，执行构件2作间歇转动，执行构件3也作间歇转动，执行构件2和3的工作周期相等，且为执行构件1的3倍。
〔2〕运动功能分析及运动功能系统图根据前面的分析可知，驱动执行构件1工作的执行机构应该具有的运动功能如图4所示。
该运动功能单元把一个连续的单向转动转换为间歇转动，主动件每转动1周，从动件〔执行构件1〕作一次间歇转动。
由题意可知，主动件的转速分别为50r/min,80r/min,110r/min 。
课程设计说明书〔论文〕课程名称：机械设计设计题目：带式输送机的传动装置院系：机电工程学院班级：设计者：学号：设计时间：目录一.传动装置的总体设计 (2)1.1分析或确定传动方案 (2)1.2选择电动机 (2)1.3计算传动装置的总传动比并分配传动比 (4)1.4计算传动装置各轴的运动和动力参数 (4)二.传动零件的设计计算 (5)2.1 选择材料、热处理方式及精度等级 (5)2.2 确定计算公式 (6)2.3 高速级齿轮，初定齿轮传动及齿轮主要尺寸 (6)2.4 低速级齿轮，初定齿轮传动及齿轮主要尺寸 (10)三.轴的设计计算 (14)3.1高速轴设计计算 (18)3.2中间轴的设计计算 (18)3.3输出轴的设计计算 (18)3.4输出轴强度的校核计算 (18)四.键的设计和计算 (21)五.校核轴承寿命 (21)六.联轴器的选择 (23)6.1输入轴联轴器 (23)6.2输出轴联轴器 (23)七. 润滑密封设计 (23)八.减速器附件及其说明 (23)一.传动装置的总体设计1.1 分析或确定传动方案1. 组成：传动装置由电机、减速器、工作机传送带组成。
2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。
3. 确定传动方案：考虑到电机转速高，传动功率大其传动方案如下根据要求，选用二级斜齿圆柱齿轮减速器，将动力传送到传送带上，实现传送带预先设计的参数及其相应的功能。
设计的原始数据要求：传送带的初拉力：F=2300N传送带卷筒直径：d=250mm传送带带速：v=1.1m/s关于减速器的生产和工作的要求：机器产量为大批量；机器工作环境为清洁；机器载荷特性为平稳载荷；机器最短工作年限为六年三班。
1.2 选择电动机1.2.1 选择电动机的结构形式电动机分交流电动机和直流电动机两种。
由于生产单位一般多采用三相交流电源，因此，无特殊要求时应选用三相交流电动机，其中以三相交流异步电动机应用广泛。
