汽车内饰主流的六大制造工艺随着汽车技术的快速发展，大量的新技术、新材料和新工艺在汽车上得到广泛应用尤其是对汽车内饰的精致性、舒适性和豪华性要求越来越高。
而满足用户对汽车内饰的要求，更离不开汽车内饰的各种制造工艺。
为此，今天小编针对当前汽车内饰的主流制造工艺及应用情况进行了介绍。
一、搪塑成型1. 什么是搪塑成型搪塑成型，又称旋转成型，主要用于制作软质仪表板和门护板的表皮。
该技术起源于日本，在21世纪初才开始引进国内的，最初只在少数合资企业中得到应用，直到近几年才在国内的自主品牌中开始逐步应用。
2. 优点与缺点优点：原材料来源广泛，价格便宜，有着丰富的设计和生产经验，表皮的花纹不仅清晰、美观，而且一致性非常好。
可以设计出比较复杂的型面特征，制得的产品有良好的弹性和低收缩率。
缺点：模具的投资成本大，且寿命短（一般模具的质量保证只有2~3万次表皮寿命）；设备的投资成本大；需要不断清理模具，导致辅助工时较长。
3. 成型工艺原理图搪塑工艺先将带有表面花纹的搪塑模具加热到搪塑表皮的成型温度，然后将粉箱与搪塑模扣合，使之按设定的程序进行旋转。
当粉料熔化并粘附于模具表面达到一定厚度后，脱开粉箱；接着，继续加热模具的外表面，使模具内表面的搪塑表皮得以塑化烧结；最后，快速冷却模具外表面，使表皮冷却成型。
二、PU（聚氨酯）喷涂PU喷涂工艺是近几年迅速发展起来的一种新的表皮成型工艺，主要用于仪表板的表皮和护板的表皮等。
1. 成型工艺图 PU喷涂表皮的生产流程PU喷涂是指先在表皮成型模表面喷上脱模剂，而后再喷涂模内漆（可根据产品需要喷涂不同颜色的模内漆），随后喷涂液态的PU原料（可通过喷涂机械手控制表皮的厚度），最后冷却起模。
2. 相比于搪塑工艺的优势第一部分搪塑工艺和PU喷涂工艺都是软质仪表板表皮的主要制作工艺，但相对于搪塑工艺而言，PU喷涂有许多优点，比如：可实现双色仪表板表面，使得造三、模内转印（IMD）1. 模内转印概念与应用模内转印是一种在成型过程中与装饰同步进行的工艺。

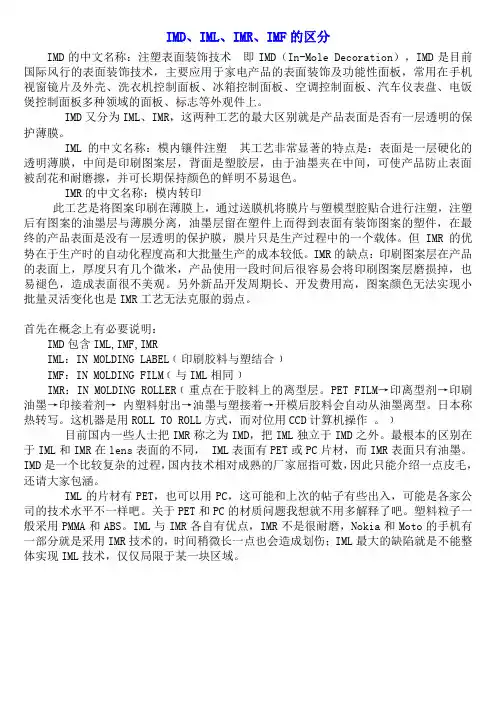

IMD、IML、IMR、IMF的区分IMD的中文名称：注塑表面装饰技术即IMD（In-Mole Decoration），IMD是目前国际风行的表面装饰技术，主要应用于家电产品的表面装饰及功能性面板，常用在手机视窗镜片及外壳、洗衣机控制面板、冰箱控制面板、空调控制面板、汽车仪表盘、电饭煲控制面板多种领域的面板、标志等外观件上。
IMD又分为IML、IMR，这两种工艺的最大区别就是产品表面是否有一层透明的保护薄膜。
IML的中文名称：模内镶件注塑其工艺非常显著的特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。
IMR的中文名称：模内转印此工艺是将图案印刷在薄膜上，通过送膜机将膜片与塑模型腔贴合进行注塑，注塑后有图案的油墨层与薄膜分离，油墨层留在塑件上而得到表面有装饰图案的塑件，在最终的产品表面是没有一层透明的保护膜，膜片只是生产过程中的一个载体。
但IMR的优势在于生产时的自动化程度高和大批量生产的成本较低。
IMR的缺点：印刷图案层在产品的表面上，厚度只有几个微米，产品使用一段时间后很容易会将印刷图案层磨损掉，也易褪色，造成表面很不美观。
另外新品开发周期长、开发费用高，图案颜色无法实现小批量灵活变化也是IMR工艺无法克服的弱点。
首先在概念上有必要说明：IMD包含IML,IMF,IMRIML：IN MOLDING LABEL﹝印刷胶料与塑结合﹞IMF：IN MOLDING FILM﹝与IML相同﹞IMR：IN MOLDING ROLLER﹝重点在于胶料上的离型层。
PET FILM→印离型剂→印刷油墨→印接着剂→ 内塑料射出→油墨与塑接着→开模后胶料会自动从油墨离型。
日本称热转写。
这机器是用ROLL TO ROLL方式，而对位用CCD计算机操作。
﹞目前国内一些人士把IMR称之为IMD，把IML独立于IMD之外。
最根本的区别在于IML和IMR在lens表面的不同， IML表面有PET或PC片材，而IMR表面只有油墨。
第一部分：水转印、IMD、INS工艺比较一、工艺描述

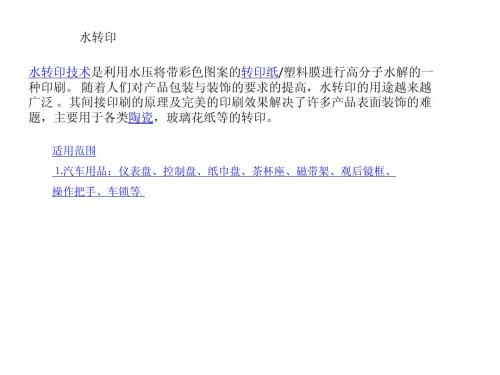

1、水转印：将已成型的塑料基材压印浮在水面上的水溶性薄膜，转印薄膜上的花纹，再以透明面漆保护其花纹及对表面做光泽调节。
流程为转印－薄膜清除－烘干－喷面漆，如下图所示：
2、INS(Film Insert Molding)：将带有外观效果的INS薄膜预先吸塑/高压成型,把多余的膜边冲切,再把冲切好的薄膜壳片放置在注塑模具内进行注塑.流程为薄膜加热－高压空气成型（或者吸塑成型）－刀模裁切－已成型薄膜壳片放入模腔－合模，注塑成型－开模，完成总成件，如下图所示:
3、IMD（In—Mold Decoration)：带有外观效果的IMD薄膜（圈材)被安装在输膜机上，而输膜机则固定在注塑机上，在注塑开模时让薄膜输进模具中间，合模后让胶料注射,让薄膜贴覆在模具上同时与胶料成型。
流程为薄膜输送－薄膜定位，取模件－注塑成型－后处理，清理飞边，如下图所示：。

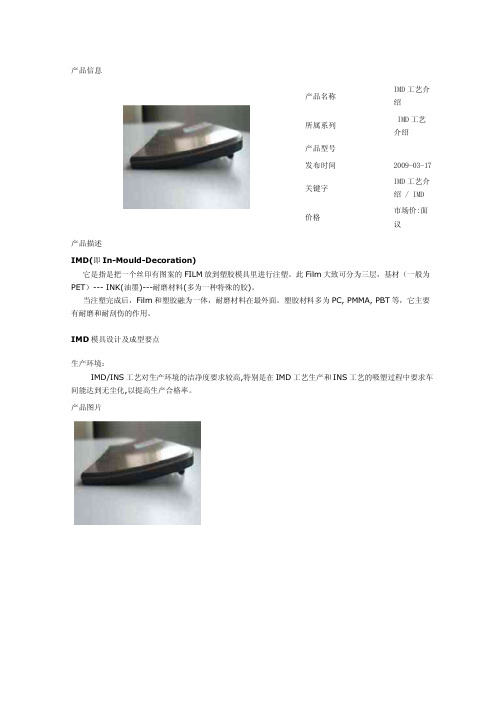

塑料件IMD、INS工艺简介及设计注意要点1. IMD、INS工艺原理及应用范围 (1)1.1 IMD、INS工艺简介 (1)1.2 IMD、INS工艺应用范围 (1)2. IMD、INS工艺流程 (1)2.1 IMD工艺流程 (1)2.2 INS工艺流程 (2)3. IMD与INS对比 (2)4. 设计注意要点 (2)4.1 IMD设计注意要点 (2)4.2 INS设计注意要点 (4)5. IMD、INS成本 (5)1.IMD、INS工艺原理及应用范围1.1IMD、INS工艺简介IMD（In-Mold Decoration）:又称膜内装饰技术，将印制有花纹的膜直接放入模具内，使其吸附在注塑凹膜上，合模进行注塑。
INS(Insert Thermoforming-film to Molding)：将预先吸塑成型并完成冲裁后的膜片放入注塑模具内，合模进行注塑。
1.2IMD、INS工艺应用范围IMD的应用范围：汽车左右出风口、中央面板、烟灰缸盖板、门护板装饰条等产品。
INS的应用范围：汽车排档器盖板、仪表罩、出风口、仪表板装饰条、门护板装饰条、散热器格栅等产品。
IMD、INS工艺的优点：注塑产品表面流纹及结合线可以被膜片饰条所覆盖。
2.IMD、INS工艺流程2.1IMD工艺流程IMD工艺流程如图1所示。
传输定位膜片夹紧吸附膜片合模注塑取件图12.2INS工艺流程输膜预成型冲裁3.IMD与INS对比IMD与INS对比见表1表14.设计注意要点4.1IMD设计注意要点●翻边角度：见图3●翻边深度：见图3● 结构圆角：见图3 ● 推荐结构：见图3图3● 双色IMD 工艺槽推荐结构：见图4图4推荐做成左边所示结构：翻边角度：β≥15°； 翻边深度：h ≤5mm ； 结构圆角：R ≥1mm 。
Rhβ双色IMD 工艺槽推荐结构： 工艺槽上部圆角：R 1≥0.5mm工艺槽底部圆角：R 2：（0.2-0.3）mm 工艺槽宽度：b ≥0.5mm 工艺槽深度：h=0.5mm R 1 R 2h b脱模方向4.2 INS 设计注意要点● 翻边角度：见图5 ● 翻边深度：见图5图5● 结构圆角：见图6图6βh翻边角度：β≥20° 翻边深度：h ≤90mmR结构圆角：R 极限是0mm 结构圆角推荐值：R ≥0.3mm脱模方向双色INS 工艺槽推荐结构：见图7图75. IMD 、INS 成本影响成本的主要因素： ① 膜的利用率② 膜的品质（花纹、厚度、质量、拉伸性等） ③ 零件尺寸由于INS 工艺比IMD 工艺多出两套模具（吸塑模具和冲切模具），故INS 工艺的成本比IMD 工艺的成本高。
塑料件IMD、INS工艺简介及设计注意要点1. IMD、INS工艺原理及应用范围 (1)1.1 IMD、INS工艺简介 (1)1.2 IMD、INS工艺应用范围 (1)2. IMD、INS工艺流程 (1)2.1 IMD工艺流程 (1)2.2 INS工艺流程 (2)3. IMD与INS对比 (2)4. 设计注意要点 (2)4.1 IMD设计注意要点 (2)4.2 INS设计注意要点 (4)5. IMD、INS成本 (5)1.IMD、INS工艺原理及应用范围1.1IMD、INS工艺简介IMD（In-Mold Decoration）:又称膜内装饰技术，将印制有花纹的膜直接放入模具内，使其吸附在注塑凹膜上，合模进行注塑。
INS(Insert Thermoforming-film to Molding)：将预先吸塑成型并完成冲裁后的膜片放入注塑模具内，合模进行注塑。
1.2IMD、INS工艺应用范围IMD的应用范围：汽车左右出风口、中央面板、烟灰缸盖板、门护板装饰条等产品。
INS的应用范围：汽车排档器盖板、仪表罩、出风口、仪表板装饰条、门护板装饰条、散热器格栅等产品。
IMD、INS工艺的优点：注塑产品表面流纹及结合线可以被膜片饰条所覆盖。
2.IMD、INS工艺流程2.1IMD工艺流程IMD工艺流程如图1所示。
传输定位膜片夹紧吸附膜片合模注塑取件图12.2INS工艺流程输膜预成型冲裁3.IMD与INS对比IMD与INS对比见表1表14.设计注意要点4.1IMD设计注意要点●翻边角度：见图3●翻边深度：见图3● 结构圆角：见图3 ● 推荐结构：见图3图3● 双色IMD 工艺槽推荐结构：见图4图4推荐做成左边所示结构：翻边角度：β≥15°； 翻边深度：h ≤5mm ； 结构圆角：R ≥1mm 。
Rhβ双色IMD 工艺槽推荐结构： 工艺槽上部圆角：R 1≥0.5mm工艺槽底部圆角：R 2：（0.2-0.3）mm 工艺槽宽度：b ≥0.5mm 工艺槽深度：h=0.5mm R 1 R 2h b脱模方向4.2 INS 设计注意要点● 翻边角度：见图5 ● 翻边深度：见图5图5● 结构圆角：见图6图6βh翻边角度：β≥20° 翻边深度：h ≤90mmR结构圆角：R 极限是0mm 结构圆角推荐值：R ≥0.3mm脱模方向双色INS 工艺槽推荐结构：见图7图75. IMD 、INS 成本影响成本的主要因素： ① 膜的利用率② 膜的品质（花纹、厚度、质量、拉伸性等） ③ 零件尺寸由于INS 工艺比IMD 工艺多出两套模具（吸塑模具和冲切模具），故INS 工艺的成本比IMD 工艺的成本高。
第一部分：水转印、IMD、INS工艺比较
一、工艺描述
1、水转印：将已成型的塑料基材压印浮在水面上的水溶性薄膜，转印薄膜上的花纹，再以透明面漆保护其花纹及对表面做光泽调节。
流程为转印－薄膜清除－烘干－喷面漆，如下图所示：
2、INS（Film Insert Molding)：将带有外观效果的INS薄膜预先吸塑/高压成型,把多余的膜边冲切,再把冲切好的薄膜壳片放置在注塑模具内进行注塑。
流程为薄膜加热－高压空气成型（或者吸塑成型）－刀模裁切－已成型薄膜壳片放入模腔－合模，注塑成型－开模,完成总成件，如下图所示：
3、IMD（In-Mold Decoration)：带有外观效果的IMD薄膜(圈材)被安装在输膜机上，而输膜机则固定在注塑机上，在注塑开模时让薄膜输进模具中间,合模后让胶料注射,让薄膜贴覆在模具上同时与胶料成型。
流程为薄膜输送－薄膜定位，取模件－注塑成型－后处理，清理飞边，如下图所示：。
