UG-装配功能详细说明书

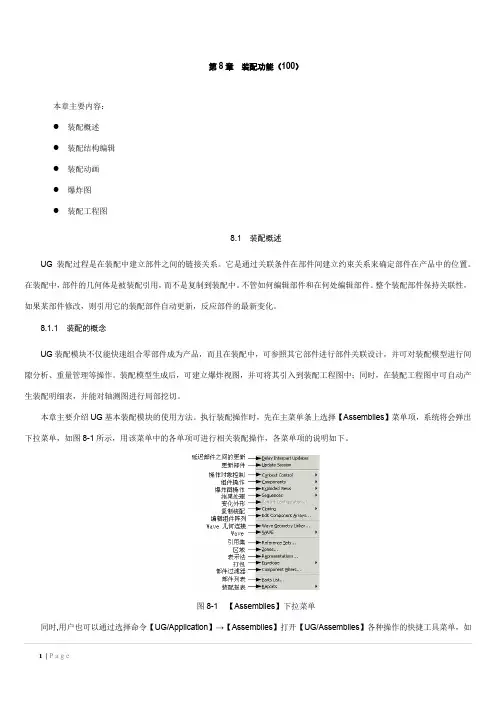

第8章装配功能（100）本章主要容：●装配概述●装配结构编辑●装配动画●爆炸图●装配工程图8.1 装配概述UG装配过程是在装配中建立部件之间的关系。

它是通过关联条件在部件间建立约束关系来确定部件在产品中的位置。

在装配中，部件的几何体是被装配引用，而不是复制到装配中。

不管如何编辑部件和在何处编辑部件。

整个装配部件保持关联性，如果某部件修改，则引用它的装配部件自动更新，反应部件的最新变化。

8.1.1装配的概念UG装配模块不仅能快速组合零部件成为产品，而且在装配中，可参照其它部件进行部件关联设计，并可对装配模型进行间隙分析、重量管理等操作。

装配模型生成后，可建立爆炸视图，并可将其引入到装配工程图中；同时，在装配工程图中可自动产生装配明细表，并能对轴测图进行局部挖切。

本章主要介绍UG基本装配模块的使用方法。

执行装配操作时，先在主菜单条上选择【Assemblies】菜单项，系统将会弹出下拉菜单，如图8-1所示，用该菜单中的各单项可进行相关装配操作，各菜单项的说明如下。

图8-1 【Assemblies】下拉菜单同时,用户也可以通过选择命令【UG/Application】→【Assemblies】打开【UG/Assemblies】各种操作的快捷工具菜单，如图8-2所示。

图8-2 打开【UG/Assemblies】主界面选择【Assemblies】菜单项后，系统将会弹出装配工具栏，如图8-3所示，其功能说明如下。

图8-3 装配工具栏8.1.2 装配术语1．装配部件装配部件是由零件和子装配构成的部件。

在UG中允许向任何一个Part文件中添加部件构成装配，因此任何—个Part文件都可以作为装配部件。

在UG中，零件和部件不必严格区分。

需要注意的是，当存储一个装配时，各部件的实际几何数据并不是存储在装配部件文件中，而存储在相应的部件（即零件文件）中。

2．子装配子装配是在高一级装配中被用作组件的装配，子装配也拥有自己的组件。

子装配是一个相对的概念，任何一个装配部件可在更高级装配中用作子装配。

3．组件对象组件对象是一个从装配部件到部件主模型的指针实体。

一个组件对象记录的信息有：部件名称、层、颜色、线型、线宽、引用集和配对条件等。

4．组件组件是装配中由组件对象所指的部件文件。

组件可以是单个部件（即零件）也可以是一个子装配。

组件是由装配部件引用而不是复制到装配部件中。

5．单个零件单个零件是指在装配外存在的零件几何模型，它可以添加到一个装配中去，但它本不能含有下级组件。

6．自顶向下装配自顶向下装配，是指在装配级中创建与其它部件相关的部件模型，是在装配部件的顶级向下产生子装配和部件（即零件）的装配方法。

7．自底向上装配自底向上装配是先创建部件几何模型，再组合成子装配，最后生成装配部件的装配方法。

8．混合装配混合装配是将自顶向下装配和自底向上装配结合在一起的装配方法。

例如先创建几个主要部件模型，再将其装配在一起，然后在装配中设计其它部件，即为混合装配。

在实际设计中，可根据需要在2种模式下切换。

9．主模型主模型（Master Mod61）是供UG 模块共同引用的部件模型。

同一主模型，可同时被工程图、装配、加工、机构分析和有限元分析等模块引用，当主模型修改时，相关应用自动更新。

如图8-3所示，当主模型修改时，有限元分析、工程图、装配和加工等应用都根据部件主模型的改变自动更新。

8.1.3 引用集在装配中，由于各部件含有草图、基准平面及其它辅助图形数据，如果要显示装配中各部件和子装配的所有数据，一方面容易混淆图形，另一方面由于引用零部件的所有数据，需要占用大量存，因此不利于装配工作的进行。

通过引用集可以减少这类混淆，提高机器的运行速度。

1．引用集的概念引用集是用户在零部件中定义的部分几何对象，它代表相应的零部件参入装配。

引用集可包含下列数据：零部件名称、原点、方向、几何体、坐标系、基准轴、基准平面和属性等。

引用集一旦产生，就可以单独装配到部件中。

一个零部件可以有多个引用集。

2．缺省引用集每个零部件有2个缺省的引用集：l）Entire Part该缺省引用集表示整个部件，即引用部件的全部几何数据。

在添加部件到装配中时，如果不选择其它引用集，缺省是使用该引用集。

2）Empty该缺省引用集为空的引用集。

旬的引用集是不含任何几何对象的引用集，当部件以空的引用集形式添加到装配中时，在装配中看不到该部件。

如果部件几何对象不需要在装配模型中显示，可使用空的引用集，以提高显示速度。

3．打开引用集对话框在主菜单上选择【Assemblies】→【Reference set】菜单项，系统将打开引用集对话框，如图8-4所示。

图8-4 【引用集】对话框应用该对话框中的选项，可进行引用集的建立、删除、更名、查看、指定引用集属性以及修改引用集的容等操作。

下面对该对话框中的各个选项进行说明：1）Create该选项用于建立引用集，部件和子装配都可以建立引用集。

部件的引用集既可在部件中建立，也可在装配中建立。

如果要在装配中为某部件建立引用集，应先使其成为工作部件。

建立引用集的步骤如下：在引用集对话框中选择Create选项，将弹出【输入引用集名称】对话框。

该对话框用于指定引用集名称和设置引用集坐标系,如图8-5所示。

图8-5 【输入引用集名称】对话框在该对话框中输入引用集名称，并根据需要设置Create Ref Set CSYS 选项为YES或NO，单击OK。

当设置Create Ref Set CSYS选项为Yes时，则在后面的步骤中将建立引用集坐标系；当设置Create Ref Set CSYS选项为NO时，则不建立引用集坐标系，默认当前工作坐标的方向与原点为引用集坐标的方向与原点。

设置该选项时，只需单击鼠标左键即可。

需要注意的是引用集的名称不能超过30个符号，并且中间不允许有空格。

如果设置Create Ref Set CSYS选项为Yes，在单击OK后，将会弹出坐标方向对话框，从弹出的对话框中，可选择一种指定坐标方向的方法来指定引用集的坐标方向。

指定方向后，弹出点构造器对话框，用于指定引用集的坐标原点,如图8-6所示。

图8-6 设置引用集参数不管是否指定引用集坐标系，最后都会弹出【类选择器】对话框，用于选择添加到引用集中的几何对象。

在图形窗口中选取一个或多个几何对象后，单击OK，则建立一个用所选对象表达该部件的引用集。

正如可以在部件中建立引用集一样，在包含部件的子装配中也可以建立引用集，其操作方法同上，只是在选择对象添加到引用集时，可以选择子装配中的部件。

2)Delete该选项用于删除部件或子装配中已建立的引用集。

如图8-7所示，在【引用集】对话框中选中需删除的引用集，选择Delete选项即可将该引用集删去。

图8-7 删除引用集3)Rename该选项用于对所选引用集进行重命名，在该对话框中选种某一引用集，同时选择Rename选项，在工作部件引用集列表中该引用集名称将变为可写的状态，用户可直接更改引用集的名称，如图8-8所示。

图8-8 引用集重命名4) Edit Attributes在列表框中选中某一引用集，选择Edit Attributes选项后，系统将打开【引用集属性】对话框，在该对话框中输入属性的名称和属性值，回车既可完成该引用集属性的编辑，如图8-9所示。

图8-9 【引用集属性】对话框5) Information该选项用于查看当前零部件中已建引用集的有关信息。

在列表框中选种某一引用集后该选项被激活，选择Information选项则直接弹出引用集信息窗口，列出当前工作部件中所有引用集的名称，如图8-10所示。

图8-10 引用集信息窗口如果要查看引用集的详细容，应选择【Inforinanon】→【Assemblies】→【Referece Set】菜单项。

选择该选项后，弹出选择引用集名称对话框。

在引用集列表框中选择引用集，单击OK，则选择引用集的几何对象被加亮，其原点和方向矢量也显示在图形窗口，并给出一个含引用集名称、成员数目、坐标原点方向和属性的信息列表。

6) Set as Current该选项用于将高亮度显示的引用集设置为当前引用集。

7) Add Objects该选项用于为已建立的引用集添加几何对象。

在列表框中选种某一引用集后该选项被激活，选择Add选项，系统将打开一个类选择对话框，再在图形窗口中选择对象添加到所选引用集中。

8) Remove Objects该选项用于为已建立的引用集移去几何对象。

在列表框中选种某一引用集后该选项被激活，选择Remove选项，系统将打开一个类选择对话框，从所选引用集包含的对象中选择要移去的对象，单击OK，即完成移去引用集容的操作。

8.2 装配结构编辑8.2.1 创建新的组件创建组件的方式有两种：一种是先设计好了装配中部件的几何模型，再将该几何模型添加到装配中，该几何模型将会自动的成为该装配的一个组件；另一种是先创建一个空的新组件，再在该组件中建立几何对象或是将原有的几何对象添加到新建的组件中，则该几何模型成为一个组件。

1．自底向上装配自底向上装配是先设计好了装配中的部件几何模型，再将该部件的几何模型添加到装配中，从而使该部件成为一个组件。

具体步骤为：1）新建一个装配部件几何模型或者打开一个存在的装配部件几何模型。

2）选择要进行装配的部件几何模型在主菜单上选择命令【Assemblies】→【Components】→【Add Existing】（添加现存的部件），或者是在装配工具栏中点击图标，系统同时将会打开【现存部件选择】对话框，如图8-11所示。

图8-11 【现存部件选择】对话框在该对话框钟有两种方式选择部件：一种是从磁盘目录上调出原来创建的三维几何实体，添加后其自动生成为该装配中的组件，另一种是在列表中选择在当前工作环境中现存的组件，而处于该环境中现存的三维实体不会在列表框中显示，它只是一个几何体不含有其他的组件信息，不为组件，若要使其也加入到当前的装配中就必需用第二种方法进行创建。

3）设置部件加入到装配中的相关信息选择部件后，单击OK键，系统将打开【添加现存部件相关信息设置】对话框，如图8-12所示。

图8-12 【添加现存部件相关信息设置】对话框该对话框中的各个选项说明如下。

C omponent name该选项为组件名称，默认为部件的文件名。

该名称可以重新设置，如果一个部件装配在同一个装配中的不同位置是可用该选项来区别不同位置的同一部件。

●R eference Set该选项用于改变引用集。

缺省引用集是EntirePart，表示加载整个部件的所有信息。

选择该选项将弹出一个下拉菜单，可在该下拉菜单中选择部件的引用集代表部件进行装配。

●M ultiple add该单选项用于指定添加多个部件。
