家庭电路图

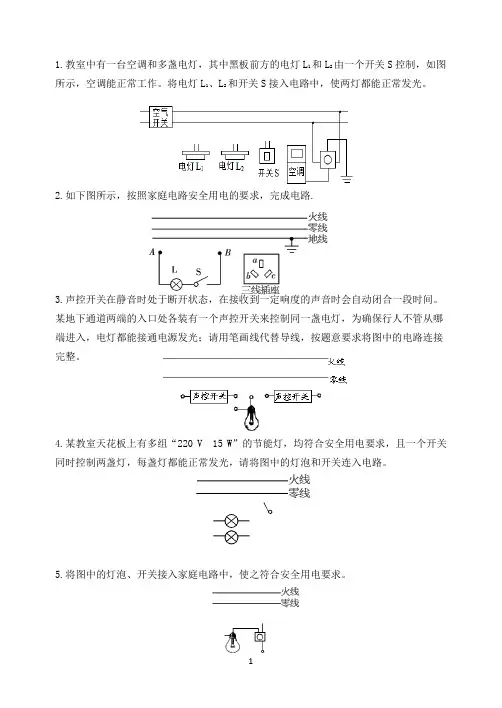

1.教室中有一台空调和多盏电灯，其中黑板前方的电灯L1和L2由一个开关S控制，如图所示，空调能正常工作。

将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。

2.如下图所示，按照家庭电路安全用电的要求，完成电路.
3.声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。

某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪端进入，电灯都能接通电源发光；请用笔画线代替导线，按题意要求将图中的电路连接完整。

4.某教室天花板上有多组“220 V 15 W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路。

5.将图中的灯泡、开关接入家庭电路中，使之符合安全用电要求。

6.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

7.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。

8.如图所示为小黄家客厅的实物电路图。

请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。

9.投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。

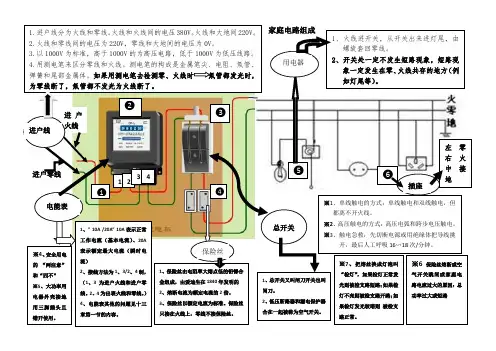

进户火线 进户零线 1.进户线分为火线和零线。

火线和火线间的电压380V 。

火线和大地间220V 。

2.火线和零线间的电压为220V ，零线和大地间的电压为0V 。

3.以1000V 为标准，高于1000V 的为高压电路，低于1000V 为低压线路。

4.用测电笔来区分零线和火线。

测电笔的构成是金属笔尖、电阻、氖管、弹簧和尾部金属体。

如果用测电笔去检测零、火线时 氖管都发光时，为零线断了，氖管都不发光为火线断了。

进户线 1 23 4 电能表1、” 10A /20A ” 10A 表示正常工作电流（基本电流）、20A 表示额定最大电流（瞬时电流）2、接线方法为1、3/2、4制，（1、3为进户火线和进户零线。

2、4为出表火线和零线。

） 4、电能表其他的问题见十三章第一节的内容。

总开关1、总开关又叫闸刀开关也叫闸刀。

2、低压断路器和漏电保护器合在一起被称为空气开关。

1、保险丝由电阻率大熔点低的铅锑合金组成，由爱迪生在1840年发明的2、熔断电流为额定电流的2倍。

3、保险丝以额定电流为标准。

保险丝只接在火线上，零线不接保险丝。

保险丝❶ ❷❸ ❹ 用电器1、火线进开关，从开关出来进灯尾，由螺旋套回零线。

2、开关处一定不发生短路现象，短路现象一定发生在零、火线共存的地方（例如灯尾等）。

※1、单线触电的方式：单线触电和双线触电，但都离不开火线。

※2、高压触电的方式：高压电弧和跨步电压触电。

※3、触电急救：先切断电源或用绝缘体把导线挑开，最后人工呼吸16∽18次/分钟。

※4、安全用电的 “两注意”和“四不” ※5、大功率用电器外壳接地用三脚插头且错开使用。

※6保险丝熔断或空气开关跳闸或家庭电路电流过大的原因：总功率过大或短路❺❻插座左零右火中接地家庭电路组成※7、把熔丝换成灯泡叫“检灯”，如果检灯正常发光则被检支路短路；如果检灯不亮则被检支路开路；如果检灯发光较暗则 被检支路正常。
