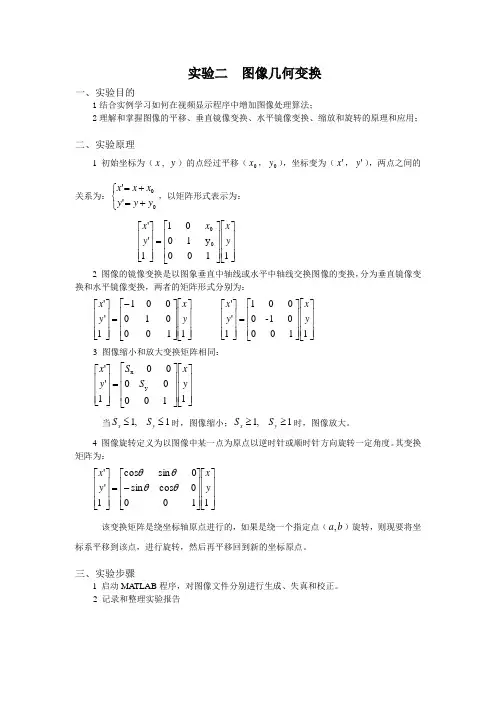

实验二 图像几何变换一、实验目的1结合实例学习如何在视频显示程序中增加图像处理算法；2理解和掌握图像的平移、垂直镜像变换、水平镜像变换、缩放和旋转的原理和应用；二、实验原理1 初始坐标为（x , y ）的点经过平移（0x ，0y ），坐标变为（'x ，'y ），两点之间的关系为：⎩⎨⎧+=+=0''y y y x x x ，以矩阵形式表示为：⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡11 0 0y 1 0 0 11''00y x x y x2 图像的镜像变换是以图象垂直中轴线或水平中轴线交换图像的变换，分为垂直镜像变换和水平镜像变换，两者的矩阵形式分别为：⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤-=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡11 0 00 1 0 0 0 11''y x y x ⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡11 0 00 1- 0 0 0 11''y x y x 3 图像缩小和放大变换矩阵相同： ⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡11 0 00 0 0 0 1''y x y x S S y x 当1 ,1≤≤y x S S 时，图像缩小；1 ,1≥≥y x S S 时，图像放大。
4 图像旋转定义为以图像中某一点为原点以逆时针或顺时针方向旋转一定角度。
其变换矩阵为：⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡11 0 00 cos sin 0 sin cos 1''y x y x θθθθ 该变换矩阵是绕坐标轴原点进行的，如果是绕一个指定点（b a ,）旋转，则现要将坐标系平移到该点，进行旋转，然后再平移回到新的坐标原点。
三、实验步骤1 启动MA TLAB 程序，对图像文件分别进行生成、失真和校正。
数学几何变换的方法几何变换是数学中一项重要的研究内容，通过对图形进行不同的操作，可以实现平移、旋转、缩放等效果。
这些变换方法不仅在几何学中有着广泛的应用，还在计算机图形学、机器人学等领域发挥着重要作用。
本文将介绍几何变换的常见方法及其应用。
一、平移变换平移变换是指将图形沿着指定方向上移动一定距离的操作。
其数学表达式为：平移后的坐标 = 原坐标 + 平移矢量平移矢量的大小和方向决定了平移的距离和方向。
平移变换常用于游戏开发、图像处理等领域，可以实现图形的移动、平移动画效果等。
二、旋转变换旋转变换是指将图形围绕某个中心点按一定角度进行旋转的操作。
其数学表达式为：旋转后的坐标 = 中心点坐标 + R * (原坐标 - 中心点坐标)其中，R为旋转矩阵，通过矩阵乘法将原坐标进行旋转。
旋转变换常用于计算机图形学中，实现图像的旋转、三维模型的变换等。
三、缩放变换缩放变换是指改变图形的尺寸大小的操作。
其数学表达式为：缩放后的坐标 = 原坐标 * 缩放因子缩放因子可以是一个比例因子，用于确定缩放的大小，也可以是一个矩阵，对各个坐标轴进行不同程度的缩放。
缩放变换常用于计算机辅助设计、图像处理等领域，可以实现图形的放大、缩小、图像的拉伸等效果。
四、对称变换对称变换是指将图形绕着中心轴进行镜像翻转的操作。
其数学表达式为：对称后的坐标 = 中心轴坐标 + S * (原坐标 - 中心轴坐标)其中，S为对称矩阵，通过矩阵乘法将原坐标进行对称。
对称变换常用于图像处理中，实现图像的镜像翻转、对称图案的生成等。
五、投影变换投影变换是指将三维物体投影到二维平面上的操作，常见的有透视投影和正交投影两种形式。
投影变换常用于计算机图形学中，实现三维物体的绘制和显示。
总结：数学几何变换的方法包括平移、旋转、缩放、对称和投影等。
这些变换方法在各个领域中都有重要应用，比如游戏开发、图像处理、计算机辅助设计等。
掌握几何变换的方法对于理解和应用相关领域的技术具有重要意义。
