海湾消防系统介绍剖析

  • 格式：ppt
  • 大小：3.77 MB
  • 文档页数：82

下载文档原格式

  / 82

合集下载

海湾消防自动报警及联动系统完整版剖析

海湾消防自动报警及联动系统完整版剖析
置上。对人员、货物往来频密的通道，停车场 出入口等场所，是较安全和简单的使用类型。
水平边墙型喷头
海湾消防自动报警及联动系统完整版剖析
型号：ZSTBA( )/( )* 此为水平边墙型喷头，应水平式安装在边墙位
置上，其挡水板有字的一面朝上，其横向洒水 喷射较远，适合于间隔多、层高不大和不做吊 顶的房间，是酒店客房最常用的类型。
喷头型号
海湾消防自动报警及联动系统完整版剖析
：两括号皆为可选数据，前括号为公称口径， 有15mm和20mm，参阅下表1； 后括号为动作温度，有不同的级数，见下表2。 也可按不同型号和口径，提供开式喷头。
喷头通用技术参数
试验压力：
海湾消防自动报警及联动系统完整版剖析
3MPa
公称口径：
15mm
20mm
水流指示器主要应用在自动喷水灭 火系统之中，通常安装在每层楼宇 的横干管或分区干管上，对干管所 辖区域作监控及报警作用。当某区 域发生火警，喷水灭火，输水管中 的水流推动水流指示器的桨片，通 过波纹管组件，推动微动开关，使 其〔常开〕触点接通，将讯号传至 消防报警控制屏，显示了该区域发 生火警，并发出火警声光讯号。
系统性能
系统启动后，可海瞬湾消防间自动喷报警出及联动大系统量完整的版剖析水，像雨淋般覆 盖大面积区域，特别适用于易燃易爆的高危场所。 配上开式喷头，则成为保护特定区域的雨淋系统； 配上水幕喷头，则成为防火分隔的水帘系统；配 上水雾喷头，则成为窒息冷却密闭空间火灾的水 雾系统，特别适用于电器设备，液体燃料等特殊 场所；配上闭式喷头，则成为预作用系统，适用 于环境温度低于 4 ℃ 的冷藏库及偏北寒冷的地区。
海湾报警设备
海湾消防自动报警及联动系统完整版剖析
海湾报警设备

海湾消讲义防系统介绍

海湾消讲义防系统介绍

海湾报警设备
20、HX-100A/B型火灾声光警报器 21、GST-HX-F8501/2型火灾声/声光警报器 22、B-QB-GST100型区域火灾报警控制器 23、JB-QB-GST200型火灾报警控制器（联动型） 24、JB-QG-GST200型火灾报警控制器（联动型） 25、JB-QB-GST500型火灾报警控制器（联动型） 26、JB-QG-GST5000型火灾报警控制器（联动型 ） 27、JB-QG-GST9000型火灾报警控制器（联动型） 28、ZF-101型火灾显示盘
现场消火栓
压力表
压力表
止回阀
止回阀
ቤተ መጻሕፍቲ ባይዱ
蝶阀和软连接
消防水泵
蝶阀和软连接
蝶阀和软连接
喷淋水泵
蝶阀和软连接
湿式报警阀
干式报警阀
水流指示器
信号蝶阀
水力警铃
消火栓
喷淋头
水泵接合器
型号：ZSTX-( )/( )* 此为下垂型喷头，应下垂式 安装在指定位置上。由于其下垂方向的喷水强
度较好，在没有碰撞的地方，是应用最实际的 类型。
海湾报警设备
海湾报警设备
海湾报警设备
海湾报警设备
海湾报警设备
a、消防电（2）
消防泵
消防主机
远程联动盘
喷淋泵 排烟风机
正压送风机
a、消防电（3）
消防电源 消防主机
消防广播
音源 音控 功效
CD
卡机 分区 音量 监听
b、消防水（1）
高区
中区
低区
过滤器机
市政水
蝶阀
水流控制阀
消防 水箱
温(干)式报警阀预作用阀
水平边墙型喷头
型号：ZSTBA( )/( )* 此为水平边墙型喷头，应水平式安装在边墙位

消防系统产品介绍

消防系统产品介绍

二、手动火灾报警按钮 1.作用： 手动报警按钮安装在公共场所，当人工确认火灾发生后按 下按钮上的有机玻璃片，可向控制器发出火灾报警信号，控制器接 收到报警信号后，显示出报警按钮的编号或位置并发出报警音响。 常见有带电话插孔和不带电话插孔两种 。 2.外观：
3.工作方式： 两种手动火灾报警按钮的接线端子如下图所示：
4.接线端子
七、编码中继器与有源终端
1.作用：
在消防系统中为了降低造价，偶尔会使用一些非编码设备， 但因为这些设备本身不带地址，无法直接与信号总线相连，为 此需要加入编码中继器和终端以便使非编码设备能正常地接入 信号总线中。
编码中继器只占用一个编码点，当接入编码中继器输出回路中 的任何一只现场非编码设备报警后，编码中继器都会将报警信 息传给报警控制器，控制器产生报警信号并显示出编码中继器 的地址编号 。
3.双输入/输出模块
①作用：该模块一般同防火卷帘门、排烟机等设备相连接，用来 控制设备的两次动作，并返回动作信号。其外观也类似于单输入 模块，但其上有两个指示灯，分别指示动作1和动作2。
②接线端子与连接方法
其接线端子如下图所示：
其与设备的连接方式如下图所示：
注意：
◆其触点容量为 DC24V、5A ；
三、消火栓报警按钮
1.作用：
消火栓报警按钮一般安装在消火栓箱内，起到启动消防泵的作用。 其外观类似于手动火灾报警按钮，但它上面的指示灯有两个，红色 指示灯为火警指示，当按钮按下时点亮；绿色指示灯为动作指示灯， 当现场设备动作后点亮。
海湾公司的消火栓报警按钮有两种类型，GST-LD-8404型和GST-LD8403型，两个类型的工作方式略有不同。
总线隔离器的外观同单输入模块，在使用中无须编写地址码。

海湾火灾报警系统主要设备的技术特点及参数

海湾火灾报警系统主要设备的技术特点及参数

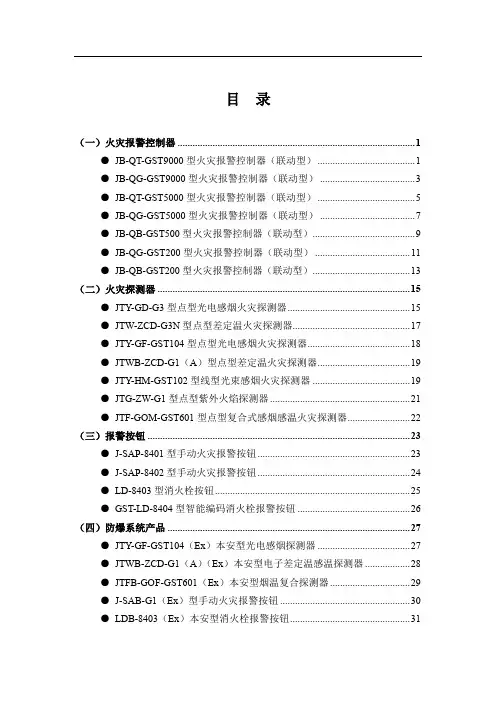

目录（一）火灾报警控制器 (1)●JB-QT-GST9000型火灾报警控制器（联动型） (1)●JB-QG-GST9000型火灾报警控制器（联动型） (3)●JB-QT-GST5000型火灾报警控制器（联动型） (5)●JB-QG-GST5000型火灾报警控制器（联动型） (7)●JB-QB-GST500型火灾报警控制器（联动型） (9)●JB-QG-GST200型火灾报警控制器（联动型） (11)●JB-QB-GST200型火灾报警控制器（联动型） (13)（二）火灾探测器 (15)●JTY-GD-G3型点型光电感烟火灾探测器 (15)●JTW-ZCD-G3N型点型差定温火灾探测器 (17)●JTY-GF-GST104型点型光电感烟火灾探测器 (18)●JTWB-ZCD-G1（A）型点型差定温火灾探测器 (19)●JTY-HM-GST102型线型光束感烟火灾探测器 (19)●JTG-ZW-G1型点型紫外火焰探测器 (21)●JTF-GOM-GST601型点型复合式感烟感温火灾探测器 (22)（三）报警按钮 (23)●J-SAP-8401型手动火灾报警按钮 (23)●J-SAP-8402型手动火灾报警按钮 (24)●LD-8403型消火栓按钮 (25)●GST-LD-8404型智能编码消火栓报警按钮 (26)（四）防爆系统产品 (27)●JTY-GF-GST104（Ex）本安型光电感烟探测器 (27)●JTWB-ZCD-G1（A）（Ex）本安型电子差定温感温探测器 (28)●JTFB-GOF-GST601（Ex）本安型烟温复合探测器 (29)●J-SAB-G1（Ex）型手动火灾报警按钮 (30)●LDB-8403（Ex）本安型消火栓报警按钮 (31)●GST-HX-F8501 （Ex）本安型火灾声警报器 (32)●GST-HX-F8502（Ex）本安型火灾声光警报器 (33)●GST-HX-F8502（Ex）本安型火灾声光警报器 (33)●JTG-ZM-GST9614点型紫外火焰探测器 (34)●JTG-ZM-GST9714点型紫外火焰探测器 (35)●GST-LD-8300型单输入模块 (36)●GST-LD-8301型单输入/单输出模块 (37)●GST-LD-8302型切换模块 (38)●GST-LD-8302A型双动作切换模块 (39)●GST-LD-8303型双输入/双输出模块 (40)●GST-LD-8304型编码消防电话模块 (41)●GST-LD-8305编码消防广播切换模块 (42)●GST-LD-8319型编码中继器 (44)●GST-LD-8320型有源终端 (45)（六）火灾显示盘 (46)●ZF-101型火灾显示盘 (46)●ZF-500型火灾显示盘 (47)●ZF-GST8903型火灾显示盘 (48)（七）电源 (49)●GST-DY-100型电源箱 (49)●GST-DY-200型智能电源箱 (50)●GST-LD-D02型智能电源盘 (51)●GST-LD-D06型智能电源盘 (52)（八）消防广播系统 (53)●总线制火灾应急广播系统 (53)●多线制火灾应急广播系统 (54)（九）消防电话系统 (55)●总线制消防电话系统 (55)●多线制消防电话系统 (56)（十）气体灭火控制 (57)●LD-QKP06型气体灭火控制盘 (57)●气体灭火控制卡 (59)●GST-LD-8317A型气体喷洒指示灯 (60)●GST-LD-8318A型紧急启动/停动按钮 (61)（十一）多线制联动控制设备 (62)●LD-KZ014型多线制联动控制盘 (62)●KZK-100型多线制控制卡 (63)●LD-KZC-100型多线制CPU控制卡（盘） (64)●GST-LD-8302C型切换模块 (65)（十二）其它设备 (66)●GST-HX-M8501型火灾声警报器 (66)●GST-HX-M8502型火灾声光警报器 (67)●HX-100B火灾声光警报器 (68)●BMQ-1B电子编码器 (69)●GST-CRT彩色监控系统 (70)●GST-JL警铃 (72)设备性能特性GST牌分布智能型火灾自动报警及消防联动控制系统是海湾公司研制成功的高科技消防电子产品，技术成熟，其性能特点如下：（一）火灾报警控制器● JB-QT-GST9000型火灾报警控制器（联动型）设计采用JB-QT-GST9000型火灾报警控制器（联动型）作为控制中心报警控制器，其主要特点如下：采用10英寸彩色液晶显示屏，各种报警状态信息均可以直观的以汉字方式显示在屏幕上，便于用户操作使用；可以观察智能型探测器动态工作曲线，以便于了解现场的实际环境条件；控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便。

海湾设备及系统操作详细简介

海湾设备及系统操作详细简介

火灾自动报警系统、消防联动控制系统的组成和功能〔海湾设备〕系统组成外部设备包括：感烟探测器、温感探测器、手动报警按钮、消火栓报警按钮、监视模块、隔离器模块、动作控制模块、切换模块、广播模块、模块、分机、区域显示器、广播音箱和声光报警器。

主控室设备包括：火灾报警控制器、消防电源盘、多线制控制盘、总线制控制盘、主机、广播录放盘、功率放大器、SRT显示系统和打印机。

设备分项说明※烟感探测器：可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；采用电子编码方式，现场编码简单、方便；采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况。

※温感探测器：适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。

※手动报警按钮：当人工确认火灾发生后按下按钮，可向控制器发出火灾报警信号。

※消火栓报警按钮:当启用消火栓时，可直接按下按钮，此时按钮的红色指示灯，说明已向消防控制室发出了报警信息。

※监视模块：通过此模块，可将现场各种主动型设备如：水流指示器、压力开关等介入到消防控制系统的总线上，这些设备动作后，输出的动作开关信号可由GST-LD-8300型模块送入控制器，产生报警，并可通过控制器来联动其他相关设备动作。

※隔离器模块:当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其他部分能够正常工作，同时便于确定出发生故障的总线部位。

当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。

※动作控制模块:此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。

本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。

模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。

另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。

海湾消防系统产品介绍

海湾消防系统产品介绍

安装步骤
按照产品说明书逐步进行安装，确保 每个部件都正确连接和固定，同时注 意安全操作。
调试与测试
完成安装后进行调试和测试，确保消 防系统正常工作并符合相关标准。
维护保养
日常检查
清洁保养
定期对消防系统进行检查，包括设备外观 、连接和运行状态等，及时发现并处理问 题。
定期对设备进行清洁和保养，保持设备整 洁和良好的运行状态。
工业园区案例
总结词
稳定可靠、保障安全
详细描述
针对工业园区的高风险特点，海湾消防系统提供了定制化的解决方案，确保了园区的消防安全，为工业生产提供 了稳定可靠的环境。
公共设施案例
总结词
及时响应、降低风险
详细描述
在公共设施领域，海湾消防系统凭借其高效、可靠的特性，为机场、车站、图书馆等公共场所提供了 及时响应的消防保障，有效降低了火灾风险。
产品特点
高效灭火
海湾消防系统产品采用了高效的 灭火剂，能够在短时间内扑灭火
灾，减少火灾造成的损失。
智能控制
海湾消防系统产品采用了智能控制 系统，能够实现远程控制和自动报 警，及时发现火情并采取相应的措 施。
安全可靠
海湾消防系统产品经过严格的质量 检测和认证，具有可靠的安全性能 和稳定性，能够保证使用安全。
产品应用领域
小区 的消防系统建设，为居民提供安全保 障。
海湾消防系统产品可以用于工业设施 的消防系统建设，如石油化工、电力 等，保障工业生产的安全进行。
商业建筑
海湾消防系统产品可以用于商业建筑 的消防系统建设，如商场、酒店等， 提高建筑的消防安全水平。
02
设备。
问题2
设备运行不稳定。解决方案：检查设备是 否受到干扰，检查设备连接是否牢固，重 新启动设备或更换部件。

海湾消防系统培训课件

子母型应急照明灯具 母灯平时正常照明，子灯在应急 时点亮，适用于大面积场所。
疏散指示标志设置要求
01
标志应设置在疏散走道 和主要疏散路线的地面 上或靠近地面的墙上。
02
标志的间距不应大于 20m，袋形走道不应大 于10m，在走道转角区 应适当增加标志。
03
标志应指向最近的安全 出口，并与疏散方向保 持一致。
离子式两种。
温度探测器
利用热敏元件对温度的感应来 报警，分为定温式和差温式两 种。
火焰探测器
通过检测火焰发出的特定波长 的光来报警，分为紫外线和红 外线两种。
气体探测器
检测空气中特定气体的浓度变 化来报警，如CO探测器。
报警控制器功能及操作
报警功能
接收火灾探测器发出的报警信号，并发出声 光报警信号。
在火灾发生时，自动启动喷水 装置，对火源进行扑灭。
消防栓与消防水带
提供室外消火栓和室内消火栓 ，以及相应的消防水带，供消
防员手动灭火使用。
气体灭火系统
适用于特定场所，如计算机房 、图书馆等，通过释放灭火气
体迅速扑灭火灾。
海湾消防系统特点
智能化
采用先进的智能技术， 实现火灾自动监测、报
警和联动控制。
高可靠性
系统采用高品质设备和 材料，确保在恶劣环境
下长时间稳定运行。
灵活性
可根据不同场所和需求 进行定制化设计，实现
灵活配置和扩展。
易维护性
系统结构清晰，维护简 便，方便用户进行日常
检查和维护保养。
02
CATALOGUE
火灾自动报警系统
火灾探测器类型及工作原理
烟雾探测器
通过检测空气中的烟雾颗粒浓 度变化来报警，分为光电式和

海湾消防系统产品介绍图文

海湾消防系统产品介绍图文前言随着城市化的进程和科技的不断发展，消防系统作为一个重要的公共安全设施变得越来越重要。

海湾消防系统为了满足市场需求，不断研发新的产品，提供更加完善的消防安全解决方案。

本文将为大家介绍最新的海湾消防系统产品。

产品一：七合一光纤光栅火灾监测系统七合一光纤光栅火灾监测系统七合一光纤光栅火灾监测系统七合一光纤光栅火灾监测系统结合了温度、烟雾、光学、声学、气体、图像、视频等监测技术，通过借助光纤光栅技术实现了远距离火灾实时监控。

这种系统可广泛应用于电力、化学、石油、交通、仓储、建筑、地产等重要领域。

七合一光纤光栅火灾监测系统的优点包括：•高安全性：采用了光纤光栅技术，可以实现对远距离火源的实时监测和控制，提高了安全性；•多元监测：结合了温度、烟雾、光学、声学、气体、图像、视频等监测技术，提高了监测的准确性和可信度；•快速反应：系统会在检测到火灾时迅速启动预警，同时快速反应，避免了火灾扩散，保障了人员的安全；•可扩展性：系统可以根据需要扩展功能，进一步提升安全性能。

产品二：固定式消防设备固定式消防设备固定式消防设备海湾固定式消防设备采用先进的灭火技术，可以更快速、更安全地灭火，是一种高效的灭火装置。

海湾固定式消防设备主要适用于机房、电缆井、发电机房、通信机房、实验室、图书馆等公共场合以及大型商业综合体建筑等。

固定式消防设备的优点包括：•高效灭火：消防设备组件结合了先进的灭火技术，可以更快速、更安全地灭火；•自动化：自动感应火灾，与消防报警系统联动，迅速启动预防和灭火程序，将火灾控制在较小范围内；•经济节能：比传统灭火设备运行成本更低；•安全可靠：消防设备经过严格测试，并由国家消防产品质量监督与检验中心检测合格，性能稳定、安全可靠。

产品三：电气控制保护器电气控制保护器电气控制保护器海湾电气控制保护器是一种集保护、控制、调节于一体的智能电器。

主要用于配电网中的电器保护，避免电器短路、过载、漏电等故障，保障在建筑电气系统中的安全运行。

海湾消防系统操作说明

消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：探测部分：包括各种探测器。

整个系统管理部分：包括各型控制器。

联动控制：各种模块。

辅助部分：包括电源盘、火灾显示盘、CRT等。

探测器的作用：监视保护区，把火警信息传给控制器，包括感烟、感温、感光等多种类型。

控制器的作用：接收显示火警信息，手动自动控制联动设备。

模块的作用：接收控制器的控制灭火设备及辅助设备的指令，通过模块内的继电器使相应设备启动，同时可接收设备的动作信息。

电源盘的作用：输出直流24V电源，给模块、火灾显示盘等设备供电。

火灾显示盘的作用：在保护区内与控制器同步显示火警信息，有数字式、液晶式、图形式三种。

CRT的作用：有火警等信息时，用图形化显示具体位置，并可对联动设备进行操作。

二、开机及注意事项：1、开机顺序：（关机顺序与开机顺序相反）１）原则：先开备电开关，后开工作开关；先开电源盘（箱）开关，后开控制器开关；先开从机（包括火灾显示盘）开关，后开主机开关。

（柜式控制器开机前先打开后面的空气开关）控制器部分开机后，再打开消防电话主机、消防广播系统的卡座、功放、CRT等。

9000主机先开2机箱,再开1号机箱．关机则反之．２）说明：工作开关、备电开关位置：见具体设备及相应使用说明书，不明之处请与海湾公司技术服务部联系。

打开备电开关作用：平时给备电充电，交流掉电时备电自动投入使系统保持正常工作。

２、开机时注意事项：１）主电是否正常（交流电压显示不在187V-242ｖ之间、主电故障指示灯亮或设备报主电故障）；２）备电是否正常（备电故障指示灯亮或设备报备电故障）；３）电源盘（箱）电压输出是否正常（正常在２4－２7ｖ之间）；４）各个指示灯、数码管、液晶屏是否正常点亮，声音是否正常；５）是否显示总线故障，如显示表示总线短路，应立刻关机，待排除线路故障后再开机。

３、控制器开机时的正常显示过程：依次点亮指示灯、数码管，液晶屏，显示各种信息，并顺序发出各种声音（火警、故障、动作等声音），然后检测总线和通讯线上所连接的设备。

海湾消防系统产品介绍


手动报警按钮
在发现火灾时，可手动触发报警系统， 通知消防部门。
消防水系统
消防水箱
储存用于灭火的水，确保火灾发 生时水源充足。
消防泵
提供灭火所需的水压和水量，通过 水管网络将水输送到灭火设备。
喷头和消防水枪
喷头在火灾时自动打开，消防水枪 用于喷射灭火水。
气体灭火系统
气体灭火剂
采用惰性气体或化学气体，通过 稀释空气中的氧气或化学反应来
强化与其他消防产品的整合
未来海湾消防系统将加强与各类消防产品的兼容性和整合能力，提供 更为全面和高效的消防安全解决方案。
THANKS
感谢观看
高效灭火
海湾消防系统产品采用了 高效的灭火剂和灭火技术， 能够在短时间内迅速扑灭 火灾，降低损失。
耐腐蚀
由于海湾地区的环境特殊， 消防系统产品必须具备耐 腐蚀的特性，以确保长期 稳定运行。
易于维护
海湾消防系统产品设计简 洁，易于维护和保养，降 低了使用成本。
产品应用领域
港口码头
海湾消防系统产品适用于 港口码头等海洋运输领域 的消防安全保护。
在火灾发生时，通过广播通知人员疏散，并提供 相关的疏散指导。
03
产品优势
高可靠性
冗余设计
海湾消防系统采用冗余设计，确 保在部分设备发生故障时，整个 系统仍能正常运行，提高了系统 的可靠性。
严格品质控制
海湾消防系统在生产过程中实行 严格的质量控制，选用优质的原 材料和先进的生产工艺，确保产 品的可靠性和稳定性。
远程监控
通过智能化技术，用户可以远程监控消防系统的运行状态和火警信息，以便及 时做出应对措施。同时，系统还能够自动记录火灾发生的时间、地点等信息， 为后续的事故分析提供依据。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

海湾报警设备
海湾消防系统介绍剖析
海湾报警设备
海湾消防系统介绍剖析
海湾报警设备
海湾消防系统介绍剖析
海湾报警设备
海湾消防系统介绍剖析
海湾报警设备
海湾消防系统介绍剖析
a、消防电（2）
海湾消防系统介绍剖析
消防泵
消防主机
远程联动盘
喷淋泵 排烟风机
正压送风机
消防主机
a、消防电（3）
海湾消防系统介绍剖析
水流指示器
信号蝶阀
水力警铃
消火栓
喷淋头
水泵接合器
海湾消防系统介绍剖析
型号：ZSTX-( )/( )* 此为下垂型喷头，应下垂式 安装在指定位置上。由于其下垂方向的喷水强 度较好，在没有碰撞的地方，是应用最实际的 类型。
直立型喷头
海湾消防系统介绍剖析
型号：ZSTZ-( )/( )*
此为直立型喷头，应直立安装指定位置上，适 用于商场、办公楼、酒店等场所。保护做假天 花以上的设备，及不装假天花的厂房、停车场 的地方。
测器 6、JTY-HM-GST102型线型光束感烟火灾探测器 7、JTG-ZW-G1型点型紫外火焰探测器 8、GST-BMQ-1B型电子编码器(带I2C接口)
海湾报警设备
9、JTY-GF-GSJT103/B型点型家用光电感烟火灾探测
器
海湾消防系统介绍剖析
10、GST-LD-8306型接口模块
喷头通用技术参数
试验压力：
海湾消防系统介绍剖析
3MPa
公称口径：
15mm
20mm
连接螺数：
1/2"
3/4"
流量系数：
80±4
115±9
响应时间指数 RTI(m.s)1/2
Ø3mm 34
Ø5mm 75
温感玻璃球额定动作温度
喷头温级 57 （℃）
玻璃球色别 橙
海湾消防系统介绍剖析
68 79 93
红黄 绿
1、JTY-GD-G3型点型海光湾消防电系统感介绍烟剖析火灾探测器 2、JTY-GM-GST9611型点型光电感烟火灾探测器 3、TW-ZCD-G3N型点型差定温火灾探测器 4、JTW-ZOM-GST9612型点型差定温火灾探测器 5、JTF-GOM-GST601型点型复合式感烟感温火灾探
141 182 227 蓝 紫紫
ZSFZ型湿式报警阀
产品结构 湿式报警阀主要由阀
海体湾消、防系阀统介瓣绍剖、析 阀盖、报警管道，系统内 外压力指示表及排水阀等组成。附加 设备有延迟器，水力警铃及压力开关。
工作原理 湿式报警阀是湿式自
动喷水灭火系统最核心的组件。水源 从阀体底部进入，通过阀体内自重关 闭止回的阀瓣后， 形成一个带有水压 的伺候状态系统。高位压力表指示系 统内压力，低位压力表指示系统外 〔供水〕 压力。当被保护区域发生火 警， 高温令喷头的温感元件炸开，喷 头喷水灭火，系统内压力下降，阀瓣 打开，水源不断进入系统内，流向开 启的喷头，持续喷水灭火。同时，少 量水源由阀座内孔进入报警管道，经 过滤器、延迟器，然后推动水力警铃 报警。另外，压力开关被启动后，发 出电讯号及起动补给水泵。
19、GST-LD-8314型火灾光警报器
海湾报警设备
20、HX-100A/B型火海灾湾消声防系光统介警绍剖析报器 21、GST-HX-F8501/2型火灾声/声光警报器 22、B-QB-GST100型区域火灾报警控制器 23、JB-QB-GST200型火灾报警控制器（联动型） 24、JB-QG-GST200型火灾报警控制器（联动型） 25、JB-QB-GST500型火灾报警控制器（联动型） 26、JB-QG-GST5000型火灾报警控制器（联动型 ） 27、JB-QG-GST9000型火灾报警控制器（联动型） 28、ZF-101型火灾显示盘
直立边墙型喷头
海湾消防系统介绍剖析
型号：ZSTB(15)/( )* 此为直立边墙型喷头，应直立式安装在边墙位
置上。对人员、货物往来频密的通道，停车场 出入口等场所，是较安全和简单的使用类型。
水平边墙型喷头
海湾消防系统介绍剖析
型号：ZSTBA( )/( )* 此为水平边墙型喷头，应水平式安装在边墙位
11、GST-LD-8313型隔离器
12、GST-LD-8319型编址接口模块
13、J-SAP-8401型手动火灾报警按钮
14、LD-8404型消火栓按钮
15、GST-LD-8300型单输入模块
16、GST-LD-8301型单输入/单输出模块
17、GST-LD-8302型切换模块
18、GST-LD-8303型双输入/双输出模块
火灾自动报警及消防联动系统的 管理
海湾消防系统介绍剖析
消防系统
海湾消防系统介绍剖析
一、消防报警设备的介绍 火灾自动报警及消防联动系统,有消防自动报警、
消防水、消防通讯、消防报警外接设备组成。 a、消防电: b、消防水 c、消防通讯
二、联动编程 1、报警设备的联动关系 2、联动设备的具体分析
消防主机
置上，其挡水板有字的一面朝上，其横向洒水 喷射较远，适合于间隔多、层高不大和不做吊 顶的房间，是酒店客房最常用的类型。
喷头型号
海湾消防系统介绍剖析
：两括号皆为可选数据，前括号为公称口径， 有15mm和20mm，参阅下表1； 后括号为动作温度，有不同的级数，见下表2。 也可按不同型号和口径，提供开式喷头。
a、消防电（1）
海报 警铃 声光报警 控制模块 信息反馈模块 模块24V 联动24V 消防电话
消防栓
能美系统图
海湾消防系统介绍剖析
海湾消防系统介绍剖析
消防主机
回路卡
模块箱
烟感
温感
手报
警铃
声光报警
海湾消防系统介绍剖析
控制模块
信息反馈模块
消防电话
消防栓
海湾报警设备
消防电源
音源
消防广播
音控 功效
CD
卡机 分区 音量 监听
b、消防水（1）
海湾消防系统介绍剖析
高区
中区
低区
过滤器机
市政水
蝶阀
水流控制阀
消防 水箱
温(干)式报警阀预作用阀
现场消火栓
压力表
压力表
止回阀
止回阀
蝶阀和软连接
消防水泵
蝶阀和软连接
蝶阀和软连接
喷淋水泵
蝶阀和软连接
海湾消防系统介绍剖析
湿式报警阀
干式报警阀
ZSFG 型杠杆雨淋阀
产品结构 海湾消防系统介绍剖析
ZSFG 型杠杆雨淋阀具有防复 位机构及阀体外人工复位机构。 主要由供水信号蝶阀、雨淋阀 本体、手动紧急装置、防复位 机构、报警试验阀、自动滴水 阀、排水阀、电磁阀、单向阀、 过滤器、压力表、压力开关、 水力警铃及管路等组成。可与 供水管网、洒水喷头、水幕头、 水雾喷头、火灾报警器等分别 组成不同功能的系统。
