电子产物经常使用防水设计和防水处置方法之马矢随着苹果三星等行业巨头把手机防水搬上舞台,电子产物防水又一次回到公众视野,虽然我们不能也不需要长期带着某种电子设备在水下工作和生活,但有时生活中的意外会电子产物瞬间殒命,比如现在跑步运动的人辣么多,运动耳机就成了慢跑伴侣,但汗水或者雨水时常会侵扰耳机,久而久之耳机pcba就会被腐蚀,同样的问题也存在于其它电子产物中,所以高品质的产物防水防潮防酸碱腐蚀应该成为一种标配.但让产物防水实际上是个较复杂的工艺,需要内外结合的设计,苹果就为了iphone7系列和iwatch上花了很多心思,终于实现ip68,青山新资料小编认为如何让产物防水工艺更简单,需要我们去思考改进并年夜胆检验考试.电子产物罕见的防水设计方案一、结构防水结构防水是电子产物防水最为传统的模式,也应该是年夜大都工程师们最先想到的法子,主题思想是疏水,导流,外部封装与内部电气部份的有效隔离,产物的模具设计以及各种封堵是要点,固然越是复杂模具的本钱也不廉价.比如前几年部份防水手机在设计耳机孔,充电口时候采纳防水盖等设计方法,就是从外部着手去堵水,从而到达防水的目的.手机防水设计即即是从结构上做很多的改变依然无法更好的阻止水气的浸入,因为电子产物特别是手机、耳机类的产物是使用非常频繁的产物,使用者对外观的人为非人为破坏都是随时存在的,外观在使用过程中自身也存在着变形的风险,外观结合处的缝隙也会随之变形,成为潜在的担心.二、灌封防水灌封方式防水目前罕见的是采纳环氧树脂灌封胶,是用于电子产物模组的灌封,可以将整个pcb板包裹其中,从而起到防水、防潮、防盐雾、防霉菌、抗震、抗外力冲击等,环氧树脂是饱和性树脂,以其为基材生产的环氧树脂灌封胶具有本体强度高、粘接力强、耐候性好、收缩率低、绝缘强度高、无毒环保等特性,灌封后能在45120℃间稳定的机械和电气性能.能对电路板全方位呵护,极年夜提高电路板的使用寿命.但同时也存在一些比力致命的问题,比如pcb板的散热将会非常受影响,最麻烦的是产物几乎没有返修的可能,或者说返修本钱过高.电子产物树脂灌封胶防水三、概况涂层防水(1)三防漆类三防漆也叫线路板呵护油、披覆油、防水胶、绝缘漆、防潮漆,三防漆类产物普遍比力厚,基本上涂层厚度会到达50微米,散热欠好,粘稠度高,一公斤产出比力低,干燥慢,甚至要一两小时才华干,三防漆是在电子产物pcb板上涂覆固化一层胶膜,用于电路板防潮、防腐蚀、防盐雾,但这层膜只能防护潮气和少量的水份,如果电子产物完全浸入水中工作它就会失效;由于三防漆自身工艺原因,因此不抗摔、不抗振动,受外力冲击容易剥落,对pcb板的防护作用非常有限,用肉眼直接观察很难看出来是否涂覆均匀.目前很多三防漆依然使用挥发性溶剂,对人体与环境有很年夜伤害,这对一些产物要出口欧美的制造企业来说环保不能达标.灌封胶对电路板的防护作用超越三防漆.如果只要起到一个最基本的防护作用,是可以选用三防漆防护.电路板三防漆(2)pcb纳米涂层电路板纳米防水涂层,是一种纳米新资料,也叫纳米涂层,目前较理想的三防漆替代品,厚度仅24微米,肉眼看不到,在pcb概况形成一张极薄的网,有效降低pcb概况能量,形成荷叶效应,散热性能好,不影响连接器正常导电,防水可以到达ipx5,基本满足生活防水标准,也可以防腐蚀,抗酸碱盐.目前中高端运动耳机防汗就用这种涂层技术,还有电子烟防烟油对电路板的腐蚀也是这种村料,因为电子烟烟油一旦漏到主板上,将对主板上的元器件造成腐蚀,包括即将要上市的iphone 7据外媒根据苹果公司的新专利猜想说也可能用这种涂层的.纳米涂层在把持方面非常简单,直接把线路板在纳米防水液里浸泡几秒取出来自然晾置10分钟就可以了.无需等候24小时,维修方便,而且符合rohs,reach,msds欧盟环保认证,行业内口碑和品质都比力好的是青山新材tis纳米涂层,青山新材已与知名耳机厂商牵手合作.pcb纳米涂层概况超疏水现象电子产物防水防潮罕见处置方法目前市场上的电子产物纳米防水防腐蚀资料年夜体上分为以下三种,各有优缺点,在此青山新材小编简要的总结一下几种防水涂层的性能,为广年夜即将要使用纳米防水涂料的生产者提供一点参考.一、概况喷雾式纳米防水涂层采纳概况喷雾的形式,使手机或者平板电脑概况形成一层纳米膜,从而从外部阻止水气的进入,到达防水的效果手机防水喷涂优点:把持简单缺点:抗磨损能力较弱,究竟涂层是在产物的外壳部份,外壳是各种物品接触最密切的部份,面对太多复杂的使用环境,损伤率会年夜年夜加快,而且产物在使用的过程中外观有变形的风险,一旦变形就无法保证水气对内部电路板的影响.建议:可使用到一些短时间需要防水功能的产物上二、镀膜机真空喷雾式防水涂层这种技术是采纳真空镀膜机将防水剂在真空条件下采纳喷雾的形式从产物外观的隙缝中喷入产物内部,目的还是为了让防水剂更广泛的去接触电路部份,但由于各种产物的外观结构纷歧样,密封性也纷歧致,所以喷雾之后防水剂在产物内部形成的涂层往往不完整.优点:可多台设备同时运作,加快效率缺点:需要购买一定命量的设备,首先设备的质量会影响镀膜的质量,况且有些设备的宣传效果远年夜于实际应用效果,因此在很年夜水平上会受制于设备的性能,依照其原理来看,分歧的手机,分歧的密封水平城市对产物内部的喷雾效果有分歧的反应,很容易造成覆膜不完整,良率欠好保证.建议:要有比力好的设备,还要有好的防水剂.手机防水真空镀膜机三、pcba浸泡式纳米涂层这种技术是目前比力有趋势的做法,即将pcb上的元器件全部贴装完成后在生产线加入一道工序,就是将线路板直接在纳米防水液中浸泡,浸泡时间只需35秒,取出后自然常温晾置10分钟左右即可装壳,非常方便,无须购置镀膜机之类的设备,结膜也很完整.重中之重在于所使用的纳米液的品质一定要过关,而且能到达国际市场对产物品质的要求,比如青山新材tis纳米防水液就能rohs,reach 168项检测认证,以及msds化学品平安检测,膜厚只有24微米,肉眼不偏见,微观上由非常细微的纳米颗粒组成一张防水网,但纳米颗粒间有空隙,利用气相沉淀原理有效的降低pcb 板概况能量,使水滴与线路板概况的接触角变年夜,形成荷叶效应,超市疏水,由于涂层很薄,因此散热性能很好,而目前市面上罕见的三防漆类产物,普遍膜厚50微米左右,散热和环保性能都要比tis 纳米涂层差.同时纳米涂层式防潮防水因为其优异的性能而逐渐成为趋势,据相关消息透露即将要发布的iphone 7/7 plus就会采纳这种纳米防水涂层,包括360发布的新品全身水洗手机,meizu ep51运动耳机等都采纳的纳米涂层防水资料和技术.国内市场以青山新资料tisnm纳米涂层为代表的资料已被知名耳机厂商,电子烟厂商,军工企业,空调巨头等广泛采纳.手机纳米防水pcb纳米防水涂层浸泡作业图优点:把持简单,无须增加设备投入,无须真空环境,涂布均匀,只需要将pcba在纳米防水液中浸泡几秒就可以,做完涂层后其实不影响连接器的导电性,可以防酸碱盐腐蚀,因为直接涂布在pcb板上,产物外观的变形损伤不会对pcb形成明显的影响,由于是基于pcba浸泡涂布的,所以几乎适用于所有电子产物.缺点:目前还无法单靠pcb纳米涂层做到7级以上防水,只适用于生活防水建议:纳米防水液的选择很重要,市场上各种纳米防水涂料,价格差距很年夜,固然性能差距也很年夜,这就要求我们制造商要多测试同类型产物,比较性能,最终选择质量优异的纳米涂料.不论纳米涂层如何去涂布,其核心是纳米防水液,纳米防水液的科技含量将直接决定纳米涂层的性能和质量,因此选择质量可靠,口。
电子产品防水方案设计电子产品防水方案设计一、电子产品常见的三种防水设计方案1. 结构防水结构防水是电子产品防水最为传统的模式,也是大多数工程师们最先想到的办法。
主旨:疏水,导流,外部封装与内部电气部分的有效隔离。
要点:产品的模具设计以及各种封堵,当然越是复杂模具的成本也不便宜。
比如前几年部分防水手机在设计耳机孔,充电口时候采用防水盖等设计方法,就是从外部着手去堵水,从而达到防水的目的。
图手机防水设计即便是从结构上做很多的改变依然无法更好的阻止水气的浸入,因为电子产品特别是手机、耳机类使用非常频繁,使用者对外观的破坏(人为或非人为)都是随时存在的,外观在使用过程中也会存在着自身变形的风险,外观结合处的缝隙也会随之变形,成为潜在的担忧。
2. 灌封防水灌封方式防水目前常采用环氧树脂灌封胶,是用于电子产品模组的灌封,可以将整个PCB板包裹其中,从而起到防水、防潮、防盐雾、防霉菌、抗震、抗外力冲击等。
环氧树脂灌封胶优点:具有本体强度高、粘接力强、耐候性好、收缩率低、绝缘强度高、无毒环保等特性,灌封后能在-45-120℃间稳定的机械和电气性能。
能对电路板全方位保护,极大提高电路板的使用寿命。
缺点:同时也存在一些比较致命的问题,比如PCB板的散热将会非常受影响,最麻烦的是产品几乎没有返修的可能,或者说返修成本过高。
图电子产品树脂灌封胶防水3. 表面涂层防水(1)三防漆类三防漆也叫线路板保护油、披覆油、防水胶、绝缘漆、防潮漆,三防漆类产品防水效果并不好,主要有以下几方面缺点:普遍比较厚,散热不好,粘稠度高;三防漆涂覆固化的这层胶膜只能防护潮气和少量的水份;不抗摔、不抗振动,受外力冲击容易剥落;目前很多三防漆依然使用挥发性溶剂,对人体与环境有很大伤害。
但是如果只要起到一个最基本的防护作用,是可以选用三防漆防护。
图电路板三防漆(2)PCB纳米涂层电路板纳米防水涂层,是一种纳米新材料,也叫纳米涂层,目前是一种较理想的三防漆替代品。

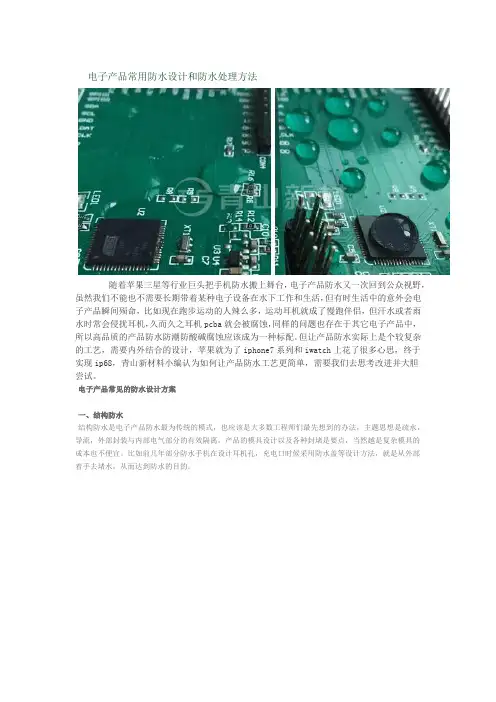

电子产品常用防水设计和防水处理方法随着苹果三星等行业巨头把手机防水搬上舞台,电子产品防水又一次回到公众视野,虽然我们不能也不需要长期带着某种电子设备在水下工作和生活,但有时生活中的意外会电子产品瞬间殒命,比如现在跑步运动的人辣么多,运动耳机就成了慢跑伴侣,但汗水或者雨水时常会侵扰耳机,久而久之耳机pcba就会被腐蚀,同样的问题也存在于其它电子产品中,所以高品质的产品防水防潮防酸碱腐蚀应该成为一种标配。
但让产品防水实际上是个较复杂的工艺,需要内外结合的设计,苹果就为了iphone7系列和iwatch上花了很多心思,终于实现ip68,青山新材料小编认为如何让产品防水工艺更简单,需要我们去思考改进并大胆尝试。
电子产品常见的防水设计方案一、结构防水结构防水是电子产品防水最为传统的模式,也应该是大多数工程师们最先想到的办法,主题思想是疏水,导流,外部封装与内部电气部分的有效隔离,产品的模具设计以及各种封堵是要点,当然越是复杂模具的成本也不便宜。
比如前几年部分防水手机在设计耳机孔,充电口时候采用防水盖等设计方法,就是从外部着手去堵水,从而达到防水的目的。
手机防水设计即便是从结构上做很多的改变依然无法更好的阻止水气的浸入,因为电子产品特别是手机、耳机类的产品是使用非常频繁的产品,使用者对外观的人为非人为破坏都是随时存在的,外观在使用过程中自身也存在着变形的风险,外观结合处的缝隙也会随之变形,成为潜在的担忧。
二、灌封防水灌封方式防水目前常见的是采用环氧树脂灌封胶,是用于电子产品模组的灌封,可以将整个pcb板包裹其中,从而起到防水、防潮、防盐雾、防霉菌、抗震、抗外力冲击等,环氧树脂是饱和性树脂,以其为基材生产的环氧树脂灌封胶具有本体强度高、粘接力强、耐候性好、收缩率低、绝缘强度高、无毒环保等特性,灌封后能在-45-120℃间稳定的机械和电气性能。
能对电路板全方位保护,极大提高电路板的使用寿命。
但同时也存在一些比较致命的问题,比如pcb板的散热将会非常受影响,最麻烦的是产品几乎没有返修的可能,或者说返修成本过高。
电子产品常用防水设计和防水处理方法随着苹果三星等行业巨头把手机防水搬上舞台,电子产品防水又一次回到公众视野,虽然我们不能也不需要长期带着某种电子设备在水下工作和生活,但有时生活中的意外会电子产品瞬间殒命,比如现在跑步运动的人辣么多,运动耳机就成了慢跑伴侣,但汗水或者雨水时常会侵扰耳机,久而久之耳机pcba就会被腐蚀,同样的问题也存在于其它电子产品中,所以高品质的产品防水防潮防酸碱腐蚀应该成为一种标配。
但让产品防水实际上是个较复杂的工艺,需要外结合的设计,苹果就为了iphone7系列和iwatch上花了很多心思,终于实现ip68,青山新材料小编认为如何让产品防水工艺更简单,需要我们去思考改进并大胆尝试。
电子产品常见的防水设计方案一、结构防水结构防水是电子产品防水最为传统的模式,也应该是大多数工程师们最先想到的办法,主题思想是疏水,导流,外部封装与部电气部分的有效隔离,产品的模具设计以及各种封堵是要点,当然越是复杂模具的成本也不便宜。
比如前几年部分防水手机在设计耳机孔,充电口时候采用防水盖等设计方法,就是从外部着手去堵水,从而达到防水的目的。
手机防水设计即便是从结构上做很多的改变依然无法更好的阻止水气的浸入,因为电子产品特别是手机、耳机类的产品是使用非常频繁的产品,使用者对外观的人为非人为破坏都是随时存在的,外观在使用过程中自身也存在着变形的风险,外观结合处的缝隙也会随之变形,成为潜在的担忧。
二、灌封防水灌封方式防水目前常见的是采用环氧树脂灌封胶,是用于电子产品模组的灌封,可以将整个pcb板包裹其中,从而起到防水、防潮、防盐雾、防霉菌、抗震、抗外力冲击等,环氧树脂是饱和性树脂,以其为基材生产的环氧树脂灌封胶具有本体强度高、粘接力强、耐候性好、收缩率低、绝缘强度高、无毒环保等特性,灌封后能在-45-120℃间稳定的机械和电气性能。
能对电路板全方位保护,极大提高电路板的使用寿命。
但同时也存在一些比较致命的问题,比如pcb板的散热将会非常受影响,最麻烦的是产品几乎没有返修的可能,或者说返修成本过高。

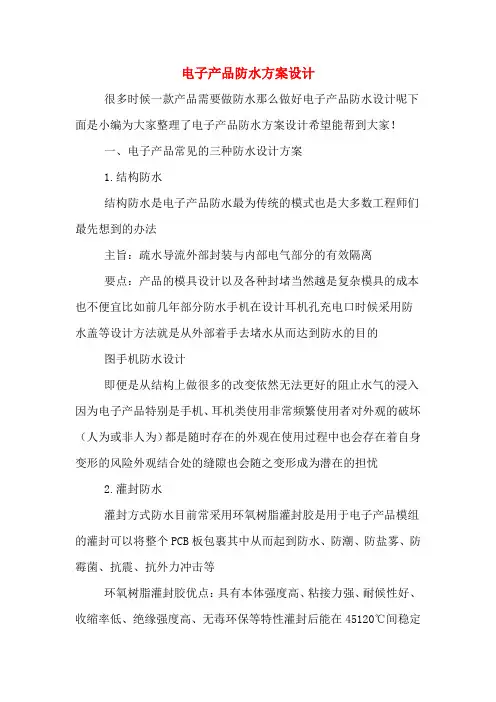

电子产品防水方案设计很多时候一款产品需要做防水那么做好电子产品防水设计呢下面是小编为大家整理了电子产品防水方案设计希望能帮到大家!一、电子产品常见的三种防水设计方案1.结构防水结构防水是电子产品防水最为传统的模式也是大多数工程师们最先想到的办法主旨:疏水导流外部封装与内部电气部分的有效隔离要点:产品的模具设计以及各种封堵当然越是复杂模具的成本也不便宜比如前几年部分防水手机在设计耳机孔充电口时候采用防水盖等设计方法就是从外部着手去堵水从而达到防水的目的图手机防水设计即便是从结构上做很多的改变依然无法更好的阻止水气的浸入因为电子产品特别是手机、耳机类使用非常频繁使用者对外观的破坏(人为或非人为)都是随时存在的外观在使用过程中也会存在着自身变形的风险外观结合处的缝隙也会随之变形成为潜在的担忧2.灌封防水灌封方式防水目前常采用环氧树脂灌封胶是用于电子产品模组的灌封可以将整个PCB板包裹其中从而起到防水、防潮、防盐雾、防霉菌、抗震、抗外力冲击等环氧树脂灌封胶优点:具有本体强度高、粘接力强、耐候性好、收缩率低、绝缘强度高、无毒环保等特性灌封后能在45120℃间稳定的机械和电气性能能对电路板全方位保护极大提高电路板的使用寿命缺点:同时也存在一些比较致命的问题比如PCB板的散热将会非常受影响最麻烦的是产品几乎没有返修的可能或者说返修成本过高图电子产品树脂灌封胶防水3.表面涂层防水(1)三防漆类三防漆也叫线路板保护油、披覆油、防水胶、绝缘漆、防潮漆三防漆类产品防水效果并不好主要有以下几方面缺点:普遍比较厚散热不好粘稠度高;三防漆涂覆固化的这层胶膜只能防护潮气和少量的水份;不抗摔、不抗振动受外力冲击容易剥落;目前很多三防漆依然使用挥发性溶剂对人体与环境有很大伤害但是如果只要起到一个最基本的防护作用是可以选用三防漆防护图电路板三防漆(2)PCB纳米涂层电路板纳米防水涂层是一种纳米新材料也叫纳米涂层目前是一种较理想的三防漆替代品它的厚度仅24微米肉眼看不到在PCB表面形成一张极薄的网有效降低PCB表面能量形成荷叶效应散热性能好不影响连接器正常导电防水可以达到IPx5基本满足生活防水标准也可以防腐蚀抗酸碱盐二、三种电子产品防水防腐蚀材料目前市场上的电子产品用的纳米防水防腐蚀材料大体上分为以下三种各有优缺点在此小编简要的总结一下几种防水涂层的性能为广大即将要使用纳米防水涂料的生产者提供一点参考1.表面喷雾式纳米防水涂层采用表面喷雾的形式使手机或者平板电脑表面形成一层纳米膜从而从外部阻止水气的进入达到防水的效果图手机防水喷涂优点:操作简单缺点:抗磨损能力较弱毕竟涂层是在产品的外壳部分外壳是各种物品接触最密切的部分面对太多复杂的使用环境损伤率会大大加快并且产品在使用的过程中外观有变形的风险一旦变形就无法保证水气对内部电路板的影响建议:可使用到一些短期需要防水功能的产品上2.镀膜机真空喷雾式防水涂层这种技术是采用真空镀膜机将防水剂在真空条件下采用喷雾的形式从产品外观的隙缝中喷入产品内部目的还是为了让防水剂更广泛的去接触电路部分但由于各种产品的外观结构不一样密封性也不一致所以喷雾之后防水剂在产品内部形成的涂层往往不完整图手机防水真空镀膜机优点:可多台设备同时运作加快效率缺点:需要购买一定数量的设备首先设备的质量会影响镀膜的质量况且有些设备的宣传效果远大于实际应用效果因此在很大程度上会受制于设备的性能按照其原理来看不同的手机不同的密封程度都会对产品内部的喷雾效果有不同的反应很容易造成覆膜不完整良率不好保证建议:要有比较好的设备还要有好的防水剂3.PCBA浸泡式纳米涂层这种技术是目前趋势所在即将PCB上的元器件全部贴装完成后在生产线加入一道工序就是将线路板直接在纳米防水液中浸泡浸泡时间只需35秒取出后自然常温晾置10分钟左右即可装壳非常方便无须购置镀膜机之类的设备结膜也很完整重中之重在于所使用的纳米液的品质一定要过关并且能达到国际市场对产品品质的要求这种产品膜厚只有24微米肉眼不可见微观上由非常细微的纳米颗粒组成一张防水网但纳米颗粒间有空隙利用气相沉淀原理有效的降低PCB板表面能量使水滴与线路板表面的接触角变大形成荷叶效应超市疏水由于涂层很薄因此散热性能很好而目前市面上常见的三防漆类产品普遍膜厚50微米左右散热和环保性能都要比TIS纳米涂层差图手机纳米防水图PCB纳米防水涂层浸泡作业图优点:操作简单无须增加设备投入无须真空环境涂布均匀只需要将PCBA在纳米防水液中浸泡几秒就可以做完涂层后并不影响连接器的导电性可以防酸碱盐腐蚀因为直接涂布在PCB板上产品外观的变形损伤不会对PCB形成明显的影响由于是基于PCBA浸泡涂布的所以几乎适用于所有电子产品缺点:目前还无法单靠PCB纳米涂层做到7级以上防水只适用于生活防水建议:纳米防水液的选择很重要市场上各种纳米防水涂料价格差距很大当然性能差距也很大这就要求我们制造商要多测试同类型产品对比性能最终选择质量优异的纳米涂料不论纳米涂层如何去涂布其核心是纳米防水液纳米防水液的科技含量将直接决定纳米涂层的性能和质量因此选择质量可靠口碑良好并且经测试实验性能表现稳定的纳米防水涂料是广大电子制造业厂家应该考虑的问题三、施工作业方式:刷涂表面漆比如常见的三防漆、防水胶还有目前的新材料纳米涂层都可以采用刷涂的方式施工作业刷涂方式操作起来比较灵活适合表面积比较小的线路板或者元器件单独涂覆图三防漆刷涂对于纳米涂层类材料也是可以采用刷涂的方式来作业可应用于局部防潮防水比如单个元器件另外在产品进行返修的时候如果更换过某些元器件则可以采用刷涂的方式在维修过的位置重新涂布纳米涂层当然还有其它不太常用的防水工艺比如用石蜡涂布、用白凡士林灌封、使用超密封机盒、硅橡胶灌封等但都会存在维修不便发热严重成本昂贵气味太大挥发物有害等大大小小的问题需要工程师根据产品特性及品质要求来选择合适的工艺和材料。

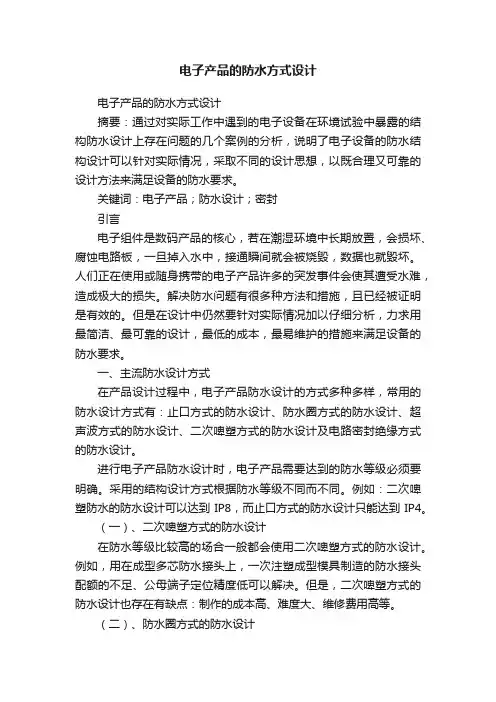

电子产品的防水方式设计电子产品的防水方式设计摘要:通过对实际工作中遇到的电子设备在环境试验中暴露的结构防水设计上存在问题的几个案例的分析,说明了电子设备的防水结构设计可以针对实际情况,采取不同的设计思想,以既合理又可靠的设计方法来满足设备的防水要求。
关键词:电子产品;防水设计;密封引言电子组件是数码产品的核心,若在潮湿环境中长期放置,会损坏、腐蚀电路板,一旦掉入水中,接通瞬间就会被烧毁,数据也就毁坏。
人们正在使用或随身携带的电子产品许多的突发事件会使其遭受水难,造成极大的损失。
解决防水问题有很多种方法和措施,且已经被证明是有效的。
但是在设计中仍然要针对实际情况加以仔细分析,力求用最简洁、最可靠的设计,最低的成本,最易维护的措施来满足设备的防水要求。
一、主流防水设计方式在产品设计过程中,电子产品防水设计的方式多种多样,常用的防水设计方式有:止口方式的防水设计、防水圈方式的防水设计、超声波方式的防水设计、二次啤塑方式的防水设计及电路密封绝缘方式的防水设计。
进行电子产品防水设计时,电子产品需要达到的防水等级必须要明确。
采用的结构设计方式根据防水等级不同而不同。
例如:二次啤塑防水的防水设计可以达到IP8,而止口方式的防水设计只能达到IP4。
(一)、二次啤塑方式的防水设计在防水等级比较高的场合一般都会使用二次啤塑方式的防水设计。
例如,用在成型多芯防水接头上,一次注塑成型模具制造的防水接头配额的不足、公母端子定位精度低可以解决。
但是,二次啤塑方式的防水设计也存在有缺点:制作的成本高、难度大、维修费用高等。
(二)、防水圈方式的防水设计一般采用软性材料来进行防水圈方式的防水设计,如硅胶、橡胶、TPU、PVC 等,在两个零件配合的缝隙处一般使用防水圈。
防水圈的工业方式有两种:一种为设计预留槽在接缝处,在进行固化前,将防水交替注入其中;另一种为弹性固态体通过模具成型,例如O型圈。
对于第一种工艺:目前使用也是比较普遍,通过点胶机进行防水质量的控制批量产品,但后续维修不方便。
