当前位置：文档之家 › 第三章 扩散工艺

第三章 扩散工艺

  • 格式：ppt
  • 大小：3.60 MB
  • 文档页数：45

下载文档原格式

  / 45

合集下载

第三章 扩散61

第三章 扩散61


解扩散方程， Q x2 x2 N( x ) exp( ) N s exp( ) 4 Dt 4 Dt Dt －高斯分布 Q Ns ―表面浓度 Dt NS 1/ 2 结深 x j 2 Dt (ln ) NB
T一定, t ↑ Xj ↑Ns↓; t一定, T ↑ Xj ↑Ns↓; Q不变
质量守恒：单位时间内，相距dx两个平面(单位积)间， 杂质数的变化量等于通过两个平面的流量差。
N ΔJ 2N dx J 2 J 1 ΔJ dx D 2 dx t dx x
故
N 2N D 2 t x
--扩散方程
3.3 扩散杂质的浓度分布
3.3.1 恒定表面源(浓度)扩散
，
N s2
2 N s1

tg (
1
D1 t 1 D2 t 2质分布的其他因素
3.4.1 硅中的点缺陷
缺陷：任何对周期晶格形成扰动都称为“缺陷” ①面缺陷：层错、多晶的晶粒间界等； ②线缺陷：位错等； ③点缺陷：杂质原子产生的缺陷，如空位、间隙、间隙 原子团。 空位缺陷：晶格上缺失一个Si原子。 0 ①中性空位V ②带一个负电荷的空位V ③带两个负 电荷的空位V-- ④带一个正电荷的空位V+

图3.13 硅中空位的能带图
3.4 影响杂质分布的其他因素
3.4.2 扩散系数与杂质浓度的关系
① N<ni,D与N无关，称本征扩散系数Di； ② N>ni,D与N有关，称非本征扩散系数De。 空位浓度与掺杂浓度 ①V0与N无关 ；②高掺杂施主可使V-和V-2浓度增加； ③高掺杂受主可使V+浓度增加。 各种空位以不同方式与离化的掺杂原子相互作用，具 有不同的ΔE和D。 扩散系数与空位浓度成正比

扩散&离子注入

扩散&离子注入
④
横向扩散（扩散问题）：
Xj横＝（0.75～0.85）Xj纵
3.3 扩散工艺
1. 扩散方法 根据杂质源的不同进行分类： 1)、固态源扩散
2)、液态源扩散
3)、气态源扩散
3.3 扩散工艺
扩散常用杂质源 杂质 砷（As） 磷（P） 磷（P） 硼（B） 硼（B） 硼（B） 锑（Sb） 杂质源 AsH3 PH3 POCl3 B2H6 BF3 BBr3 SbCl5 化学名称 砷烷（气体） 磷烷（气体） 三氯氧磷（液体） 乙硼烷（气体） 三氟化硼（气体） 三溴化硼（液体） 五氯化锑（固体）
P2O5 ＋ Si → P ＋ SiO2
3.3 扩散工艺
液态源扩散系统
3.3 扩散工艺
3)、气态源扩散

气态杂质源一般先在硅片表面进行化学反应生成 掺杂氧化层，杂质再由氧化层向硅中预扩散。

以B掺杂为例： B2H6+2O2 →B2O3+3H2O 2H2O+Si →SiO2+2H2 2B2O3+3Si →4B+3SiO2
（b）替位式扩散
3.2 扩散原理
杂 质 在 硅 中 的 扩 散
3.2 扩散原理
3. 杂质扩散方程
非克（Fick）第一定律：
J为扩散粒子流密度，定义为单位时间通过单位面 积的粒子数， D为扩散系数，是表征杂质扩散快慢 的系数，N是扩散粒子的浓度。非克第一定律表达 了扩散的本质即温度越高，浓度差越大，扩散就越 快。
3.6 离子注入工艺原理
1. 离子注入参数
1) 注入剂量φ 注入剂量φ是样品表面单位面积注入的离子总数。单位： 离子/cm2 。
I为束流，单位是库仑每秒（安培） t为注入时间，单位是秒 q为电子电荷，等于1.6×10－19库仑 n为每个离子的电荷数 A为注入面积，单位为cm2

半导体工艺与制造技术习题答案(第三章)

半导体工艺与制造技术习题答案(第三章)
4.从原子扩散的角度举例说明氧化增强扩散和氧化阻滞扩散的机理。
氧化增强扩散机理：硅氧化时，在 Si-SiO2 界面附近产生了大量的间隙 Si 原子，过剩的间 隙 Si 原子可以和替位 B 相互作用，从而使原来处于替位的 B 变为间隙 B。当间隙 B 的近邻 晶格没有空位时，间隙 B 就以间隙方式运动；如果间隙 B 的近邻晶格出现空位时，间隙 B 又可以进入空位变为替位 B。这样，杂质 B 就以替位-间隙交替的方式运动，其扩散速度比 单纯的替位式扩散要快。 氧化阻滞扩散 机理： 用锑代替硼的扩散实验表明，氧化区正下方锑的扩散结深小于保护区 下方的扩散结深，说明在氧化过程中锑的扩散被阻滞。这是因为控制锑扩散的主要机制是空
3.杂质原子的扩散方式有几种？它们各自发生的条件是什么？
答：杂质原子的扩散方式主要有替位式和间隙式两大类。其中替位式分为交换式和空位式。 交换式是由于相邻两原子有足够高的能量，互相交换位置；空位式是由于有晶格空位，相邻 原子能够移动过来。间隙式分为挤出机制和 Frank-Turnbull 机制，挤出机制中，杂质原子踢 出晶格位置上的原子，进入晶格位置；Frank-Turnbull 机制中，杂质原子以间隙的方式进行 扩散运动，遇到空位可被俘获，成为替位杂质。
菲克第二定律表达式为：
针对不同边界条件求出该方程的解，可得出杂质浓度 C 的分布，即 C 与 x，t 的关系。
6.分别写出恒定表面源扩散和有限表面源扩散的边界条件、初始条件、扩散杂质 的分布函数，简述这两种扩散的特点。
答：（1）恒定表面源扩散 边界条件： 初始条件： 扩散杂质的分布函数，服从余误差分布
特点： 杂质分布形式：表面杂质浓度 Cs；时间、温度与扩进杂质总量； 结深：温度、时间与结深； 杂质浓度梯度：Cs 越大或 D 越小的杂质，扩散后的浓度梯度将越大。

扩散的工艺

扩散的工艺

----主要设备、热氧化、扩散、合金扩散部 2002年7月前言：扩散部按车间划分主要由扩散区域及注入区域组成，其中扩散区域又分扩散老区和扩散新区。

扩散区域按工艺分，主要有热氧化、扩散、LPCVD、合金、清洗、沾污测试等六大工艺。

本文主要介绍热氧化、扩散及合金工艺。

目录第一章：扩散区域设备简介……………………………………第二章：氧化工艺第三章：扩散工艺第四章：合金工艺第一章：扩散部扩散区域工艺设备简介炉管设备外观：扩散区域的工艺、设备主要可以分为：炉管：负责高温作业，可分为以下几个部分：组成部分功能控制柜→对设备的运行进行统一控制；装舟台：→园片放置的区域，由控制柜控制运行炉体：→对园片进行高温作业的区域，由控制柜控制升降温源柜：→供应源、气的区域，由控制柜控制气体阀门的开关。

FSI：负责炉前清洗。

第二章：热氧化工艺热氧化法是在高温下（900℃-1200℃）使硅片表面形成二氧化硅膜的方法。

热氧化的目的是在硅片上制作出一定质量要求的二氧化硅膜，对硅片或器件起保护、钝化、绝缘、缓冲介质等作用。

硅片氧化前的清洗、热氧化的环境及过程是制备高质量二氧化硅膜的重要环节。

2. 1氧化层的作用2．1．1用于杂质选择扩散的掩蔽膜常用杂质(硼,磷,砷等)在氧化层中的扩散系数远小于在硅中的扩散系数，因此氧化层具有阻挡杂质向半导体中扩散的能力。

利用这一性质，在硅上的二氧化硅层上刻出选择扩散窗口，则在窗口区就可以向硅中扩散杂质，其它区域被二氧化硅屏蔽，没有杂质进入，实现对硅的选择性扩散。

1960年二氧化硅就已被用作晶体管选择扩散的掩蔽膜，从而导致了硅平面工艺的诞生，开创了半导体制造技术的新阶段。

同时二氧化硅也可在注入工艺中，作为选择注入的掩蔽膜。

作为掩蔽膜时，一定要保证足够厚的厚度，杂质在二氧化硅中的扩散或穿透深度必须要小于二氧化硅的厚度，并有一定的余量，以防止可能出现的工艺波动影响掩蔽效果。

2．1. 2缓冲介质层其一：硅与氮化硅的应力较大，因此在两层之间生长一层氧化层，以缓冲两者之间的应力，如二次氧化；其二：也可作为注入缓冲介质，以减少注入对器件表面的损伤。

扩散工艺知识

扩散工艺知识

第三章 扩散工艺在前面“材料工艺”一章，我们就曾经讲过一种叫“三重扩散”的工艺，那 是对衬底而言相同导电类型杂质扩散。

这样的同质高浓度扩散，在晶体管制造中 还常用来作欧姆接触，如做在基极电极引出处以降低接触电阻。

除了改变杂质浓 度，扩散的另一个也是更主要的一个作用，是在硅平面工艺中用来改变导电类型，扩散是一种普通的自然现象，有浓度梯度就有扩散。

扩散运动是微观粒子原 子或分子热运动的统计结果。

在一定温度下杂质原子具有一定的能量，能够克服 某种阻力进入半导体，并在其中作缓慢的迁移运动。

一．扩散定义在高温条件下，利用物质从高浓度向低浓度运动的特性，将杂质原子以一定 的可控性掺入到半导体中，改变半导体基片或已扩散过的区域的导电类型或表面 杂质浓度的半导体制造技术，称为扩散工艺。

二．扩散机构杂质向半导体扩散主要以两种形式进行：1．替位式扩散一定温度下构成晶体的原子围绕着自己的平衡位置不停地运动。

其中总有一 些原子振动得较厉害，有足够的能量克服周围原子对它的束缚，跑到其它地方， 而在原处留下一个“空位”。

这时如有杂质原子进来，就会沿着这些空位进行扩 散，这叫替位式扩散。

硼（B ）、磷（P ）、砷（As ）等属此种扩散。

2．间隙式扩散构成晶体的原子间往往存在着很大间隙，有些杂质原子进入晶体后，就从这 个原子间隙进入到另一个原子间隙，逐次跳跃前进。

这种扩散称间隙式扩散。

金、 铜、银等属此种扩散。

三．扩散方程扩散运动总是从浓度高处向浓度低处移动。

运动的快慢与温度、浓度梯度等 有关。

其运动规律可用扩散方程表示，具体数学表达式为：a N、 ——=D V 2N（3-1）a t在一维情况下，即为：a N a 2N ---- =D------- a t a x 2 式中：D 为扩散系数，是描述杂质扩散运动快慢的一种物理量；N 为杂质浓度；t 为扩散时间；x 为扩散到硅中的距离。

四．扩散系数杂质原子扩散的速度同扩散杂质的种类和扩散温度有关。

第3章 扩散(掺杂工艺)精简

第3章 扩散(掺杂工艺)精简
电子信息与计算机工程系
以替位式推导） 扩散系数（以替位式推导）
a a J = aC x − ,t ÷v − aC x + ,t ÷v P P 2 2 ∂C(x,t) 2 = − a Pv ∂x D = a 2 Pv (cm2/s)
a aC x − ,t Pv 2
电子信息与计算机工程系
间隙式扩散
Wi=0.61.2eV
跳跃率
P
间隙原子扩散势场示意图
i
按照玻尔兹曼统计规律，获得大于能过 按照玻尔兹曼统计规律，获得大于能过Wi的几率正比于exp(-Wi／kT)
k：玻尔兹曼常数 ： kT:平均振动能，0.026eV 平均振动能， 平均振动能 υ0：振动频率，1013-1014/s ：振动频率，
CB
0
xj1 xj2 xj3
x
C ( x,t ) = Cs erfc x 2 Dt
电子信息与计算机工程系
恒定表面源扩散
结深
CB Dt = A Dt x = 2 erfc−1 j C s
∞ Dt Q = ∫ C(x,t )dx = 2C = 1.13C Dt s π s 0 x2 − C ∂C(x,t) s e 4Dt =− ∂x x,t πDt
Pi = v0 e
−Wi / kT
电子信息与计算机工程系
空位浓度
替位式扩散Leabharlann n = Ne −Wv / kT
Pv = v0e
Ws
−(Wν +Ws )/kT
Wv + Ws ≈ 3 − 4eV
α
产生替位式扩散必需存在空位。 产生替位式扩散必需存在空位。 晶体中空位平衡浓度相当 室温下，替位式扩散跳跃率约每10 年一次。 低，室温下，替位式扩散跳跃率约每 45年一次。

第三章 扩散


3.5 扩散工艺
电炉 石英管
硅晶片
排气口 电炉
N2
液态杂质源
O2
3.6 扩散工艺的发展

自学
3.7 扩散层的质量参数
包括：结深xJ ，方块电阻R□(RS) ，表面浓度 NS, 击穿电压BV等。
①结深xj 定义：pn结的几何位置与扩散层表面的距离。 对erfc分布和高斯分布，其结深近似有相同的表达 式：
第三章 扩散
3.4 影响杂质分布的其他因素
3.4.1 硅中的点缺陷
缺陷：任何对周期晶格形成扰动都称为“缺陷”。 ①面缺陷：层错、多晶的晶粒间界等； ②线缺陷：位错等； ③点缺陷：杂质原子产生的缺陷，如空位、间隙、间隙 原子团。 空位缺陷：晶格上缺失一个 Si原子。主要包括4种： ①中性空位V0 ②带一个负电荷的空位V- ③带两个负电 荷的空位V-2 ④带一个正电荷的空位V+

3.4 影响杂质分布的其他因素

总的扩散系数
①低掺杂（本征扩散系数） Di= Di0+ Di++ Di-+ Di2②高掺杂（非本征扩散系数） De= Di0+ Di+(p/ni)+ Di-(n/ni)+ Di2-(n/ni)2 ni-本征载流子浓度；p-空穴浓度；n-电子浓度
引自李乃平《微电子器件工艺》

3.4 影响杂质分布的其他因素

横向扩散的影响 ①横向穿通效应； ②影响结电容。
3.5 扩散工艺

按扩散系统：开管、闭管、箱法； 按杂质源：固态，液态，气态；
：
3.5 扩散工艺
3.5.1 固态源扩散 组成：主要是掺杂元素的氧化物，如B2O3、P2O5、BN 形态：片状、粉状、乳胶状、薄膜（掺杂的多晶硅） 扩散方式： ①开管: 片状和粉状，与Si平分开，不接触。 ②箱法：杂质源和Si片放在有盖的石英箱里。 特点：恒定表面源扩散，即NS=NSi；兼有开管和闭管的优 点。 ③涂源法：将掺有扩散杂质的乳胶源旋涂在Si片上。 特点：适于各种扩散杂质。 ④薄膜法：用CVD方法先在Si片上淀积一层含扩散杂质的薄 膜，如SiO2、Poly-Si、Si3N4。 特点：工艺灵活。

扩散工艺知识

第三章扩散工艺在前面“材料工艺”一章，我们就曾经讲过一种叫“三重扩散”的工艺，那是对衬底而言相同导电类型杂质扩散。

这样的同质高浓度扩散，在晶体管制造中还常用来作欧姆接触，如做在基极电极引出处以降低接触电阻。

除了改变杂质浓度，扩散的另一个也是更主要的一个作用，是在硅平面工艺中用来改变导电类型，制造PN 结。

第一节 扩散原理扩散是一种普通的自然现象，有浓度梯度就有扩散。

扩散运动是微观粒子原子或分子热运动的统计结果。

在一定温度下杂质原子具有一定的能量，能够克服某种阻力进入半导体，并在其中作缓称为扩As ）t 为扩散时间；x 为扩散到硅中的距离。

四．扩散系数杂质原子扩散的速度同扩散杂质的种类和扩散温度有关。

为了定量描述杂质扩散速度，引入扩散系数D 这个物理量，D 越大扩散越快。

其表达式为：KT Ee D D ∆-=0（3-3）这里：D 0——当温度为无穷大时，D 的表现值，通常为常数；K ——玻尔兹曼常数，其值为8.023×10-5ev/o K ；T ——绝对温度，单位用“o K ”表示；E ∆——有关扩散过程的激活能，实际上就是杂质原子扩散时所必须克服的某种势垒。

扩散系数除与杂质种类、扩散温度有关，还与扩散气氛、衬底晶向、晶格完整性、衬底材料、本体掺杂浓度N B 及扩散杂质的表面浓度N S 等有关。

五．扩散杂质分布在半导体器件制造中，虽然采用的扩散工艺各有不同，但都可以分为一步法扩散和二步法扩散。

二步法扩散分预沉积和再分布两步。

一步法与二步法中的预沉积属恒定表面源扩散。

而二步法中的再扩散属限定表面源扩散。

由于恒定源和限定源扩散两者的边界和初始条件不同，因而扩散方程有不同的解，杂质在硅中的分布状况也就不同。

1．恒定源扩散在恒定源扩散过程中，硅片的表面与浓度始终不变的杂质（气相或固相）相接触，即在整个扩散过程中硅片的表面浓度N S 保持恒定，故称为恒定源扩散。

恒定源扩散的杂质浓度分布的表达式是：t 三个式中的e Dt x 42-为高斯函数，故这种杂质分布也叫高斯分布。

第三章 扩散


x
x+△ x+△x
3.2 扩散系数与扩散方程
j(x,t)
△S
j(x+△ j(x+△x,t)
x
x+△ x+△x
在t时刻这个小体积(＝△S·△x)内的杂质浓度为N(x,t)。在t+△t 时刻这个小体积( S·△x)内的杂质浓度为 内的杂质浓度为N(x,t)。 t+△ 时刻由于扩散而使浓度变为N(x ， t+△t) ． 则在△ 时刻由于扩散而使浓度变为 N(x，t+△ t)．则在 △ t 时间里该小体 积内的杂质数目由N(x,t) 变为N(x，t+△ 积内的杂质数目由N(x,t)△S△X 变为N(x，t+△t)△S△X，即杂质减 少了[N(x,t)-N(x,t+△t)]△ 少了[N(x,t)-N(x,t+△t)]△s△x。
3.2 扩散系数与扩散方程
j(x,t)
△S
j(x+△ j(x+△x,t)
而在这个过程中由于扩散进入该小体积的杂质原子数为 j(x,t)△s△t，扩散出去的杂质原子数为j(x+△x,t)△s△t，进出之差为 扩散出去的杂质原子数为j(x+△x,t)△ [j(x+△x,t)[j(x+△x,t)-j(x,t)]△s△t（在这段时间将J视为与t无关的函数） 在这段时间将J视为与t无关的函数）
的圆柱体内的间隙原子数． 于 x轴 、 长度为 、 截面积为 的圆柱体内的间隙原子数 ． 即 轴 长度为a、 截面积为1的圆柱体内的间隙原子数 N(x)·a，同样，在x+a处单位面积上的间隙原子数为 ，同样， 处单位面积上的间隙原子数为N(x+a)·a。 处单位面积上的间隙原子数为 。 因此，间隙原子在单位时间内通过单位截面积、由 x处跳跃到 因此， 间隙原子在单位时间内通过单位截面积、 处跳跃到 x+a处的原子数目为 处的原子数目为N(x)aPi，而由 而由x+a处跳跃到 处的原子数目 处跳跃到x处的原子数目 处的原子数目为 处跳跃到 为N(x+a)aPi 。

3第三章 扩散

缝隙进行的，这种依靠间隙方式而逐步跳跃前进的扩散方式称为间隙式扩散。 Na、K、Fe、Cu、Au 等杂质在由一个间隙位置到另外一个间隙位置必须穿 越一势能极大的位置，势垒高度Wi一般0.6-1.2ev，一般间 隙杂质在势能极小的位置做热振动，振动频率V0约为1013 －1014/s，室温下平均动能约为0.026ev，1200℃高温也只 有0.13ev。只有靠热涨落才能获得>Wi的能量。
第三章 扩散
E-mail:
1
掺杂：就是将所需的杂质，以一定的方式加入到半导体晶片 中，并使其在晶片中数量、分布形式和深度的分布符合预定 的要求的集成电路制造工艺。 掺杂的作用：制作pn结、欧姆接触区、IC中的电阻器、硅 栅和硅互连线等，是改变晶片电学性质，实现器件和电路纵 向结构的重要手段。掺杂技术包括热扩散、离子注入、合金 和中子嬗变等方法。
19
3.3.2 有限表面源扩散 扩散前在硅片表面先淀积一层杂质，在整个过程中，这
层杂质作为扩散源，不再有新源补充，杂质总量不再变化。 这种类型的扩散称为有限表面源扩散。 其扩散后杂质浓度分布为高斯函数分布
20
（2）
(3.26)
（1）
（3）
杂质高斯函数分布 （随时间变化） 21
将X=0代入 Cx,t Q（e3x2.24D6t）式中，可求出任何时刻t的表面浓
Q t0 C ser 2 fc xD d t x2 C s Dt
(3.19)
其中CB为硅衬底原有杂质浓度，A是仅与Cs CB比值有关的常数， A与Cs CB之间的关系如图3.7所示。
（2）结深
结深可根据C(x,t)=CB由3.18式得到：
xj
2
Detr f1cCB CS
A
Dt
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

D
t
x2
(3.3)
❖ 因为沿硅片深度方向的扩散是主要的关注之一，所以也
可把位置变量用沿着硅圆片深度方向(Z)取代，上式可改
写为：
C(z,t)D2Cz,t
t
z2
❖ 上式被称为菲克简单扩散方程
14
1.3扩散形式
❖ 扩散工艺是要将具有电活性的杂质，在一定温度，以一定 速率扩散到衬底硅的特定位置，得到所需的掺杂浓度以及 掺杂类型。
1) 菲克第一定律
2) －如果在一个有限的基体中存在杂质浓度梯
度 C x，则杂质将会产生扩散运动，而且杂质的扩 散方向是使得杂质浓度梯度减小。
3) 菲克第一定律：杂质的扩散流密度J正比于杂质浓度
梯度C x ，比例系数D定义为杂质在基体中的扩散
系数。表达式为:
J DC(x,t)
(3.1)
x
其中：C为杂质浓度,个/cm3 ；D为扩散系数， cm2/s ；J为杂
❖ 时间t=0时，初始条件：C(x,0)=0
❖
边界条件：C(0,t)=Cs
❖
以及： C(∞,t)=0
❖ 满足上述初始条件和边界条件的式（3.2）的解为
Cx,tCserfc2
x Dt
式中：Cs—恒定表面浓度 D—扩散系数 Dt —特征扩散长度
erfc 是余误差函数，x为距离坐标
16
恒定表面源扩散杂质浓度分布图
质净流量（单位面积单位时间内流过的原子个数），个 /cm2·s
虽然费克第一定律精确地描述了扩散过程，但在实际应用 中很难去测量杂质的扩散流密度。
10
dx
3) 菲克第二定律
A
J1
J2
讨论晶体中杂质浓度与扩散时间的关系
在均匀横截面A的长条材料上，取长度为dx的一小段，
J1 是流入这一段体积的流量，J2 是流出这一段体积
在实际工艺中，Cs的值一般都是杂质 在硅中的固溶度。
t3>t2>t1
C(x,t)
t1
固溶度：平衡态下，杂质可溶于半导 Cs 体材料中的最高浓度，与温度有关。
时间越长，扩散深度越深，表面
浓度不变前式对 x 积分，就可以
得到扩散杂质剂量随时间变化的 关系：
CB
0
t2 t3
x
xj1 xj2 xj3
Q C(x,t)dx 0
❖ 上式可以写为：
C(x,t)J(x,t)
t
x
❖ 代入菲克第一定律(3.1)得菲克第二定律：
C(x,t)
DCx,t
x
t
x
(3.2)
——费克第二定律最通用的表达式。
13
❖ 假设D和位置无关（杂质浓度很低时,可认为扩散系数与 浓度无关，D为常数) ，式3.2可以简化为：
C(x,t) 2Cx,t
开发合适的扩散工艺，预测和控制杂质浓度分布。 研究IC制造过程中其它工艺步骤引入的扩散过程对杂质 分布和器件电特性的影响。
6
1.1扩散的微观机制
间隙式杂质：存在与晶格间隙的杂质
替位式杂质：占据晶格位置的外来原子称为替位杂质。
(1) 间隙式扩散（interstitial） (2) 替位式扩散（substitutional）
❖晶体管的基区、发射区 ❖双极器件的扩散电阻 ❖在MOS制造中形成源和漏 ❖互连引线 ❖多晶硅掺杂 ❖太阳能电池
5
杂质扩散机构
❖ 扩散运动：物质的随机热运动，趋向于降低其浓度梯度；
即存在一个从高浓度区向低浓度区的净移动。
❖ 扩散工艺：利用杂质的扩散运动，将所需要的杂质掺入
硅衬底中，并使其具有特定的浓度分布。 ❖ 研究杂质在硅中的扩散运动规律目的何在呢？
的流量,流出该段体积的流量差为：
J2 J1
11
如果J2 ≠ J1 ，说明在这一小段体积中扩散物质的浓度发生了
变化，在这一体积元内杂质的数量为浓度和微分体积元（A·dx ）的乘积，因此连续性方程可以表示为：
Ad C tx A (J2J1)Ad J xx
或者：
dx
Cx,tJ
t
x
A
J1
J2
12
2CS
Dt
(3.4)
——扩散入硅片单位表面的杂质总量
17❖ 如果衬底杂质浓度为CB Nhomakorabea扩散杂质与衬底 杂质反型，计算扩散形成的PN结结深：
由于
3

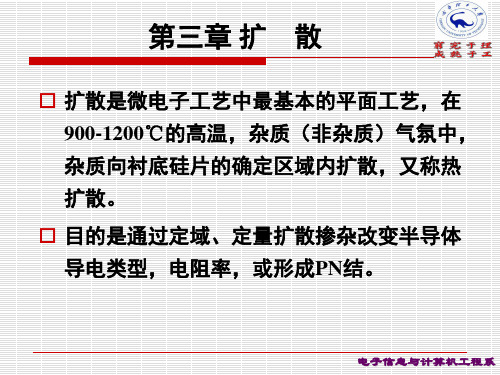

❖扩散是微电子工艺中最基本的工艺之一，是 在约1000℃的高温、p型或n型杂质气氛中， 使杂质向衬底硅片的确定区域内扩散，达到 一定浓度，实现半导体定域、定量掺杂的一 种工艺方法，也称为热扩散。
❖目的是通过定域、定量扩散掺杂改变半导体 导电类型，电阻率，或形成PN结。
4
扩散工艺在IC制造中的主要用途
LOGO
第三章 扩散工艺
1

主要内容
❖概述 ❖扩散原理（模型与公式） ❖实际扩散分布的分析 ❖扩散工艺和设备 ❖扩散工艺质量检测
2
概述
❖ 掺杂——将所需要的杂质按要求的浓度和分布掺入到半导
体材料中的规定区域，以达到改变材料导电类型或电学性 质的过程。 ❖ 掺杂的方法很多：合金法、扩散法、离子注入法。在IC制 造中主要采用扩散和离子注入法。 ❖ 合金掺杂——通过杂质材料与半导体材料合金的方法实 现掺杂的过程。 ❖ 离子注入掺杂——杂质通过离化、加速形成高能离子流， 靠能量打入半导体材料的规定区域、形成杂质分布的过程。 ❖ 高浓度深结掺杂采用扩散方法，高精度浅结采用离子注入 方法 ❖ 半导体器件制造中常用的掺杂杂质有磷、硼、砷，锑
❖ 两种方式：恒定表面源扩散和限定表面源扩散 ❖ 扩散工艺重要的工艺参数包括： ❖ ①杂质的分布 ❖ ②表面浓度 ❖ ③结深 ❖ ④掺入杂质总量
15
1) 预淀积扩散（菲克定律的第一类解）：杂质源通常为
气相源，原子自源蒸气输运到硅片表面，并扩散到硅
内，在扩散过程中源蒸气保持恒定的表面浓度，这种
扩散称为预淀积扩散,又称为恒定表面源扩散
体的晶格中，并以间隙-替位式扩散。 ❖ 这类扩散杂质的跳跃率随空位和自间隙等缺陷的
浓度增加而迅速增加。
8
间隙-替位式扩散
杂质原子被从晶 格位置“踢出”
(Kick-out)
A+I Ai
有两种机制可能使这
些杂质回到晶格位置
AV
。一种填隙杂质被一
个空位俘获。另一种
是杂质原子取代一个
硅原子的晶格位置。
9
1.2杂质扩散系数与扩散方程
B，P，一般作为替位式扩
散杂质，实际情况更复杂
，包含了硅自间隙原子的
作用，称填隙式或推填式
扩散
间隙扩散杂质：O，Au，Fe， 替位扩散杂质：As， Al，Ga，Sb，Ge。
Cu，Ni，Zn，Mg
替位原子的运动一般是以近邻处有空位为前题
7
3)间隙-替位式扩散 ❖ 许多杂质即可以是替位式也可以是间隙式溶于晶
