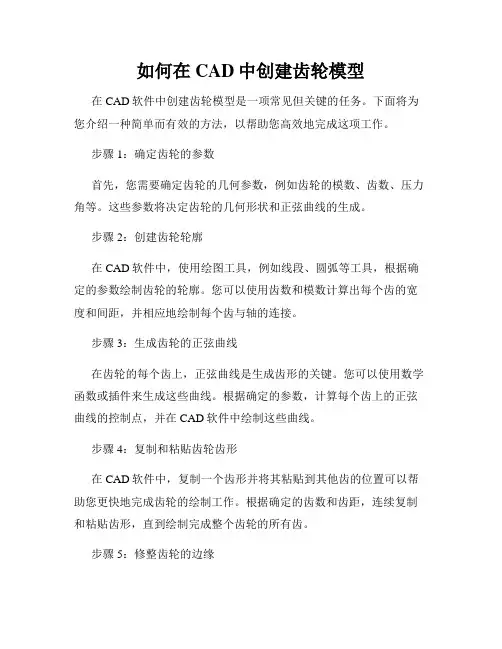

如何在CAD中创建齿轮模型在CAD软件中创建齿轮模型是一项常见但关键的任务。
下面将为您介绍一种简单而有效的方法，以帮助您高效地完成这项工作。
步骤1：确定齿轮的参数首先，您需要确定齿轮的几何参数，例如齿轮的模数、齿数、压力角等。
这些参数将决定齿轮的几何形状和正弦曲线的生成。
步骤2：创建齿轮轮廓在CAD软件中，使用绘图工具，例如线段、圆弧等工具，根据确定的参数绘制齿轮的轮廓。
您可以使用齿数和模数计算出每个齿的宽度和间距，并相应地绘制每个齿与轴的连接。
步骤3：生成齿轮的正弦曲线在齿轮的每个齿上，正弦曲线是生成齿形的关键。
您可以使用数学函数或插件来生成这些曲线。
根据确定的参数，计算每个齿上的正弦曲线的控制点，并在CAD软件中绘制这些曲线。
步骤4：复制和粘贴齿轮齿形在CAD软件中，复制一个齿形并将其粘贴到其他齿的位置可以帮助您更快地完成齿轮的绘制工作。
根据确定的齿数和齿距，连续复制和粘贴齿形，直到绘制完成整个齿轮的所有齿。
步骤5：修整齿轮的边缘在CAD软件中修整齿轮的边缘是非常重要的，这将使齿轮看起来更加真实并提高其应用效果。
您可以使用修剪或延伸工具来修整齿轮齿形的边缘，使其光滑而连续。
步骤6：添加孔和轴在齿轮的中央位置，根据齿轮的直径和孔的尺寸，在CAD中绘制一个孔。
这个孔是用来安装齿轮的轴。
确保孔的位置和尺寸与实际应用需求相符合。
步骤7：渲染和预览齿轮模型在完成齿轮的建模后，您可以使用CAD软件内置的渲染工具或插件将齿轮模型进行渲染，以获得更加逼真的效果。
您还可以应用材质和纹理来增加齿轮的视觉品质。
步骤8：保存和导出齿轮模型一旦完成齿轮的建模和渲染，将模型保存为合适的CAD文件格式，以便后续编辑和导入其他工程项目中。
以上是使用CAD软件创建齿轮模型的主要步骤。
请注意，这只是一个简单的教程，具体的步骤可能因软件版本和个人偏好而有所差异。
但是，这个教程提供了一个基本的框架，可以帮助您快速入门并掌握齿轮建模的基本技巧。
如何在CAD中绘制齿轮齿轮是机械传动中常见的元件，其主要用途是在旋转或轴向平移的机械装置中传递动力、扭矩和转速。
在CAD软件中绘制齿轮可以帮助工程师和设计师更好地进行机械设计、装配和分析。
本文将介绍如何在CAD软件中绘制齿轮的方法和一些常用的绘制技巧。
首先，在CAD软件中打开一个新的绘图文件，并选择一个合适的坐标系。
根据齿轮的要求，我们可以根据实际需要选择一个适当的坐标系，比如直角坐标系或极坐标系。
接下来，确定齿轮的基本参数，包括齿数、模数、压力角等。
齿数是指齿轮上的齿的数量，模数是指齿轮齿距与齿数的比值，压力角是指齿轮齿廓与齿轮轴线之间的夹角。
根据齿轮的基本参数，我们可以开始绘制齿轮的轮廓。
首先，绘制一个与齿轮的外接圆相等的圆。
然后，根据齿数在这个圆周上均匀划分出相应数量的等分点。
接下来，将这些等分点连接起来，可以得到齿轮的齿廓。
具体的连接方式可以根据不同的需求选择，比如直线连接或圆弧连接。
然后，根据齿轮的模数和压力角，可以确定齿轮的齿廓。
根据齿轮齿廓的类型和设计要求，可以选择不同的方法进行绘制，比如直线绘制法、圆弧绘制法或渐开线绘制法。
除了齿轮的齿廓，还需要绘制齿轮的中心孔和轴孔。
中心孔是用于将齿轮安装在轴上的孔，轴孔是用于连接齿轮和轴的孔。
在绘制齿轮的过程中，还需要注意一些绘制技巧。
首先，绘制齿轮的轮廓时，可以使用CAD软件提供的基本绘图工具，比如直线工具、圆工具和圆弧工具。
其次，可以使用CAD软件提供的绘图命令，比如旋转命令和镜像命令，来进行快速和准确的绘制。
此外，还可以使用CAD软件提供的捕捉功能，比如点捕捉和对象捕捉，来辅助绘制。
最后，完成齿轮的绘制后，可以对齿轮进行编辑和修整。
比如，可以调整齿轮的齿廓和齿距，以满足实际需求。
此外，可以进行齿轮的分析和仿真，来验证齿轮的设计和性能。
总之，在CAD软件中绘制齿轮需要掌握一定的绘图技巧和操作方法。
通过合理选择坐标系、确定基本参数、绘制齿廓、绘制孔和修整齿轮，可以实现高质量的齿轮绘制。
直齿圆柱齿轮创建过程1、设置齿轮参数（“工具”→“参数”）添加参数：模数M=2；齿数Z=32；压力角ALPHA=20；齿宽B=10。
2、草绘四个圆（1）、选TOP面为草绘平面；（2）、从大到小分别画四个同心圆，并建立如下关系式（“工具”→“关系”）：d=m*z……………………分度圆直经da=m*(z+2)………………齿顶圆直经df=m*(z-2.5)……………..齿根圆直经db=d*cos(alpha)………….基圆直经及sd0=da……………………sd0为图中所选取的齿顶圆对应尺寸代号sd1=d……………………..sd1为图中所选取的分度圆对应尺寸代号sd2=db……………………sd2为图中所选取的基圆对应尺寸代号sd3=df…………………….sd3为图中所选取的齿根圆对应尺寸代号3、通过“拉伸”创建齿顶圆柱实体(1)、选TOP面为草绘平面；（2）、进入草绘后，采用“通过边创建图元”方式，选图中的齿顶圆，作为草绘图形；（3）、反向拉伸；深度值为：b4、创建基准坐标系“CSO”(注：如前两步选用的草绘平面是FRONT面，则此步不用操作。
) 执行基准坐标系命令，在模型树中选取基准坐标系“PRT_CSYS_DEF”，以此为基础坐标系，然后在“坐标系”对话框中，选“定向”，在其下面的“关于X”栏中输入角度：“-90”。
5、创建基准曲线——渐开线（1）、操作流程：“插入基准曲线”→“从方程”→“完成”→选取坐标系→选“笛卡尔”→输入渐开线方程→保存并退出。
（2）、坐标系的选择，可在模型树中选取上一步创建的基准坐标系“CSO”（注：如第2、3步选用的草绘平面是FRONT面，则坐标系应选默认的坐标系“PRT-CSYS-DEF”）。
（3）、渐开线方程如下：r=db/2………….基圆半径theta=t*60……...“t”为系统变量，；“60”为循环值，其值越大，画出的渐开线就越长x=r*cos(theta)+r*sin(theta)*theta*pi/180……………..“theta”为替换“t”的角度变量y=r*sin(theta)-r*cos(theta)*theta*pi/180………………“pi”即为数πz=06、创建一基准点“PNT0”“PNT0”为渐开线与分度圆的交点。
