建筑深基坑工程监测项目及内容对照表

附件3：建筑深基坑工程监测要求一、基坑设计文件中应明确基坑支护监测的要求，包括监测项目、测点布置、观测精度、观测频率和临界状态报警值等。

基坑监测单位必须制定监测方案，包括监测目的、监测内容、测点布置、观测方法、监测项目报警值、监测结果处理要求和监测结果反馈制度等。

监测内容和观测项目、频率、数量、方法等见附表3-1 、3-2 。

二、当出现下列情况时，应加强观测，加大监测频率，并及时向建设、施工、监理、设计、质量监督等部门报告监测成果。

1、监测项目的监测值达到报警标准；2、监测项目的监测值变化过大或者速率加快；3、出现超深开挖、超长开挖、未及时加撑等不按设计工况施工的情况；4、基坑及周围环境中大量积水、长时间连续降雨、市政管道出现渗漏；5、基坑附近地面荷载突然增大；6、支护结构出现开裂；7、邻近的建筑物或地面突然出现大量沉降、不均匀沉降或严重开裂；8、基坑底部、坡体或围护结构出现管涌、流沙现象。

三、当出现下列情况之一时，应及时报警；情况严重时，应立即停工，并对基坑支护结构和周围环境中的保护对象采取应急措施。

1、出现了基坑工程设计方案、监测方案确定的报警情况，监测项目实测值达到设计监控报警值；2、基坑支护结构或后面土体的最大位移大于附表3-3 的规定，或其水平位移速率已连续三日大于3mm/d ；3、基坑支护结构的支撑或锚杆体系中有个别构件出现应力剧增、压屈、断裂、松弛或拔出迹象；4、已有建筑物的不均匀沉降已大于现行的地基基础设计规范规定的允许值，或建筑物的倾斜速率已连续三天大于0.0001H/d ；5、已有建筑物的砌体部分出现宽度大于3mm 的变形裂缝；或其附近地面出现15mm 的裂缝；且上述裂缝尚可能发展；6、基坑底部或周围土体出现可能导致剪切破坏的迹象或其他可能影响安全的征兆（流砂、管涌等）。

四、观测数据应及时整理，沉降、位移等观测项目应绘制随时间变化的关系曲线，并对变形和内力的发展趋势作出评价，根据设计和监测方案要求提交阶段性监测报告（内容包括：监测期相应的工况、监测项目、各测点的平面和立面布置图、监测成果的过程曲线、监测值的变化分析及发展预测）。

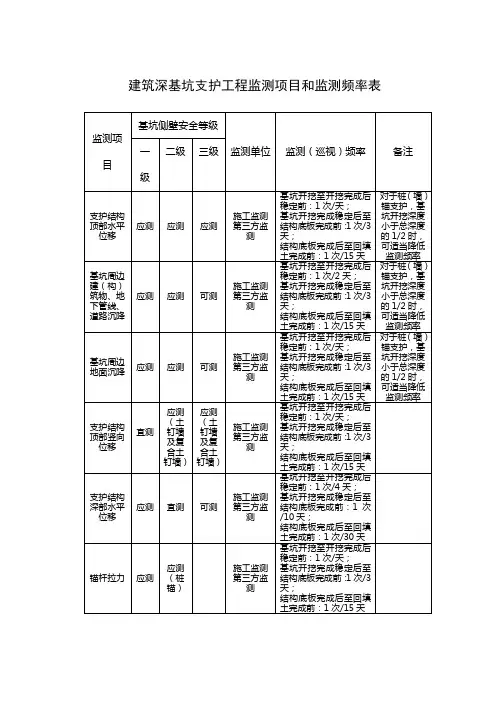

建筑深基坑支护工程监测项目和监测频率表
注：1.本表中监测频率为施工监测频率，第三方监测频率为施工监测频率的一半。

2.本表中巡视频率为施工巡视频率，第三方监测巡视频率同第三方监测频率。

总包单
位在基坑工程施工和使用期内，每天应进行巡视检查并做好记录。

3.当基坑支护工程出现《建筑基坑工程监测技术规范》（GB50497-2009）第7.0.4
条情况时，应提高监测频率，并及时向委托方报告监测结果。

4.当基坑支护工程出现《建筑基坑工程监测技术规范》（GB50497-2009）第8.0.7
条情况时，应立即进行危险报警，并应对基坑支护结构和周边环境中的保护对象采取应急措施时。

基坑工程监控方案一、监控量测内容结合本工程特点确定如下监测内容：根据明挖基坑工程的实际情况，现场监控量测项目有：基坑内外观察、桩体位移及变形、基坑周围地表沉降、地下水位监测、土体测向变形、临近重要建筑物沉降及倾斜、地下管线沉降及位移等。

围护结构施工前做好场地现状的仔细调查和记录、拍照等，设置变形观测点并测得初始数据。

二、监控量测注意事项1、在基坑围护结构施工前，要先对既有建筑物布设监控量测点，为施工中的监测、抢险及可能产生的纠纷提供必要的依据。

2、在基坑影响范围内的管线上方设置管线沉降测点时，测点沿管线走向布置。

3、各项监测工作的频率应根据施工进度确定。

结构变形过大或现场情况有变化时应加密量测，有事故征兆时则需连续监测。

4、各项目在基坑开挖前应测得初始值，且不小于3次。

5、钻孔测点遇既有管线及构筑物避开设置。

6、井体间明挖基坑施工过程中对地层和支护结构进行动态监测，为施工提供可靠的信，以达到科学指导施工，合理修改设计或及时采取施工技术措施的目的。

7、在支护结构施工及基坑开挖过程中，必须对邻近建筑物基础沉降、变形、倾斜、裂缝等进行全方位监测。

8、在支护结构施工及基坑开挖过程中，应对周围邻近道路的沉降进行监测，如发现有地面开裂、沉陷等异常情况，应立即停止施工，并采取相应措施同时通知有关人员进行研究处理。

9、在支护结构施工及基坑开挖过程中，应对周围管线进行监测，并满足各管线权属单位要求的允许值，如发现超过允许值，应立即停止施工，并通知有关单位，采用有效处理措施。

10、应加强监控量测工作的管理，确保信息反馈的准确及时。

11、基坑监测项目的监控报警值应根据检测对象的有关规范及支护结构设计要求确定。

12、对地下管线的监测点布置及监测控制值应严格按管线管理部门的要求执行。

13、基坑监测图如下，仅供参考，可根据具体需要进行调整布点间距及数量。

14、在进场施工前做好以下三个方面的准备工作：⑴.对周围原有的建筑进行仔细调查、检测和技术鉴定，并做好记录、拍照、录像等工作，为施工过程中监测抢险及可能产生的纠纷提供必要的依据。

深基坑施工监测方案一、工程概述本工程为_____项目，位于_____，占地面积约_____平方米，基坑开挖深度为_____米。

周边环境复杂，临近建筑物、道路及地下管线等。

二、监测目的1、及时掌握基坑在施工过程中的变形情况，确保施工安全。

2、为优化施工方案提供数据支持，保障工程质量。

3、预警可能出现的危险情况，以便采取相应的应急措施。

三、监测内容1、水平位移监测在基坑周边设置观测点，采用全站仪或经纬仪进行定期观测，测量水平位移量。

2、竖向位移监测使用水准仪对观测点进行高程测量，监测基坑的竖向位移情况。

3、深层水平位移监测通过埋设测斜管，利用测斜仪测量不同深度处的水平位移。

4、支撑轴力监测在支撑结构上安装轴力计，监测支撑轴力的变化。

5、地下水位监测设置水位观测井，定期测量地下水位的变化。

6、周边建筑物及道路沉降监测在周边建筑物和道路上设置观测点，监测其沉降情况。

四、监测点布置1、水平位移和竖向位移监测点沿基坑周边每隔_____米布置一个监测点，重点部位适当加密。

2、深层水平位移监测点在基坑周边的关键位置埋设测斜管，每边不少于_____个。

3、支撑轴力监测点选择受力较大的支撑构件，每个构件布置_____个轴力计。

4、地下水位监测点在基坑周边均匀布置水位观测井，间距约为_____米。

5、周边建筑物及道路沉降监测点在建筑物角点和道路沿线每隔_____米设置一个观测点。

五、监测频率1、开挖期间每天监测_____次。

2、底板浇筑完成后每_____天监测一次。

3、主体结构施工期间每_____周监测一次。

4、遇到特殊情况（如暴雨、周边荷载突然增大等）加密监测频率。

六、监测方法及仪器1、水平位移监测采用全站仪或经纬仪进行测量，测量精度不低于_____毫米。

2、竖向位移监测使用高精度水准仪，测量精度不低于_____毫米。

3、深层水平位移监测使用测斜仪进行测量，分辨率不低于_____毫米/米。

4、支撑轴力监测采用轴力计进行监测，测量精度不低于_____kN。
