电梯安装调试维修教材

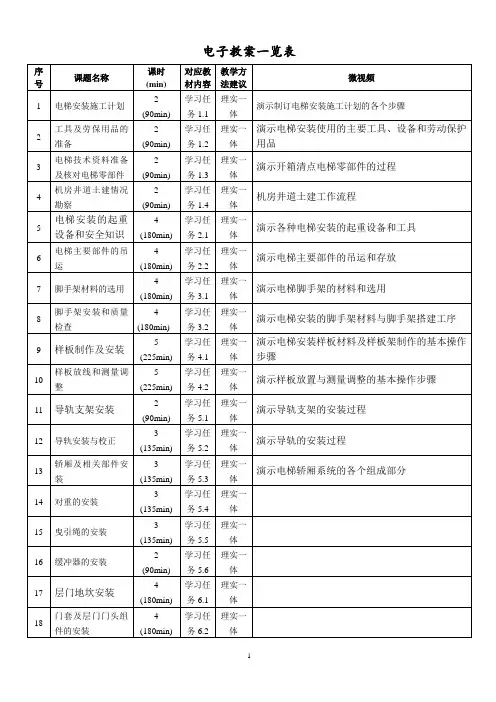

电子教案一览表注：每课时为45 min课题1 电梯安装施工计划【课题名称】电梯安装施工计划【课时安排】2课时（90min）【教学目标】1.了解电梯安装队伍的组建和现场安全教育的内容。

2.掌握电梯安装施工计划的制订方法。

【教学重点】安装施工计划的制订方法。

【教学难点】制订施工计划。

【教学方法】理实一体化教学法。

【教学资源】1.一体化教室（电梯机械系统维修的相关设备、工具与器材）；2.教学电梯（4-8台）；3.视频：演示制订电梯安装施工计划的各个步骤。

【教学过程】教学环节一现场考察，讲解电梯参数接受任务，做好准备工作。

工作任务单如表1-2：教学环节二组建安装队伍1.学习电梯安装人员要求的基础知识；2.由6个学员组建安装小组，并选取一名为组长做协调组织工作，分配工作安排填写表1-3“安装小组人员名单”。

表1-3 安装小组人员名单教学环节三检查机房和井道的土建技术要求1.学习机房和井道的土建技术要求；2.按照井道设计图要求，对电梯机房、井道等土建情况进行检查，参考图1-2并填写表1-4“工地检查报告表”，并且拍照做记录方便取证。

其他情况描述：符合电梯安装的相关要求和规定。

检查日期：年月日检查人员：指导教师：教学环节四开箱检查设备学生携带开箱工具（铁笔、铁锤、扳手、一字螺丝刀等），开箱后应对照装箱单对电梯设备零部件和安装材料进行逐箱逐个清点及外观检查，发现缺件、损坏件、错发件应认真做好记录（见表1-5）并落实解决措施。

教学环节五检查施工安全工作按照上述要求进行一次施工安全工作的全面检查。

教学环节六制订电梯安装施工计划参照表1-1，制订安装一台电梯的“电梯安装计划进度表”。

【教材内容】对应“学习任务1.1”。

【时间分配】教学环节一（5min）→教学环节二（20min）→教学环节三（20min）→教学环节四（20min）→教学环节五（20min）→教学环节六（5min）【作业布置】 1.选做教材“项目1”的练习题。

调试手册WITH ACD3 MR and UD4. 准备第一次正常运行4.1 DSBD的位置(连接4T 和 5T)插入P5T调试手册WITH ACD3 MR and UD4.2 检查井道信号（有 RLEV/ADO）开始调试手册WITH ACD3 MR and UD4.3 检查井道信号(没有 RLEV/ADO)ERO开始没有提供UIS,DIS,LV2，它们应该一直为0.调试手册WITH ACD3 MR and UD4.4 启动 NAPA CLASSIC DOOR更多的NAPA CLASSIC DOOR 信息请参阅“Easy-Con-T中分永磁变频门机使用说明书”。

注意:当修改包括“Run command source”参数在内的参数时，必须要设置“Run command source” (M3-3-1-1)到 “0” 。

调整后这个参数应设置为 “5” 或 “6” 。

”5” 是3-线的标准接口 “6” 是3-线的扩展接口。

当调整时必须设置“ Feedback mode” (M3-3-1-2) 到0，在调整后必须设置“Feedback mode”到1 。

当修改“Run command source” 到“6”时必须设置 “Feedback mode” 到 “1” 。

调整调试手册WITH ACD3 MR and UD调试手册WITH ACD3 MR and UD调试手册WITH ACD3 MR and UD开门速度曲线参数项菜单功能号，位置Open low dis mm33114Open unlock mm/s 5Open unlock S% 6Open accel mm/s2 7Open jerk0 mm/s3 8Open decel mm/s2 9Open jerk1 mm/s3 10Open limit331515Open arrive ms 17 关门速度曲线参数项菜单功能号，位置Close arrive ms331111Close low dis mm 12Close accel mm/s2 13Close jerk0 mm/s3 14调试手册WITH ACD3 MR and UDClose decel mm/s2 15Close jerk1 mm/s3 16Close unlock mm/s 17Close unlock S% 18Close limit 3315 19 参数列表监测参数调试手册WITH ACD3 MR and UD现场参数调试手册WITH ACD3 MR and UD控制参数调试手册WITH ACD3 MR and UD电机参数驱动参数调试手册WITH ACD3 MR and UD高级参数调试手册WITH ACD3 MR and UDVF 参数4.5 自学习运行按DDO按CHCS调试手册WITH ACD3 MR and UD调试手册WITH ACD3 MR and UD调试手册WITH ACD3 MR and UD4.6 DCS-Door 检查步骤调试手册WITH ACD3 MR and UD取消DDO调试手册WITH ACD3 MR and UD4.7 负载称重调整（LW11）井道学习运行的同时调整 LW11 。

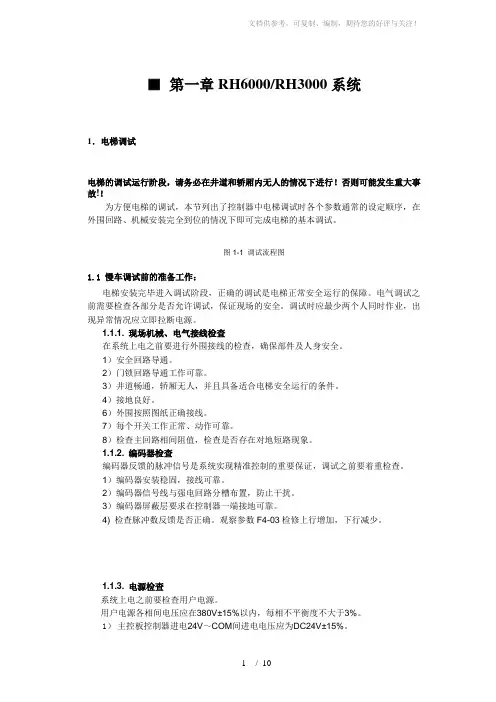

■第一章RH6000/RH3000系统1．电梯调试电梯的调试运行阶段，请务必在井道和轿厢内无人的情况下进行！否则可能发生重大事故!！为方便电梯的调试，本节列出了控制器中电梯调试时各个参数通常的设定顺序，在外围回路、机械安装完全到位的情况下即可完成电梯的基本调试。

图1-1 调试流程图1.1 慢车调试前的准备工作：电梯安装完毕进入调试阶段，正确的调试是电梯正常安全运行的保障。

电气调试之前需要检查各部分是否允许调试，保证现场的安全。

调试时应最少两个人同时作业，出现异常情况应立即拉断电源。

1.1.1. 现场机械、电气接线检查在系统上电之前要进行外围接线的检查，确保部件及人身安全。

1）安全回路导通。

2）门锁回路导通工作可靠。

3）井道畅通，轿厢无人，并且具备适合电梯安全运行的条件。

4）接地良好。

6）外围按照图纸正确接线。

7）每个开关工作正常、动作可靠。

8）检查主回路相间阻值，检查是否存在对地短路现象。

1.1.2. 编码器检查编码器反馈的脉冲信号是系统实现精准控制的重要保证，调试之前要着重检查。

1）编码器安装稳固，接线可靠。

2）编码器信号线与强电回路分槽布置，防止干扰。

3）编码器屏蔽层要求在控制器一端接地可靠。

4) 检查脉冲数反馈是否正确。

观察参数F4-03检修上行增加，下行减少。

1.1.3. 电源检查系统上电之前要检查用户电源。

用户电源各相间电压应在380V±15%以内，每相不平衡度不大于3%。

1）主控板控制器进电24V～COM间进电电压应为DC24V±15%。

2） 检查总进线线规及总开关容量应达到要求。

1.1.4．接地检查1）检查下列端子与接地端子PE 之间的电阻是否无穷大，如果偏小请立即检查 a ） R 、S 、T 与PE 之间 b ） U 、V 、W 与PE 之间 c ） 主板24V 与PE 之间 d ） 电机U 、V 、W 与PE 之间2）检查电梯所有电气部件的接地端子与控制柜电源进线PE 接地端子之间的电阻是否尽可能小 ，如果偏大请立即检查。

茂名市技工学校
文化理论课教案
授课教师：黄文进教研组审阅：日期：
二、准备工器具、仪器仪表和安全用具、劳保用品
表1—1列出了必备的工器具。

工具规格型号根据需要购置，表中未作太多规定。

（P3～5表1—1）
三、井道和机房的检查
井道和机房的检查主要包括几何尺寸检查和预埋件检查等内容。

几何尺寸检查是以土建图为依据，对井道和机房的实际几何尺寸进行测量，并将测量值与图样标注值进行比较，找出问题的一种方法。

电梯井道几何尺寸的检查包括净平面尺寸(宽和深)、铅垂度、底坑深度、顶层高度和提升高度等。

根据国标7025.l-1997第7.1条的规定：电梯井道水平尺寸是铅锤测定的最小净空尺寸，允许信差为：
当高度≤30m时，0～+25mm；当30m≤高度≤60m时，0～+35mm；当60m≤高度≤90 时，0～+50mm。

教学过程
教学过程。

电梯装调维修工实用技术手册
“电梯”是由梯级、运行部件及各种安全装置组成的一种升降机，可以在垂直方向搬运乘客、货物和孤车的交通工具，有安全可靠、运行快捷、等待时间短等特点。

1.2 电梯工作原理
电梯的工作原理是，利用电气驱动的滑轮、驱动机、拉索、悬挂结构及防坠结构等组成部件，将电梯固定在梯级上，控制电梯的控制盒调节电梯运行的方向和它的上、下行，从而达到乘客的上、下行目的。

1.3 电梯的主要组成部件
电梯由梯级、控制盒、运行部件、安全装置和电气系统等组成。

2 安装与调试
2.1 合同签订
在安装之前，必须签订一份合同，确定安装、调试的内容、时间、条件和价格，以及验收、后期维修等等。

2.2 安装前准备
在真正开始搭建电梯之前，必须完成安装前准备工作，包括现场施工的准备、查看绘图、按照设计准备工具以及安装电梯的电气系统等。

2.3 安装及调试
合同签订、准备工作完成后，就可以进行真正的安装、调试工作，此时就要根据合同中约定的内容安装电梯，并进行调试，以交付电梯
使用。

3 维修与保养
3.1 保养
在正常的使用过程中，可以通过进行定期的检查来确保电梯的正常工作，及时发现问题，以免发生意外事故。

3.2 维修
对于发生故障的电梯，必须及时维修，首先可以通过检查和检修查找故障，如果发现问题严重，则应采取更换或更新零件的方法修复电梯，以确保电梯能正常运行。

4 结论
电梯安装、调试和维修都要求经验丰富的工程师，以确保安全可靠，保证电梯的正常使用。

因此，针对电梯安装、调试及维修的相关技术，应重视从理论和实践上对电梯技术人员进行充分的培训，并加强和完善电梯安装、调试及维修的相关技术。

茂名市技工学校
文化理论课教案
授课教师：黄文进教研组审阅：日期：
控制柜在安装时应满足以下要求：
与门、窗保持足够的距离，门、窗与控制柜的正面距离应不小于1000mm
控制柜成排安装，且其宽度超过5m时，两端应留有出入通道，通道宽度应不600mm。

控制柜与机房内机械设备的安装距离不宜小于500mm。

控制柜安装后的垂直度偏差应不大于3／1000。

、电源开关
电梯的供电电源应由专用开关单独控制供电。

每台电梯应分设动力开关和单相照明电源开关。

主开关(动力开关)电源进入机房后，由用户将动力线分配至每台电梯的动力电梯厂供给的主开关应安装于机房进门即能随手操作的位置，且能避免雨水和长。

茂名市技工学校文化理论课教案授课教师：黄文进教研组审阅：日期：在确定样板架的结构以后，就可以进行样板架的制作了。

二、样板架的制作制作样板架的材料一般选用制作容易、成本低、韧性好、强度大、不易变形的材料。

常用的材料有木材和角钢等。

样板架的制作工艺流程如图l—7所示。

1．木料样板架的制作对制作样板架木材的基本要求是材料应干燥、不易变形，并且应将四面刨平，使面与面之间互成直角，其断面尺寸要求见表l—2。

(1)样板材料的准备：将所有提供做样板架的材料分成相等的两个组，对每组中长、短块应编上对应的号码，并且必须检查每块木料的机械强度和平直度，一般每块样板要用8块木材。

(2)制作时，按图示尺寸要求下料后，将木料用黏胶粘上，并用铁钉固定。

2．角钢样板架制作(1)样板材料的准备：制作样板架的角钢一般选用角钢(4#)，因为它强度足够，质量适宜，便于制作与定位。

选用的材料应当平直、无弯曲变形。

(2)制作样板架的角钢按其尺寸用切割机下料后，采用电焊固定，底面应在同一平面上，并且角度垂直，对角线误差应尽可能小。

样板架制成后，还必须找准放线点。

在确定轨道的放线点时，以支架上一个孔的中心为基准，实际测量一下轿厢导轨与对重导轨的高度，然后确定支架表面工作线到钢丝的距离。

首先定出轿厢中心与对重中心，然后定出两导轨内表面距离。

除参照土建图外，还必须核对上梁、轿底及安全钳的内表面距离，应根据轿厢和对重两侧导靴的内表面来确定。

如果图样尺寸与实际尺寸不符，则应以实际尺寸为准。

找准放线点后，用铅笔做好标记。

角钢样板架放线点确定后，用钢冲做上标记，然后用1mm钻头钻孔。

钻孔时应从架子底部往上钻，这样做即使孔钻得不正，偏离了中心，也问题不大，架子翻身，放线点仍是正的，这一点要特别注意。

还必须注意钻头钻孔必须在同一平面上进行。

样板架制成后，各个尺寸都应进行复检，力求做到精确、牢固，不易变形，然后在上面标明轿厢中心、轿厢中心线、对重中心、对重中心线、导轨中心线、层门中心线、轿门中心线、层门净宽、轿门净宽等名称，以便于安装。
