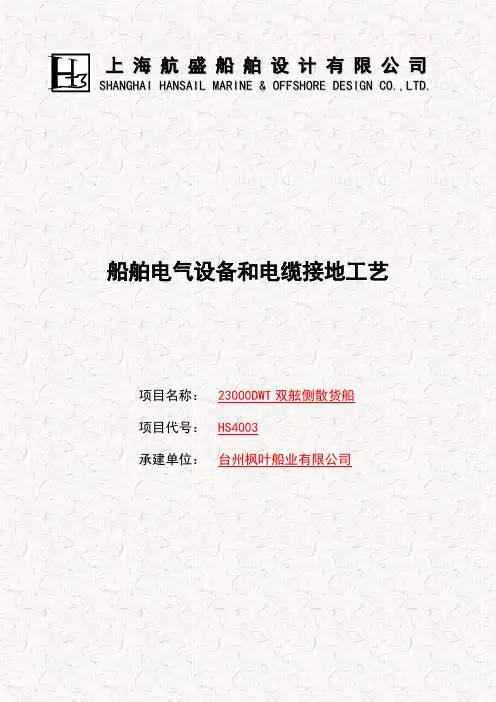

上海航盛船舶设计有限公司S H A N G H A I H A N S A I L M A R I N E&O F F S H O R E D E S I G N C O.,L T D.船舶电气设备和电缆接地工艺项目名称：23000DWT双舷侧散货船项目代号：HS4003承建单位：台州枫叶船业有限公司1 范围本规范规定了一般钢质船舶电气设备和电缆的接地工艺的术语和定义、施工前的准备工作、接地施工人员、接地工艺基本要求、接地操作要领和检验等。
本规范适用于公司新建或修理船舶电气设备、电缆的接地作业，不包括具有特殊要求的导航、观通设备接地工作。
2 接地保护2.1接地种类（按功能分为三种）2.1.1 保护接地将电气设备的金属外壳与船体连接，消除由于漏电或感应造成外壳带电，保护人体安全。
2.1.2 工作接地为了电路或设备达到运行要求，利用船体作导电回路的接地。
2.1.3 屏蔽接地避免高频设备使用时产生的高频信号相互干扰，将电缆屏蔽层或电气设备的金属外壳与船体连接的接地。
2.2 专用接地导体由纯铜或其它抗腐蚀金属制成，专门用于接地的导体。
2.3 电气连续性指非带电金属部件之间使其保持等电位的电气连接。
3 接地施工前的准备工作3.1 熟悉区域电缆托盘表，上船检查电气设备和电缆的接地柱、接地板是否完好，不足的部分要补齐。
3.2配齐各类接地导线、锡箔衬垫、紧固螺栓等材料。
4 接地施工人员接地施工人员上岗前应进行船舶电气设备、电源接地工艺知识和安全生产知识的应知应会培训、考核合格者方能上岗操作。
5 接地工艺基本要求5.1 工作电压超过50V 的电气设备、电缆均应予以保护接地,电气设备及电缆的接地系统见下图：开关B 图1 电气设备及电缆的接地系统B -- 设备接地A -- 电缆接地保持接地连续性CB最终支路 STMP插座BBACCBB接线盒灯ABLB最终支路 照明分电箱AAACB B灯BAAB开关AMSBB AA动力分电箱B启动器电动机GP集中启动器箱AMA B 电动机G发电机灯B5.2不论是专用接地导体或靠设备底座（或支架）接地，其接触面均应光洁平贴，衬锡箔,保证有良好的接触，并应有防止松动和生锈的措施。
试论船舶电气施工工艺摘要：船舶电气施工工艺是船舶电气工程中非常重要的一环，对于整个船舶的安全、可靠性和生产效率都有很大的影响。
并且，船舶电气施工工艺是一项复杂而重要的工作，涉及到船舶电气系统的安装、调试、测试、维护以及验收等多个环节。
只有通过精细的设计、认真的准备和高效的实施，才能使电气设备在适当的环境下正常运行。
关键词：船舶电气，船舶施工，施工工艺，探讨分析1船舶电气施工工艺的定义和基本原理船舶电气施工工艺是指在船舶中安装、调试、检测电气设备和电气系统的一系列操作和流程，以确保船舶电气系统的可靠性、安全性和运行效率。
其基本原理涵盖以下几个方面：（1）设计原理船舶电气施工工艺的设计是建立在原设计方案的基础之上的。
根据设计方案和设备规格书要求，施工人员应合理安排施工顺序，并在施工前进行设备调试和测试，以保证电气设备能够在适当的环境下正常运行。
在施工过程中，还需要考虑现场环境的特殊性和电气设备在岸上停泊和海上航行时可能遇到的恶劣条件，以便调整方案和施工工艺。
（2）施工原理船舶电气施工工艺中的施工原理比较复杂，首先需要明确不同设备之间的连线方式，包括电缆的选择、连接、固定和保护。
其次，施工人员需要根据船舶的类型和规模，制定合理的作业计划，确保施工任务的顺利完成。
此外，施工人员要遵守相关标准和规范，加强交流沟通，落实好安全措施和监督，以保证船舶电气施工工艺的质量。
（3）测试原理船舶电气施工工艺中的测试原理是指在设备安装和连接完成后进行的调试和检测过程。
测试内容包括设备的静态测试和动态测试，主要是验证电气设备的功能是否正常，能否按照设计方案稳定、可靠地工作，为后续的使用打下基础。
（4）维护原理所谓维护原理，是指在设备使用过程中，为保证电气设备的正常运行和延长使用寿命所做出的维护和保养工作。
这些工作包括定期检查设备的状态和运行情况，及时清洗、更换设备中的零部件和润滑油，保持设备内部的干燥清洁以及加强安全措施等。

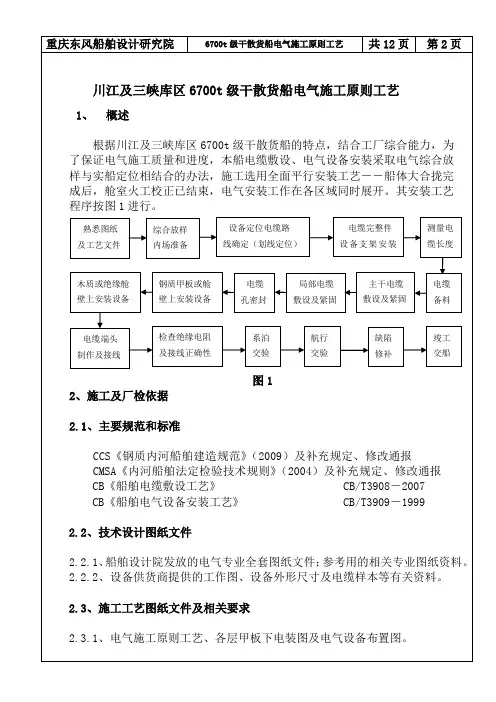

新造船舶电气工程施工步骤一、外协队伍向船厂承包新造船电气工程需要三大步骤竞标、中标、确定施工方案。
竞标的前提是要有经营资质和优秀的施工队伍这样才有信心有能力完成中标的工程。
在此我主要谈一下施工过程（仅是个人意见）。
新造船舶的电气施工主要有四大步骤电气舾装件的安装、电缆敷设、电器设备的安装接线调试、系泊试验和航行试验。
下面我将展开细化谈谈上面四个问题1、电气舾装件的安装现在一般船厂电气舾装件都是外购或是固定的配套厂家生产制作，船厂很少生产制作。
电气舾装件包括电缆托架、贯穿件、扁钢支架、电控箱底座及设备底座等。
在船体分段制作完工后进行舾装件的定位安装，施工人员根据船厂技术部门下发的电舾装安装图纸进行电气舾装件的定位安装（前提必须能看懂分段电舾装图纸及空间的想象力）。
施工过程一定注意与管路的协调避让解决不了就与船厂的技术部门的主管人员现场协调解决。
这样电气舾装件就在分段上安装完毕后，施工人员认真自检；确认安装准确无误后协调生产主管人员填写报验单，向船厂质检人员报验；船厂质检人员确认后由有船厂质检人员填写标准报验单向船东船检报验（船检一般不看船东检验非常认真），即自检、互检、专检。
有的船东在分段电舾装件安装上不需要报验在船体大合拢完毕后统一报验检验。
因船东要求不同报验程序不同。
2、电缆敷设在船体大合拢结束以后所有的主干电缆托架、贯穿件都贯通了就进入到电缆敷设阶段。
根据船厂下发的《电缆敷设工艺》为标准依据参照《中国造船质量标准》进行电缆敷设。
严格按照系统图和布置图和《电缆清册》的要求进行施工在施工过程中遇到技术性问题第一时间与船厂技术部门主管人员沟通解决。
电缆边敷设边成束捆扎，敷设捆扎完毕向船厂、船东、船检报验验收合格后进行贯穿件的封堵。
按照不同的防火要求进行不同的填料封堵和灌注电缆贯穿件。
报验完毕后进行设备接线阶段。
3、电气设备的安装接线调试在电气设备的外部线齐全电气设备安装到位的情况下进行电气设备的接线。
目录Contents第一章概述Chapter 1 General1.主要内容Main contents2.适用范围Application3.引用标准Refer standards第二章技术内容Chapter 2 technology1. 设备的配套Check item before installation2. 设备安装的基本工艺要求General requirement for equipment installation3.各类电气设备安装的具体规定Detail requirement for followed units3.1电机Electric motor3.2主配电板和应急配电板MSB & ESB3.3控制设备及分配电设备Control panel & distribution box3.4蓄电池Battery3.5舱室照明灯具Cabinet lighting fixtures3.6照明附具Lighting appurtenance3.7日用电器Fan & heater3.8船内通讯,信号设备Internal communication equipment4. 设备安装前的准备工作Preparation before installation5. 设备安装的基本形式Basic form6. 设备及电缆的接地Earthing of equipment & cable7. 设备的进线Cable entrance8.设备的接线Wire connection第三章闭杯闪点小于60 ℃的油船电气设备安装工艺Cheaper 3 Additional technology for equipment installation on oil tanker which the flash point less than 60℃1. 一般要求general2. 危险区域或处所的化分及其电气设备的安装Dangerous area division & equipment installation3. 扩大危险区域或处所的划分及其电气设备的安装Widen dangerous area division & equipment installation4. 其它处所电气设备及附加要求Additional requirement for other space5.防爆电气设备的基本要求Basic requirement for ex-proof equipment6. 防爆电气设备的安装Installation requirement of ex-proof equipment第一章概述Chapter 1 General1. 主要内容Main contents本工艺对入级钢质船舶的：1.电气设备的安装提出了安装工艺、接地、进出线等的具体要求和规定。
船舶电气接线人员施工工艺一、电缆的切割剖线1．电缆护套的切割A．电缆护套的切割，不得损伤线芯的绝缘层，并保证在电缆进入设备后，线芯具有必须的长度和备用长度。
电缆护套的切割部位，应在设备的进口内壁5~10毫米处剥除，胶带包裹要长于金属编织层，以免金属编织层刺伤线芯的绝缘层。
对于内部空间较宽敞的设备，如主配电板、应急配电板、集控台等，护套可在接线柱附近剥去，金属网就近接地。
2．金属编织层的处理A．电缆进入金属压紧式填料函时金属编制层一半剪切外翻在水密橡皮之上利用填料函360°环形接地另一半抽出在设备内部专门接地装置上接地。
B．电缆进入自锁紧填料函或其他进线框时10㎜²以下（含10㎜²）整抽金属网接地，10㎜²以上抽取金属编制层得到½接地。
C.金属编制层进入设备后不得裸露，必须使用合适的接地套管整改至根部。
3．线芯长度的确定A．线芯的长度包括必须长度和备用长度，必须长度即为线芯沿设备内壁接至所连接的接线柱的距离加上制作接头所需的长度。
电力电缆的备用长度应保证使同一电缆的线芯在相应的接线柱之间能互换还必须加上能再制作2~3个同样接头的长度。
个同样接头的备用长度。
不允许剪掉备用线芯。
D.主机接线箱等对屏蔽要求较高的设备内线芯只要在保留必须长度的基础上于接线端子处做拱形处理预留2~3个接头长度即可，线芯不得在设备内部打圈。
4．线芯的处理A．防滴式、防护式设备进线后，如线芯为橡皮绝缘并可能受到油气和腐蚀性气体的污染，则应再套塑料管或包塑料带加以保护。
套管的直径一般应大于线芯绝缘外径1毫米左右。
套管的长度一般应略长于线芯绝缘的长度，套管应套至线芯根部，套管与护套连接处，应用塑料带扎紧。
B．进入主发电机、应急发电机、侧推、压载泵等容易参生高温、震动的设备时，16㎜²以上电缆需单芯套黄腊管。
黄腊管需整套至电缆根部距离接线片1厘米，两端包裹塑料带，末端塑料带颜色要与电缆色标相同。
船舶电气设备安装工艺和规范目录前言 (Ⅲ)1 范围 (1)2 规范性引用文件 (1)3 设备安装前的准备工作 (1)4 设备安装人员 (1)5 设备安装的基本要求 (1)6 设备安装操作要求 (2)6.1 主配电板及应急配电板 (3)6.2 控制设备及分配电箱 (3)6.3 蓄电池 (3)6.4 舱室照明灯具 (4)6.5 强光灯、探照灯及航行信号灯 (4)6.6 照明附具和日用电器 (5)6.7 舱内通讯信号设备 (5)6.8 设备的安装高度 (6)6.9 设备安装的基本形式 (10)6.10 设备安装的紧固要求 (18)6.11 设备的进线 (18)6.12 设备的接线 (20)6.13 特殊电气设备的安装 (24)7 检验 (27)图1 居住区电气设备安装高度示例一 (7)图2 居住区电气设备安装高度示例二 (7)图3 居住区以下电气设备安装高度示例 (9)图4 电气设备螺栓直接紧固 (10)图5 电气设备焊接螺母直接紧固 (10)图6 电气设备螺钉直接紧固 (11)图7 电气设备螺栓间接紧固 (11)图8 电气设备焊接螺柱间接紧固 (12)图9 落地式旋转工作灯安装 (12)图10 壁式旋转工作灯安装 (13)图11 机舱舱顶灯安装 (13)图12 机舱荧光灯安装 (14)图13 电气设备在复合岩棉板上直接表面安装 (15)图14 电气设备在复合岩棉板上直接嵌入安装 (16)图15 电气设备在复合岩棉板上间接嵌入安装 (16)图16 电气设备在复合岩棉板上支柱间接表面安装 (17)图17 电气设备在复合岩棉板上支架间接表面安装 (17)图18 电缆引入防水设备填料函 (18)图19 电缆引入高温设备的线芯处理 (19)图20 接线柱的正确接线 (21)图21 发电机（电动机）的接线 (22)图22 防水式分配电箱的接线 (22)图23 配电板的接线 (23)图24 防滴式启动（控制）箱的接线 (24)表1 居住区的电气设备安装高度 (6)表2 居住区外的电气设备安装高度 (8)表3 引入电气设备电缆的弯曲半径 (18)表4 油船危险区域允许安装的电气设备 (25)表5 油船扩大危险区域允许安装的电气设备 (26)表6 中压电气设备外壳防护等级 (27)图25电装 (28)表1 电缆敷设 (28)表1 电气设备安装 (29)前言1 范围本规范规定了一般电气设备安装前的准备工作、设备安装人员、设备安装的基本要求、操作要领和检验。
