RS232C标准9针串口接线方法RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3 （备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。
3、9对25（C100尿液分析仪）2--------------23--------------35--------------725串口中，4和5短接，6和20短接，25串和9串间另接一根线，均焊在两头的铁皮外壳上用做地线。
4、9孔对电话线接口（MEDICA EasyBloodGas血气分析仪端为电话线口）电话线一端：线头向下，金属片面对自己从左向右分别是1，2，3，4，5电话线口---9孔串口1--------------52--------------83--------------24--------------75--------------3三、苹果机与PC机的串口接法1、Apple（供苹果机端用的8针串口） PC机25femle（孔）串口5 ------------------23 ------------------34 ------------------71 ------------------52 ------------------42、Apple（供苹果机端用的8针串口） PC机9femle（孔）串口 5-------------------34 ------------------51 ------------------82------------------ 7 （有可能7、8要对换）3、Apple（苹果机自身的8孔串口，类似于PS2口）苹果机的25male（针）串口5 ----------------- 33 ----------------- 24 ------------------71------------------4 2------------------54、苹果机的25 femle（孔）串口 PC机25 femle（孔）串口3------------------ 24------------------ 55------------------ 47------------------ 7本文来自CSDN博客，转载请标明出处：truewayleearchive20060520746298.aspx---------------------------------------------------------口连接线的制作方法 com线制作 rs232 07月20日星期日 01:50在电脑的使用中往往会遇到各种各样的连接线。
电脑9针串口电脑串口引脚定义按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。
1、RS-232C母接头定义(9芯)：，注意图和总引脚的标号。
针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充（几个小时的查询和求助才弄明白的，呵呵，珍贵啊）1.RX232公接头的图片和引脚编号：2.从两个图可以看出，公接头和母接头相连时rx-rx，tx-tx，进而可知下载线的两端接口本应该rx-rx、t x-tx的，但买串口线时需要买交叉串口线（实现RX-tx的连接），进而实现一段发送一段接收。

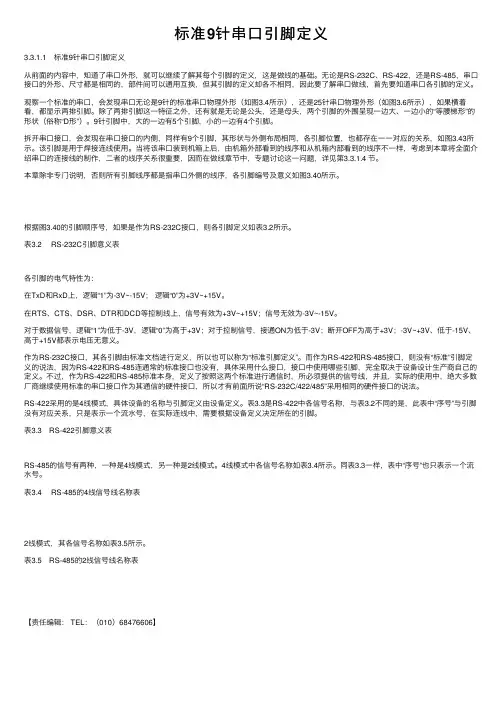

标准9针串⼝引脚定义3.3.1.1 标准9针串⼝引脚定义从前⾯的内容中，知道了串⼝外形，就可以继续了解其每个引脚的定义，这是做线的基础。
⽆论是RS-232C、RS-422，还是RS-485，串⼝接⼝的外形、尺⼨都是相同的，部件间可以通⽤互换，但其引脚的定义却各不相同，因此要了解串⼝做线，⾸先要知道串⼝各引脚的定义。
观察⼀个标准的串⼝，会发现串⼝⽆论是9针的标准串⼝物理外形（如图3.4所⽰），还是25针串⼝物理外形（如图3.6所⽰），如果横着看，都显⽰两排引脚。
除了两排引脚这⼀特征之外，还有就是⽆论是公头，还是母头，两个引脚的外围呈现⼀边⼤、⼀边⼩的“等腰梯形”的形状（俗称“D形”）。
9针引脚中，⼤的⼀边有5个引脚，⼩的⼀边有4个引脚。
拆开串⼝接⼝，会发现在串⼝接⼝的内侧，同样有9个引脚，其形状与外侧布局相同，各引脚位置，也都存在⼀⼀对应的关系，如图3.43所⽰。
该引脚是⽤于焊接连线使⽤。
当将该串⼝装到机箱上后，由机箱外部看到的线序和从机箱内部看到的线序不⼀样，考虑到本章将全⾯介绍串⼝的连接线的制作，⼆者的线序关系很重要，因⽽在做线章节中，专题讨论这⼀问题，详见第3.3.1.4 节。
本章除⾮专门说明，否则所有引脚线序都是指串⼝外侧的线序，各引脚编号及意义如图3.40所⽰。
根据图3.40的引脚顺序号，如果是作为RS-232C接⼝，则各引脚定义如表3.2所⽰。
表3.2 RS-232C引脚意义表各引脚的电⽓特性为：在TxD和RxD上，逻辑“1”为-3V~-15V；逻辑“0”为+3V~+15V。
在RTS、CTS、DSR、DTR和DCD等控制线上，信号有效为+3V~+15V；信号⽆效为-3V~-15V。
对于数据信号，逻辑“1”为低于-3V，逻辑“0”为⾼于+3V；对于控制信号，接通ON为低于-3V；断开OFF为⾼于+3V；-3V~+3V、低于-15V、⾼于+15V都表⽰电压⽆意义。
作为RS-232C接⼝，其各引脚由标准⽂档进⾏定义，所以也可以称为“标准引脚定义”。
