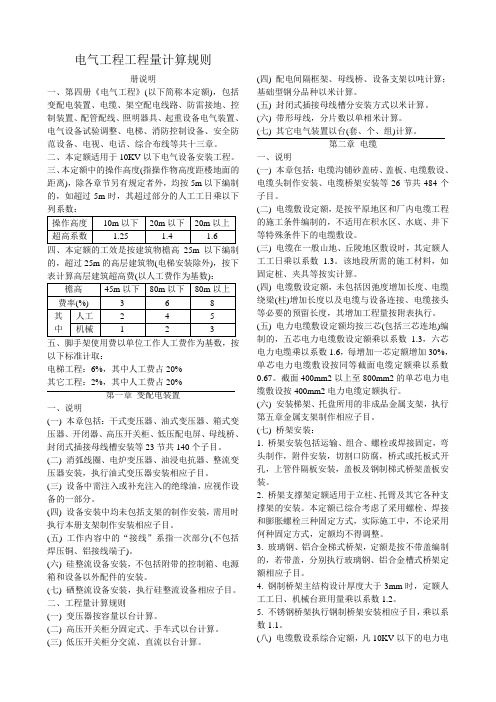

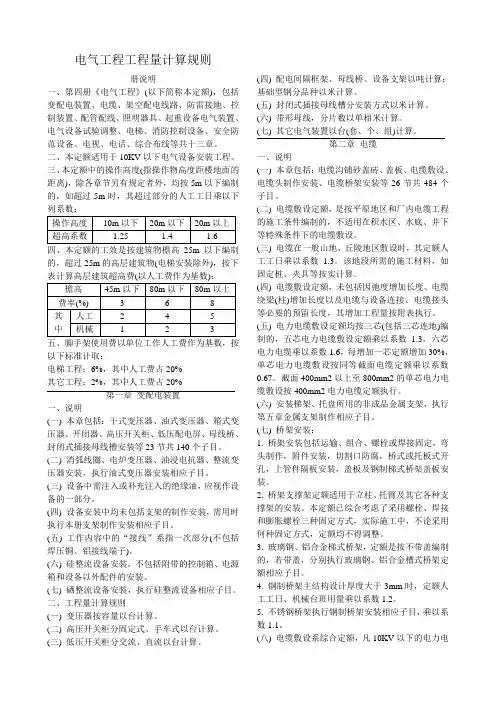

电气工程工程量计算规则(20200624215658)

电气工程工程量计算规则册说明一、第四册《电气工程》(以下简称本定额)，包括变配电装置、电缆、架空配电线路、防雷接地、控制装置、配管配线、照明器具、起重设备电气装置、电气设备试验调整、电梯、消防控制设备、安全防范设备、电视、电话、综合布线等共十三章。

二、本定额适用于10KV以下电气设备安装工程。

三、本定额中的操作高度(指操作物高度距楼地面的距离)，除各章节另有规定者外，均按5m以下编制的，如超过5m时，其超过部分的人工工日乘以下四、本定额的工效是按建筑物檐高25m以下编制的，超过25m的高层建筑物(电梯安装除外)，按下表计算高层建筑超高费(以人工费作为基数)：五、脚手架使用费以单位工作人工费作为基数，按以下标准计取：电梯工程：6%，其中人工费占20%其它工程：2%，其中人工费占20%第一章变配电装置一、说明(一) 本章包括：干式变压器、油式变压器、箱式变压器、开闭器、高压开关柜、低压配电屏、母线桥、封闭式插接母线槽安装等23节共140个子目。

(二) 消弧线圈、电炉变压器、油浸电抗器、整流变压器安装，执行油式变压器安装相应子目。

(三) 设备中需注入或补充注入的绝缘油，应视作设备的一部分。

(四) 设备安装中均未包括支架的制作安装，需用时执行本册支架制作安装相应子目。

(五) 工作内容中的“接线”系指一次部分(不包括焊压铜、铝接线端子)。

(六) 硅整流设备安装，不包括附带的控制箱、电源箱和设备以外配件的安装。

(七) 硒整流设备安装，执行硅整流设备相应子目。

二、工程量计算规则(一) 变压器按容量以台计算。

(二) 高压开关柜分固定式、手车式以台计算。

(三) 低压开关柜分交流、直流以台计算。

(四) 配电间隔框架、母线桥、设备支架以吨计算；基础型钢分品种以米计算。

(五) 封闭式插接母线槽分安装方式以米计算。

(六) 带形母线，分片数以单相米计算。

(七) 其它电气装置以台(套、个、组)计算。

第二章电缆一、说明(一) 本章包括：电缆沟铺砂盖砖、盖板、电缆敷设、电缆头制作安装、电缆桥架安装等26节共484个子目。

电气工程量计算规则电缆线路工程量计算主要包括电缆长度、电缆数量和电线规格的计算。

1.电缆长度计算电缆长度计算一般通过实地测量或根据设计图纸测算得出。

在进行电缆长度计算时，要考虑电缆的走向、消弧线管的数量和长度、引入电缆的高度、斜坡、水泥槽等因素。

2.电缆数量计算电缆数量计算需要根据工程所需用电设备的数量、功率和安全系数进行综合计算。

同时需要考虑电缆的冗余，以应对可能的故障情况。

3.电线规格计算电线规格计算需要根据工程所需用电设备的功率和电流进行计算。

通过计算得出电缆的可靠性和安全性，以确保电缆能够承受正常工作负荷。

配电箱工程量计算主要包括配电箱数量、尺寸和容量的计算。

1.配电箱数量计算配电箱数量计算需要根据工程所需用电设备的数量和功率进行计算。

根据单个配电箱的容量来确定所需配电箱的数量。

2.配电箱尺寸计算配电箱尺寸计算主要是根据所需容纳的回路数和容量来决定，以确保配电箱能够安装所需的开关装置和配电设备。

3.配电箱容量计算配电箱容量计算需要综合考虑工程所需用电设备的功率和安全系数，以及电缆线路的负载情况。

通过计算得出合适的配电箱容量，以满足工程的用电需求。

电气设备工程量计算主要包括电气设备的数量和功率的计算。

1.电气设备数量计算电气设备数量计算需要根据工程需求确定所需设备的类型和数量。

根据工程的规模和用电设备的需求，结合相关标准和规范，计算出工程所需的设备数量。

2.电气设备功率计算电气设备功率计算需要根据工程所需用电设备的功率和数量进行计算。

同时要考虑设备的冗余和工程的安全系数，计算出合适的设备功率。

除了以上介绍的电缆线路、配电箱和电气设备的工程量计算规则，还应当根据具体的工程要求和设计要求，进行相应的计算。

在进行工程量计算时，还需要参考相关的国家标准和规范，以确保计算结果的准确性和可靠性。

总结起来，电气工程量的计算是一项复杂的任务，需要综合考虑各个方面的因素，并参考相关的标准和规范。

只有准确进行工程量计算，才能确保工程施工顺利进行，并满足工程的用电需求。

电气工程定额和工程量计算规则一、电气工程定额1.电气工程量计算电气工程量计算是根据项目的规模和要求，计算电气工程所需要的各类电器设备、材料和人工等。

电气工程量计算通常按照项目的类型、制造商、安装位置等来分类和计算。

常见的电气工程量计算包括电缆长度计算、设备数量计算、电线根数计算等。

2.电气工程材料需求电气工程材料需求是根据电气工程量计算的结果，计算所需的材料种类和数量。

电气工程材料主要包括电线、电缆、开关、插座、灯具等。

电气工程材料需求的计算一般根据设备的功率、工作环境、安全要求等来确定。

3.电气工程成本估算电气工程成本估算是根据电气工程的量计算和材料需求，计算工程的总成本。

电气工程成本估算一般包括人工成本、材料成本、设备成本等。

电气工程成本估算通常会考虑工程的施工周期、设备的购买和维护成本以及人工的工时和工资水平等。

二、电气工程工程量计算规则电气工程工程量计算规则是指在电气工程项目中，为了统一计算方法和提高工作效率，制定的一系列规则和标准。

下面介绍几项常用的电气工程工程量计算规则。

1.电气负荷计算规则2.电气线路计算规则电气线路计算规则是根据电气工程的电压等级、线路长度和负荷等因素，计算电气线路的截面积、电缆长度和线路损耗等。

电气线路计算通常采用的方法是根据电流负荷和导线的截面积，计算线路的电阻和电压降。

3.电缆敷设计算规则电缆敷设计算规则是根据电缆的规格和敷设方式，计算电缆敷设的长度和材料数量等。

电缆敷设计算通常包括电缆的敷设路径、敷设深度和敷设方式等指标，在计算时需要考虑到设备的布置和安全要求。

总结：电气工程定额和工程量计算规则是电气工程项目中非常重要的一环，它们能够规范施工过程、准确计算工程量和成本，提高电气工程的施工质量和效率。

电气工程定额和工程量计算规则的制定需要充分考虑工程的特点和要求，制定科学合理的计算方法和标准。

电气工程工程量计算规则电气工程的工程量计算是对电气工程项目进行合理分析和综合计算的过程，为工程项目的实施提供科学依据。

电气工程的工程量计算规则主要包括：工程量的划分原则、计算方法和计算公式。

一、工程量划分原则1.根据电气工程项目的施工范围和工程方案，将工程量划分为不同的单元，如输配电设备安装工程、照明工程、动力设备安装工程等。

2.根据工程项目的执行单位和责任划分，将工程量划分为主体工程量和附属工程量。

主体工程量是指由电气工程的施工单位负责的主要工程量，包括电气配电系统、照明系统、通信系统等。

附属工程量是指由其他工程单位负责的次要工程量，如土建工程、装饰工程等。

二、工程量计算方法1.定额法：根据国家现行的电气施工定额，按照工程项目的设计要求和技术规范，按照各项工程量单位进行计算。

2.估算法：根据电气工程的实际情况和经验，结合类似工程项目的资料和经验数据，进行估算计算。

3.比例法：根据电气工程项目中各项工程量的数量关系，通过比例计算得出其他工程量的数值。

三、工程量计算公式1.定额法计算公式：工程量=工程项目设计数量×定额系数其中，定额系数是根据工程实际情况和技术要求，结合工程项目的设计要求和技术规范进行确定的。

2.估算法计算公式：工程量=工程项目设计数量×单位价格其中，单位价格是根据工程项目的实际情况和经验进行估算得出的。

四、工程量测算要点1.工程量测算应根据工程实际情况进行，结合工程项目的设计要求和技术规范确定工程量的计算方法和计算公式。

2.工程量计算应准确、合理、科学，不应过高或过低，以保证工程项目的合理投资和施工进度的控制。

3.工程量计算应有明确的依据和详细的记录，以备工程项目的审计和监督。

4.工程量计算应遵循工程项目的设计要求和技术规范，以确保工程项目的质量和安全。

总之，电气工程的工程量计算是对电气工程项目进行科学分析和合理估算的过程。

遵循相关的工程量计算规则和方法，可以为电气工程项目的实施提供科学依据，保证工程项目的顺利进行。

电气工程工程量计算规则1. 引言电气工程工程量计算是电气工程设计的重要环节之一，它对工程预算和施工进度的控制起着至关重要的作用。

本文将介绍电气工程工程量计算的规则和方法。

2. 工程量计算的目的工程量计算的目的是确定电气工程所需的材料、设备和人力资源的数量。

通过合理和准确地计算工程量，可以为工程预算提供依据，确保工程顺利进行。

3. 工程量计算的基本要素电气工程的工程量计算包括以下几个基本要素：3.1 材料电气工程所需的材料包括电缆、电线、开关、插座等。

计算材料的数量时，需要考虑工程规模、质量要求和安全要求等因素。

3.2 设备电气工程所需的设备包括变压器、开关柜、发电机等。

计算设备的数量时，需要根据工程设计参数和负荷要求进行合理的估算。

3.3 人力资源电气工程所需的人力资源包括工程师、技术员和施工人员等。

计算人力资源的数量时，需要考虑工程规模、施工周期和施工难度等因素。

4. 工程量计算的方法电气工程的工程量计算可以通过以下几种方法进行：4.1 单位工程量法单位工程量法是指根据单位面积或单位长度的工程量与实际工程面积或长度的比值，计算出实际工程量的方法。

例如，根据单位长度的电缆用量，可以通过乘以实际工程长度，计算出电缆的具体用量。

4.2 类比法类比法是指根据类似的工程项目或相似的施工经验，推算出工程量的方法。

通过参考类似工程项目的工程量，可以推算出电气工程的工程量。

4.3 记账法记账法是指根据历史工程项目的数据，计算出工程量的方法。

通过分析历史工程项目的实际数据，可以推算出电气工程的工程量。

5. 工程量计算的注意事项在进行电气工程的工程量计算时，需要注意以下几个问题：5.1 数据准确性工程量计算的准确性关系到工程预算和实际施工的顺利进行。

因此，在进行工程量计算时，需要确保数据的准确性和可靠性。

5.2 工程设计的合理性工程量计算是基于工程设计的基础上进行的。

因此，工程设计的合理性对工程量计算的准确性有着重要影响。

电气工程量计算规则
首先，电气工程量计算的第一步是进行电气负荷计算。

负荷计算是根
据设计的用电设备和电气设施的需求，计算出整个电气系统的负荷。

负荷
计算包括照明负荷、动力负荷、空调负荷等各个方面。

负荷计算的目的是
确定电气系统所需的主要设备和线路的容量。

其次，电气工程量计算的第二步是进行线路计算。

线路计算是根据所
测得的负荷数据，结合电线的材料、长度和安装方式等信息，计算出所需
的电线截面积和容量。

线路计算通常包括电线截面积计算、电线长度计算、电线容量计算等。

第三，电气工程量计算的第三步是进行设备容量计算。

设备容量计算
是根据设计的用电设备的特点和工作要求，计算出所需的设备容量。

设备
容量计算通常包括发电机容量计算、变压器容量计算、开关设备容量计算等。

第四，电气工程量计算的第四步是进行电缆敷设计算。

电缆敷设计算
是根据电缆的特点和敷设方式，计算出所需的电缆长度和容量。

电缆敷设
计算通常包括电缆长度计算、电缆容量计算、电缆敷设方式选择等。

除了上述的基本计算规则外，电气工程量计算还需要考虑其他一些因素，如综合能耗、电气线路布置、电气图纸设计等。

在进行电气工程量计
算时，还需要参照国家相关的标准和规范进行计算和设计。

需要注意的是，电气工程量计算是一项复杂而繁琐的任务，需要有专
业的电气工程师进行计算和设计。

因此，如果对电气工程量计算不熟悉或
缺乏经验，建议请专业的电气工程师进行计算和设计，以确保电气系统的
安全、可靠运行。

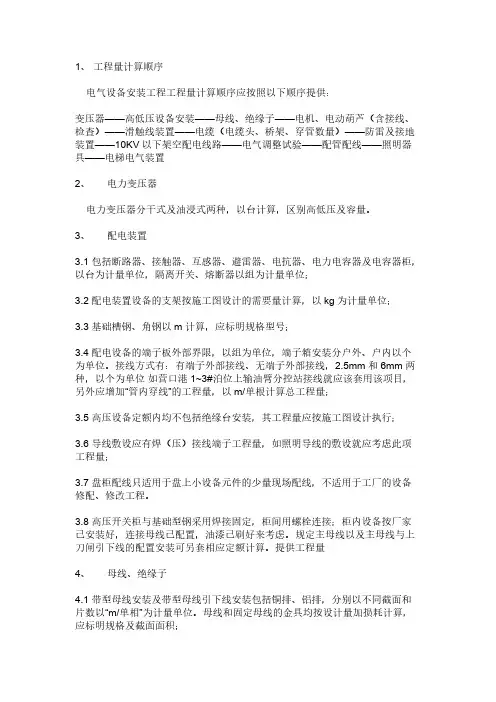

1、工程量计算顺序电气设备安装工程工程量计算顺序应按照以下顺序提供：变压器——高低压设备安装——母线、绝缘子——电机、电动葫芦（含接线、检查）——滑触线装置——电缆（电缆头、桥架、穿管数量）——防雷及接地装置——10KV以下架空配电线路——电气调整试验——配管配线——照明器具——电梯电气装置2、电力变压器电力变压器分干式及油浸式两种，以台计算，区别高低压及容量。

3、配电装置3.1 包括断路器、接触器、互感器、避雷器、电抗器、电力电容器及电容器柜，以台为计量单位，隔离开关、熔断器以组为计量单位；3.2 配电装置设备的支架按施工图设计的需要量计算，以kg为计量单位；3.3 基础槽钢、角钢以m计算，应标明规格型号；3.4 配电设备的端子板外部界限，以组为单位，端子箱安装分户外、户内以个为单位。

接线方式有：有端子外部接线、无端子外部接线，2.5mm和6mm两种，以个为单位如营口港1~3#泊位上输油臂分控站接线就应该套用该项目，另外应增加“管内穿线”的工程量，以m/单根计算总工程量；3.5 高压设备定额内均不包括绝缘台安装，其工程量应按施工图设计执行；3.6 导线敷设应有焊（压）接线端子工程量，如照明导线的敷设就应考虑此项工程量；3.7 盘柜配线只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修配、修改工程。

3.8 高压开关柜与基础型钢采用焊接固定，柜间用螺栓连接；柜内设备按厂家已安装好，连接母线已配置，油漆已刷好来考虑。

规定主母线以及主母线与上刀闸引下线的配置安装可另套相应定额计算。

提供工程量4、母线、绝缘子4.1 带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以“m/单相”为计量单位。

母线和固定母线的金具均按设计量加损耗计算，应标明规格及截面面积；4.2 槽型母线安装以“m/单相”为计量单位，若为“三”相则应乘以“3”，槽型母线与设备连接分别以连接不同的设备以“台”为计量单位；4.3 与发电机、变压器、断路器、隔离开关连接，注明槽型母线的规格尺寸，槽型母线及固定槽型母线的金具按实际用量加损耗率计算；4.4 共箱母线安装以m为计量单位。

电气工程工程量计算规则工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。

电缆敷设按不同截面以延长米计算并套用定额。

其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。

2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。

3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。

4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。

5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。

6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。

7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。

由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。

注：电力行业预算定额为第四册。

8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。

9、电缆防火用的设备及材料的安装，可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目。

10、电缆敷设长度应根据敷设路径水平和垂直距离，另按表5规定增加附加长度。

电缆附加长度表5 单位：%，M序号项目名称预留长度说明1 电缆敷设驰度、弯度、交叉2.5% 按全长计算2 电缆进入建筑物2.0m 规程规定最小值3 电缆进入沟内或吊架时引上余值1.5m 规程规定最小值4 变电所进线、出线1.5m 规程规定最小值5 电力电缆终端头1.5m 检修余量6 电缆中间接头盒2.0m 两端各留，检修余量7 电缆进控制及保护屏高+宽按盘面尺寸8 高压开关柜及低压动力配电盘2.0m 盘下进出线9 电缆至电动机0.5m 不包括接线盒至地坪间距离10 厂用变压器3.0m 从地坪算起11 车间动力箱1.5m 从地坪算起12 电梯电缆与电缆架固定点每处0.5m 规范最小值11、电缆支架的接地线应执行室内接地母线安装定额。

电气工程工程量计算规则电气工程工程量计算是指按照一定的规则和方法，根据设计图纸和技术要求，对电气设备和电气工程的工程量进行计算的过程。

电气工程工程量计算的准确性和细致性直接影响到工程的质量和成本控制，因此在电气工程项目中，工程量计算是一个非常重要的环节。

下面将介绍一些常见的电气工程工程量计算规则。

1.灯具和照明装置的计算灯具和照明装置是电气工程中非常重要的组成部分，其计算规则主要包括以下几个方面：-根据照明要求和设计图纸，计算每个房间或区域的照明光源数量。

-根据设计要求和照明光源的特性，选择合适的灯具型号和功率。

-计算每个房间或区域的总照明功率，并根据需求计算总功率。

2.输配电设备的计算输配电设备包括变压器、配电柜和配电箱等，其计算规则主要包括以下几个方面：-根据负荷要求和设计需求，计算每个变配电设备的额定功率和容量。

-根据设计图纸和技术规范，计算电缆和导线的长度和截面积。

-计算输配电设备的总容量和功率，并根据负荷需求和电网要求进行调整和优化。

3.电缆和导线的计算电缆和导线是电气工程中非常重要的输配电元件，其计算规则主要包括以下几个方面：-根据负荷要求和设计需求，计算电缆和导线的截面积和电阻。

-根据设计要求和电线的特性，选择合适的电缆和导线规格，包括截面积、导体材质和绝缘等。

-计算电缆和导线的长度，并根据电源和负荷的位置进行布置和敷设。

4.插座和开关的计算插座和开关是电气工程中常见的用电设备，其计算规则主要包括以下几个方面：-根据使用需求和设计要求，计算每个房间或区域的插座和开关数量。

-根据设计要求和技术规范，选择合适的插座和开关型号和容量。

-计算每个插座和开关的总功率，确保电源和负荷的匹配和安全运行。

除了上述几个常见的计算规则，电气工程工程量计算还包括对电气保护设备、接地设备、电气仪表和控制设备等的计算。

在进行计算时，需要结合设计要求、技术规范和实际情况，综合考虑电气设备的负荷要求、电源要求和安全要求，保证工程量计算的准确性和合理性。

电气工程工程量计算规则册说明一、第四册《电气工程》(以下简称本定额)，包括变配电装置、电缆、架空配电线路、防雷接地、控制装置、配管配线、照明器具、起重设备电气装置、电气设备试验调整、电梯、消防控制设备、安全防范设备、电视、电话、综合布线等共十三章。

二、本定额适用于10KV以下电气设备安装工程。

三、本定额中的操作高度(指操作物高度距楼地面的距离)，除各章节另有规定者外，均按5m以下编制的，如超过5m时，其超过部分的人工工日乘以下列系数：操作高度10m以下20m以下20m以上超高系数 1.25 1.4 1.6四、本定额的工效是按建筑物檐高25m以下编制的，超过25m的高层建筑物(电梯安装除外)，按下表计算高层建筑超高费(以人工费作为基数)：檐高45m以下80m以下80m以上费率(%)368人工245其中机械123五、脚手架使用费以单位工作人工费作为基数，按以下标准计取：电梯工程：6%，其中人工费占20%其它工程：2%，其中人工费占20%第一章变配电装置一、说明(一) 本章包括：干式变压器、油式变压器、箱式变压器、开闭器、高压开关柜、低压配电屏、母线桥、封闭式插接母线槽安装等23节共140个子目。

(二) 消弧线圈、电炉变压器、油浸电抗器、整流变压器安装，执行油式变压器安装相应子目。

(三) 设备中需注入或补充注入的绝缘油，应视作设备的一部分。

(四) 设备安装中均未包括支架的制作安装，需用时执行本册支架制作安装相应子目。

(五) 工作内容中的“接线”系指一次部分(不包括焊压铜、铝接线端子)。

(六) 硅整流设备安装，不包括附带的控制箱、电源箱和设备以外配件的安装。

(七) 硒整流设备安装，执行硅整流设备相应子目。

二、工程量计算规则(一) 变压器按容量以台计算。

(二) 高压开关柜分固定式、手车式以台计算。

(三) 低压开关柜分交流、直流以台计算。

(四) 配电间隔框架、母线桥、设备支架以吨计算；基础型钢分品种以米计算。
