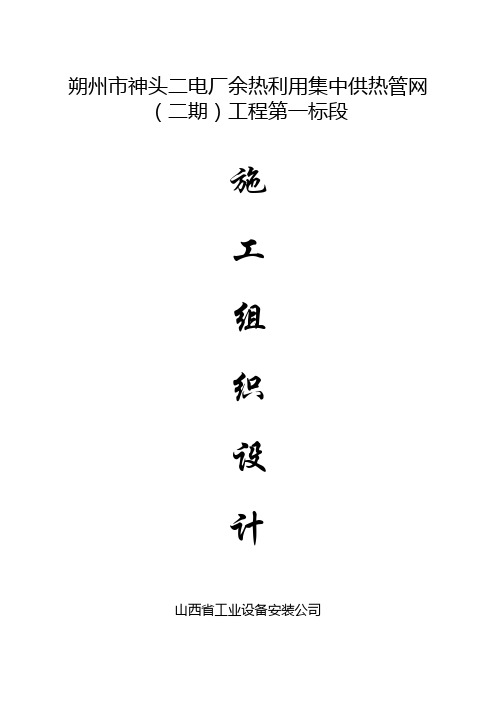

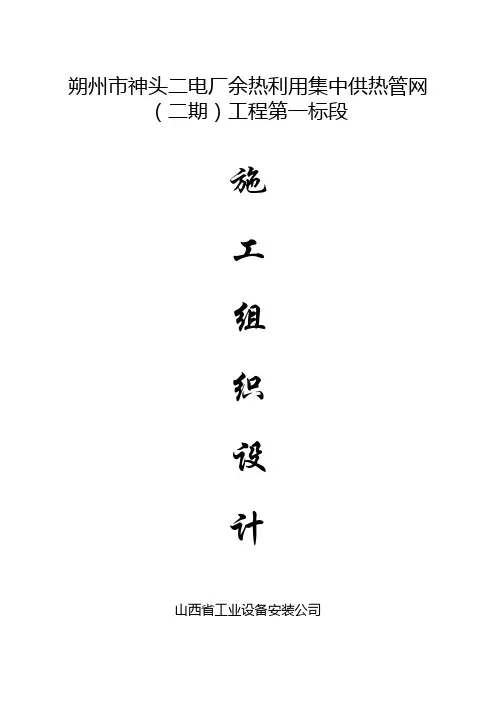

朔州市神头二电厂余热利用集中供热管网（二期）工程第一标段施工组织设计山西省工业设备安装公司目录一、工程概况二、施工部署三、施工准备四、主要施工方法五、劳动力及施工主要施工机械配备六．保证工程质量的技术组织措施七．保证工期的技术组织措施八．确保安全、文明施工的技术措施九、文明施工保证措施十、施工进度总计划十一、降低成本、提高质量的合理化建议十二、施工总平面图一、工程概况本工程为山西省朔州市神头二电厂余热利用集中供热管网管网（二期）第一标段全长1900m预制直埋保温管道安装及附属设施建筑施工。
本标段主要分为两段，第一段为开发西路沿振华东街到梁郡路西侧管径为DN1000mm长约1100m 直埋预制保温管道安装，第二段为从振华东街向北管径为DN1000mm长约800m 直埋预制保温管道安装。
管道连接方式为焊接。
编制依据：1、《城市直埋供热管道工程技术规程》（CJJ/T81-98）2、《城市热力管网工程设计规范》（CJJ34-2002）3、《城市供热管网工程施工及验收规范》（CJJ28-89）4、《城市供热管网工程质量检验评定标准》（CJJ38-90）5、《工业管道工程施工及验收规范》(GBJ235-97)6、《现场设备工业管道焊接工程施工及验收规范》（GBJ50236-98）7、《钢焊缝射线照片及底片分类法》（GB3323）8、《工业设备及管道绝热工程施工及验收规范》(GBJ50264-97)9、《工业设备及管道绝热工程管道及设备保温质量检验评定标准》（GB50:85-93）二、施工部署依据招标文件规定的工作内容，根据本工程工期紧、任务重的特点和具体情况，且考虑到土建与安装科学合理安排和密切协作的原则。
总体布属如下：1、充分做好开工前的准备工作，按照计划及时组织施工人员、机具进场，布设好施工用水、用电和安排好施工人员的生活设施。
及时组织工程材料进场，为正式开工做准备。
2、从工程开工之日起，做好材料的定购工作。
热网工程施工组织设计热网工程施工组织设计本文档旨在详细介绍热网工程施工组织设计的相关内容，以确保施工过程的顺利进行。
本文档将包括项目概况、施工组织设计的内容和要求、施工方法和工序、施工组织机构和人员配置、安全措施等方面的内容。
一、项目概况1.1 项目背景1.2 工程规模和范围1.3 施工期限1.4 目标和要求二、施工组织设计的内容和要求2.1 施工组织设计的意义和作用2.2 施工组织设计的原则2.3 施工组织设计的程序和步骤2.4 施工组织设计的文件编制要求三、施工方法和工序3.1 施工方法的选择3.2 施工工序的确定3.3 工序之间的关联和配合四、施工组织机构和人员配置4.1 施工组织机构4.2 组织机构的职责与权限4.3 人员配置要求4.4 人员培训和技术支持五、安全措施5.1 安全管理制度5.2 安全生产责任制5.3 安全教育和培训5.4 安全技术措施5.5 应急预案和应急措施六、质量控制6.1 质量管理制度6.2 施工质量控制措施6.3 质量检验和验收七、资金和物资保障7.1 资金保障7.2 物资供应和管理八、环境保护8.1 环境管理制度8.2 施工环境保护措施九、施工进度计划9.1 施工进度计划的编制9.2 施工进度的控制和调整十、服务与维护10.1 施工完成后的服务和维护工作10.2 维护管理制度和要求附件：1. 施工组织设计图纸2. 施工进度计划表3. 安全生产预案4. 资金申请表5. 材料清单法律名词及注释：1. 施工组织设计：指根据工程特点和施工条件，制定施工方案和施工组织机构，明确施工任务和责任的设计活动。
2. 安全管理制度：指为确保施工过程中的安全，制定的管理规定和制度。
3. 质量管理制度：指为保证工程施工质量，制定的管理规定和制度。
4. 环境管理制度：指在施工过程中，为保护环境，防止环境污染而制定的管理规定和制度。
热网改造二期工程施工组织设计编制：审核：批准：*******供热供水XX公司二00六年六月五日Xxx供热供水公司Xxx热网改造二期安装工程施工组织设计一、工程概况工程名称：xxx热网改造二期安装工程建设单位：xxx供热供水XX公司设计单位：xxxXX施工单位：xxx供热供水XX公司供水分公司Xxx热网改造二期安装工程是对集贤矿居民进行供热的工程延续，该工程包括一个换热站以及换热站的热源管路敷设。
一网管线长1800余米，由DN200保温管组成。
在两个回路主干管上均设补偿器，以利管线进行热伸缩补偿。
在供热循环回路上，各系统最高点均设排汽点，各系统最低点设泄水点，并且砌检查井，以利调节及维修。
本工程计划开工日期：2006年6月8日本计划计划竣工日期：2006年7月15日工程中做到文明施工，不影响市政交通，不给居民带来任何不便，按设计单位及公司制定的标准要求进行施工。
管道之间、管道与管件之间均采用焊接，管道及管件材质为Q235B，拐弯处采用1.5D冲压弯头，所有阀门与管道连接为法兰连接，焊条采用E4313。
敷设方式：直埋敷设。
管道安装完毕后，管道接头保温前应进行水压试验压力为工作压的1.5倍。
供、回水管应分开进行试压，试压时固定支架处覆土夯实，如果分段进行水压试验，端部支架应采取临时加固措施，以免损坏支架。
管道弯头及需要观察的地方，应标明介质流向红色箭头。
二、编制依据依据《城镇供热管网工程施工及验收规范》CJJ28－2004、《工业金属管道工程施工及验收规范》GB50235、《城镇直埋供热管道工程技术规程》CJJ/T81、《现场设备、工业管道焊接工程施工及验收规范》GB50236、《城市供热管网工程质量检验评定标准》CJJ38、双鸭山市坤原XX图纸等进行编制。
三、施工组织及人员配备施工项目负责人：孙宣宝施工技术负责人：孙宣宝第一队长：郭瑞志第二队长：李福奎管道工：明管道工：李绍臣管道工：邹广训管道工：索立国电焊工：李福奎电焊工：马怀忠电焊工：许木林电工：X忠峰电工：石甲田安检员：常猛质检员：王佰双四、现场施工主要设备五、施工准备（1）、组织专人人员对图纸进行认真学习，以便了解工程项目内容对施工的特殊要求。

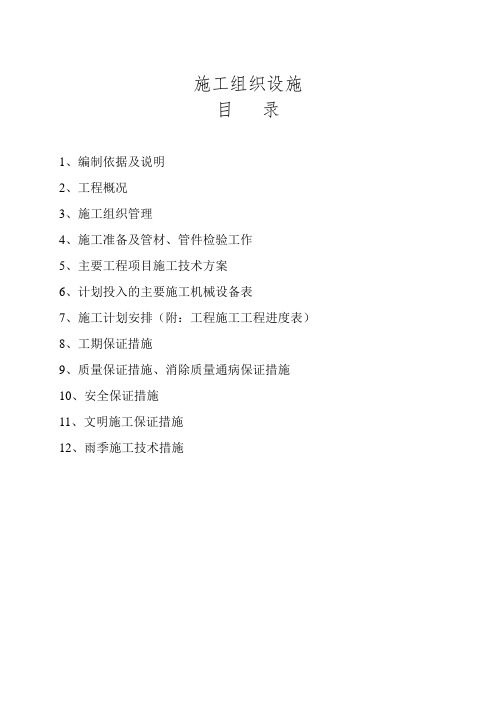

施工组织设施目录1、编制依据及说明2、工程概况3、施工组织管理4、施工准备及管材、管件检验工作5、主要工程项目施工技术方案6、计划投入的主要施工机械设备表7、施工计划安排（附：工程施工工程进度表）8、工期保证措施9、质量保证措施、消除质量通病保证措施10、安全保证措施11、文明施工保证措施12、雨季施工技术措施1、编制依据及说明1.1编制依据（1）枣庄市新城黄河西路道路热力安装工程设计图纸；（2）《城镇直埋供热管道工程技术规程》（CJJ/T81-20xx）（3）《城市供热管网工程施工及验收规范》（CJJ28-20xx）（4）《城镇供热直埋蒸汽技术规程》（5）《城镇供热系统安全运行技术规程》（6）《工业金属管道工程施工及验收规范》GB50235-97（7）《工程建设标准强制性条文》（8）《现场设施、工业管道焊接施工及验收规范》GB50236-97（9）公司编制的压力管道安装工程《质量保证手册》、《程序文件》、《作业指导书》等有关文件资料。
1.2说明本施工组织设计根据枣庄市新城黄河西路道路热力安装工程设计图纸，根据该工程特点，在施工过程中遇到的特殊环节，制定切实可行的作业指导文件，以确保施工质量和按期交工。
2、工程概况2.1工程概况枣庄市新城黄河西路道路热力安装工程，管道总长度约20xx米，北起德仁路，南至祁连山路。
（1）划分范围：①立新小区南区供热面积8.3万平方米（29栋）楼；②立新小区北区供热面积8.57万平方米（22栋）楼；③主干线：南区、换热站至40#楼及科技1#楼；北区、换热站至1#、5#楼；管材为20#钢无缝钢管、聚氨脂发泡保温层、聚氯乙烯管保护层预制直埋管道、管道直径为DN250-100；支干线：管材为20#钢无缝钢管、聚氨脂发泡保温层、聚氯乙烯管保护层预制直埋管道及聚氨脂发泡保温层、玻璃钢外护保护层预制架空管道、管道直径为DN100-65；焊接材料为E4303(J422)焊条。
2.2施工应具备的条件（1）施工图纸、安装规范、标准等资料齐全。
供暖二次管网改造工程施工组织设计1. 项目概述本文档旨在提供供暖二次管网改造工程施工组织设计的详细规划和安排。
2. 工程背景当前供暖系统存在老化和能源利用效率低下等问题，需要对二次管网进行改造。
此次施工旨在提高供暖系统的稳定性和整体热能利用效率。
3. 施工组织结构3.1 项目经理负责整体工程的组织、协调和管理。
3.2 施工班组由多个专业施工班组组成，包括管道安装、设备调试和维修等。
3.3 安全管理人员负责施工现场的安全管理和事故预防。
4. 施工方法4.1 管道安装根据设计图纸和规范要求，采用专业施工设备进行二次管网的安装。
4.2 设备调试完成管道安装后，进行设备的调试和运行试验，确保系统正常运行。
4.3 维修保养在施工过程中，对现有供暖设备进行检修、保养和更换，确保系统的可靠性和安全性。
5. 施工进度安排根据工程规模和施工条件，制定合理的施工进度计划，确保工期的准确控制。
6. 质量控制施工过程中，严格按照相关规范和图纸要求进行施工操作，配合相关部门进行质量检验，确保工程质量达到设计要求。
7. 安全措施在施工现场设置必要的安全警示标识和防护设施，确保施工人员的人身安全。
8. 环境保护施工过程中，严格执行环境保护法律法规，采取合理措施控制噪音、扬尘等污染物的排放。
9. 经济效益分析通过供暖二次管网改造，提高能源利用效率，节约能源资源，并降低运行维护成本。
10. 风险分析对施工过程中可能存在的风险进行分析和评估，制定相应措施，保障施工的安全和顺利进行。
11. 文档控制本文档由项目经理负责控制，确保所有相关人员使用的是最新版本的施工组织设计文档。
以上为供暖二次管网改造工程施工组织设计的简要内容，请参考。
如有需要，可根据具体施工要求进行进一步完善和调整。

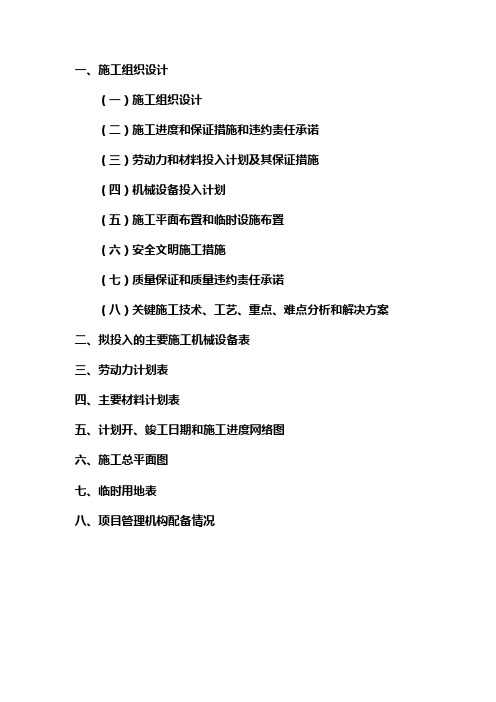

一、施工组织设计（一）施工组织设计（二）施工进度和保证措施和违约责任承诺（三）劳动力和材料投入计划及其保证措施（四）机械设备投入计划（五）施工平面布置和临时设施布置（六）安全文明施工措施（七）质量保证和质量违约责任承诺（八）关键施工技术、工艺、重点、难点分析和解决方案二、拟投入的主要施工机械设备表三、劳动力计划表四、主要材料计划表五、计划开、竣工日期和施工进度网络图六、施工总平面图七、临时用地表八、项目管理机构配备情况一、施工组设设计（一）施工组织设计1 工程概况1.1 工程名称：长治市热电联供二期工程主城区供热管网工程（二标段）。
1.2 建设地点：长治市区，从潞泽大桥过河段开始，沿潞泽大街向北敷设至已有管线，桩号从0+300至1+450。
1.3 建设单位：长治市惠城热力有限公司。
1.4 建设规模：1150米2 编制依据与施工验收标准2.1 建设单位提供的工程设计文件。
2.2 主要法律、法规：《中华人民共和国建筑法》（国家主席第91 号令）；《中华人民共和国计量法》（国家主席第28 号令）；《建筑项目环境保护管理条例》（国家主席第28 号令）。
3.3 主要规范《城市供热管网工程施工及验收规范》（CJJ/T28-29）；《城市供热管网工程质量评定标准》（CJJ/T38-9）；《工程测量规范》（GB50026-93）；《工业金属管道工程施工及验收规范》（GB50235-97）；《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）；《施工现场临时用电安全技术规范》（JGJ46-88）；《建筑机械使用安全技术规范》（JGJ33-2001）。
3 主要分部、分项工程施工方法本工程工期紧，为了按期完工，根据施工场实际情况，采取多工作面同时施工，土建和安装穿插施工，并密切配合，连续施工，最大限度采用机械化施工，两班制倒班作业，加强工序的控制，实行监理、业主认可制，确保质量与工期。
3.1沟槽土方开挖方案沟槽开挖前，应根据现场实际情况使用镭射探测仪全程扫线及人工挖探坑的方法，查看地下障碍物（电缆、煤气管、自来水管、污水管等）及地下水位情况，绘制地下障碍物图，为沟槽开挖做好准备工作。
施工组织设计第一章、施工方案第一节：主要施工地点的施工布置及相关说明第二节、工程要求及施工范围第三节、材料进场计划及施工准备第四节、施工方案第二章、质量保证措施第三章、工期保障措施第四章、雨季施工措施第五章、安全文明施工措施第六章、人员和设备安全预案第一章、施工方案一、编制原则1、贯彻执行国家及地方对工程建设的各项方针政策，严格执行工程建设程序。
2、施组编制遵守合同文件、设计文件及施工规范的原则，确保工程质量和工期。
建立健全各项组织机构和保证体系，确保施工生产科学、有序、高效。
3、采用“四新”技术。
结合工程特点，积极推广使用新技术、新工艺、新材料、新设备，确保施工质量。
结合实际，经济可靠。
施组编制结合特点，充分调研，优化方案，降低成本；方案确定充分论证，确保采取方案的可靠性，满足施工的总体安排。
4、统筹安全，科学合理。
根据现场勘察调查资料、合同文件资料工程特点，全面规划、统筹安排，突出重点难点及工期关键工序，采用科学合理的施工方法，确保施组编制满足合同要求。
坚持实事求是的原则，根据我单位综合施工生产能力组织施工，坚持科学组织、合理安排，确保高速度、高效率、高质量完成工程建设。
二、编制依据1、根据施工图设计、有关文件以及业主对本施工段施工总工期的要求。
2、我公司踏勘现场及调查咨询资料。
4、我公司拥有的科技成果、工法成果、机械设备、技术水平和施工能力，以及参加类似工程施工积累的施工经验。
结合我公司施工实力、机械设备状况、专业技术力量及管理水平、综合施工生产能力。
三、工程概况工程内容：招标人：工期：建设地点：资金来源：企业自筹工程质量标准：合格工程内容：1）二次管网管道、土建施工（具体以施工图纸为准）。
2）沟槽开挖、回填、夯实，管网敷设【管道安装、各种阀门及管件安装（弯头、异径管、三通等）、管网支墩、支架制作及安装（含基础）】，架空旧管道、支架及土建基础拆除以及冲突、妨碍新管道铺设的旧管道、支架及土建基础等对已有热水管网的拆除和改造等工作，井室开挖及制作（含井盖安装），操作平台制作，施工围挡及警示或警告标志等安置，临时通道的搭建。

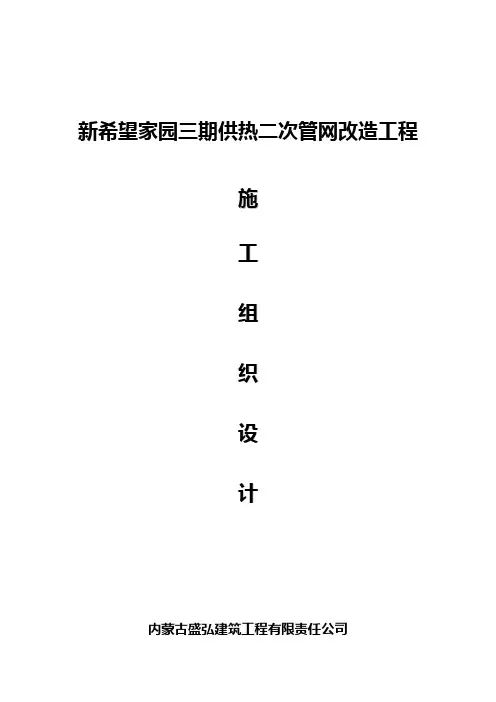

新希望家园三期供热二次管网改造工程施工组织设计内蒙古盛弘建筑工程有限责任公司施工组织设计一、编制依据1、新希望家园三期供热二次管网改造施工工程招标文件。
2、新希望家园三期管网竣工图。
3、新希望家园三期供热二次管网改造施工图。
4、《城市直埋供热管道工程技术规范》CJJ81—985、《城市供热管网工程施工及验收规范》CJJ/28—2004第一章工程概况本项目为二次改造供热管网项目，有新建、有原来管道连接的土建、道路硬化、绿化、管道安装等，供热面积共计约15万平米。
一、承包方式本工程采用固定综合单价包干方式承包，综合单价是指完成规定计量单位项目所需的人工费、材料费、机械使用费、管理费、利润；措施费、规费、税金单列项目；并考虑风险因素。
二、主要工程量图纸中新建部分东区从换热站至小区中心管道低区DN350单管长度约为370米、西区从换热站到A2-1#楼管道低区DN200单管长度约为265米，高区DN150单管长度约280米；其他管道为小区原有管道，只是新建管道与原管道及原管道与原管道连接、打断约计20处（具体见工程量清单），施工完毕后路（院）面的恢复。
三、施工技术方案及技术质量要求：1、管径大于DN200（含DN200）管道采用螺旋焊钢管，管径小于DN200管道采用无缝钢管。
管道除锈后、二布三油环氧煤沥青防腐。
2、管道保温采用50mm聚氨酯保温，外加玻璃钢保护层。
3、阀门采用天津塘沽瓦特斯、天津大站“力”字牌或天津津南华通“关”字牌。
4、标准及规范。
《城市供热管网工程施工及验收规范》CJJ28-90《城市供热管网工程质量检验评定标准》CJJ38-90《聚氨酯泡沫塑料预制保温管》CJ/T3002--92第二章工程特点由于该工程位于呼和浩特市新希望家园小区院内，存在很大不利施工因素较多，因此在施工过程中需甲方、监理公司及小区物业单位大力协助配合解决，且在施工过程中严格做好安全及环境保护措施，尽量避免因施工给小区业主生活带来的各类不变。

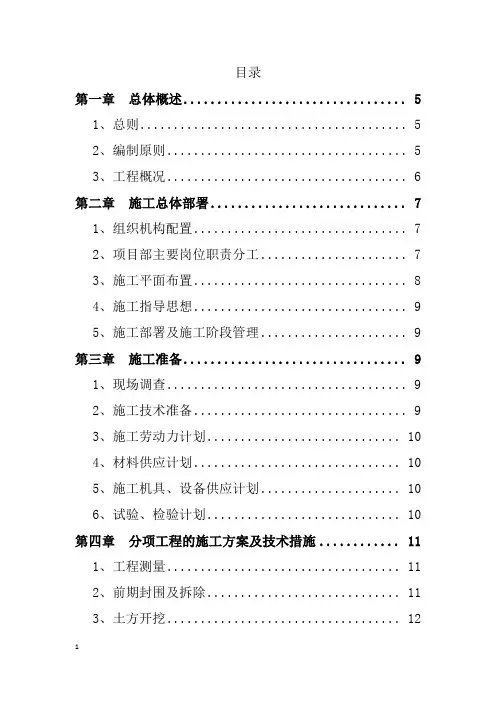

目录第一章总体概述 (5)1、总则 (5)2、编制原则 (5)3、工程概况 (6)第二章施工总体部署 (7)1、组织机构配置 (7)2、项目部主要岗位职责分工 (7)3、施工平面布置 (8)4、施工指导思想 (9)5、施工部署及施工阶段管理 (9)第三章施工准备 (9)1、现场调查 (9)2、施工技术准备 (9)3、施工劳动力计划 (10)4、材料供应计划 (10)5、施工机具、设备供应计划 (10)6、试验、检验计划 (10)第四章分项工程的施工方案及技术措施 (11)1、工程测量 (11)2、前期封围及拆除 (11)3、土方开挖 (12)4、管道、管件等制作安装 (13)5、检查井制作 (15)6、沟槽、井室周围回填 (16)7．人行道、砼预制板恢复 (16)8、供热管线工程的质量检验和交工 (17)第五章质量通病治理措施 (18)1、土建工程质量通病与防治 (18)2、焊接工艺质量通病与防治 (18)3、管道安装工程质量通病与防治 (19)第六章工程质量保证措施 (20)1、质量目标 (20)2、质量保证体系 (20)3、质量保证措施 (22)4、质量管理措施 (26)5、质量预防预案 (26)第七章工期进度计划及保障措施 (27)1、总体进度安排 (27)2、施工进度计划保障措施 (27)第八章对施工难点和关键工序所采取的措施 (31)1、地下管线的保护措施 (31)2、地上设施的加固保护措施 (31)3、避让保护 (31)4、雨季施工措施 (31)5、夏季高温施工措施 (32)第九章安全生产管理体系及安全保证措施 (32)1、安全目标及原则 (32)2、安全管理体系 (33)3、安全管理制度 (35)4、施工安全措施 (36)5、机电设备安全防护措施 (36)6、临时用电安全措施 (37)7、防洪安全措施 (38)8、消防安全措施 (38)9、保卫安全措施 (38)10、卫生安全措施 (39)第十章文明施工管理体系及措施 (39)1、工作方针及目标 (39)2、文明施工保证体系 (39)3、施工现场管理 (40)4、文明施工检查措施 (40)5、材料堆放、机具停放的统一管理 (41)第十一章环境保护管理体系及措施 (41)1、环境保护目标 (41)2、环境保护措施 (41)第十二章应急处置方案 (44)1. 项目部风险分析 (44)2. 生产安全事故应急救援程序 (44)3. 施工现场的应急处理设备和设施管理 (44)4.事故后处理 (44)附表一：拟投入本标段的主要施工设备表 (45)附表二：拟配备本标段的试验和检测仪器设备表 (46)附表三：劳动力计划表 (47)附表四：计划开、竣工日期和施工进度横道图 (48)附表五：施工总平面图 (49)附表六：临时用地表 (50)第一章总体概述1、总则1.1编制说明在本施工组织设计的编制过程中.除了严格遵守招标文件技术条款及招标的要求外.还参照了国家及地方的有关规范和要求.并结合了我公司在市政工程工程中的成功施工经验。

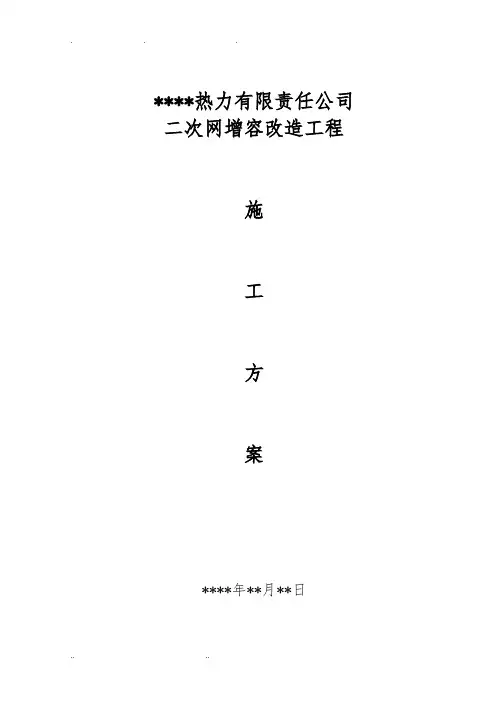

****热力有限责任公司二次网增容改造工程施工方案****年**月**日一、编制原则1.贯彻执行国家和地方对工程建设的各项方针政策，严格执行工程建设程序。
2.施工方案编制遵守合同文件、设计文件及施工规的要求，确保工程质量和工期。
建立健全各项组织机构和保证体系，确保施工生产科学、有序、高效。
3.采用“四新”技术。
结合工程特点，积极推广使用新技术、新工艺、新材料、新设备，确保施工质量。
确保采取方案的可靠性，满足施工的总体安排。
4.统筹安全，科学合理。
根据我单位综合施工生产能力组织施工，坚持合理安排，确保高速度、高效率、高质量完成工程建设。
二、编制依据1.根据施工图设计、有关文件及业主对本施工段施工总工期要求。
2.踏勘现场资料。
3.我公司拥有的技术水平和施工能力，以及施工积累的施工经验。
三、工程简介项目名称：****热力有限责任公司二次网改造工程。
建设地点：各改造小区敷设方式：直埋或架空敷设。
工程容：1.二次管网管道、土建施工。
2.沟槽开挖、回填、夯实，管网敷设（管道安装、各种阀门及管件安装、管网支墩、支架制作及安装、支架基础）旧管道、支架及土建基础拆除，井室的开挖及制作（含井盖安装），施工围挡及警示标志的设置，临时通道的搭建。
3.施工垃圾外运。
四、施工准备1.技术人员必须认真熟悉施工图纸及有关技术资料，参加图纸会审。
对图纸中提供的标高进行复核，2.技术人员向施工人员进行技术、质量、安全交底，熟悉管道安装施工工艺的操作方法，并做好相应的交底记录。
3.有经批准的施工方案，建立项目施工的安全、质量保证体系，做到岗位到人、责任到人。
4.有碍管网施工的障碍物已全部清除。
5.主要管材、配件及辅助材料已进场。
6.管材及机具均以备齐，经检验合格并运进现场。
7.施工用电，电缆架空引至配电箱、配电箱引至开关箱、电缆架空及导线穿管埋地敷设，由开关箱引至机械设备。
五、施工技术方案（一）供热管沟开挖与回填的施工方法1、施工流水工艺图踏勘现场→调查地面、地下资料→建设单位交底→破除砼路面→开挖土方→人工清理地沟→复核标高中心线→管道安装→焊口防腐保温→土方夯填→恢复砼路面→交工验收。
热网改造二期工程施工组织设计编制：审核：批准：*******供热供水有限责任公司二00六年六月五日Xxx供热供水公司Xxx热网改造二期安装工程施工组织设计一、工程概况工程名称：xxx热网改造二期安装工程建设单位：xxx供热供水有限责任公司设计单位：xxx设计院施工单位：xxx供热供水有限责任公司供水分公司Xxx热网改造二期安装工程是对集贤矿居民进行供热的工程延续，该工程包括一个换热站以及换热站的热源管路敷设。
一网管线长1800余米，由DN200保温管组成。
在两个回路主干管上均设补偿器，以利管线进行热伸缩补偿。
在供热循环回路上，各系统最高点均设排汽点，各系统最低点设泄水点，并且砌检查井，以利调节及维修。
本工程计划开工日期：2006年6月8日本计划计划竣工日期：2006年7月15日工程中做到文明施工，不影响市政交通，不给居民带来任何不便，按设计单位及公司制定的标准要求进行施工。
管道之间、管道与管件之间均采用焊接，管道及管件材质为Q235B，拐弯处采用1.5D冲压弯头，所有阀门与管道连接为法兰连接，焊条采用E4313。
敷设方式：直埋敷设。
管道安装完毕后，管道接头保温前应进行水压试验压力为工作压的1.5倍。
供、回水管应分开进行试压，试压时固定支架处覆土夯实，如果分段进行水压试验，端部支架应采取临时加固措施，以免损坏支架。
管道弯头及需要观察的地方，应标明介质流向红色箭头。
二、编制依据依据《城镇供热管网工程施工及验收规范》CJJ28－2004、《工业金属管道工程施工及验收规范》GB50235、《城镇直埋供热管道工程技术规程》CJJ/T81、《现场设备、工业管道焊接工程施工及验收规范》GB50236、《城市供热管网工程质量检验评定标准》CJJ38、双鸭山市坤原设计院图纸等进行编制。
三、施工组织及人员配备施工项目负责人：孙宣宝施工技术负责人：孙宣宝第一队长：郭瑞志第二队长：李福奎管道工：刘明管道工：李绍臣管道工：邹广训管道工：索立国电焊工：李福奎电焊工：马怀忠电焊工：许木林电工：刘忠峰电工：石甲田安检员：常猛质检员：王佰双五、施工准备（1）、组织专人人员对图纸进行认真学习，以便了解工程项目内容对施工的特殊要求。
（2）、熟悉现场施工现场是施工单位作业的综合体现，所以在施工前认真了解现场的条件，对水源、电源、热源的供应情况、市政给排水、煤气、电信系统的布局及需办理的各种手续以及地下构筑及地质情况等需详细调查了解。
材料、机具进退场的交通必须畅通，对每一处施工障碍都必须核准位置，并绘制成图，以便于所有参与施工的管理人员和施工人员掌握现场情况。
（3）、施工测量管道线路施工测量依据设计文件及图纸要求，在施工前放出线路中心线及控制桩，并根据地形情况适当加密桩点及控制桩，确保便于施工并将测量结果做好记录，上报批准后工程方可开工。
纵横断面测量：为了测定管道的长度和测绘横断面，从管道的起点开始，沿管道中线中在地面上每隔一定距离如20m、30m设置里程桩，管道交叉处，坡度变化较大处都要增设里程桩。
施工测量：将管道位置实地测量并绘制成图，以反映工程施工质量，并为管道工程使用期间的维持管理和以后管道工程的扩建等提供依据。
施工测量工作应注意以下事项：1、管线中心桩和水准点均应用平移法设于管线施工范围之外的便于观察和使用的部位。
2、主要的中心桩应加固或安装标石。
3、管线转角桩应于附近永久性测量标石或永久性工程建立联系，标出相互关系。
4、应用坐标表示前线位置时，应按给定坐标数值测点定位，用图解法注前线位置时，应先测定控制点线位置，再按给定值测定前线各点，即标出前线各点与永久工程或控制点线相对关系尺寸。
5、工程测量所用控制点的精度等级，应高于图限级。
6、设计测量所用控制点的精度等级符合工程测量要求时，工程测量宜于设计测量使用同一测量标志。
7、管道工程的测量范围，应自东平行路弯头处测至供热点。
8、管线定位完成后，点位应顺序编号，主要的中线桩应进行加固或安放标石，并绘点示记。
9、管道中线定位完成后，应按施工范围对地上障碍物进行核查，施工图中已标出的地下障碍物的近似位置应在地面上作出标志，供施工前勘探使用。
10、在管道起点、终点、管道固定支架及地下穿越部位的附近，应留临时水准点。
管道沿线临时水准点的间距不宜大于300m，临时水准点标志应明显，安放应稳固，妥加保护。
11、管道竣工后，应全部进行平面位置和高程测量。
12、测量精度要求：（1）测解析座标、管道点位中误差不应大于5cm。
（2）管道点位高程误差不应大于2cm。
13、管道的下列部位应测竣工数据：（1）地面建筑物的座标和高程。
（2）固定支架的中心座标和支承平面的高程。
（3）固定支架处和管道上表面的高程。
（4）管道平面转角点和中心座标和高程。
（5）供热管道、坡度变化点、应测中心座标和管道上表面的高程。
（6）管件处应测中心座标和管道上表面高程。
14、竣工测量数据应按下列要求绘制在竣工图上：（1）竣工测量选用的测量标志，应标注在管道总平面图上。
（2）各测点的座标数据，应标注在平面图上。
（3）各测点的高程数据应标注在纵断面图上。
六、障碍物的拆除1、施工前，应对开槽范围内的地上、地下障碍物进行现场核查及抗探，逐项查清楚障碍物构造情况以及与管道工程的相对位置关系。
2、为保护开槽范围内的各种障碍物，应有针对性制定技术措施，并应符合下列要求：（1）供水、排水、煤气管道及各种地下构筑物的正常使用的安全。
（2）各种电缆的正常使用和安全。
（3）经采取加固措施后的电杆、树木管的稳固。
（4）各相邻建筑物在施工中和施工后，不至发生沉降、倾斜、坍陷。
七、施工方案一、土方工程根据工程现场情况，采用机械开挖与人工开挖相结合。
1、土方开挖要根据现场条件、结构埋深、土质、有封无地下水等因素，选用不同的开槽断面。
施工时，要详细对照设计图纸施工平、断面图确定各施工段的槽底宽、边坡、留台位置、上口宽、堆土等。
2、在地下水位高于槽底的地段，应采取降水措施，将土方开挖部位的地下水位降到槽底以下后再挖。
3、土方开挖前，必须先测量放线、测设高程。
在挖掘地方施工中应进行中线、槽断面、高程的较核。
机械挖土，应有200mm预留量，宜人工配合机械挖掘，挖至槽底标高。
4、土方开挖中出现事先未查到的障碍物，并将影响安全时，应停止施工，经采取措施，并经有关单位检查同意后，再行施工。
5、土方开挖时，必须按需要设置临时道路、槽边护栏，夜间照明灯及指示红灯等设施。
6、已挖至槽底的沟槽，后续工序应安排紧密、连续。
尽量缩短晾槽时间。
不能连续施工的土槽，应留出150-200mm的预留量，待施工前再开挖。
7、管线位置、槽底高程、坡度、平面拐点、坡度折点等必须经测量检查合格。
设计要求做垫层的直埋管道的垫层材料、厚度、密实度等应按设计要求施工。
8、土方开挖应保证施工范围内的排水畅通，并应采取措施防止地面水或雨水流入沟槽。
9、当沟槽遇有风化岩或岩石时，开挖应由有资质的专业施工单位进行施工。
采用爆破法施工时，必须制定安全措施，并经有关部门同意，由专人指挥进行施工。
10、直埋管道的土方开挖，宜以一个补偿段作为一个工作段，一次开挖到设计要求，在直埋保温接头处应设工作坑，工作坑宜比正常断面加深、加宽250-300mm。
11、挖土超挖在15cm以内且无地下水时，可用原土回填，夯实至密实度达到95%。
12、当地基软硬不一致时，应对地基做过度处理。
13、沟边堆土尽可能堆在不防碍交通和施工的一侧，堆土线距沟边0.1-1m，堆土如不得已靠近建筑物外墙时，高度<1.5m。
14、堆土不要压消火栓井、阀门井及其它公用设施。
15、沟槽开挖较深而必须开直槽时，加支撑板，要确保施工安全。
二、土建工程本工程共有固定支座19个。
固定支架：管底以下为掺30%毛石砼，管底以上为C20砼。
砼工程前，应对砂、碎石、水泥进行试验，合格后做砼试配，施工时控制好水灰比及配合比，严格按重量比投料，不得增减。
固定支架与土建结构必须整体结合牢固，当固定支架砼的强度没有达到设计标号时，不得与管道固定、承受推力。
固定墩砼烧筑前，应检查与砼接触部位的管道及卡板防腐层，防腐层应完好。
三、回填土工程1、沟槽的主体结构经隐蔽验收合格及竣工测量后，应及时进行回填土。
2、回填时应确保构筑物的安全，并应检查墙体结构强度。
3、回填前应将槽底杂物清除干净，有积水应先排除。
4、回填土应分层夯实。
回填土中不得有碎砖、石块、大于100mm 的冻土块及其他杂物。
5、回填前，应检查和修补管道保温层破损处。
管道焊口两端管段在管道找正管口对接就位后，胸腔部位可先行回填。
6、沟槽胸部应填砂或边筛的细土，填砂时应符合设计要求。
填土时，筛土颗粒不应大于20mm，回填范围为保温管顶以上150mm以下的部位。
7、管道焊接工作抗回填可采用水撼砂的方法分层撼实。
8、回填土铺土厚度：人工夯实为200-250mm一层，机械夯实为250-300mm一层。
9、回填土的密实度应按设计规定，并逐层进行检查测定。
管顶或结构顶以上500mm范围内，应采用轻夯夯实，严禁采用动力夯实机或压路机压实。
10、供热管线与其他地下设施交叉部位或供热管线与地上建(构)筑手较近部位，其回填方案应征得有关单位同意。
11供热管线穿越城市道路时，采用水撼砂回填。
四、管道安装、焊接及检验该管道工程使用母材为Q235B的螺旋焊接钢管，焊条采用E4313，焊缝级别IVB级。
按设计要求购置合格的管材、管道附件、阀门、标准件等。
管道焊接，按焊工合格项目流水焊。
（一）、管路安装及检验1、螺旋钢管使用前应做检查，不得有超过壁厚允许偏差的锈蚀、凹陷以及裂纹和重皮等缺陷。
2、预制防腐层和保温层的管道及管路附件，在安装和运输中不得损坏。
3、管件制作和可预组装的部分宜在管道安装前完成，并经检验合格。
4、钢管、管路附件等安装前应按设计要求核对型号，并按相应规定进行检验。
5、雨季施工应采取防止浮管及防止泥浆进入的措施。
6、施工间断时，管口应采用堵板封闭，管道施工完成后，应将内部清理干净，并及时封闭管口。
7、管道法兰、焊缝及其他连接件的安装位置应留有检修空间。
8、管道穿越道路、墙或构筑物时，应加套管或砌筑涵洞保护。
9、管子切割：（1）碳素钢管宜采用机械方法切割。
当采用氧乙炔火焰切割时，必须保证尺寸正确和表面平整。
（2）切口质量要求端面平整、无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等。
（3）切口端面允许倾斜偏差不应大于管外径的1%，且不超过3mm。
（4）预制直埋保温管的现场切割管道配管长度不宜小于2m。
（5）预制直埋保温管在切割时应采取保护措施防止外护管脆裂。
（6）预制直埋保温管切割后的工作钢管裸露长度应与原成品管的工作钢管裸露长度一致。
（7）预制直埋保温管切割后裸露的工作钢管外表面应清洁，不得有泡沫残渣。
