三层与五层阻氧PB管材比较

  • 格式：doc
  • 大小：105.00 KB
  • 文档页数：4

散热器采暖用聚丁烯（PB）
三层阻氧管材与五层阻氧管材的比较
--- 项目使用建议
近几年，聚丁烯（PB）管材，以其材料性能稳定、柔韧性好、耐温耐压性能高、化学性能稳定、抗低温脆性优良、抗蠕变性能好等诸多优点，受到广大设计师和开发商的青睐，目前已成为市场上主流的散热器采暖管道。

阻氧PB管道市场上能看到两种类型：三层共挤阻氧管和五层共挤阻氧管。

现将两种管材的技术性能比较如下：
1. 选用带防渗氧层管材原理：
普通塑料管材本身是水密性而非气密性的，不具备防渗氧功能，空气中的氧气会透过塑料管壁渗入到采暖系统的闭式循环水中。

在历史上就曾出现过不少由于氧气渗透而导致锅炉、散热器、阀门等钢制设备发生氧腐蚀现象，遭受巨大损失。

因此，防止氧腐蚀已经成为现代供暖系统的重要需求。

在欧洲，所有采暖用塑料管道均为带防渗氧层的管道，防止采暖管路系统出现氧腐蚀。

2. 国内相关规范的要求：
·J 365-2004 -2004《地面辐射供暖技术规程》规定：
与其它供暖系统共用同一集中热源水系统，且其它供暖系统采用钢制散热器等易腐蚀构件时，塑料管宜有防渗氧层。

·GB/T 1576-2001《工业锅炉水质》规定：
采暖系统循环水含氧量应≤0.1mg/L。

·DBJ01-605-2000《新建集中供暖住宅分户热计量设计技术规程》规定：系统中采用钢制散热器时，埋设在地面垫层内的管道，宜采用有阻氧层的塑料管材。

3. 国际相关规范的要求：
·欧洲标准DIN 4726
符合本标准的防渗氧管材，测试系统温度为40℃时，以d20×2.0规格的管材为试样，通过管材表面透过的氧气应小于0.10g/(m3·d)。

4. 防渗氧管材的种类：
三层防渗氧管材五层防渗氧管材
5. 两种结构防渗氧管材的比较：
项目普通管三层防渗氧管材五层防渗氧管材
结构形式单层三层、EVOH在
最外层
五层、EVOH在
管壁中
执行标准GB/T
19473
ISO 15876 / DIN
4726
无
承压壁厚实际壁厚基体树脂的壁厚
1）
EVOH内层树脂
壁厚1）
连接方式挤压夹紧
热熔连接
挤压夹紧
热熔连接2）
卡压式连接3）
EVOH厚度4）无~0.08mm 0.2~0.4mm
阻氧效果5）无标准值标准值
EVOH稳定性无稳定缓慢水溶解6）
6. 技术要点分析：
1) 承压壁厚
三层防渗氧管材是在普通管材的基础上增加EVOH阻氧层，不改变基体树脂的壁厚，也就没有改变管材的力学性能和承压能力；五层防渗氧管材的胶层和EVOH层将普通管的壁厚进行了分割，改变了管材的力学性能和承压能力，其承压能力目前尚无定论。

2) 三层防渗氧管材的连接
EVOH树脂和PB树脂是不能相互熔接的，将EVOH层剥去后，三层防渗氧管材和普通管材一样可以进行热熔连接。

3) 五层防渗氧管材的连接
欧美国家大量的应用经验表明，五层防渗氧管材只适用于卡压式连接。

因为热熔连接的温度通常为(260-270) ℃，而EVOH的分解温度还不到240℃，热熔胶熔点为143℃。

由于焊接时的温度远高于EVOH和热熔胶的温度，容易引发EVOH和热熔胶变质，导致分层，引起管路最终泄露。

这点可从2004年底五层防渗氧管材在北京市场应用以来，已出现许多系统漏水的事故中查证。

另一方面用于热熔连接方式的PB管，国家标准要求热熔连接最小壁厚必须大于 2.0mm，其防渗氧层内、外壁必须增厚，才能满足热熔的要求。

例如：规格为d25X2.8五层式防渗氧PB管，其EVOH以外的壁厚为1.8mm，不能满足国家标准对热熔PB管最小壁厚的要求。

4) EVOH的稳定性
EVOH是可溶于水的。

通常情况下，长期浸泡在大量的水中会导致EVOH缓慢分解。

三层防渗氧管材的EVOH在最外层，与之接触的混凝土中的水分是有限的，最终是干燥的；而五层防渗氧管材，因为EVOH 在管壁中，热熔接头端面始终暴露在高温高压的循环水中，无疑会加剧EVOH树脂溶解于水的过程，其风险就是导致EVOH阻氧层瓦解，管材分层，系统崩溃。

5）磨损问题
也有人说，防渗氧层外露在环境中，难免会受到一些磨损，使管材部分暴露在空气中导致渗氧。

一方面，EVOH硬度较高，有一定耐磨性；另一方面，磨损部分面积与管材表面总面积相比，也微乎其微。

因此这种磨损不会对管路整体防渗氧性能造成太大影响，也不会大幅度影响管路系统的总体渗氧率。

根据德国标准DIN4726，管道在40℃时的渗氧率必须小于0.32d)
mg/(m2•，这种管道才能被称为防渗氧管，而乔治费歇尔的防渗氧
管在相同条件下测得的渗氧率为0.02d)
mg/(m2•，是标准的1/16，故其影响是微乎其微，几乎可以忽略不计的。

国外应用经验表明，五层防渗氧管材仅适用于低温地板采暖系统，三层防渗氧管材是适合高温、高压散热器采暖管路系统和适用于低温地板采暖系统的管材，而且国外也没有将五层防渗氧管材热熔连接用于散热器连接管路的应用案例。

上海乔治.费歇尔管路系统有限公司北京分公司
2007年3月。

合集下载

金牛管业——PERT

金牛管业——PERT



一、 PE-RT管（阻氧管）及其特性
产品名称
PE-RT的英文名称是Polyethylene Raised Temperature Resistance， 中文全称是耐热聚乙烯。
产品简介
PE-RT是一种聚烯烃热塑性塑料,其密度与其他LLDPE基本相 同,是由乙烯和辛烯共聚而成。 在聚合过程中通过分子设计,控制共聚单体在主链上的位置和 短支链的密度,形成独特的分子结构，即以线性乙烯为主链， 控制支链的位置和密度使其均匀分布，形成较为规则的类似 交联聚乙烯的网状分子结构。
PE-RT的优势
优异的长期静液压强度； 优异抗冲击强度； 常温及低温情况下柔韧性良好(可达-40℃)； 表面光滑流阻小； 可热熔链接,系统无渗漏,安全可靠。
应用领域
主要应用于低温热水地面辐射采暖系统、冷热水管道系统。

PE-RT阻氧管 采用三层或五层共挤工艺生产，内层（五层的为内外层）为 PE-RT管材，外层（五层的为中间层）为EVOH阻氧材料，中 间为热熔胶的一种新型复合管材。 阻氧管除具有PE-RT的所有优点外，最大的区别在于能有效阻 隔氧气渗入系统，保护系统中的金属件不被氧化损坏。
湿度 FP104B EP105B
65％RH 3.0 16
85%RH 90%RH 23 32 48 38
5、品种规格齐全。（dn20~32,S5~S3.2，9种规格）

六、金牛PE-RT管管件的特点及差异化
金牛PE-RT管管件的特点及差异化同PP-R管管件


五、金牛PE-RT管和PE-RT阻氧管的特 点及差异化
金牛PE-RT管材差异化 ： 1、采用真正的PE-RT原料生产且不添加回用料 。
水电必会！PB、PE、PVC、PERT、PPR管的区别！

水电必会！PB、PE、PVC、PERT、PPR管的区别！

水电必会！PB、PE、PVC、PERT、PPR管的区别！一、PB管：PB管材（聚丁烯)是一种高分子惰性聚合物，诞生于70年代，PB 树脂是由丁烯-1合成的高分子综合体，它具有很高的耐温性，持久性、化学稳定性和可塑性，无味、无毒、无嗅，温度适用范围是-30℃至100℃，具有耐寒、耐热、耐压、不生锈、不腐蚀、不结垢、寿命长（可达50-100年），且有能长期耐老化特点，是目前世界上最尖端的化学材料之一。

在世界上许多国家已经普遍使用。

有"塑料中的黄金"的声誉。

PB管材的特点1、重量轻，柔软性好，PB管重量为镀锌钢管的1/20，易于搬运，材质柔软，最小弯曲半径为6D（D：管外径）2、耐久性能好，无毒无害：因其为高密度聚合物，分子结构稳定，使用寿命可达50-100年，且无毒无害，不发生化学反应。

3、抗紫外线、耐腐蚀：PB管抗紫外线和微生物侵害，且能使贮存其中的水长时间不变质。

4、抗冻耐热性好：在-20℃的情况下，具有较好的低温抗冲击性能，管材不会冻裂，解冻后，管材能恢复原样，可耐100℃以下的高温。

5、管壁光滑，不结垢：同镀锌管比较可增加水流量30%。

6、热伸缩性好，连接方式先进：PB管的热伸缩性大约为金属管的1/60，膨胀系数与混凝土相近。

连接方式为一体化热熔连接，因此在埋设时，可避免因温度变化和水锤现象引起管的移动及连接处的渗漏。

7、节约能源：PB管用于低温地面辐射采暖时，可节省能源30%。

8、易于维修、改造：PB管暗埋时，不与混凝土粘接。

PB管材的应用1、给水（卫生管）及热水管：在自来水及热水管道方面，PB管是公认的无毒、无味及最佳耐用性的管道材料。

2、供暖用管：因其良好的保温、施工和永久耐用性，最适合用在大厦的连接和地板下采暖管道系统。

3、空调用工业用管：因其耐腐蚀性（抗酸碱盐性）强，无毒无味，是化学工程、食品加工工程、综合医院、工业用水等方面的最佳管材。

因具有耐压强度高，最适合用在空调管道系统。

PB

PB

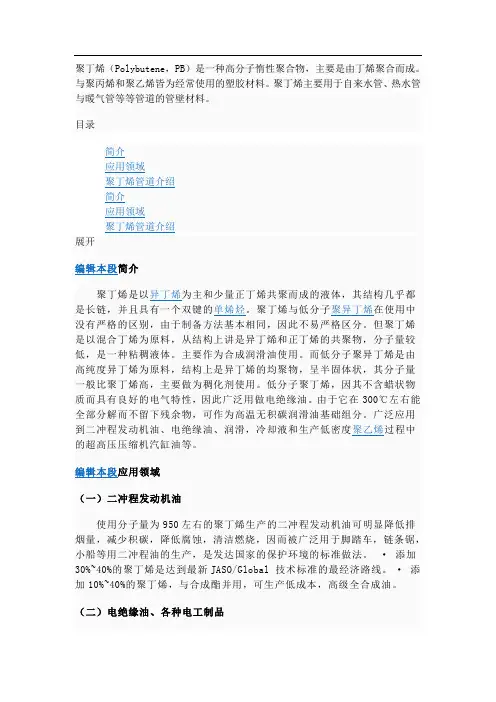

聚丁烯（Polybutene，PB）是一种高分子惰性聚合物，主要是由丁烯聚合而成。
