见证取样送样人员培训资料

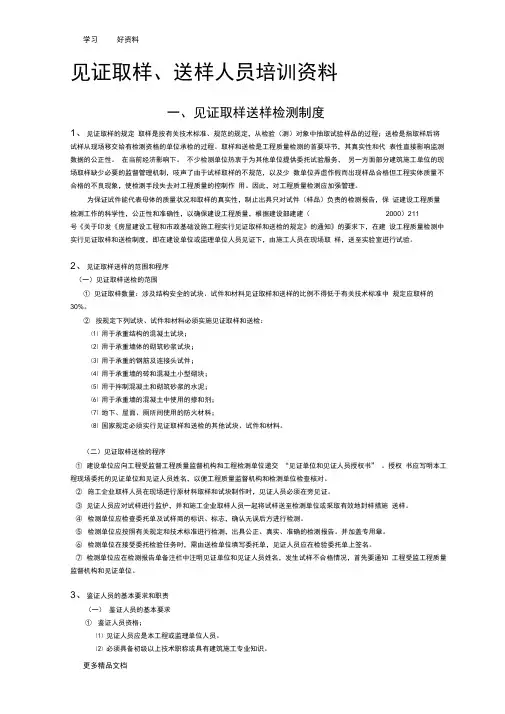

见证取样、送样人员培训资料一、见证取样送样检测制度1、见证取样的规定取样是按有关技术标准、规范的规定，从检验（测）对象中抽取试验样品的过程；送检是指取样后将试样从现场移交给有检测资格的单位承检的过程。

取样和送检是工程质量检测的首要环节，其真实性和代表性直接影响监测数据的公正性。

在当前经济影响下。

不少检测单位热衷于为其他单位提供委托试验服务，另一方面部分建筑施工单位的现场取样缺少必要的监督管理机制，吱声了由于试样取样的不规范，以及少数单位弄虚作假而出现样品合格但工程实体质量不合格的不良现象，使检测手段失去对工程质量的控制作用。

因此，对工程质量检测应加强管理。

为保证试件能代表母体的质量状况和取样的真实性，制止出具只对试件（样品）负责的检测报告，保证建设工程质量检测工作的科学性，公正性和准确性，以确保建设工程质量，根据建设部建建（2000）211号《关于印发《房屋建设工程和市政基础设施工程实行见证取样和送检的规定》的通知》的要求下，在建设工程质量检测中实行见证取样和送检制度，即在建设单位或监理单位人员见证下，由施工人员在现场取样，送至实验室进行试验。

2、见证取样送样的范围和程序（一）见证取样送检的范围①见证取样数量：涉及结构安全的试块、试件和材料见证取样和送样的比例不得低于有关技术标准中规定应取样的30%。

②按规定下列试块、试件和材料必须实施见证取样和送检：⑴用于承重结构的混凝土试块；⑵用于承重墙体的砌筑砂浆试块；⑶用于承重的钢筋及连接头试件；⑷用于承重墙的砖和混凝土小型砌块；⑸用于拌制混凝土和砌筑砂浆的水泥；⑹用于承重墙的混凝土中使用的掺和剂；⑺地下、屋面、厕所间使用的防火材料；⑻国家规定必须实行见证取样和送检的其他试块、试件和材料。

（二）见证取样送检的程序①建设单位应向工程受监督工程质量监督机构和工程检测单位递交“见证单位和见证人员授权书”。

授权书应写明本工程现场委托的见证单位和见证人员姓名，以便工程质量监督机构和检测单位检查核对。

②施工企业取样人员在现场进行原材料取样和试块制作时，见证人员必须在旁见证。

③见证人员应对试样进行监护，并和施工企业取样人员一起将试样送至检测单位或采取有效地封样措施送样。

④检测单位应检查委托单及试样商的标识、标志，确认无误后方进行检测。

⑤检测单位应按照有关规定和技术标准进行检测，出具公正、真实、准确的检测报告。

并加盖专用章。

⑥检测单位在接受委托检验任务时，需由送检单位填写委托单，见证人员应在检验委托单上签名。

⑦检测单位应在检测报告单备注栏中注明见证单位和见证人员姓名，发生试样不合格情况，首先要通知工程受监工程质量监督机构和见证单位。

`3、鉴证人员的基本要求和职责（一）鉴证人员的基本要求①鉴证人员资格；⑴见证人员应是本工程或监理单位人员。

⑵必须具备初级以上技术职称或具有建筑施工专业知识。

⑶必须经过考核合格，取得“见证人员证书”。

②必须具有建设单位的见证人书面授权书。

③必须向工程质量监督机构和检测单位递交见证人书面授权书。

④人员的基本情况，由省、自治区、直辖市各级建设行业行政主管部门委托的工程质量监督机构备案，每隔3-5年更换一次。

（二）见证人员的职责①取样时，见证人员必须在现场见证。

②见证人员必须对试样进行监护。

③见证人员必须和施工人员一起将试样送至检测单位。

④有专用送样工具的工地，见证人员必须亲自封样.应在试样或其包装上作出标识、封志。

应标明工程名称、取样部位、取样日期、样品名称和样品数量，并由见证人员和取样人员签字。

⑤鉴证人员必须在检验委托单上签字，并出示“见证人员证书”。

⑥见证人员对试样的代表性和真实性负有法定责任。

见证人员应制作见证记录，并将见证记录归入施工技术档案。

4、见证取样送样的管理（一）见证人员的管理各地建设行政主管部门是建设质量检测见证取样工作的主要部门。

建设工程质量监督管理部门负责对见证取样工作的组织和管理。

各检测机构实验室对见证取样送样检验的试件，无见证人员签名的检验委托单及无见证人员伴送的试件一律拒收；未注明见证单位和见证人员的检验报告，不得作为见证检验资料，质量监督机构可指定法定检测单位重新检测。

提高见证人员的思想和业务素质，切实加强见证人员的管理，是搞好见证取样的重要保证。

实践证明，建立取样员和见证人员工作台帐识加强见证取样管理的有效措施。

通过工作台帐可分别对取样员和见证员各自的工作进行日常管理，工作台帐又能反映施工全过程的质量检测情况，也便于质量监督的日常检查和质量事故的处理。

建设、施工、监理和检测单位凡以任何形式弄虚作假、或者玩忽职守者，应按有关法规、规章严肃查处，情节严重者，依法追究刑事责任。

二、常用建筑材料取样的方法1、水泥①进场水泥按进货单逐批送验，一同进场不同编号的要分别取样送检。

②取样也应有代表性，可连续取样，也可从20个以上不同部位取等量样品。

总量至少为12kg，超期或受潮的水泥应以同批、同一保管条件的为一取样单位。

③水泥细度、凝结时间和安定性自检验始28h可出具检验结果。

初凝和安定性不合格的水泥为废品，不得用于工程。

施工单位应注意，水泥在初凝和安定性检查结果出来之前不得使用。

2、钢筋①原材分批：同一号牌、炉罐号、等级、品种、尺寸和交货状态的为一批取样：每（盘）根去掉端部500mm后再截取试样，且只能截取一根拉伸，一根冷弯。

每批重量每批取样数量（个）取样方法品种）冷弯拉伸（t 低碳钢热21轧圆盘条钢筋混凝土用热轧≤602 2 任选两根光圆钢筋钢筋混凝土用热轧2 2 带助钢筋50≤2 冷扎带助钢筋盘 1/任选两根20≤2 冷拉钢筋 2逐盘甲级 1/盘1/盘冷拔地毯钢筋任选三根5乙级 3/3/盘盘②钢筋焊接2钢筋焊接检验分批及取样方法见表种类每批试件取样方法楼层中以同接头形式，同钢筋级2—现场安装条件下，每1 电弧焊每300个为一批；不足批计1300个也按个拉伸试件3应以每一楼层或施工区段中在现浇钢筋混凝土多层结构中，电渣压力个接头任批；不个同级别钢筋接头3030个同级别、同直在同一合班内，由同一个焊工完成30个试件，其随机切闪光对钢筋焊接接头为一批。

当同一台班内焊接的接头数量较少个冷个拉伸30个，也应按一批计算内累计计算；累计任不可7d3、普通混凝土①普通混凝土用沙分批：同一产地、同一规格以400m3或600t 为一检查批，不足者也以一批计算。

取样：每批取样一组，约10kg。

在料堆上取样时，取样部位应均匀分布。

取样前现将取样部位表层铲除，然后由各部位抽取大致相等的沙共8份，组成一组样品。

②普通混凝土用碎石或卵石分批：同一产地、同一规格以400m3或600t 为一检查批，不足者也以一批计算。

取样：每批取样一组（约80kg，最大粒径）40mm取120kg）。

在料堆上取样时，取样部位应均匀分布。

取样前现将取样部位表层铲除，然后由各部位抽取大致相等的石子共15份，组成一组样品。

③混凝土配合比设计按水泥、沙、石、水等原材料取样方法抽取试样。

一般工程配合比需用数量约为：水泥30kg,砂子100kg,石子150kg，水10kg。

④混凝土抗压试件⑴每拌制100盘且不超过100m3同配合比的混凝土，取样不得少于1次。

⑵每工作班拌制的同配合比混凝土不足100盘时，取样不得少于1次。

⑶对现浇混凝土结构，其试件的留置尚应符合以下要求：、每一现浇层同配合比的混凝土取样不得少于一次。

ab、同一单位工程每验收项目中同配合比的混凝土其取样不得少于一次。

每次取样应至少留置一组试件，同条件养护试件的组数可根据实际需要确定。

预拌混凝土除应在预拌混凝土厂内安规定留置试件外，混凝土运到施工现场后，尚应按上述规定留置试件。

4、墙体材料①烧结普通砖同一等级、同一品种3.5万-15万为一检验批。

不足3.5万块按一批计算。

随机抽取25块（5块备用）②普通混凝土小型空心砌块同一等级1万块为一检验批，不足1万块的也按一批计算。

随机抽取：强度试件五块，抗渗试件三块，抗冻试件三块。

③蒸压加气混凝土砌块同品种、同规格、同等级的以1万块为一检验批，不足一万块的也按一批计算。

每批取样十组。

其中抗压强度10组（15块），体积密度3组（9块），2组备用。

试件备用：沿制品膨胀方向部位上中下顺序各锯一组，其中上块的上表面距离制品顶面30mm,下块下表面距离制品底面30mm，中块在制品正中部。

每组试件尺寸为3个100mm*100mm*100mm.试件尺寸允许偏差±2mm，表面平整。

不得有裂缝或明显缺陷。

承压面与相邻面的不垂直度不应超过±1°.抗压强度试件在质量含水率为25%-45%下进行试验。

④砌筑砂浆配合比设计水泥、砂子和水按原材料取样方法取样。

取样数量约为水泥10kg,砂子140kg,水10kg石灰膏10kg（外加剂0.3kg）⑤砂浆每一层楼或250m3砌体中的各种强度等级的砂浆，每台搅拌机应至少检查1次，每次至少制作1组（3块）试件。

如砂浆强度等级或配合比变更时，还应制作试件。

基础砌体可按1个楼层计算。

5、装饰材料①彩色釉面陶瓷墙地砖、无釉陶瓷地砖；以同品种、同规格、同色号、同等级的产品每50—500㎡为1批，不足的也按1批计算。

每批取样一组（至少30块）。

②釉面内墙砖、混凝土路面砖；同一类别、同一规格、同一等级的每2万块为1批，不足2万块的也按1批计算。

每批取样一组50块。

⒍防水材料①聚氯乙烯防水卷材和氯化聚乙烯防水卷材；以5000㎡同类型、同级别的卷材为一批，不满此数的也按此数计。

在批中随机抽取一组三卷用于外观质量、卷材面积偏差、接头和平整度的检验，检验合格后任取一卷，在距端部300mm处截取约3m，用于卷材厚度和物理学性能试验。

②弹、塑性体改性沥青防水卷材；以同一类型、同一规格100000㎡为一批，不足100000㎡时也可作为一批。

在每批产品种随机抽取5卷进行卷重、面积、厚度和外观检查。

检验合格的卷材中随机抽取一卷，切除距外层卷头2500mm后，顺纵向切取长度为800mm全副卷卷材试样2块，一块做物理学性能检测，一块备用。

⒎回填土回填土的干密度、含水率检验应分段分层进行，在夯实下半部（每层表面下2/3处）用环刀取样。

取样数量：基坑回填每20-50m3取样一组（每坑不少于一组）；基槽或管沟回填每层按长度20-50m取㎡取样一组。

400-900㎡取样一组；场地平整填方按100-500样一组；室内回填每层按．⒏回填砂柱坑回填砂的干密度、含水率检验应按总数抽查10%，但不少于5个；基坑槽沟检验应按10㎡抽查一处，但不少于5处。

三、水泥1、水泥体积安定性的定义答：是反映水泥硬化后体积变化均匀性地的物理性质指标就是水泥体积的安定性2、水泥体积安定性不合格的主要原因答：是由于水泥中存在过量的游离氧化钙、游离氧化镁、三氧化硫所致。
