PCB内层工艺培训资料
表面粗糙度參數建議
Ra Wt 銅表面 Rz=2～3μm (80～120μ〞) 120μ 12μ Ra=0.2～0.3μm(8～12μ〞) Rz
Wt≤4μm 提高良好金屬表面（Ra, Wt, Rz） 無氧化，無鉻層，無油污，無指痕。
前處理重點
微蝕速率確認(40～60 u") (40～ 微蝕速率 1、取二片10CM x10CM 10CM x10CM之基板走微蝕並烘乾以微秤計秤 重得W1 W1 2、同上二片基板再走微蝕並烘乾以微秤計秤重得W2 W2 (W13、(W1-W2)*213= (W1 W2)*213=微蝕速率(u") (u") 水破測試(>30 sec) (>30 測試前處理後板面清潔程度。板子從水中拿起需保持 完整的水膜30 sec 30 板面無水痕 目視檢查上下板面不可有水痕殘留 粗糙度 Ra:0.2～ 波峰與波谷平均值 Ra:0.2～0.4um Rz:2～ 波峰谷最大值-最小值 Rz:2～3um 最大波峰-最小波谷 Wt:<4um
刷 磨 法(Brush)
利用刷磨輪均勻拋刷銅面使其平整且刷痕一致， 利用刷磨輪均勻拋刷銅面使其平整且刷痕一致，並 獲得均勻粗糙度，如此對油墨才有良好的附著力， 獲得均勻粗糙度，如此對油墨才有良好的附著力， 而為了了解銅面清潔度及粗化度是否合格， 而為了了解銅面清潔度及粗化度是否合格，可作水 破實驗及刷幅試驗加以驗證。 水破至少30 30秒 破實驗及刷幅試驗加以驗證。(水破至少30秒,刷幅 1.0～1.6cm) 刷磨輪可分為下列三種： 刷磨輪可分為下列三種：
Hale Waihona Puke 塗布烘乾後至顯影前置放油墨塗布烘乾後裸露於空氣燈光下，因受環境的影響 油墨塗布烘乾後裸露於空氣燈光下， 開始產生微秒的聚合反應， 開始產生微秒的聚合反應，如果放置時間越長對生產 的品質的影響就越大。因此不可置放超過24 24小時爲最 的品質的影響就越大。因此不可置放超過24小時爲最 存放條件溫度２２ ２２± 濕度５５ ５５± ），以 佳（存放條件溫度２２±２℃，濕度５５±５%），以 免油墨過度的聚合而產生邊鎖反應， 免油墨過度的聚合而產生邊鎖反應，導致油墨因聚合 作用而附著於銅面上，造成顯像不潔而形成短路、殘 作用而附著於銅面上，造成顯像不潔而形成短路、 銅。
PCB制造工艺流程培训课件
PCB是为完成第一层次的元件和其它电子电路零件接合提供的一个组装基地，组装成一个具特定功能的模块或产品。所以PCB在整个电子产品中，扮演了连接所有功能的角色。
PCB制造工艺流程
一. PCB简介
3. PCB的历史
早於1903年Mr. Albert Hanson（阿尔伯特.汉森）首创利用“线路”(Circuit)观念应用于电话交换系统上。它是用金属箔切割成线路导体，将之粘于石蜡纸上，上面同样粘上一层石蜡纸，成了现今PCB的构造雏形。如下图：
半固化片
半固化片生产车间
PCB制造工艺流程
半固化片又称“PP片”，粘结片，是基板生产中的主要材料之一，主要由树脂和增强材料组成，增强材料又分为玻纤布、纸基（木浆纸）、复合材料等几种类型，而制作多层印制板所使用的半固化片（黏结片）大多是采用玻纤布做增强材料。
四. PCB基材说明
3. 半固化片
铜箔 按照铜箔的不同制法可分为压延铜箔和电解铜箔两大类。（1）压延铜箔是将铜板经过多次重复辊轧而制成的原箔（也叫毛箔），根据要求进行粗化处理。由于压延加工工艺的限制，其宽度很难满足刚性覆铜板的要求，所以在刚性覆铜板上使用极少；由于压延铜箔耐折性和弹性系数大于电解铜箔，故适于柔性覆铜箔上。 （2）电解铜箔是将铜先溶解制成溶液，再在专用的电解设备中将硫酸铜电解液在直流电的作用下，电沉积而制成铜箔，然后根据要求对原箔进行表面处理、耐热层处理和防氧化等一系列的表面处理。
PCB制造工艺流程
四. PCB基材说明
9.环氧玻纤布基板（FR-4,FR-5)
①FR-4:阻燃覆铜箔环氧玻纤布层压板
特点:机械强度高基板通孔可以镀金属用途广泛耐热性好抗吸湿性强用途:通讯,移动通讯,电脑,数字电视,数控音响等常规电源板
PCB制造工艺流程
一. PCB简介
3. PCB的历史
早於1903年Mr. Albert Hanson（阿尔伯特.汉森）首创利用“线路”(Circuit)观念应用于电话交换系统上。它是用金属箔切割成线路导体，将之粘于石蜡纸上，上面同样粘上一层石蜡纸，成了现今PCB的构造雏形。如下图：
半固化片
半固化片生产车间
PCB制造工艺流程
半固化片又称“PP片”，粘结片，是基板生产中的主要材料之一，主要由树脂和增强材料组成，增强材料又分为玻纤布、纸基（木浆纸）、复合材料等几种类型，而制作多层印制板所使用的半固化片（黏结片）大多是采用玻纤布做增强材料。
四. PCB基材说明
3. 半固化片
铜箔 按照铜箔的不同制法可分为压延铜箔和电解铜箔两大类。（1）压延铜箔是将铜板经过多次重复辊轧而制成的原箔（也叫毛箔），根据要求进行粗化处理。由于压延加工工艺的限制，其宽度很难满足刚性覆铜板的要求，所以在刚性覆铜板上使用极少；由于压延铜箔耐折性和弹性系数大于电解铜箔，故适于柔性覆铜箔上。 （2）电解铜箔是将铜先溶解制成溶液，再在专用的电解设备中将硫酸铜电解液在直流电的作用下，电沉积而制成铜箔，然后根据要求对原箔进行表面处理、耐热层处理和防氧化等一系列的表面处理。
PCB制造工艺流程
四. PCB基材说明
9.环氧玻纤布基板（FR-4,FR-5)
①FR-4:阻燃覆铜箔环氧玻纤布层压板
特点:机械强度高基板通孔可以镀金属用途广泛耐热性好抗吸湿性强用途:通讯,移动通讯,电脑,数字电视,数控音响等常规电源板

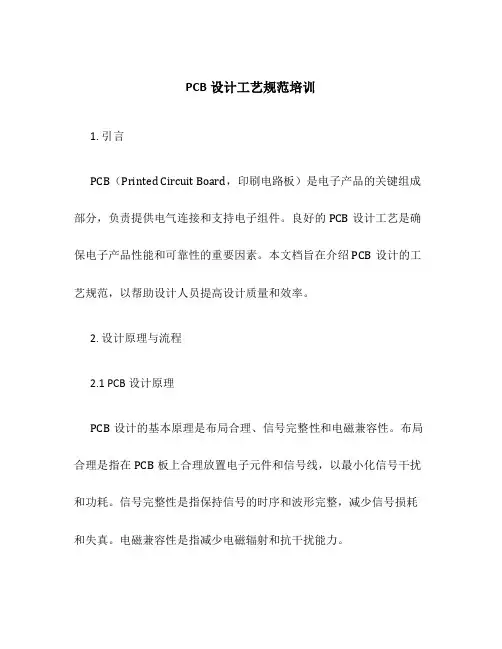

PCB设计与工艺规范培训课件(PPT 96张)
主要内容
PCBA制造工艺 PCB基板板材要求 PCB布局要求 PCB走线要求 电源和地线（层）设计 PCB字符、丝印及相关层（Layer）规定 PCB拼版要求 PCB工艺边设计 贴片器件标准化的要求 波峰焊的标准化要求 自动插件(AI)要求 手插件标准化要求 ICT测试点设计要求
PCB字符、丝印及相关层规定
接线端子（比如插座、排线、程序烧录座等）， 需用合适大小字符标示出电源、地及其它相关功 能名，以便于软硬件调试及产品测试。 PCB上同类型插座两个或以上如有不同颜色，需 标示出相应颜色英文或汉字字符，以方便生产及 产品组装。
PCB字符、丝印及相关层规定
PCB设计中相关层（Layer）规定： Mechanical1（机械1层）规定为板框外形层，用 于除开孔焊盘、过孔开孔外的所有PCB的开孔或 开槽及板框确定，PCB的板框尺寸标注也可放于 此层；Mechanical2、3（机械2、3层）用于辅助 定位，比如按键、LED灯等对位置有要求的器件 ；Mechanical4（机械4层）用于铜箔开破锡槽； Keep-Out Layer为禁止布线层，用于禁止区域内 走线或敷铜，严禁用于PCB板框外形。Drill Drawing为钻孔图形标注层，用于输出PDF文件 时用图形标注各钻孔孔径，孔径图形标注（ .Legend）需放置在板框外合理位置，使其输出 PDF文件时孔径信息不被拼板板框层覆盖。
PCBA制造工艺
THT和SMT工艺 THT：通孔插装技术（Through Hole Technology） SMT：表面贴装技术（Surface Mounted Technology） SMT典型工艺 波峰焊工艺 回流焊工艺
SMT典型工艺
锡膏印刷 目前多采用模板印刷方式 点胶 适用于波峰焊的SMD器件、双面回流焊的大重 量器件 对于standoff较大的元件，可能造成掉件。 贴片工艺 基板处理系统：传送基板，定位 贴片头：真空拾放元件 供料系统 元件对中系统
PCB工艺技术培训

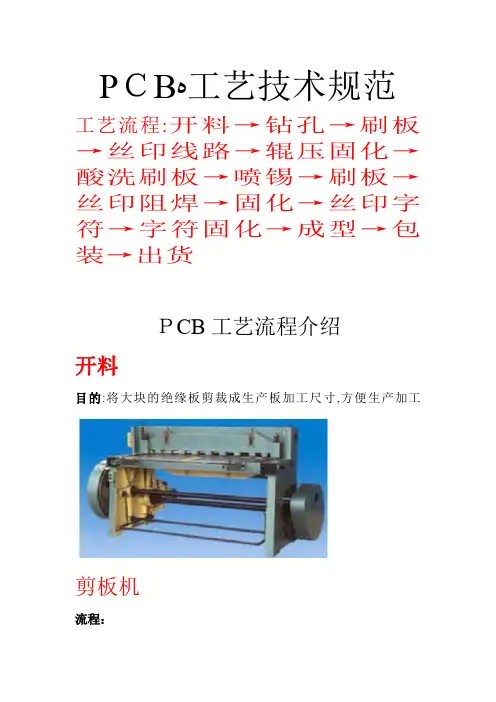

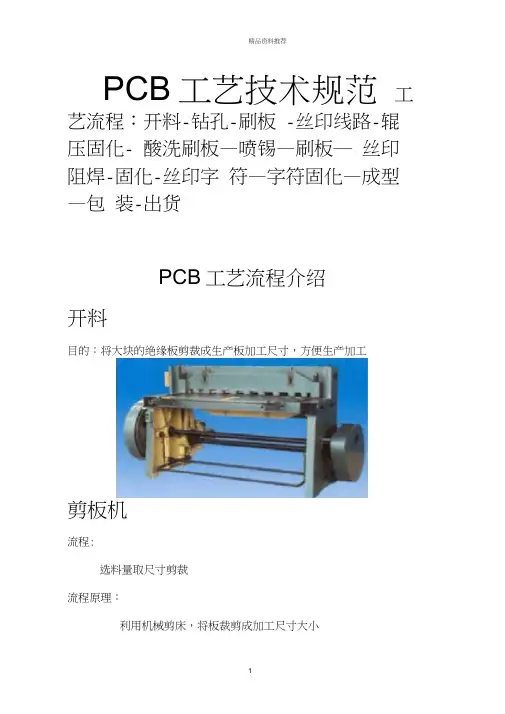

PＣBﻩ工艺技术规范工艺流程:开料→钻孔→刷板→丝印线路→辊压固化→酸洗刷板→喷锡→刷板→丝印阻焊→固化→丝印字符→字符固化→成型→包装→出货ＰCB工艺流程介绍开料目的:将大块的绝缘板剪裁成生产板加工尺寸,方便生产加工剪板机流程：选料量取尺寸剪裁流程原理:利用机械剪床,将板裁剪成加工尺寸大小注意事项：确定板厚、避免划伤板面钻孔数控钻床目的:使线路板层间产生通孔，达到安装与连通层间作用流程：配刀钻定位孔上销钉钻孔打磨披锋流程原理：根据工程钻孔程序文件,利用数控钻机,钻出所需要的孔注意事项：避免钻破孔、漏钻孔、钻偏孔检查孔内是否有毛刺刷板四刷刷板线目的:去除板面的手印、油污、灰尘、钻屑,使板面孔内、清洁干净流程:放板调整压力、传送速度出板流程原理:利用磨刷机械压力与压力水的冲力，刷洗板面与板四周民物达到清洗、整洁作用,使表面达到微观粗糙注意事项:板面撞伤、压力大小调整、防止卡板丝印线路目的:在绝缘层上丝印出所需要的导电线路层流程：对位丝印线路放置压板固化流程原理：将所需要的丝网图形用漏印的方法在板面形成图形,再通过压力在板面形成一个平整的表面，经过固化让导电层牢牢的附着在板面上注意事项:对偏位、丝印不清、厚度不均、连线压板不均酸洗刷板四刷刷板线目的:清法板面异物、氧化、手指印、油污,使线路表面达到微观粗糙，增强附着力流程：微蚀水洗机械磨板压力水洗自来水洗吸水冷风吹干燥流程原理：通过微蚀液,去掉板面的氧化铜,然后在尼龙磨刷旋转给一定压力的作用下，清洁板面注意事项:板面氧化、刷断线喷锡目的:在裸露的铜面上涂盖上一层锡，达到保护铜面不氧化,利天焊接作用流程:微蚀涂助焊剂喷锡箔清洗流程原理:通过前处理，清洁铜面的氧化，在铜面上涂上一层助焊剂，后在锡炉中锡与铜形成锡铜合金以保护铜表面不氧化帮助焊接注意事项:锡面粗糙锡面过高喷锡不均不上锡刷板目的：清法板面异物、助焊剂、油污，使线路表面达到微观粗糙,增强附着力流程：水洗机械磨板压力水洗自来水洗吸水冷风吹干燥流程原理：通过尼龙磨刷旋转给一定压力的作用下,清洁板面注意事项：锡面氧化、刷断线阻焊字符目的：在板面涂上一层阻焊，通过阻焊图形在丝网上挡住要焊接的盘与孔，留下焊接以外的地方涂上阻焊,起到防止焊接短路,然后在所需要焊接元件的地方丝印上字符,起到标识作用、以便于装配、维修流程:对位丝印阻焊固化丝印字符固化流程原理：将做好图形的网版经过对位固定后,在非焊接的地方丝印上一层阻焊油墨,经过热固化后在需要安装元件的地方丝印上字符,热固化后牢牢附着在板表面注意事项:阻焊杂物、对偏位、阻焊上焊盘、阻焊划伤、字符上焊盘、字符模糊、字符不清阻焊字符外形目的:加工形成客户的有效尺寸大小流程:打销钉孔上销钉定位上板铣板流程原理:将板定位好,利用数控铣床对板进行外形加工注意事项:放反板撞伤板划伤包装目的:将合格的板包装成易于运送、保存流程:成品检查清点数量包装流程原理:利用真空包装机将板包成扎注意事项：撞伤板混板印制电路:pｒinted circuiｔﻫ印制线路:ｐrinｔｅｄwiring ﻫ印制板：pｒinteｄboard ﻫ印制板电路:prinｔed circｕit boａrｄ（PCB）ﻫ印制线路板:prｉｎｔed wirｉnｇｂoard(PＷＢ)印制元件：ｐｒｉnted compｏneｎt单面印制板：ｓiｎgle-sided pｒinted board(SSB）双面印制板:ｄoublｅ-siｄed pｒｉnteｄboard(DSB PＣB常用单位１inch=1000mil,１mil=1000ｕ’’1mm=1０00ｕm1ｉnch=２5.4mm 1OZ=1．４ｍil。
PCB工艺培训教材
生产自检 生产自检 生产自检
