关于零件属性及材料明细表的定制

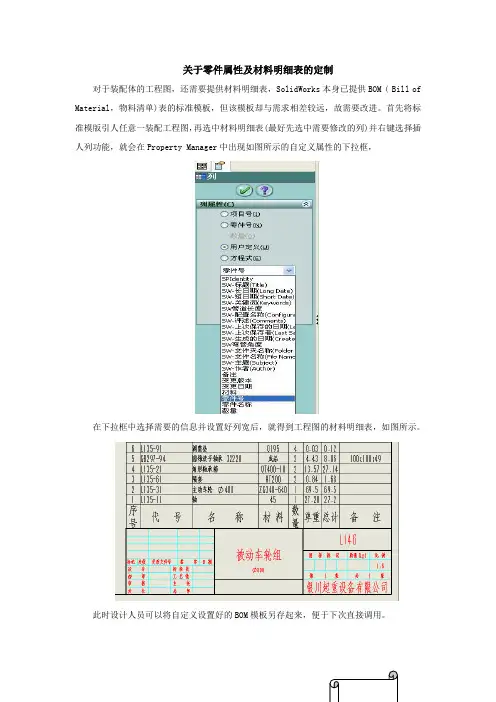

对于装配体的工程图，还需要提供材料明细表，SolidWorks本身已提供BOM ( Bill of Material，物料清单)表的标准模板，但该模板却与需求相差较远，故需要改进。首先将标准模版引人任意一装配工程图，再选中材料明细表(最好先选中需要修改的列)并右键选择插人列功能，就会在Property Manager中出现如图所示的自定义属性的下拉框，
在下拉框中选择需要的信息并设置好列宽后，就得到工程图的材料明细表，如图所示。
此时设计人员可以将自定义设置好的BOM模板另存起来，便于下次直接调用。
1、自定义文件属性
首先，需要明白这样一个概念：工程图中的“属性变量”。什么叫“属性变量”？当在工程图中插入文字和注释的时候，有一个图标是“到属性”，就是下图中红圈部分或者在注释上点击右键，属性里也可以看到：
我们选择这个“到属性”，就会出现下面这个对话框：（注意，一般来讲，我们在工程图中所使用的属性都应该来自图中的模型，既.sldprt或.sldasm中定义的容，所以应该选择“图纸属性中所指定视图中模型”这一项。只有少数某些属性需要用“当前文件”中的定义，如此工程图“最后保存的时间”）
点开它，选择“材料”：
这样就插入了一个“属性变量”的文本，如下图：
而这个变量是跟随工程图中所引入的模型的属性变化的。现在我们来建立一个3D模型，选定他的材料为45：
然后将这个模型插入到工程图中：
看吧，那个“属性变量”的文本就变成了“45”。
2、“属性变量”的应用
要实现工程图中的自动明细表，其根本就是“属性变量”的应用。
“属性变量”就是SolidWorks中3D模型与工程图之间的一个“纽带”，使得工程图中不仅是各视图与原模型关联，各种文字及表格也是与原模型相关联的。而这也是目前的3D 软件的终极目标：所有的设计信息及技术表达全部包含在一个3D图中，而2D的工程图仅仅是辅助，甚至可以不要，仅在需要纸质图纸交流的时候方便、自动的生成。
在目前的版本中，SolidWorks自身模板中的属性变量并不一定是我们需要的，所以要自己定义一些属性变量。那么这些都在哪里操作呢？看下图：
选择后会出现这个：
“属性名称”就是我们所说的属性变量。
在SolidWorks中，不论零件、装配、还是工程图都具有各自的属性名称，可以在模板中定义好自己常用的容，然后工程图中与零件对应，就可以实现标题栏的自动填写。
举例如下：我们在3D零件的模板中定义如下容
在工程图的模板中做好标题栏
然后填写文本，当然，这里的所有文本都是“属性变量”（详细容见《工程图模板的建立》），定义好的模板其实是这个样子：
最后，当我们使用这个模板，插入3D零件体的时候，所有要填写的容就会变成我们在3D零件中所定义的容：
这就是3D模型与2D工程图通过“属性变量”而关联的过程。
3、装配图中零件明细表的生成
1、非标件
一个装配(*.sldasm)中包含这个装配的所有零件和相关装配关系，每个零件在设计的时候所定义的“属性变量”随着这个零件插入装配体的同时也会引入装配中。当使用这个装配生成工程图后，这些数据同样跟随进入工程图。比如其中的这个零件具有如下定义：
那么当在这个零件所在的装配的工程图中插入“材料明细表”时：
就会出现如下表格容：
由于默认的SolidWorks“材料明细表”表格模板之包含项目号、零件号、数量等条列，因此所需要的条列可以自己添加，如下图：（选择某一格，然后在“属性”中选择“列属性”，就会出现可添加的项目。如果新增表格列，也会出现这一容）
将第一次作好的表格保存为“材料明细表”模板，代替原来的*.sldbomtbt文件就可以实现一役永劳，以后只要插入“材料明细表”，所有定义过的变量条列都会出现，不用再做添加。
2、标准件
由于标准件是不直接出工程图的，他在材料明细表里的写法只是比自制件少几项如图：
四、具体定制说明
1、图纸格式对照表
.
.
注：1、工程图中所使用的属性都应该来自图中的模型，既.sldprt或.sldasm 中定义的容，所以应该选择图纸属性中所指定视图中模型这一项。
2、其中零件号即为材料明细表序号项，在材料明细表序号的列属性里直接选择，它在零件里的表达形式是新建配置时产生的，如图：
也可以在系列零件表里直接写每一个配置的零件号，如图：
3、材料项说明，当模型为零件时材料在配置特定里的值为零件材料属性这一点不变，但装配体时的值即定为，部件;标准件时的值即定为，成品，这也是材料明细表所要求的。（这里说的只是配置特定属性里填写项，只是配合出工程图，建模过程中的材质是必须要选定）。
4、规格上和规格下有时会出现φ项，填写为。
5、出于方便起见，在设计时零件号图样名称图号名称备注规格上规格下都在系列零件表里写，质量和材料可以直接在自定义属性面板里选就可以，然后在系列零件表里进行比对。
6、如果部分的项是空白，在系列零件表里可以不用添加进来，如图：
7、如果材料明细表过长，可以对材料明细表进行分割，在材料明细表右键点击要分割的行，进行分割。材料明细表的右键项还有很多可以运用的更改项，比如说格式化的行高，列宽等，以后的设计当中也是很有帮助的
