玩转电子：探究npn三极管开关工作原理
npn三极管是一种重要的半导体器件，在许多电子设备中广泛应用。
它的工作原理可以用一张生动的图表来解释。
首先，我们需要知道npn三极管由两个pn结组成，其中一个p型
半导体夹在两个n型半导体之间。
当正极电压施加在集电极上时，集
电极和发射极之间的区域就形成了一个正向偏置，导致电子从n型区
流向p型区，同时空穴从p型区流向n型区。
这种电子和空穴的流动
使得集电极和发射极之间形成一条导电的通路，从而使npn三极管处
于导通状态。
但是，如果我们想把npn三极管变成开关，就需要在基极与发射
极之间加入一个电路控制器，比如一个开关。
当电路控制器处于关闭
状态时，基极的电压就很小，无法激活npn三极管的导电通路，从而
将它处于断开状态。
相反，当电路控制器处于开启状态时，基极的电
压就会大于n型半导体和p型半导体之间的结电压，从而将npn三极
管激活成导通状态。
总之，npn三极管的开关原理主要是通过控制基极与发射极之间的电压来实现。
当基极电压大于结电压时，npn三极管导通，反之则断开。
在实际应用中，我们可以使用npn三极管来控制电流或电压的大小，
从而实现自动化控制的目的。

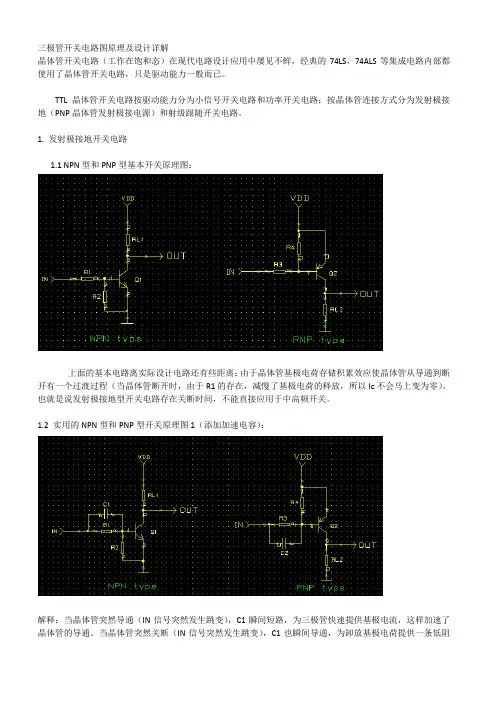

三极管开关电路图原理及设计详解晶体管开关电路（工作在饱和态）在现代电路设计应用中屡见不鲜，经典的74LS，74ALS等集成电路内部都使用了晶体管开关电路，只是驱动能力一般而已。
TTL晶体管开关电路按驱动能力分为小信号开关电路和功率开关电路；按晶体管连接方式分为发射极接地（PNP晶体管发射极接电源）和射级跟随开关电路。
1. 发射极接地开关电路1.1 NPN型和PNP型基本开关原理图：上面的基本电路离实际设计电路还有些距离：由于晶体管基极电荷存储积累效应使晶体管从导通到断开有一个过渡过程（当晶体管断开时，由于R1的存在，减慢了基极电荷的释放，所以Ic不会马上变为零）。
也就是说发射极接地型开关电路存在关断时间，不能直接应用于中高频开关。
1.2 实用的NPN型和PNP型开关原理图1（添加加速电容）：解释：当晶体管突然导通（IN信号突然发生跳变），C1瞬间短路，为三极管快速提供基极电流，这样加速了晶体管的导通。
当晶体管突然关断（IN信号突然发生跳变），C1也瞬间导通，为卸放基极电荷提供一条低阻通道，这样加速了晶体管的关断。
C通常取值几十到几百皮法。
电路中R2是为了保证没有IN输入高电平时三极管保持关断状态；R4是为了保证没有IN输入低电平时三极管保持关断状态。
R1和R3是基极电流限流用。
1.3 实用的NPN型开关原理图2（消特基二极管钳位）：解释：由于消特基二极管Vf为0.2至0.4V比Vbe小，所以当晶体管导通后大部分的基极电流是从二极管然后通过三极管到地的，这样流到三极管基极的电流就很小，积累起来的电荷也少，当晶体管关断（IN信号突然发生跳变）时需要卸放的电荷少，关断自然就快。
1.4 实际电路设计在实际电路设计中需要考虑三极管Vceo,Vcbo等满足耐压，三极管满足集电极功耗；通过负载电流和hfe （取三极管最小hfe来计算）计算基极电阻（要为基极电流留0.5至1倍的余量）。
注意消特基二极管反向耐压。
开关三级管工作原理图
以下为开关三级管的工作原理图：
1. 开关三级管由三个晶体管组成，分别为T1，T2，T3。
2. T1晶体管的基极（B1）通过一个电阻连接到输入信号源
（如微处理器或逻辑门电路）。
3. T1晶体管的集电极（C1）通过一个负载电阻连接到正电源，同时也连接到T2晶体管的基极（B2）。
4. T2晶体管的发射极（E2）通过一个电阻连接到地。
5. T2晶体管的集电极（C2）通过一个负载电阻连接到正电源，同时也连接到T3晶体管的基极（B3）。
6. T3晶体管的发射极（E3）通过一个电阻连接到地。
7. T3晶体管的集电极（C3）通过一个负载电阻连接到正电源。
8. 输出信号通过连接在T3晶体管的集电极（C3）和负载电阻
之间的节点得到。
工作原理：
当输入信号高电平时，T1晶体管导通，将T2晶体管的基极带
到高电平。
因此，T2晶体管导通，从而将T3晶体管的基极带
到高电平。
最终，T3晶体管导通，导通路径形成，输出信号
为高电平。
当输入信号低电平时，T1晶体管截断，将T2晶体管的基极带到低电平。
因此，T2晶体管截断，导致T3晶体管的基极也被带到低电平。
最终，T3晶体管截断，导通路径断开，输出信号为低电平。
总结：开关三级管通过控制输入信号的高低电平，实现了将输出信号切换为高电平或低电平的功能。
图1 NPN PNP三极管反相器电路vin无输入电位Q1截止。
Vin高电平时Q1导通，Q2基极得高电位，Q2截止。
图3 PNP三极管开关电路当输入端悬空时Q1截止。
VIN输入端接入低电平时，Q1导通，继电器吸合。
图5 三极管上拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是低电平。
图7 光藕控制NPN三极管：图9 光藕控制PNP三极管：图2 两只NPN三极管反相器电路vin无输入电位Q1截止,Q2导通。
Vin接入高电平Q1导通，促使Q2基极电位下级,Q2截止。
图4 PNP三极管开关电路当vin无输入电位时Q1截止。
Vin接入高电平Q1导通，继电器吸合图6 三极管上拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是高电平。
