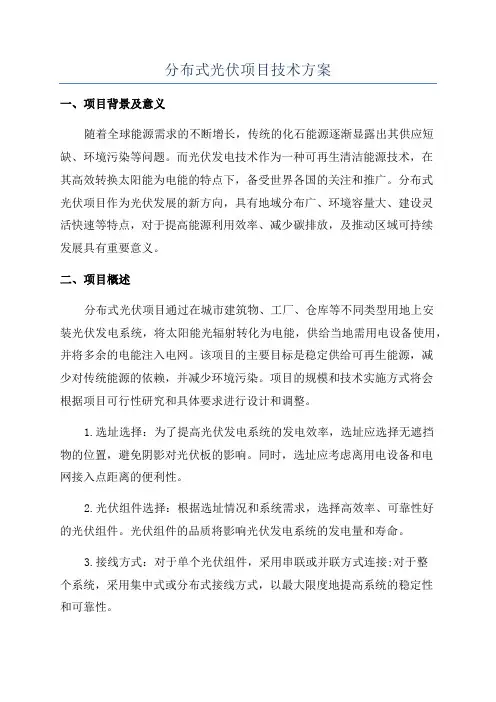

分布式光伏项目技术方案介绍

中盐红四方光伏项目规划报告中电科技集团三十八研究所安徽四创电子股份有限公司2013年10月合肥目录一、项目概述 (1)二、项目建议背景及意义 (1)三、国家对新能源发展的政策支持 (1)四、建设单位基本情况介绍 (2)五、项目规划及实施方案简述 (3)5.1建设该电站的优势 (3)5.2此项目太阳能光伏装机容量评估 (3)5.3光伏电站项目总体方案简述 (5)5.4彩钢瓦屋面太阳能板安装解决方案 (6)5.5光伏发电并网解决方案 (8)5.5.1接入系统的方案简述 (8)5.5.2光伏电站并网设计规范及接入标准 (10)5.5.3光伏并网电能质量要求 (10)六、电站效益分析 (11)6.1经济效益 (11)6.2社会效益 (12)七、结论建议 (12)八、部分工程业绩 (13)一、项目概述1.项目名称：中盐红四方新区10MW屋顶光伏电站2.建设单位：安徽四创电子股份有限公司。

3.建设地点：中盐红四方新区厂房屋面（合肥市肥东县撮镇循环经济工业园宏图大道与天工大道交叉口的西北部）。

4.建设内容与规模：计划总装机容量10MWP，总投资9500万元。

计划2013年底开工，建设周期6个月。

5.投资主体：由四创电子筹资建设。

二、项目建议背景及意义能源是国民经济的基本动力。

在严峻的能源替代形势和人类生态环境（气候变暖）的压力下，世界各国都把开发利用可持续的清洁能源作为未来的能源发展战略，其中太阳能以资源丰富、没有地域界限、清洁等独特优点而成为人们关注的热点之一。

太阳能光伏发电是利用太阳电池的光伏效应原理将太阳辐射能直接转换为电能的一种发电形式。

太阳能光伏发电产业和市场在持续的技术进步和逐步完善的法规政策的强力推动下，快速发展。

1.光伏发电和其它可再生能源的资源不受限制，取之不尽，用之不竭。

可再生能源的大规模应用，可以节约常规能源，达到可持续发展的目的。

2.光伏并网发电系统的大规模应用有助于改善电网质量，加强电网的调峰能力，抗灾害能力和电网的延伸能力，是未来中心电站向分布式电站模式过渡的必不可少的组成部分。

3.光伏并网发电在城市中的大规模应用，有利于提高全民的能源节约和环境保护意识，提高政府和民众对光伏产业的认知度和认同度。

三、国家对新能源发展的政策支持为加快国内光伏发电规模化应用，促进光伏产业持续稳定发展，国家近一年来出台多项政策：1、2012年11月1日国家电网发文：根据此前国家电网发布的《分布式光伏发电并网服务工作意见》，10千伏及以下电压等级接入电网，且单个并网点总装机容量不超过6兆瓦的分布式光伏项目中的系统接入方案、并网检测、调试等全过程服务，不收取费用。

2、国家能源局有关太阳能发电发展“十二·五”规划中提到到2015年底，太阳能发电站达到21GW以上，到2020年太阳能发电站将达到50GW，使我国太阳能发电产业达到国际先进水平。

3、《合肥市人民政府关于加快光伏推广应用促进光伏产业发展的意见》中提到到2015年，力争全市建成太阳能光伏光热建筑一体化项目200个以上；安装各类太阳能光伏路灯、景观灯10000套以上；光伏电站装机容量达到500兆瓦以上；光伏产业产值超过300亿元，在国家光伏发电规模化应用示范城市中位居前列，成为全国重要的光伏生产、发电企业集聚地。

4、发改价格[2013]1638号文件：《国务院关于促进光伏产业健康发展的若干意见》（国发[2013]24号）对分布式光伏发电实行按照全电量补贴的政策，电价补贴标准为每千瓦时0.42元（含税，下同），通过可再生能源发展基金予以支付，由电网企业转付；其中，分布式光伏发电系统自用有余上网的电量，由电网企业按照当地燃煤机组标杆上网电价收购。

对分布式光伏发电系统自用电量免收随电价征收的各类基金和附加，以及系统备用容量费和其他相关并网服务费。

截至2012年全国光伏电站约8GW，预计至2020新增光伏电站将产生约3780亿元市场容量，光伏电站系统集成企业及光伏电站投资项目将进入爆发式发展阶段。

四、建设单位基本情况介绍安徽四创电子股份有限公司成立于2000年8月，是央企控股的上市公司。

公司位于合肥国家级高新技术产业开发区，注册资本11760万元，2004年在上海证券交易所上市，股票代码：600990。

公司产品涉及新能源电子、雷达电子、系统集成等多个领域，其中新能源电子主要产品有光伏系统集成、风光（油）互补发电系统、光伏水泵、太阳能路灯、太阳能监控系统、光伏跟踪系统等。

产品分布在全国各省、市、自治区，远销非洲、中东、欧洲和北美等地区。

公司坚持以人为本，重视人才的引进、培养，拥有较为完整的科研开发队伍，现有员工1000多人，其中技术人员占60%，有全国“百千万工程”人才、享受政府特殊津贴的专家8人，具有高、中级职称人数近300人。

公司员工平均年龄30岁，呈现出朝气蓬勃的生机和活力，为公司的高速、持续发展提供了可靠的保证。

公司先后获得国家级、部省级科技进步奖20项，国家专利3项，承担有国家级创新项目、火炬计划项目和双高一优项目等。

先后开发出我国第一部多普勒天气雷达（国家科技进步三等奖）、C波段新一代多普勒天气雷达（国家重大技术装备优秀科技成果,安徽省科学技术一等奖）、我国第一部可移式新一代多普勒天气雷达、数字化图传设备（军方同类产品评比第一）、C波段双基气象雷达（安徽省科技进步一等奖）、我国第一台EVD功能样机、我国第一部数字一体化调谐器并获国家专利；系列雷达专用芯片、EVD控制芯片等专用芯片及其它产品。

公司依托这些高科技产品，在业界取得了可喜的成绩，年平均发展速度远远超过行业平均水平。

五、项目规划及实施方案简述5.1 建设该电站的优势（1）项目所在地区属于三类光照资源地区，从而保证了较高的发电量；（2）厂区日耗电量巨大，本项目建设完全能在厂区内消耗，为公司节省较大的电费开支。

（3）项目所在地靠近主干电网，减少了新增输电线路的投资；（4）项目所在地厂区所使用的主干电网的线径具有足够的承载能力，在基本不改造的情况下有能力输送光伏电站的电力；（5）能充分利用屋顶和太阳能资源，缓解当地的能源压力；可增加当地的可再生能源比例，减轻环保压力。

（6）电站的建设，具有生态环保景观，无形中增加企业的品牌知名度、员工节能环保的绿色理念，减轻厂区节能减排压力。

5.2 此项目太阳能光伏装机容量评估根据中盐红四方新区后期规划及现场实际综合勘察情况，结合以下基本设计原则：?考虑屋顶安全承重问题?考虑建筑方位朝向、光伏阵列前后遮挡、建筑遮挡等问题?考虑系统发电效率问题?考虑线缆通道、维护通道、人行参观走道等问题?面积少于1000 m 2屋面不考虑（综合利用系数不大、单位安装成本高、系统分散线损大、效率低）根据建筑屋顶的安装条件，选用高效率，性能稳定的多晶硅组件：为了尽可能减少节点，选用250W （1650×991×40mm ）大功率组件。

中盐安徽红四方股份有限公司鸟瞰图本项目建设安装屋面的具体情况规划见下表：屋面可装光伏太阳能板单体明细表　序号　项目名称　单体名称　屋顶结构　屋面面积（ｍ2）　规划装机容量（KW)1 纯碱项目　盐库　预应力双T 板　10080 20002 氯化铵库　预应力双T 板　60303 纯碱库　预应力双T 板14040 合计面积：　30150 4 尿素项目　尿素库房　预应力双T 板　8640 3000 5 复合肥项目　1号厂房　预应力屋架大型屋面板4212 6 2号厂房　预应力屋架大型屋面板4212 7 3号厂房　预应力屋架大型屋面板5850 84号厂房　预应力屋架大型屋面板35109 5号厂房　预应力屋架大型屋面板3276 10 现浇混凝土屋面板　3120 11 1#原料库　预应力双T 板　3528 12 2#原料库　预应力双T 板　7056 合计面积：　43404 13 热电项目　脱盐水站　现浇混凝土屋面板　2838 20014 公用工程　综合仓库　现浇混凝土屋面板　1296 500 15 厂前区大楼　现浇混凝土屋面板　1035 16 综合办公楼　现浇混凝土屋面板　1755 合计面积：　6924 17 机修项目　铆焊厂房　预应力双T 板　7200 待建(暂不考虑）18 金工厂房　预应力双T 板　4800 19锂电池项目　厂房　现浇混凝土屋面板　6880 20 员工培训中心　住宅楼　现浇混凝土屋面板　3640 21 复合肥成品库　40500 4300 22 干煤库1 7722 23干煤库2 7722 合计面积：　5186224 总计：　备注：考虑到屋面的可利用面积及遮挡问题，采用250W 多晶组件铺设可装机容量规划为10MW5.3 光伏电站项目总体方案简述本期工程总装机容量为10MWp ，推荐采用分块发电、集中并网方案。

通过技术与经济综合比较，本工程电池组件选用250Wp 多晶硅电池组件，组件数量共计40000块；本工程逆变器选用500kW 逆变器，共计20台。

项目建设所需主要设备将从安徽企业采购，拉动地方光伏产业发展。

10MW 项目将系统分成20个500kWp 的光伏并网发电单元，其中每2台500KW 逆变器组成1MW 光伏发电子单元，每个1MW 子单元经过一台0.315kV*2/10kV 双分裂变压器升压至10KV ，10MW 分3段（3MW,3MW,4MW ）并入公司10KV 侧，就近接入所在厂区10KV 配电间。

5.4 彩钢瓦屋面太阳能板安装解决方案彩钢板屋顶多用卡扣、暗扣、锁边等非穿透方式安装。

彩钢板屋面类型图本项目钢构彩钢板属于咬口型（角驰式）型，采用锁边非穿透方式安装，不破坏原有屋面任何结构，安装简易。

安全好的电池组件不仅可以保持屋内的环境温度（冬暖夏凉），而且避免了厂房彩钢板屋面的阳关直射，延长了屋面的老化时间，增加了建筑的屋面使用情况。

角驰型彩钢板支架固定方案：1、按图纸指定位置，将钢板夹的正面和背面卡在彩钢板上，并使用螺钉固定。

2、使用T型螺钉穿过横梁，并将横梁固定在钢板夹上，调整位置后用螺帽拧紧。

3、将光伏组件按照图纸指示放置于横梁上（按顺序放置，通常第一块位于侧边）4、第一块光伏组件放置完毕后，使用单侧压块固定。

5、单双侧压块固定方式：将T型螺钉滑入横梁（最好预先滑入所有T型螺钉方便安装）使用单、双侧压块贴紧光伏组件，并用螺钉固定紧。

角驰式彩钢板屋面的安装和操作步骤，我们可以看出，此种支架安装方式不需要破坏原有屋面结构，不需要在屋面进行打孔，不破坏屋面防水结构。

彩钢瓦只需要满足承重载荷即可。

合肥市中盐红四方10MW项目安装后效果图5.5 光伏发电并网解决方案5.5.1 接入系统的方案简述基于中盐红四方光伏楼顶光伏电站装机容量，厂区建筑物与配电的相对距离，配电房的电气参数考查，结合《光伏电站接入电网技术规定》试行本，本系统拟采取如下接入方案：?厂区彩钢板屋面10MW（3MW、3MW、4MW）采用10KV电压并入公司三个车间动力间。
