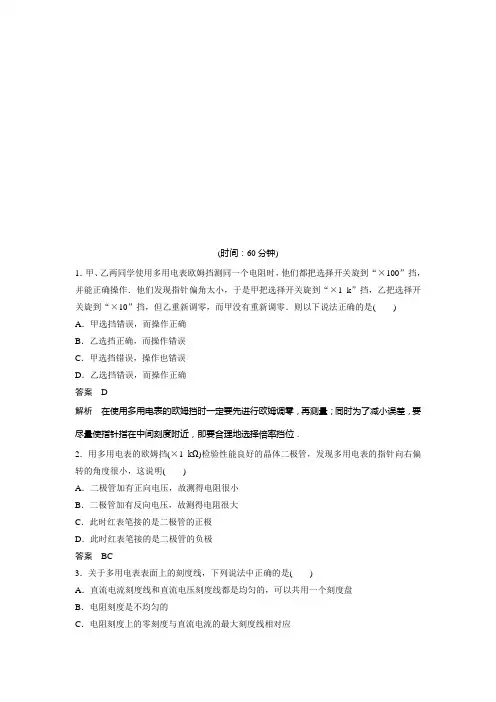

(时间：60分钟)1．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是()A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确答案 D解析在使用多用电表的欧姆挡时一定要先进行欧姆调零，再测量；同时为了减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位．2．用多用电表的欧姆挡(×1 kΩ)检验性能良好的晶体二极管，发现多用电表的指针向右偏转的角度很小，这说明()A．二极管加有正向电压，故测得电阻很小B．二极管加有反向电压，故测得电阻很大C．此时红表笔接的是二极管的正极D．此时红表笔接的是二极管的负极答案BC3．关于多用电表表面上的刻度线，下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度盘B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应答案ABC解析多用表中，直流电流和电压刻度是均匀的，但电阻刻度不均匀，A、B选项正确；电阻零刻度对应I g.电阻∞刻度线对应I＝0，故C选项正确．4．如图2124所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：图2124(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”)．(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V.答案(1)1.5×103×1 k(2)30.8(30.7～30.9都正确)154(3)6.2解析(1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103Ω；测2.0×104Ω电阻时应选“×1 k”的欧姆挡．(2)选50 mA直流电流挡，则每一大格表示10 mA，每一小格表示1 mA，测量的精确度为1mA，应估读到0.1 mA(此时为110估读)，指针对应的读数为30.8 mA；选择量程为250 mA的电流挡，则每一大格表示50 mA ，每一小格表示5 mA ，测量的精确度为5 mA ，应估读到1mA(此时为15估读)，指针对应的读数为154 mA. (3)选择10 V 电压挡，则每一大格表示2 V ，每一小格表示0.2 V ，测量的精确度为0.2 V ，应估读到0.1 V(此时应为12估读)，指针对应的读数为6.2 V . 5．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100 Ω”的挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：A ．将两根表笔短接B ．将选择开关拨至“×1 kΩ”挡C ．将选择开关拨至“×10 Ω”挡D ．将两根表笔分别接触待测电阻的两端，记下读数E ．调节调零电阻，使指针停在0 Ω刻度线上F ．将选择开关拨至交流电压最高挡上将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确，上述D 步骤中，指针偏转情况如图2125所示，则此未知电阻的阻值是R x ＝________.图2125答案 CAEDF 160 Ω6．在练习使用多用电表的实验中(1)某同学连接的电路如图2126所示图2126①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是__________的电阻；③若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是__________两端的电压．(2)在使用多用电表的欧姆挡测量电阻时，若()A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 ΩD．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大答案(1)①R1②R1和R2串联③R2(或电源的路端电压)(2)D解析(1)①当多用电表选择开关尖端对准直流电流挡时，电流表与R1串联，此时电流表测得的是通过R1的电流．②切断电路，选择开关尖端对准欧姆挡时，测得的是R1和R2的串联总电阻．③选择开关尖端对准直流电压挡，闭合开关，且滑动变阻器的滑片移至最左端时，电阻R1被短路，此时多用电表示数等于电阻R2两端的电压，也等于电源的路端电压．(2)双手捏住两表笔金属杆时，测量值为被测电阻与人体电阻的并联阻值，应偏小，A错误；测量时指针若向左偏离中央刻度过大，应增大倍率，B错误；选择开关对应“×10”倍率时，指针位于20与30正中间时，测量值应小于250 Ω，C错误；电池用时间太久，电动势减小，虽然完成调零，但中值电阻偏小，测量时读数将比真实值偏大，D正确．图21277．用如图2127所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电表的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”、“－”插孔的表笔短接，旋动部件______．使指针对准电阻的________(选填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC解析用多用电表测量电阻时，在测量之前就要观察指针是否在零刻度线上，若指针不在零刻度线上，用螺丝刀小心旋动指针定位螺丝S，使指针对准电流的“0刻线”．然后旋动选择开关K，选择量程，再将两表笔短接，调整调零电阻的旋钮T，使指针对准满偏刻度(即电阻的“0刻线”)，接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接，测量被测电阻的阻值．若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，例如，本题就要从“×100”挡位更换到“×1 k”挡位.图21288．如图2128所示，电路中有三根导线，其中一根是断的，电源、电阻R 1、R 2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a ，再将黑表笔连接在电阻R 1的b 端和R 2的c 端，并观察多用电表指针的示数．下列选项中符合操作规程的是( )A ．直流10 V 挡B ．直流0.5 A 挡C ．直流2.5 V 挡D ．欧姆挡答案 A解析 因为被检测的电路为含电源电路，所以选用欧姆挡一定不行．由于电路中电源电动势为6 V ，所以选用直流2.5 V 挡也不安全．估测电路中电流的最大值可能为I m ＝E R 2＝65A ＝1.2 A ，所以选用直流0.5 A 挡也不对，只能选用直流10 V 挡．故正确答案为A.图21299．如图2129所示为一电路板示意图，a、b、c、d为接线柱，a、d与220 V的交流电源连接，ab间、cd间分别连接一个电阻，现发现电路中没有电流，为检查电路故障，用一多用电表的交流电压表分别测得b、d两点以及a、c两点间的电压均为220 V，由此可知() A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通D．bc间电路不通，cd间电路通答案 C解析测量ac时电压为220 V，说明abc这一段电路某点断路，测bd时电压为220 V，说明bcd间某点断路，显然，这两种情况综合的结果便是bc断路．故选C.图2121010．如图21210所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明__________________可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．答案(1)电压欧姆(2)开关或连接点5、6(3)①调到欧姆挡②将红黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．如果电阻无穷大，表明小灯泡有故障．解析(1)当连接点1、2已接好时，电路中已有电压存在，故需用电压挡来检测电路．当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过测各段电路的电阻是否异常，故采用欧姆挡．(2)当电路中两点间有电压时，这表明在此两点之外的电路与电源两极是连通的．当测出两点间电压等于电源电压而又确定电路故障是断路引起时，就可以确定断路位置在此两点之间．11．在黑箱内有一由四个阻值相同的电阻构成的串、并联电路，黑箱面板上有三个接线柱1、2和3.用欧姆表测得1、2接线柱之间的电阻为1 Ω，2、3接线柱之间的电阻为1.5 Ω，1、3接线柱之间的电阻为2.5 Ω.(1)在虚线框中画出黑箱中的电阻连接方式；(2)如果将1、3接线用导线连接起来，1、2接线柱之间的电阻为________Ω.答案(1)见解析(2)0.6解析(1)三次测量电阻不同，三个接线柱里电阻连接肯定不是对称关系，电阻连接方式如图所示，每个电阻为1 Ω.(2)如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻可等效为1 Ω电阻和1.5 Ω电阻并联，阻值为0.6 Ω.。

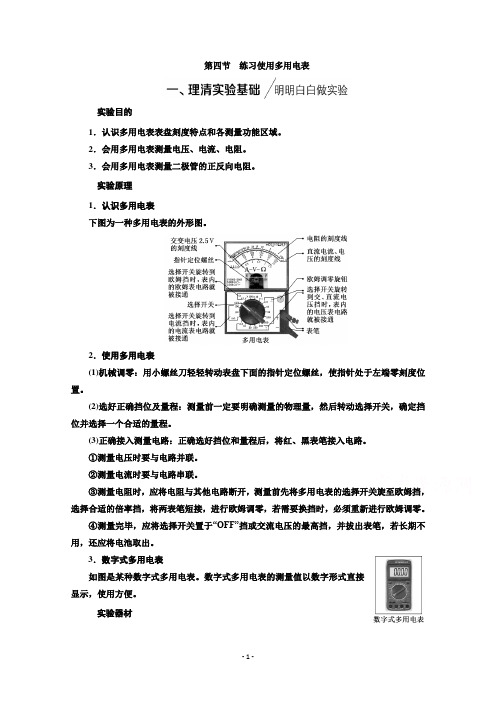

第四节练习使用多用电表实验目的1．认识多用电表表盘刻度特点和各测量功能区域。

2．会用多用电表测量电压、电流、电阻。

3．会用多用电表测量二极管的正反向电阻。

实验原理1．认识多用电表下图为一种多用电表的外形图。

2．使用多用电表(1)机械调零：用小螺丝刀轻轻转动表盘下面的指针定位螺丝，使指针处于左端零刻度位置。

(2)选好正确挡位及量程：测量前一定要明确测量的物理量，然后转动选择开关，确定挡位并选择一个合适的量程。

(3)正确接入测量电路：正确选好挡位和量程后，将红、黑表笔接入电路。

①测量电压时要与电路并联。

②测量电流时要与电路串联。

③测量电阻时，应将电阻与其他电路断开，测量前先将多用电表的选择开关旋至欧姆挡，选择合适的倍率挡，将两表笔短接，进行欧姆调零，若需要换挡时，必须重新进行欧姆调零。

④测量完毕，应将选择开关置于“OFF”挡或交流电压的最高挡，并拔出表笔，若长期不用，还应将电池取出。

3．数字式多用电表如图是某种数字式多用电表。

数字式多用电表的测量值以数字形式直接显示，使用方便。

实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管，定值电阻(大、中、小)三个。

实验步骤1．测量直流电压(1)将选择开关旋转到直流电压挡。

(2)根据待测电压的估计值选择量程。

如果难以估计待测电压值，应按照由大到小的顺序，先将选择开关旋转到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量。

(3)测量时，用红、黑测试表笔使多用电表跟待测电路并联，注意使电流从“＋”插孔流入多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示。

(4)根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数。

2．测量直流电流(1)将选择开关旋转到直流电流挡。

(2)根据待测电流的估计值选择量程。

如果难以估计待测电流值，应按照由大到小的顺序，先将选择开关旋转到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量。

高考物理多用表读数练习专题多用电表【例】（2008年宁夏理综）图1为一正在测量中的多用电表表盘.（1）如果是用×10Ω档测量电阻，则读数为Ω。

（2）如果是用直流10 mA档测量电流，则读数为 mA。

（3）如果是用直流5 V档测量电压，则读数为 V。

答案： (1)60 (2)7.18 (3)3.59练习1、某人用多用电表按准确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图2所示，则其电阻值是__________。

如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。

改变挡位调整倍率后，要特别注意重新____________________。

练习2、用多用表测量电流、电压或电阻时，表盘指针的位置如图21＇-3所示。

如果选择开关指在“ｖ—2.5”位置时，测量结果为；如果选择开关指在“ｍＡ—10”位置时，测量结果为；如果选择开关指在“Ω×100”位置时，测量结果为。

练习3、（08上海长宁区一模）如图所示是学生实验用的多用表刻度盘，当选用量程为25V的电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为_______Ω；用多用表测电阻所使用的原理是___________________________________．练习4、（（08上海浦东新区一模）如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mＡ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。

如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）。

多用电表的读数1 •下图为一正在测量中的多用电表表盘.⑴如果是用x 10 Q挡测量电阻，则读数为____________ Q.⑵如果是用直流10 mA挡测量电流，则读数为__________________ mA.⑶如果是用直流5 V挡测量电压，则读数为_____________ V.解析：欧姆挡在最上面的一排数据读取,读数为6X 10 60 Q;电流挡测量读取中间的三排数据的最底下一排数据,读数为7.18 mA;同样直流电压挡测量读取中间的三排数据的中间一排数据较好，读数为35.9 X 0.1 V = 3.59 V.答案：(1)60 (2)7.18 (3)3.592•某同学利用多用电表测量二极管的反向电阻•完成下列测量步骤：(1) 检查多用电表的机械零点.(2) 将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处.(3) 将红、黑表笔 __________ 进行欧姆调零.⑷测反向电阻时，将____________ 笔接二极管正极，将_______________ 笔接二极管负极，读出电表示数.(5)为了得到准确的测量结果，应让电表指针尽量指向表盘 _______________ (填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤⑶、(4).(6)测量完成后，将选择开关拨向___________ 置.解析：本题考查多用电表的使用.首先要机械调零.在选择量程后还要进行欧姆调零，而且每一次换量程都要重复这样的过程.(3)将红黑表笔短接，即为欧姆调零.测量二极管的反向电阻时应将红笔接二极管的正极，黑笔接负极.欧姆表盘的刻度线分布不均匀，在中央的刻度线比较均匀，所以尽量让指针指向表盘的中央.测量完成后应将开关打到OFF挡.答案：(3)短接⑷红黑(5)中央(6)OFF3 •某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡不够合适，又改换另一欧姆挡测量，两次测量时电表指针所指的位置如图中的虚线所示，下面列出这两次测量中的有关操作：A. 将两根表笔短接，并调零B. 将两根表笔分别跟被测电阻的两端接触，观察指针的位置C•记下电阻值D. 将多用电表面板上旋钮旋到R X100挡E. 将多用电表面板上旋钮旋到R X 10挡F. 将多用电表面板上旋钮旋到OFF挡(1)根据上述有关操作将两次的合理实验步骤按顺序写出(利用上述操作项目前面的字母表示，且可以重复使用 ) _____________________________ .⑵该电阻的阻值是____________ Q.解析：用多用电表测未知电阻的阻值，要先估测，估测时，可任选一挡，然后调零，调零后测其电阻•因指针指在中央时，测量结果较精确，故若发现电表指针不是指在刻度盘中央，而出现偏大或偏小时，要换挡使其指针能指到中央附近，但换挡后必须重新调零，再进行测量•使用完毕，将旋转开关旋至OFF挡•所以实验步骤为EABDABCF且该电阻的阻值为1.8 X 103.答案：(I)EABDABCF (2)1.8 X 1034. (1)用多用电表测直流电流时，应把选择开关旋至标有_______________ ，并把多用电表 ________ 连接到被测电路中.若测电压时，应把选择开关旋至标有，并把多用电压与被测电路■联.测直流电压和电流时，都必须把红表笔接在，即电流从笔流进.(2)如图所示的I、U、川三条线分别表示多用电表指针的指示位置.①将多用电表选择开关置于“X 1”挡，I的示数为___________ Q，n的示数为___ Q.②将选择开关置于直流50 V”挡，1的示数为_____ V,^的示数为__________ V，川的示数为 _______ V.③选择开关置于直流250 V'挡时，I的示数为_________________ V, n的示数为_______ V.解析：(1)多用电表测直流电流时，选择开关应置于mA挡，且把电表串联接入被测电路中.测电压时，把选择开关置于标有V’处，且并联于被测电路两端.因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必须把红表笔接在电势高处，即电流从红表笔进入.(2)多用表测电流或电压时，只要根据旋钮所指示的量程看表盘相对应的刻度弧线，根据读数规则(一般估读到百分位)，直接读出指针指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的挡次倍率，才是电阻的测量值．答案：(1)mA 串V 并电势高红⑵①24 36 ②25.0 20.0 10.0 ③ 125 1005．(2011 年泉州模拟)一位同学使用多用电表测电阻，它在实验中的主要步骤如下：①把选择开关拨到“X 10”的欧姆挡上；②把表笔插入测试笔插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在零处；③把两表笔分别与待测电阻的两端相接，发现这时指针偏转角度较小；④换用“X 100”欧姆挡测量，发现这时指针偏转适中，随即记下电阻数值；⑤把表笔从测试笔插孔拔出后，把多用电表放回桌上原处，实验完毕.这个学生在测量时已注意到：待测电阻与其他元件的电源断开，不用手碰表笔的金属杆．这个学生在实验中还有哪些违反使用规则的地方？a．__________________ ；b．__________________ .解析：a.选择开关从“X 10”挡拔到“X 100”挡时，必须重新调零；b •多用电表使用后不能把选择开关置于欧姆挡•应置于交流电压最高挡或OFF 挡.答案：见解析。

欧姆表的原理图21171．如图2117所示是把量程为3 mA 的电流表改装成欧姆表的结构示意图，其中电池电动势E ＝1.5 V ，改装后，原来电流表3 mA 刻度处的刻度值定为零位置，则2 mA 刻度处应标为________，1 mA 刻度处应标为________． 答案 250 Ω 1 000 Ω解析 因为R 内＝E I g ＝1.5 V3 mA ＝500 Ω，I 1＝E R 内＋R x 1，2 mA ＝ 1.5 V500 Ω＋R x 1，所以R x 1＝250 Ω.因为I 2＝E R 内＋R x 2，1 mA ＝ 1.5 V 500 Ω＋R x 2，所以R x 2＝1 000 Ω.多用电表的功能及使用图21182．如图2118所示，用多用电表测量直流电压U 和测电阻R ，若红表笔插入多用电表的正(＋)插孔，则( )A ．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B ．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C ．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D ．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表 答案 B解析题图中所示是多用电表的示意图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B正确．(时间：60分钟)题组一欧姆表的原理1．下列说法中正确的是()A．欧姆表的每一挡测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小答案AB解析由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．2．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定()A．R＝150 ΩB．R＝1 500 ΩC．1 000 Ω＜R＜1 500 ΩD．1 500 Ω＜R＜2 000 Ω答案 C解析表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定1 000 Ω＜R ＜1 500 Ω，故选C.3．一个用满偏电流为3 mA的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA处，则被测电阻的阻值为()A．1 000 ΩB．5 000 ΩC．1 500 ΩD．2 000 Ω答案 A解析本题主要考查对欧姆表的原理的理解．设欧姆表的内阻为R内，由欧姆定律知：3×10－3 A＝ER内，1.5×10－3 A＝ER内＋500 Ω，所以R内＝500 Ω，E＝1.5 V，又1×10－3 A＝ER内＋R x，所以R x＝1 000 Ω.图21194．如图2119是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度4/5处．现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为( ) A ．4R B ．5R C ．10R D ．16R 答案 D解析 当进行电阻调零时，根据闭合电路的欧姆定律，此时欧姆表满偏，即I g ＝ER 内，当测量电阻值为R 的电阻时，有4I g 5＝E R 内＋R ，设待测电阻阻值为R ′，则有I g 5＝E R 内＋R ′，联立各式解得R ′＝16R .故D 对．图211105．如图21110所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g ＝300 μA ，内阻R g ＝100 Ω，可变电阻R 的最大阻值为10 kΩ，电池的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，图中与接线柱A 相连的表笔颜色应是________色．按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x ＝________ kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x ，其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)． 答案 红 5 变大解析 由I ＝E R g ＋R ＋r ＋R x 及I g ＝E R g ＋R ＋r ，且指针指中央，I ＝12I g ＝150 μA ，联立解得R x＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大． 题组二 多用电表的功能及使用6．下列关于多用电表电阻挡的说法中，正确的是( )A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B．红表笔是与表内的电源的负极相连的C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D．为了减小误差，应尽量使指针指在中间刻度附近答案ABCD解析由多用电表电阻挡的工作原理可知表盘刻度是不均匀的，且刻度值越大刻度越密；红表笔是与电表内部电源的负极相连的；在测量时一定要先进行电阻挡调零，再测量，同时为减小误差，要尽量使指针指在中间刻度附近．题组三综合应用图211117．如图21111所示，欧姆表刻度盘中，未使用时指针指A，两表笔短接时指针指B.若欧姆表的总内阻为24 Ω，C是A、B的中点，D是A、C的中点，则D点的刻度值为________ Ω.答案72解析由欧姆表原理：I g＝ER＋r＋R g，当指针指D点时，电流为满偏电流的14，则由I g4＝ER＋r＋R g＋R x′，得：R x′＝3R内＝72 Ω.8．实验室有下列器材：A．电流表(0～100 μA,1.5 kΩ)；B．电流表(0～1 mA,1 kΩ)；C．变阻器(0～300 Ω)；D．变阻器(0～800 Ω)；E．干电池(1.5 V，r＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用________，变阻器应选用________，电源应选用________(填序号)．改装好的欧姆表中心刻度的阻值为________．答案B D E 1.5 kΩ解析若选用A电流表，需要变阻器的最小阻值为R＝EI g－1.5 kΩ＝13.5 kΩ.C、D两个变阻器都不能用，故不能选A电流表．若选用B电流表，需要变阻器的最小阻值为R＝EI g－1 kΩ＝0.5 kΩ＝500 Ω，D变阻器可以满足，故电流表选B，变阻器选D.由于只有一个电源，故电源选E.欧姆表中心刻度的阻值为R 中＝R 内＝E I g ＝1.5 V1 mA＝1.5 kΩ.图211129．在如图21112所示的电路中，电源的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，电流表满偏电流I g ＝10 mA ，电流表电阻R g ＝7.5 Ω，A 、B 为接线柱．(1)用一根导线把A 、B 直接连起来，此时，应把可变电阻R 1调节为多少才能使电流表恰好达到满偏电流？(2)调至满偏后保持R 1的值不变，在A 、B 间接入一个150 Ω的定值电阻R 2，电流表指针指着多少刻度的位置？(3)如果把任意电阻R 接在A 、B 之间，电流表读数I 与R 的值有什么关系？ 答案 (1)142 Ω (2)5 mA (3)R ＝1.5 VI－150 Ω解析 (1)因电流表电阻R g 的值不能忽略，此时可以把电流表视为一个电阻来计算．由闭合电路欧姆定律，有I g ＝ER g ＋r ＋R 1从中解出可变电阻R 1的值R 1＝E I g －R g －r ＝(1.50.01－7.5－0.5) Ω＝142 Ω这表示，当两个接线柱直接连到一起，且表头指针恰好满偏时，可变电阻R 1的值需调节到142 Ω.(2)保持可变电阻R 1的值不变，把R 2＝150 Ω接在A 、B 之间，设这时电流表读数为I 2，由闭合电路欧姆定律得：I 2＝E R g ＋r ＋R 1＋R 2＝ 1.57.5＋0.5＋142＋150 A ＝0.005 A ＝5 mA这表示，接入R 2后，电流表指针指在“5 mA ”刻度的位置．(3)把任意电阻R 接到A 、B 之间、设电流表读数为I ，则I ＝ER g ＋r ＋R 1＋R代入数值后，得I ＝ 1.5 V150 Ω＋R解出R ＝1.5 VI －150 Ω.。

多用电表读数规则（电流档电压档欧姆档）（一）必考题W跖天以艾.2 （is分）gk .xkl右图为一正在测量中的多用电表表盘暮（1）如果是用xion档测量电阻*则读数为 jckJb（2）如果是用直流1mA档测址电流,则读数为 mA,（3）如果是用直流5V档测量电压，则读数为 V.答案注意选择合适的刻度盘进行读数，最上面的刻度右侧有电阻单位”的符号，是用来测电阻读取数值的，所以（ 1）读数为6,乘以倍率1,故最终数值为6欧；（2）电压和电流值的刻度盘都以中间刻度盘读取，但下面对应的三组数值是对应不同量程的电压或电流提供方便时使用的，即以量程为准确定最小分度值再进行读数，1mA量程时，以三组数据中最下在一组比较方便，读数为2mA;5V量程测电压时，用中间一组数据较方便，读数为 6V注要从最高档测量，再降档，否则可能烧毁表。

（1）测电阻万用表刻度盘面上一般标有3~4组刻度线，一般最上面的是欧姆档的，欧姆档的刻度线不是从左到右读得，而是从右到左、1、2、3、4、5、1……无穷大（这是倍率）。

选好档位，用表笔分别连接电阻的两端，等指针不动了读倍率，用档位乘以倍率，就可以得到阻值了。

实验室用多用 I（2）测电流如用“直流1mA当测量电流”中的1mA去除以25mA（电流最大那个标25MM 勺）乘以图中所表示的数字（用“直流1mA档测量电流”档看（—25）“直流1mA8测量电流”的看中间的，“直流1mA档测量电流看”的看最下的）。

测电压也一样。

（3）注意事项所有电表的使用，还有一个要求选择合理的档次，致使指针停留在表盘刻度的“1 3”之间。

这不是一个严格要求，但确必须考虑这个“原则”。

电压表、电流表是要估读的。

仪器里游标卡尺、弹簧秤、秒表、天平、多用电表欧姆档是不估读的。

估读是由于被测量数值介于测量工具最小分度值之间某位置而进行估读的。

如游标卡尺秒表打点时器等不存在这种情况，故不需要估读；而长度测量，电流电压电阻的测量、质量的测量等均存在上述问题，所以需要估读。

［自编］（8k可印发给学生）2020年高考物理实验读数练习3 多用电表doc高中物理――实验十：练习使用多用电表【例1】〔1998上海・19〕图21-2表示用多用电表测电路中电流的实验，图中多用表测定的是__〔填甲电阻的电流、乙电阻的电流或总的电流〕，测得的值是____________ 。

析与解：依照电路能够看出：多用表和乙电阻串联，它们再和甲电阻并联。

因此测量的确信是乙电阻的电流。

测直流电流对应中间标示”’‘的刻度线，选择开关指在量程100mA，应读0-2-4-6-8-10 —组20 mA数字〔看成0-20-40-60-80-100〕，而且精度为-------- 2mA,能够读出的准确示数为48mA ,估读的方10法是：将一小格进行十等分，再看指针在一小格的位置〔此题中指针在—位置处〕，尾数估读为—（±.1） 2<10 10〔精度〕。

即：？（±.1）<=1.4 ±2mA ,故测量结果为48+（1.4 ± 0.2〕=〔49.4 ± 0.2〕mA。

读数为49.4mA10〔只要在49.2mA〜49.6mA即可〕。

閤21-2点评：仪器使用的焦点咨询题是读数。

读数包括精确读数和估读。

使用多用表时应该注意：①表笔到实物不同的接法对应不同的功能〔测电阻时，对象应从工作电路断开〕；②不同的挡位对应表盘上不同的刻度线；③看清精度，确保电流或电压值估读正确。

解答此题时错误的情形有：①不能看清电路实质，认为是测甲和乙的总电流；②未把握估读原那么，粗略地读作49mA或者50mA :③不能合理选择表盘对应刻度，导致精度判定失误，测量结果表达纷乱。

【例2】〔2018年宁夏理综〕图1为一正在测量中的多用电表表盘.〔1〕假如是用< 10 档测量电阻，那么读数为_________________ 。

〔2〕假如是用直流10 mA档测量电流，那么读数为_______________ mA。

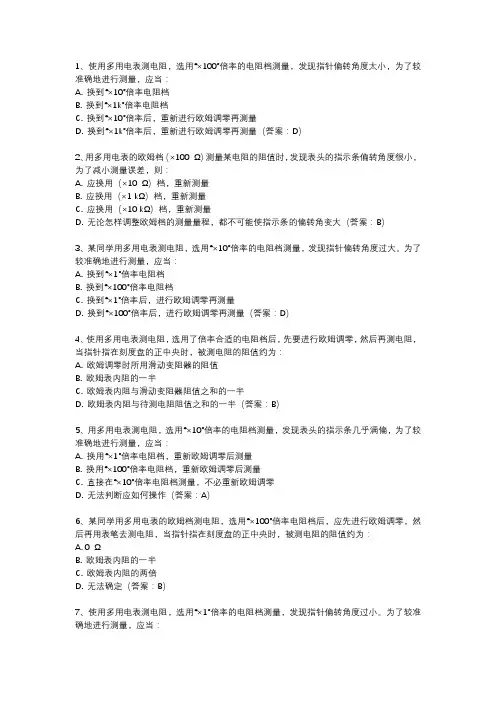

1、使用多用电表测电阻，选用“×100”倍率的电阻档测量，发现指针偏转角度太小，为了较准确地进行测量，应当：A. 换到“×10”倍率电阻档B. 换到“×1k”倍率电阻档C. 换到“×10”倍率后，重新进行欧姆调零再测量D. 换到“×1k”倍率后，重新进行欧姆调零再测量（答案：D）2、用多用电表的欧姆档（×100 Ω）测量某电阻的阻值时，发现表头的指示条偏转角度很小，为了减小测量误差，则：A. 应换用（×10 Ω）档，重新测量B. 应换用（×1 kΩ）档，重新测量C. 应换用（×10 kΩ）档，重新测量D. 无论怎样调整欧姆档的测量量程，都不可能使指示条的偏转角变大（答案：B）3、某同学用多用电表测电阻，选用“×10”倍率的电阻档测量，发现指针偏转角度过大。

为了较准确地进行测量，应当：A. 换到“×1”倍率电阻档B. 换到“×100”倍率电阻档C. 换到“×1”倍率后，进行欧姆调零再测量D. 换到“×100”倍率后，进行欧姆调零再测量（答案：D）4、使用多用电表测电阻，选用了倍率合适的电阻档后，先要进行欧姆调零，然后再测电阻，当指针指在刻度盘的正中央时，被测电阻的阻值约为：A. 欧姆调零时所用滑动变阻器的阻值B. 欧姆表内阻的一半C. 欧姆表内阻与滑动变阻器阻值之和的一半D. 欧姆表内阻与待测电阻阻值之和的一半（答案：B）5、用多用电表测电阻，选用“×10”倍率的电阻档测量，发现表头的指示条几乎满偏，为了较准确地进行测量，应当：A. 换用“×1”倍率电阻档，重新欧姆调零后测量B. 换用“×100”倍率电阻档，重新欧姆调零后测量C. 直接在“×10”倍率电阻档测量，不必重新欧姆调零D. 无法判断应如何操作（答案：A）6、某同学用多用电表的欧姆档测电阻，选用“×100”倍率电阻档后，应先进行欧姆调零，然后再用表笔去测电阻，当指针指在刻度盘的正中央时，被测电阻的阻值约为：A. 0 ΩB. 欧姆表内阻的一半C. 欧姆表内阻的两倍D. 无法确定（答案：B）7、使用多用电表测电阻，选用“×1”倍率的电阻档测量，发现指针偏转角度过小。

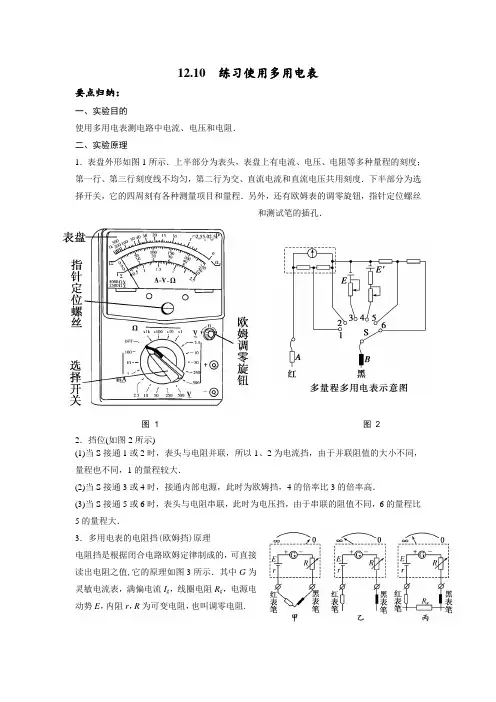

12.10 练习使用多用电表要点归纳：一、实验目的使用多用电表测电路中电流、电压和电阻．二、实验原理1．表盘外形如图1所示．上半部分为表头，表盘上有电流、电压、电阻等多种量程的刻度；第一行、第三行刻度线不均匀，第二行为交、直流电流和直流电压共用刻度．下半部分为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮，指针定位螺丝和测试笔的插孔．图1 图22．挡位(如图2所示)(1)当S接通1或2时，表头与电阻并联，所以1、2为电流挡，由于并联阻值的大小不同，量程也不同，1的量程较大．(2)当S接通3或4时，接通内部电源，此时为欧姆挡，4的倍率比3的倍率高．(3)当S接通5或6时，表头与电阻串联，此时为电压挡，由于串联的阻值不同，6的量程比5的量程大．3．多用电表的电阻挡(欧姆挡)原理电阻挡是根据闭合电路欧姆定律制成的，可直接读出电阻之值,它的原理如图3所示．其中G为灵敏电流表，满偏电流I g，线圈电阻R g，电源电动势E，内阻r，R为可变电阻，也叫调零电阻.图 3(1)当红黑表笔不接触时，电流表示数为零，红黑表笔间电阻为无限大.(2)当红黑表笔短接时，调节R 使指针满偏.，有I g =R r R E g ++. (3)当红黑表笔间接电阻R x 时，通过电流表电流I =Rr R R E g x +++，每一个R x 对应一个电流I ，在刻度盘上标出与I 对应的R x 的值，这样即可读出待测电阻阻值，但由上式看出，I 与R x 不成比例，故欧姆表刻度不均匀. (4)当欧姆表指针指向表盘中央时，有g I I 21=，即 Rr R R EI g x g +++=21 解得 内R R r R R g x =++= ，即 内中＝R R4．二极管的单向导电性(1)晶体二极管是由半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图4甲所示． 图 4(2)晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．(3)将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极． 三、实验器材多用电表一只、干电池若干节、电阻箱多个、定值电阻多个、开关、小灯泡、二极管和导线若干． 四、实验步骤1．观察多用电表的外形，认识选择开关的测量项目及量程． 2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零． 3．将红、黑表笔分别插入“＋”“－”插孔．4．按如图5甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压． 图 5 5．按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流． 6．利用多用电表的欧姆挡测三个定值电阻的阻值，比较测量值和真实值的误差． 用多用电表测电阻的步骤：①调整定位螺丝，使指针指向电流的零刻度；②选择开并置于“Ω”挡的“×1”，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向∞；③将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较；④选择开关改置“×100”挡，重新进行欧姆调零；⑤再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较；⑥测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正负极．8．探索黑箱内的电学元件1．测电阻时，电阻值等于表针的示数与倍率的乘积，指针示数的读数一般读两位有效数字．2．测电流和电压时，如果表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．六、误差分析1．电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时换电池．2．欧姆表的表盘刻度不均匀，估读时易带来误差．3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指在中值附近．4．读数时的观测易形成偶然误差，要垂直表盘正对指针读数．七、注意事项1．欧姆表刻度盘不同于电压、电流刻度盘(1)左∞右0：电阻无限大与电流、电压零刻度重合，电阻零刻度与电流、电压最大刻度重合．(2)刻度不均匀：左密右疏．(3)欧姆挡是倍率挡，即读出的示数再乘以挡上的倍率．电流、电压挡是量程范围挡．在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”(因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞”处)． (4)欧姆表的读数待测电阻的阻值应为表盘读数乘以倍率．为了减小读数误差，指针应指表盘13到23的部分，即中央刻度附近．2．多用电表使用的“八大注意” (1)使用前要机械调零．(2)两表笔在使用时，电流总是“红进”、“黑出”．(3)选择开关的功能区域，要分清是测电压、电流、电阻，还要分清是交流还是直流． (4)电压、电流挡为量程范围挡，欧姆挡为倍率挡．(5)刻度线有三条：上为电阻专用，中间为电流、电压、交流、直流共用，下为交流2.5 V 专用． (6)测电阻时①待测电阻与电路、电源一定要断开． ②两手一定不要同时接触两笔金属杆． ③指针指中值附近较准，否则换挡． ④每换一挡必须重新欧姆调零． ⑤读出示数要乘以倍率．(7)测电学黑箱时，一定要先用大量程电压挡判断其内部有无电源，无电源方可用欧姆挡． (8)使用完毕，选择开关要置于OFF 挡或交流电压最高挡，长期不用应取出电池．题型一 多用电表的使用与读数【例1】(09·安徽)用多用电表 进行了几次测量，指针分别处于 a 和b 的位置，如图所示． 若多用电表的选择开关处于下面 表格中所指的挡位，a 和b 的相 应读数是多少？请填在表格中．指针位置 选择开关所处挡位 读数 a直流电流100 mAmA 直流电压2.5 VVb电阻×100Ω答案23.00.57320如图为一正在测量中的多用电表表盘．(1)如果是用×10 Ω挡测量电阻，则读数为________ Ω.(2)如果是用直流10 mA挡测量电流，则读数为______ mA.(3)如果是用直流5 V挡测量电压，则读数为________ V.解析(1)电阻读数要用刻度乘以挡位倍率，即6×10Ω＝60 Ω.(2)用10 mA挡测量电流，每格刻度为0.2 mA，读数为6 mA＋5.9×0.2 mA＝7.18 mA.(3)用5 V挡测电压，每格刻度为0.1 V，读数为3 V＋5.9×0.1 V＝3.59 V.【例2】(09·全国Ⅱ)某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将______表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________________位置．答案(3)短接(4)红黑(5)中央(6)OFF【练习】一多用电表的电阻挡有三个倍率，分别是×1、×10、×100．用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡，如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是________Ω．答案×100调零(或重新调零) 2.2×103【练习】(09·天津)图8所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g＝300 μA，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色．按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x＝__________kΩ．若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”、“变小”或“不变”)．答案红5变大【练习】(09·上海)(1)用多用表的欧姆挡测量阻值约为几十千欧的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔．将正确步骤按合理的顺序为__________________．根据如图所示指针位置，此被测电阻的阻值约为________ Ω．(2)下述关于用多用电表欧姆挡测电阻的说法中正确的是()A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零解析：本题考查欧姆表的使用．(1)题目中要求测量几十千欧的电阻，所以应该选择×1 k的欧姆挡，再进行欧姆调零，然后进行测量，最后将S旋至指向交流500 V挡，拔出表笔，所以顺序为c、a、b、e，根据欧姆表的读数原理，可以得出欧姆表的读数为30 kΩ.(2)指针偏角过大，说明电阻较小，所以应选择倍率较小的挡位，A项正确；电阻的阻值与电流的流向无关，所以红黑表笔接反，不影响测量结果，B项错误；不将被测电阻与外电路断开，流经欧姆表的电流会受影响，影响读数甚至烧毁器材，C项正确；只要不换挡位，就不用重新调零，D项错误．答案：(1)c、a、b、e30 k(2)AC【练习】如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”)．(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为_______ V.解析：(1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103Ω.(2)选50 mA直流电流挡，则每一大格表示10 mA，每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA(此时为1/10估读)，指针对应的读数为30.8 mA；选择量程为250 mA 的电流挡，则每一大格表示50 mA，每一小格表示5 mA；测量的精确度为5 mA，应估读到1 mA(此时为1/5估读)，指针对应的读数为154 mA.(3)选择10 V电压挡，则每一大格表示2 V，每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时应为1/2估读)，指针对应的读数为6.2 V.答案：(1)1.5×103×1 k(2)30.8(30.7～30.9都正确)154(3)6.2反思领悟：多用电表的读数技巧测电阻时(欧姆挡)读数：除非指针所在刻度盘处每个小格表示1 Ω时，要估读到下一位，其余情况都不用估读．电阻值等于指针示数与所选倍率的乘积．测电压、电流时的读数，要注意其量程，根据量程确定精确度，精确度是1、0.1、0.01时要估读到下一位，精确度是2、0.02、5、0.5等时，不用估读到下一位．【练习】某班同学在做“练习使用多用电表”的实验．①某同学用多用电表的欧姆挡测量电阻R x的阻值，当选择开关置于欧姆挡“×100”的位置时，多用电表指针示数如图a所示，此被测电阻的阻值约为________ Ω.②某同学按如图b所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮．该同学用多用电表的欧姆挡检查电路的故障．检查前，应将开关S________.(填“闭合”或“断开”)③若②中同学检查结果如表所示，由此可以确定()测试点b、f b、e b、d d、e多用表表盘指示C．灯A、B都断路D．d、e间导线断路解析：(1)欧姆表测电阻测量值等于读数乘以倍率；用欧姆挡检查电路须将电路断开；b、f 之间电阻无穷大说明b、f间有断路，b、e之间电阻无穷大说明b、e间有断路，d、e之间电阻无穷大说明d、e间有断路，b、d间电阻有一定的数值，说明b、d间没有断路，所以断路在d、e之间．本题容易．答案：(1)①2.6 k(或2.6×103 2 600)②断开③D【练习】在如图7所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V,0.1 A”．合上开关S后，无论怎样移动滑动片，A、B灯都不亮．用多用电表的直流电压档检查故障；(1)①现将多用电表的开关置于下列量程的______挡较为合适(用字母序号表示)A．2.5 V B．10 V C．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障可能是()A．A灯丝断开B．B灯丝断开C．d、e间连线断开D．B灯被短路(2)接着利用欧姆表的“×1”挡测电阻，欧姆表已经“欧姆调零”．①测试前，一定要将电路中的开关S____________；②测c、d间和e、f间电阻时，某次测试结果如图8所示，读数为________．答案(1)①B②A(2)①断开②22 Ω题型二用多用电表探索黑箱问题【例1】如图中所示，一只黑箱外有4个接线柱A，B，C，D，盒内有4个阻值都是6 Ω的电阻，分别通过导线接在接线柱上．用多用电表欧姆挡测得各接线柱间的电阻值如下：R AB ＝6 Ω，R AC＝R AD＝10 Ω，R CD＝R BC＝R BD＝4 Ω．试画出黑箱内电阻的连接图．答案【练习】黑箱上有三个接线柱A、B、C，如图5所示，已知里面装的元件只有两个(可能的元件是电池、电阻或二极管)，并且两个接线柱间最多只接一个元件，现测量结果如下：(1)用直流电压挡测量A、B、C三点间均无电压；(2)用欧姆挡测量A、C间正、反接阻值不变；(3)用欧姆挡测量，黑表笔接A点，红表笔接B点，反接阻值较大；(4)用欧姆挡测量，黑表笔接C点，红表笔接B点，有阻值，阻值比第②步测得的大；反接阻值最大．画出箱内两个元件的连接图．答案【练习】多用电表是确定电学元件、检修电学故障的重要仪器，在电子技术中有很广泛的应用．如图所示，一个盒子外部有四个接线柱A、B、C、D．盒内有三个电学元件和若干导线组成的电路．利用多用电表欧姆挡测试，根据以下结果，试画出盒内的电路．(1)A、B间的电阻是B、D间电阻的两倍，即R AB＝2R BD；(2)两表笔分别接触A、C和C、D时，指针均先偏转，然后又缓慢回到“∞”刻度．[解析]一般来说，电学元件有电池、电阻、电容器和二极管。

试验1．用多用电表进行了几次测量，指针分别处于a和b的位置，如图所示．若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中．指针位置选择开关所处挡位读数a 直流电流100 mA ________mA 直流电压2.5 V ________Vb 电阻×100________Ω解析：选择开关置于“直流电流100 mA”挡时，按其次行刻度“0～10”一排读数．最小分度值为0.2 mA，读数为(2.2 mA＋5×0.02 mA)＝2.30 mA，所以相应的电流为2.30 mA×10＝23.0 mA.选择开关置于“直流电压2.5 V挡”时，按刻度“0～250”一排读数．最小分度值为5 V，读数为(55 V＋2×1V)＝57 V，所以相应的电压为57100V＝0.57 V.选择开关置于“电阻×100”挡时，按第一行“Ω”刻度读数．读数为(3 Ω＋2×0.1 Ω)＝3.2 Ω，所以相应的电阻为3.2 Ω×100＝320 Ω.答案：23.00.573202．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请依据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________．(填“0刻线”或“∞刻线”)(4)将两表笔分别与待测电阻相接，发觉指针偏转角度过小．为了得到比较精确的测量结果，请从下列选项中挑出合理的步骤，并按________的挨次进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准解析：(1)使指针对准电流的“0刻线”，应旋动机械调零部件S.(3)用多用电表测电阻时还要进行欧姆调零，使指针对准电阻的“0刻线”，应旋动欧姆调零部件T.(4)测电阻时若指针偏转角度过小，则待测电阻的阻值很大，依据欧姆表测电阻时指针应尽可能分布在“中值”四周的原则可知，应换更大倍率的挡位，因此A合理．每换一次挡位应重新欧姆调零，所以合理的挨次应为A、D、C.答案：(1)S(3)T0刻线(4)ADC3．在测定金属电阻率的试验中，某同学连接电路如图所示．闭合电键后，发觉电路有故障(已知电源、电表和导线均完好，电源电动势为E)：(1)若电流表示数为零、电压表示数为E，则发生故障的是________．(填“待测金属丝”“滑动变阻器”或“电键”)(2)若电流表、电压表示数均为零，该同学利用多用电表检查故障．先将选择开关旋至________挡(填“欧姆×100”“直流电压10 V”或“直流电流2.5 mA”)，再将________(填“红”或“黑”)表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱．若只有滑动变阻器断路，则多用电表的示数依次是________、________、________.解析：(1)电流表示数为零，说明电路断路，由于电压表示数为E，说明电压表两端与电源相连，因而故障是待测金属丝断路．(2)电源已接入电路，不能再用欧姆挡测电阻的方法检测电路故障，若用直流电流挡检测，简洁使电源短路，损坏电表，所以应使用多用电表的直流电压挡．电流应从多用电表的红表笔流入，因而红表笔应与a接线柱相连．当只有滑动变阻器断路时，黑表笔接b时，多用电表不能与电源形成闭合回路，示数为零；黑表笔接c、d时，多用电表与电源两极相连，示数为电源电动势．。
