混凝土挡土墙施工技术交底.doc
- 格式:doc
- 大小:39.11 KB
- 文档页数:2
挡土墙技术交底最新版本.doc一、背景介绍挡土墙是工程建设中常使用的一种基础设施,其作用是用来阻挡土方坍塌,在土方开挖时,以一定的高度将土方堆积在墙的背面,形成稳定的坡度,以达到防止土方倒塌的效果。
二、施工过程1. 翻新清理:施工前,需要对现场进行大面积的清理和翻新,消除现场残留物、垃圾、不合格材料,做到物尽其用,不遗余力。
2. 材料及设备:挡土墙施工所需的材料:水泥、钢筋、砖头等;设备有搅拌设备、起重设备、运输车辆等。
3. 基底处理:处理好基坑底部,使其平整、达标、稳固,然后添加砂石、碎石等辅助材料,使其达到相应的稳定程度。
4.制作模板:安装好钢筋,然后在其上制作模板,可用木板、钢板等,在模板的四周预留伸出来的钢筋条,作为连接墙体的钢筋。
5.浇筑混凝土:将混凝土倒入模板中,注意混凝土应该充实并密实,并用振捣器振动,将空气挤出。
6.拆模开裂:在混凝土凝固成型并达到一定强度时,可拆掉墙体。
为了避免其过早开裂,建议在拆模后覆盖一层保湿、防裂的材料。
在拆模开裂前,可采用加水养护,每天涂抹一次水泥浆。
7.清理及维护:挡土墙施工后,要及时清理施工现场,收回材料、设备,同时进行维护,定期检查土方情况,及时加固挡土墙,防止墙体出现开裂、漏水等问题。
三、注意事项1. 施工前要对堆土体进行分析和计算,确定挡土墙的高度,墙体凤凰肯能承受的荷载,以及选择适当的材料。
2. 施工中,要注重混凝土的质量,避免出现材料不足、混凝土硬度不够的情况,加强振动,除去空气,保证结构安全。
3. 施工的过程中要注意安全,避免施工人员意外伤害,采取相应的预防措施。
4. 施工后,对挡土墙进行定期检查,及时发现墙体的问题,进行修补加固。
四、施工经验1.合理分析土方坡度和墙体高度,以及设计墙体承受荷载的强度和稳定性,满足工程需求和标准要求。
2.注意混凝土材料的质量和混合比,统一用料、加强振动,使其内部均匀、密实。
3.定期检查挡土墙的状态与稳定性,及时发现问题并加固处理,保证施工安全及工程质量。
(完整版)挡土墙施工安全技术交底范本1:一、前言1.1 目的挡土墙施工安全技术交底文档的目的是为了确保挡土墙施工过程中的安全性,减少事故发生的风险,保护工人的身体健康与生命安全。
1.2 适用范围本文档适用于挡土墙施工过程中的相关工作人员,包括工程师、技术员、工人等。
1.3 参考资料1) 挡土墙施工图纸2) 相关安全法律法规二、工作人员职责2.1 工程师2.1.1 对挡土墙施工过程进行安全监督和指导2.1.2 确保施工符合相关法律法规和设计要求2.1.3 提供必要的安全培训和指导2.2 技术员2.2.1 协助工程师进行挡土墙施工过程的安全监督和指导2.2.2 熟悉挡土墙施工过程中的安全要求和操作规程2.2.3 及时发现和处理施工中存在的安全隐患2.3 工人2.3.1 遵守工作规程和操作规程2.3.2 熟悉挡土墙施工过程相关的安全要求和操作规程2.3.3 在施工过程中保持良好的个人防护状态三、施工准备工作3.1 安全会议3.1.1 施工前进行安全会议,明确施工要求和安全措施3.1.2 安排专人记录会议内容和参会人员名单3.2 施工现场准备3.2.1 清理施工现场,确保通道畅通3.2.2 配备必要的施工工具和设备3.2.3 确保施工现场安全,例如设置警示标识和警戒线等四、施工过程安全控制4.1 土方开挖4.1.1 执行合理的开挖计划,确保开挖坡度合适4.1.2 挖土时注意坡脚稳定,防止局部塌方4.2 土方压实4.2.1 使用合适的土方压实设备,确保压实均匀4.2.2 对土方压实进行监测,防止过度压实导致墙体变形4.3 挡土墙结构施工4.3.1 按照设计要求进行挡土墙结构施工4.3.2 层层验收,确保施工质量符合要求五、施工安全事故处理5.1 发生安全事故时,立即停工5.2 对伤员进行紧急救治5.3 向相关部门报告,并按照相关法律法规进行处理和调查六、附件1. 相关挡土墙施工图纸2. 安全会议记录七、法律名词及注释1. 安全生产法:指保护劳动者安全和生命健康的法律法规2. 建筑施工安全技术规范:指挡土墙施工过程中的相关安全标准和要求3. 挡土墙设计规范:指挡土墙设计过程中的相关标准和要求---范本2:一、前言1.1 目的本文档旨在对挡土墙施工安全技术交底进行全面而详细的阐述,确保施工过程中的安全性,预防事故的发生。
混凝土挡土墙技术交底混凝土挡土墙技术交底1. 概述混凝土挡土墙是一种常用的土木工程结构,在公路、铁路、河道等工程中广泛应用。
它通过利用混凝土的抗压性能和强度,将土体稳定地支撑起来,防止土体滑坡、坍塌等现象的发生。
2. 施工前准备2.1 地质勘察地质勘察是混凝土挡土墙设计和施工的前提。
在进行地质勘察时,需要详细了解工程所在地的地质条件和土体特性,确定挡土墙的高度、坡度和类型等参数。
2.2 设计混凝土挡土墙的设计应符合相关规范和标准要求。
设计要考虑挡土墙的稳定性、承载力、变形等性能。
设计人员应通过计算和模拟分析,确定挡土墙的结构形式、尺寸和配筋等参数。
3. 施工工艺3.1 土方开挖施工前需要进行土方开挖,将挡土墙的基础部份准备好。
开挖深度应符合设计要求,挖土体积应根据设计计算确定,并确保开挖底面平整。
3.2 基础处理挡土墙的基础处理是保证其稳定性的关键。
基础处理方式包括回填砂石、进行压实、设置排水系统等,以提高基础的承载力和稳定性。
3.3 混凝土浇筑混凝土挡土墙的主体结构是以混凝土为材料进行浇筑而成。
浇筑时应注意混凝土的配合比、振捣程度和浇注顺序等,以确保混凝土的均匀性和密实度。
3.4 后期处理浇筑完混凝土后,需要进行后期处理,包括混凝土的养护、顶部防护和边坡绿化等。
养护时间应符合设计规定,以提高混凝土的强度和耐久性。
4. 监理与验收施工过程中应有专人进行监理,监督施工质量和进度。
施工完成后,应进行验收,包括挡土墙的稳定性、外观质量和结构完整性等方面的检查。
5. 安全注意事项施工过程中,应加强安全管理,保证作业人员的人身安全。
特别是在挖土、浇筑混凝土等工序中,应采取相应的安全防护措施,预防事故的发生。
6. 附件清单本所涉及的附件如下:- 混凝土挡土墙设计图纸一套- 相关规范标准文件- 地质勘察报告- 监理日志和验收记录7. 法律名词及注释本所涉及的法律名词及注释如下:- 土木工程:指利用土木工程原理和方法,在土地上修筑建造物、构筑物和设备的工程。
混凝土挡土墙技术交底一、工程概述在本次工程中,混凝土挡土墙的建设是一项重要的任务。
该挡土墙主要用于支撑土体,防止土体坍塌,保障周边设施和人员的安全。
挡土墙的长度为_____米,高度为_____米,厚度为_____米。
其设计强度等级为 C_____,基础形式为_____。
二、施工准备1、技术准备熟悉施工图纸,了解挡土墙的结构形式、尺寸、高程等设计要求。
进行施工测量,放出挡土墙的轴线、边线和高程控制点。
编制施工方案,明确施工工艺、施工顺序和质量控制要点。
2、材料准备水泥:选用_____牌水泥,强度等级为_____,具有出厂合格证和质量检验报告。
砂:选用中砂,细度模数为_____,含泥量不大于_____%。
石子:选用_____mm 连续级配的碎石,含泥量不大于_____%。
水:使用自来水或符合混凝土拌合用水标准的水源。
钢筋:选用_____级钢筋,具有出厂合格证和质量检验报告。
3、机具准备混凝土搅拌机:_____台,型号为_____。
混凝土输送泵:_____台,型号为_____。
振捣器:插入式振捣器_____台,平板振捣器_____台。
钢筋加工设备:钢筋切断机_____台,钢筋弯曲机_____台,钢筋调直机_____台。
模板:采用_____模板,数量为_____平方米。
4、作业条件准备基槽已经开挖完成,并经过验收合格。
基底处理完毕,达到设计要求的承载力。
施工现场道路畅通,水电供应满足施工要求。
三、施工工艺流程1、测量放线根据设计图纸,使用全站仪或经纬仪放出挡土墙的轴线和边线,并设置控制桩和水准点。
2、基槽开挖采用机械开挖为主,人工配合为辅的方式进行基槽开挖。
开挖过程中,严格控制基槽的深度和宽度,避免超挖和欠挖。
当基槽开挖至设计标高后,及时进行验槽,如发现地基承载力不符合设计要求,应及时通知设计单位进行处理。
3、基础施工基础模板安装:采用钢模板或木模板,模板安装要牢固、平整,接缝严密,防止漏浆。
钢筋绑扎:按照设计要求进行钢筋绑扎,钢筋的规格、数量、间距要符合设计要求,钢筋的接头位置要符合规范要求。
挡土墙施工安全技术交底第一篇模板范本——正式、规范风格:一、前言挡土墙施工安全技术交底是为了保障施工人员的安全,减少施工过程中的事故风险而制定的。
下面将分别对挡土墙施工前的准备工作、施工过程中的安全措施以及施工后的维护进行详细阐述。
二、挡土墙施工前的准备工作1. 方案设计:根据工程要求,由专业设计人员设计合理的施工方案,保证安全。
2. 地质勘察:对施工地点进行详细地质勘察,分析地基条件,了解地质情况。
3. 施工人员培训:组织施工人员参加相关培训课程,提高其安全意识和技能。
4. 材料准备:按照设计方案要求,准备好所需的材料,包括钢筋、混凝土等。
三、施工过程中的安全措施1. 施工现场管理:建立科学、规范的施工现场管理制度,保证施工过程中的秩序和安全。
2. 强化安全教育:定期组织安全教育培训,加强施工人员的安全意识和技能。
3. 安全防护设施:确保施工现场的安全防护设施完善,包括警示标志、防护栏杆等。
4. 施工机械操作规范:合理使用施工机械,严格按操作规范进行操作,防止事故发生。
四、施工后的维护1. 环境保护:施工完工后进行现场清理,保护周边环境,避免污染。
2. 检查维修:定期进行挡土墙的检查和维修工作,及时发现和处理问题。
3. 安全考核:对施工后的挡土墙进行安全考核,确保其安全性能符合要求。
五、附件列表1. 设计方案2. 地质勘察报告3. 施工人员培训证书4. 材料采购清单六、法律名词及注释1. 法律名词:施工现场管理制度2. 注释:施工现场管理制度是指在施工过程中对施工现场进行管理和监督的一套规范,以保证施工的安全和顺利进行。
第二篇模板范本——简练、实用风格:一、前言本旨在为施工人员提供挡土墙施工安全技术交底的指南,以确保施工过程中的安全。
以下将详细介绍挡土墙施工前的准备工作、施工过程中的安全措施以及施工后的维护事项。
二、挡土墙施工前的准备工作1. 方案设计:需根据工程要求制定合理施工方案。
2. 地质勘察:对施工地点进行详细地质勘察,了解地质情况。
一、交底目的为确保浇筑挡土墙施工过程中的安全,预防安全事故的发生,提高施工人员的安全意识和操作技能,现将浇筑挡土墙的安全技术交底如下。
二、交底内容1. 施工人员安全教育(1)所有施工人员必须参加入场安全教育培训,了解施工现场的安全规定、操作规程及应急处置措施。
(2)特种作业人员必须持证上岗,严禁无证操作。
(3)施工现场禁止酒后作业、吸烟、高空抛物等行为。
2. 施工现场安全措施(1)施工现场应设置明显的安全警示标志,并定期检查维护。
(2)施工区域周边应设置围挡,防止无关人员进入。
(3)施工道路应平整、坚实,确保运输车辆安全通行。
3. 浇筑挡土墙施工安全措施(1)浇筑前,应检查模板支撑系统是否稳固,确保模板不变形、不倾斜。
(2)浇筑过程中,施工人员应穿戴好个人防护用品,如安全帽、防尘口罩、手套等。
(3)浇筑混凝土时,应保持混凝土流动性,防止产生裂缝。
(4)混凝土浇筑过程中,应随时检查模板支撑系统,发现异常情况立即停止浇筑,及时处理。
(5)浇筑完成后,应及时进行养护,防止混凝土开裂、变形。
4. 机械设备安全措施(1)机械设备操作人员必须经过专业培训,持证上岗。
(2)机械设备运行前,应检查设备状态,确保正常使用。
(3)机械设备运行过程中,操作人员应密切观察设备运行情况,发现异常立即停机检查。
(4)机械设备停机后,应切断电源,防止误操作。
5. 应急处置措施(1)施工现场应配备必要的安全防护设施,如灭火器、急救箱等。
(2)发生安全事故时,应立即启动应急预案,采取有效措施进行救援。
(3)事故发生后,应立即上报相关部门,配合进行调查处理。
三、交底时间年月日四、交底人(姓名)五、受交底人(姓名)六、备注1. 施工人员应认真学习本次安全技术交底内容,确保掌握相关安全知识。
2. 施工过程中,如遇特殊情况,应及时报告交底人,并采取相应措施。
3. 施工单位应定期对施工现场进行安全检查,确保施工安全。

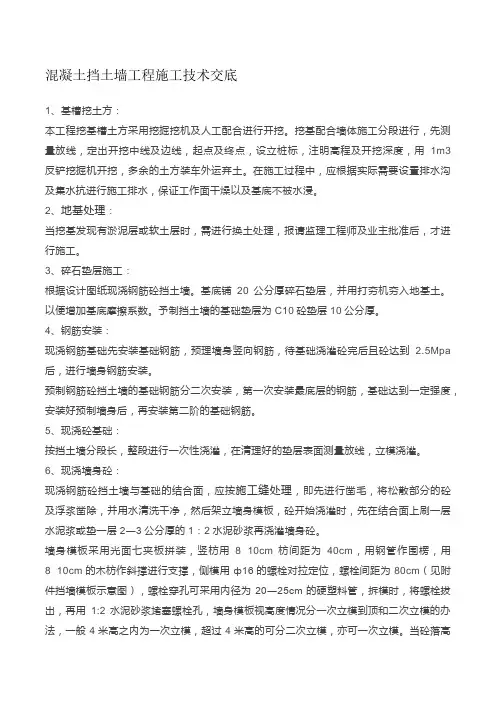

混凝土挡土墙工程施工技术交底1、基槽挖土方:本工程挖基槽土方采用挖掘挖机及人工配合进行开挖。
挖基配合墙体施工分段进行,先测量放线,定出开挖中线及边线,起点及终点,设立桩标,注明高程及开挖深度,用1m3反铲挖掘机开挖,多余的土方装车外运弃土。
在施工过程中,应根据实际需要设置排水沟及集水抗进行施工排水,保证工作面干燥以及基底不被水浸。
2、地基处理:当挖基发现有淤泥层或软土层时,需进行换土处理,报请监理工程师及业主批准后,才进行施工。
3、碎石垫层施工:根据设计图纸现浇钢筋砼挡土墙。
基底铺20公分厚碎石垫层,并用打夯机夯入地基土。
以便增加基底摩擦系数。
予制挡土墙的基础垫层为C10砼垫层10公分厚。
4、钢筋安装:现浇钢筋基础先安装基础钢筋,预理墙身竖向钢筋,待基础浇灌砼完后且砼达到2.5Mpa 后,进行墙身钢筋安装。
预制钢筋砼挡土墙的基础钢筋分二次安装,第一次安装最底层的钢筋,基础达到一定强度,安装好预制墙身后,再安装第二阶的基础钢筋。
5、现浇砼基础:按挡土墙分段长,整段进行一次性浇灌,在清理好的垫层表面测量放线,立模浇灌。
6、现浇墙身砼:现浇钢筋砼挡土墙与基础的结合面,应按施工缝处理,即先进行凿毛,将松散部分的砼及浮浆凿除,并用水清洗干净,然后架立墙身模板,砼开始浇灌时,先在结合面上刷一层水泥浆或垫一层2―3公分厚的1:2水泥砂浆再浇灌墙身砼。
墙身模板采用光面七夹板拼装,竖枋用8×10cm枋间距为40cm,用钢管作围楞,用8×10cm的木枋作斜撑进行支撑,侧模用ф16的螺栓对拉定位,螺栓间距为80cm(见附件挡墙模板示意图),螺栓穿孔可采用内径为20―25cm的硬塑料管,拆模时,将螺栓拔出,再用1:2水泥砂浆堵塞螺栓孔,墙身模板视高度情况分一次立模到顶和二次立模的办法,一般4米高之内为一次立模,超过4米高的可分二次立模,亦可一次立模。
当砼落高大于2.0m时,要采用串筒输送砼入仓,或采用人工分灰,避免砼产生离析。

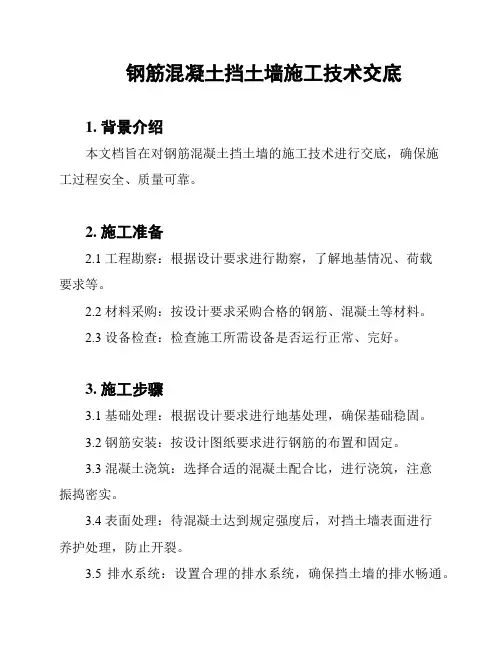

钢筋混凝土挡土墙施工技术交底1. 背景介绍本文档旨在对钢筋混凝土挡土墙的施工技术进行交底,确保施工过程安全、质量可靠。
2. 施工准备2.1 工程勘察:根据设计要求进行勘察,了解地基情况、荷载要求等。
2.2 材料采购:按设计要求采购合格的钢筋、混凝土等材料。
2.3 设备检查:检查施工所需设备是否运行正常、完好。
3. 施工步骤3.1 基础处理:根据设计要求进行地基处理,确保基础稳固。
3.2 钢筋安装:按设计图纸要求进行钢筋的布置和固定。
3.3 混凝土浇筑:选择合适的混凝土配合比,进行浇筑,注意振捣密实。
3.4 表面处理:待混凝土达到规定强度后,对挡土墙表面进行养护处理,防止开裂。
3.5 排水系统:设置合理的排水系统,确保挡土墙的排水畅通。
3.6 环境保护:在施工过程中,做好环境保护工作,避免对周边环境造成影响。
4. 施工注意事项4.1 安全第一:施工人员必须佩戴安全防护用品,严禁违章操作。
4.2 质量控制:材料必须符合标准要求,施工过程中严格按照规范进行操作。
4.3 监控检测:设置施工质量监控点,定期检测挡土墙施工质量。
4.4 合理组织:科学合理地组织施工工序,确保施工进度和质量。
5. 施工验收5.1 施工质量验收:根据相关规范和设计要求,对挡土墙施工质量进行验收。
5.2 文件整理:整理施工图纸、施工记录等必要文件,归档保存。
6. 安全防范6.1 挖掘施工:在挖掘过程中,要防止坍塌事故的发生,采取安全支护措施。
6.2 环境安全:在施工现场设置必要的安全警示标志,保障施工人员和周边环境的安全。
以上是钢筋混凝土挡土墙施工技术交底的内容,根据每个项目的具体情况,进行相应的调整和完善。
混凝土挡土墙工程安全技术交底
1. 背景
混凝土挡土墙是用于抵御土壤侧压力的结构工程,需要严格按
照安全标准和技术规范进行施工。
本文档旨在向工程人员交底混凝
土挡土墙施工过程中的安全技术要求。
2. 施工前准备
在挡土墙施工前,必须对以下事项进行充分的准备和安排:
- 工程人员应接受相关培训,了解混凝土挡土墙的施工方法和
安全注意事项。
- 施工现场必须进行详细的勘察和分析,包括土壤性质和水文
条件的评估。
3. 施工过程安全要求
在混凝土挡土墙的施工过程中,应遵守以下安全要求:
- 施工现场必须设置明确的安全警示标志,禁止无关人员进入。
- 工程人员应佩戴适当的防护装备,包括安全帽、防护眼镜和防尘口罩等。
- 在挡土墙的施工现场,应进行必要的防护措施,如设置护栏和防护网等,以防止坍塌事故的发生。
- 施工期间应严格控制水泥、砂浆等材料的使用量和质量,确保施工质量和结构稳定性。
- 施工现场必须保持清洁整齐,杂物必须及时清理,以防止工人受伤。
4. 施工结束后的安全措施
挡土墙施工结束后,应采取以下安全措施:
- 对施工现场进行清理和整理,确保无明显危险和安全隐患。
- 对挡土墙进行检测和验收,确保其稳定、牢固和符合设计要求。
- 对工作人员进行交底,告知挡土墙的使用细节和注意事项,以确保使用安全。
以上是混凝土挡土墙工程安全技术交底的内容,请施工人员严格按照要求执行,确保施工过程安全可靠,挡土墙结构稳定。
