钢模板要求

桥梁钢模板制作标准
1、钢材选用：钢材应选用合格品种，材质应符合《建筑结构用钢》GB/T706-2008标准规定，应具有良好的耐久性、强度和韧性。

2、钢板厚度：钢板厚度应根据实际需要进行选择，一般不得小于6mm，大于20mm。

3、制作尺寸：根据设计要求，制作尺寸应准确无误，偏差范围不应超过设计要求的允许范围。

4、加工精度：制作过程中，钢板加工必须严格按照设计要求进行，加工精度应满足要求。

5、表面处理：制作好的钢模板表面应平整、光洁、无任何凸起和凹陷，表面处理应符合相关要求。

6、连接方式：钢模板连接应牢固可靠，连接处应采用合适的连接方式，确保钢模板整体性能。

7、防腐处理：钢模板在制作完成后，应进行防腐处理，以延长使用寿命。

8、验收标准：制作完成后，应进行严格的验收，检查质量是否符合设计要求和相关标准。

- 1 -。

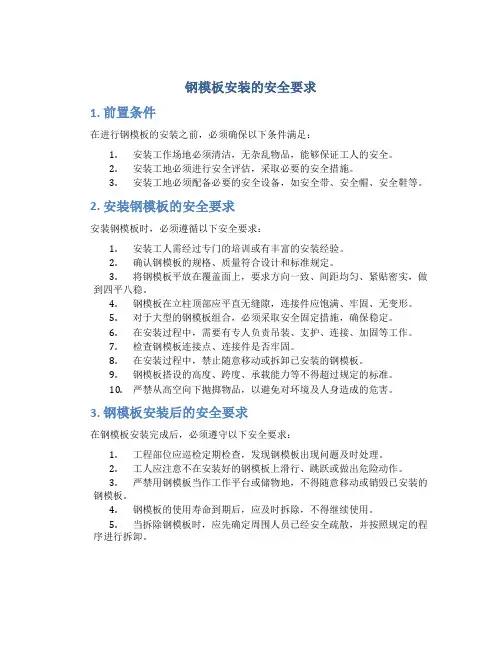

钢模板安装的安全要求1. 前置条件在进行钢模板的安装之前，必须确保以下条件满足：1.安装工作场地必须清洁，无杂乱物品，能够保证工人的安全。

2.安装工地必须进行安全评估，采取必要的安全措施。

3.安装工地必须配备必要的安全设备，如安全带、安全帽、安全鞋等。

2. 安装钢模板的安全要求安装钢模板时，必须遵循以下安全要求：1.安装工人需经过专门的培训或有丰富的安装经验。

2.确认钢模板的规格、质量符合设计和标准规定。

3.将钢模板平放在覆盖面上，要求方向一致、间距均匀、紧贴密实，做到四平八稳。

4.钢模板在立柱顶部应平直无缝隙，连接件应饱满、牢固、无变形。

5.对于大型的钢模板组合，必须采取安全固定措施，确保稳定。

6.在安装过程中，需要有专人负责吊装、支护、连接、加固等工作。

7.检查钢模板连接点、连接件是否牢固。

8.在安装过程中，禁止随意移动或拆卸已安装的钢模板。

9.钢模板搭设的高度、跨度、承载能力等不得超过规定的标准。

10.严禁从高空向下抛掷物品，以避免对环境及人身造成的危害。

3. 钢模板安装后的安全要求在钢模板安装完成后，必须遵守以下安全要求：1.工程部位应巡检定期检查，发现钢模板出现问题及时处理。

2.工人应注意不在安装好的钢模板上滑行、跳跃或做出危险动作。

3.严禁用钢模板当作工作平台或储物地，不得随意移动或销毁已安装的钢模板。

4.钢模板的使用寿命到期后，应及时拆除，不得继续使用。

5.当拆除钢模板时，应先确定周围人员已经安全疏散，并按照规定的程序进行拆卸。

4. 结语钢模板的安装与使用安全是保障现场建筑施工人员的人身安全，保障质量以及防止事故的重要保障，必须严格遵守标准规定和安全要求，在操作过程中始终把工人的生命安全作为第一优先，落实落细每一个安全细节。

定型组合钢模板安装与拆除安全操作要求为了确保定型组合钢模板的安全使用和安装与拆除过程中的安全操作，需要遵守以下安全要求：1.建立安全意识：在使用定型组合钢模板之前，所有参与者必须接受相关的安全培训和指导，了解模板的特点、使用方法和安全注意事项。

大家应该形成安全意识，严格要求自己，遵守规章制度。

2.按规定施工：在进行安装和拆除过程中，必须严格按照相关规定进行操作。

根据不同类型和规格的定型组合钢模板，确定正确的搭建方式和拆除方法，确保安全可靠。

3.检查材料质量：在安装定型组合钢模板之前，要对材料进行全面的检查，确保质量合格。

确认模板板材表面无损坏，焊接牢固，螺栓紧固可靠，并及时更换损坏的部件。

4.搭建安全防护：在进行定型组合钢模板的搭建和拆除过程中，应采取必要的安全防护措施。

如设置可靠的扶梯、扶手和防护栏杆，确保工作台面的稳定性和安全性。

5.正确使用工具：在安装和拆除过程中，应使用合适的工具。

要使用经过检修和保养的工具设备，确保其质量和可靠性。

在使用电动工具时，要戴好防护眼镜和手套，避免发生意外伤害。

6.合理分配人员：在进行定型组合钢模板的安装和拆除时，要根据具体的需要，合理分配人员，确保工作的顺利进行。

参与操作的人员必须经过专门培训，掌握相关技能，确保操作安全。

7.固定模板支撑：在搭建定型组合钢模板时，要注意将模板与地面进行牢固的固定。

使用合适的固定装置，确保模板支撑牢固，避免因模板移动或倾斜而导致的安全事故。

8.建立安全警戒区：在模板搭建和拆除过程中，要建立合理的安全警戒线或警示标志，确保周围人员的安全。

禁止未经培训和授权的人员进入施工区域，避免发生意外伤害。

9.定期检查和维护：在使用定型组合钢模板期间，要定期进行检查和维护，发现问题及时处理。

包括检查模板的连接件和支撑结构，检查板材表面是否有裂纹或变形等情况，确保安全性。

10.保持清洁整洁：在使用定型组合钢模板期间，要保持工作区域的清洁整洁。

清理工作台面上的杂物和碎片，确保没有障碍物。

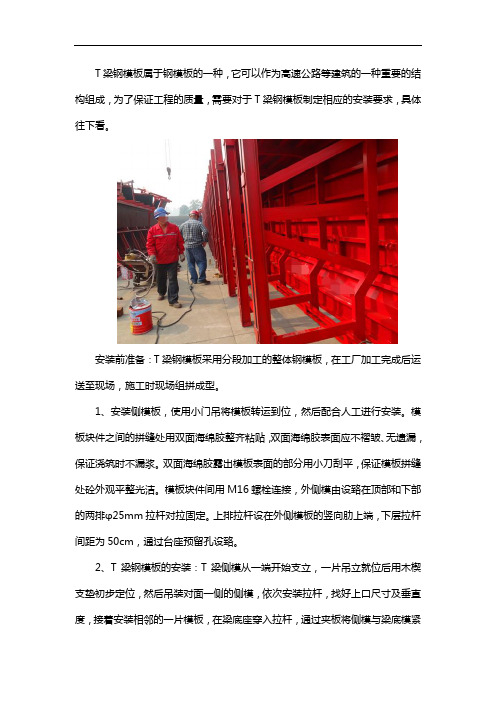

T梁钢模板属于钢模板的一种，它可以作为高速公路等建筑的一种重要的结构组成，为了保证工程的质量，需要对于T梁钢模板制定相应的安装要求，具体往下看。

安装前准备：T梁钢模板采用分段加工的整体钢模板，在工厂加工完成后运送至现场，施工时现场组拼成型。

1、安装侧模板，使用小门吊将模板转运到位，然后配合人工进行安装。

模板块件之间的拼缝处用双面海绵胶整齐粘贴，双面海绵胶表面应不褶皱、无遗漏，保证浇筑时不漏浆。

双面海绵胶露出模板表面的部分用小刀刮平，保证模板拼缝处砼外观平整光洁。

模板块件间用M16螺栓连接，外侧模由设臵在顶部和下部的两排φ25mm拉杆对拉固定。

上排拉杆设在外侧模板的竖向肋上端，下层拉杆间距为50cm，通过台座预留孔设臵。

2、T梁钢模板的安装：T梁侧模从一端开始支立，一片吊立就位后用木楔支垫初步定位，然后吊装对面一侧的侧模，依次安装拉杆，找好上口尺寸及垂直度，接着安装相邻的一片模板，在梁底座穿入拉杆，通过夹板将侧模与梁底模紧贴，与底座联成一整体，模板顶部用拉杆拉紧。

通过设臵在模板下面的对口楔进行微调，保证模板精确定位。

T梁顶板按照不同墩位的设计调整横坡以及边梁的翼板宽度。

浇筑砼前，根据T梁的类型调整模板高度，T梁模板的翼板均已安装有调节螺杆。

安装注意事项：所有钢模板在正式使用前进行打磨、抛光处理，并用清水加洗洁精清洗干净，务必使模板表面光滑，清洁，无油污、无锈蚀。

然后用洁净的海绵将模板表面的水分擦干，均匀涂抹脱模剂，以脱模剂在模板表面无遗漏、不汇集为准。

模板的组装首先清理干净底模，然后安装侧模，安装对拉螺栓并调整标高及线形，立好加固支撑等。

以上就是对于T梁钢模板的安装要求了，简单给大家介绍到这里，感谢您的关注。

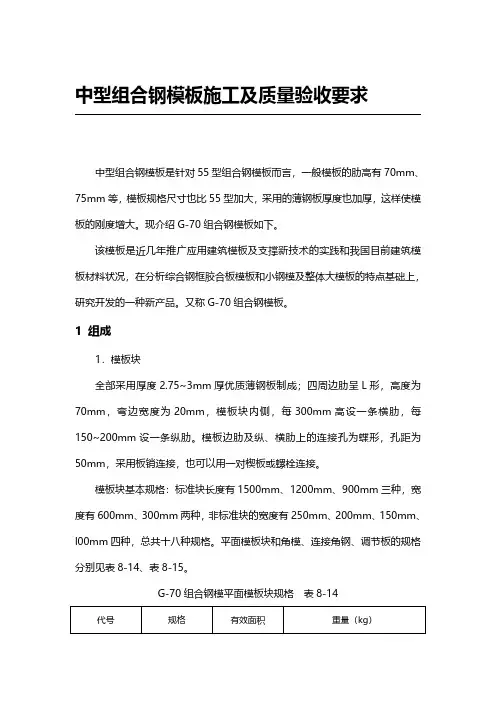

中型组合钢模板施工及质量验收要求中型组合钢模板是针对55型组合钢模板而言，一般模板的肋高有70mm、75mm等，模板规格尺寸也比55型加大，采用的薄钢板厚度也加厚，这样使模板的刚度增大。

现介绍G-70组合钢模板如下。

该模板是近几年推广应用建筑模板及支撑新技术的实践和我国目前建筑模板材料状况，在分析综合钢框胶合板模板和小钢模及整体大模板的特点基础上，研究开发的一种新产品。

又称G-70组合钢模板。

1组成1．模板块全部采用厚度2.75~3mm厚优质薄钢板制成；四周边肋呈L形，高度为70mm，弯边宽度为20mm，模板块内侧，每300mm高设一条横肋，每150~200mm设一条纵肋。

模板边肋及纵、横肋上的连接孔为蝶形，孔距为50mm，采用板销连接，也可以用一对楔板或螺栓连接。

模板块基本规格：标准块长度有1500mm、1200mm、900mm三种，宽度有600mm、300mm两种，非标准块的宽度有250mm、200mm、150mm、l00mm四种，总共十八种规格。

平面模板块和角模、连接角钢、调节板的规格分别见表8-14、表8-15。

G-70组合钢模平面模板块规格表8-14代号规格有效面积重量（kg）宽×长（mm）（m2）δ＝3mmδ＝2.75mm 7P6009600×9000.5423.2821.347P6012600×12000.7230.6128.067P6015600×15000.9037.9234.767P3009300×9000.2713.4212.307P3012300×12000.3617.6716.207P3015300×15000.4521.9320.107P2509250×9000.22511.1610.237P2512250×12000.3014.7613.537P2515250×15000.37518.3516.827P2009200×9000.188.387.687P2012200×12000.2411.0710.157P2015200×15000.3013.7812.637P1509150×9000.135 6.97 6.397P1512150×12000.189.238.467P1515150×15000.22511.4810.527P1009100×9000.09 5.61 5.147P1012100×12000.127.43 6.817P1015100×15000.159.268.49角模、连接角钢、调节板规格表8-15名称代号规格（mm）有效面积（m2）重量（kg）δ＝3mmδ＝2.75mm阴角模7E1059150×150×9000.2711.0610.14阴角模7E1512150×150×12000.3614.6413.42阴角模7E1515150×150×15000.4518.2016.69阳角模7Y1509150×150×9000.2711.6210.65阳角模7Y1512150×150×12000.3615.3014.07阳角模7Y1515150×150×15000.4519.0017.49铰链角模7L1506150×150×6000.1811.00（δ＝4~5mm）铰链角模7L1509150×150×9000.2716.38（δ＝4~5mm）可调阴角模TE2827280×280×2700 1.3563.00（δ＝4mm）可调阴角模TE2830280×280×3000 1.5070.00（δ＝4mm）L形调节板7T082774×80×27000.13515.36（δ＝5mm）L形调节板7T132774×130×27000.2720.87（δ＝5mm）L形调节板7T083074×80×30000.1517.07（δ＝5mm）L形调节板7T133074×130×30000.3023.20（δ＝5mm）连接角钢7J000970×70×900 4.02（δ＝4mm）连接角钢7J001270×70×1200 5.33（δ＝4mm）连接角钢7J001570×70×1500 6.64（δ＝4mm）2．模板配件G-70组合钢模板的配件，见图8-21规格见表8-16。

钢模板加工制作质量要求
一、材料
钢材：采用符合《碳素结构钢》（GB/T700-2006）中的牌号Q235钢标准的钢材。

内拉杆:模板中使用的钢制内拉杆所有配件的设计应保证在其拆除时留下的孔穴尺寸最小,并符合强度和美观的要求。

二、模板
模板、支架和拱架的设计荷载及其组合,按表1的规定进行;计算模板、支架和拱架的强度和稳定性时，应考虑作用在其上的风力；
验算模板、支架及拱架的刚度时，其变形应符合下列规定值:
1。

模板
（1）结构表面外露的模板，其扰度不应超过模板构件跨度的1/400；结构表面隐蔽的模板，其扰度不应大于模板构件跨度的1/250.
（2）钢模板的面板变形不应大于1。

5mm。

（3）钢模板的钢棱和柱箍的变形值不大于L/500和B/500(L为计算跨径,B为柱宽)。

2、支架、拱架受载后扰曲的杆件(如盖梁、纵梁等),其弹性扰度不应大于相应结果跨度的1/400.
3、梁及墩台帽的突出部分应做成倒角或消边，以便脱模。

4、承包人应按图纸要求制造模板，若图纸未规定时，应按下表的要求确定模板的形式及控制精度。

钢模板制作时的允许偏差
注：板面局部不平用2m靠尺，塞尺检测。

钢模板加工制作技术要求㈠加工人员基本要求；1、钢模板加工过程各工位的操作人、必须按钢模板加工工艺和施工图纸的用材型号规格及尺寸要求加工。

2、加工过程对于施工不清楚的部位应立即停止下道工序加工，必须及时向工作现场的技术人员咨问明确后方可进行下道工序工作。

3、钢模板加工过程的重要和关键性部位、工序、工位和钢模板受力部位的焊接必须责任到个人，对于经常出现质量问题的工序和部位在加工过程必须采取必要防范措施、以防止出现不必要的质量返工。

4、在钢模板加工工作过程中、各工位的操作人员应注意施工人员、加工机具和以加工好的半成品成品及配件得意外损坏，作到安全防范于事前。

㈡验收参照标准1、钢模板验收依据《公路桥梁施工技术规范》JTJ041——2000模板、支架和拱架9.1《公路工程质量检验评定标准》JTJ071——2005，并引用委托方提供的加工制作技术要求为检验标准合并、对加工完工钢模板的成品钢模板进行分组、分部依次检验。

2、钢模板加工过程的工艺、工序、工部全程，必须严格遵循国家标准（组合钢模板技术规范）GB50214——2001的相应对技术标准操作。

3、遵照甲方技术交底严格按照要求加工，加工成的质量标准控制无论合种标准必须采用较高的标准为加工标准，严禁擅自降低加工质量控制标准。

㈢加工过程控制1、用于钢模板加工制作的钢材必须符合钢模板施工图所需用的钢材品种规格、钢材材质必须符合国家标准普通碳素钢Q235a。

2、用于钢模面板的材料其面部必须是平整表面光滑无损伤变形、整面板料厚度误差在国家标准范围内。

3、用于钢模板加工的板料，其工作面板部位严禁使用板面锈蚀（麻坑麻点）、麻面或带有搓板缺角缺边（剪板撕边）的次板。

4、组合肋板角钢槽钢及其它型钢必须顺直无变形（变形死弯），主要受力处的筋肋必须选用整料、对于异形折角圆弧等无法使用整料的部位必须严格按照操作。

5、钢模在排料、下料时对于焊接量较大的部位、下料时应预留焊接收缩量。

模板技术质量要求一、总则(一)用于混凝土工程的模板，必须使用新制作的组合钢模板，性能和质量应符合现行国家标准的规定。

(二)模板应具有足够的强度、刚度、稳定性，应能承受施工过程中所产生的各种荷载，模板枃造应简单、合理，结构受力应明确，安装、拆除应方便，定型钢模设计时应加大面板厚度和肋板的刚度，尽量少用或不用对拉杆。

(三)作为外露枃件的模板尽量减小模板接，使用单块模板或大块钢模板(尺寸大于1.5m1.0m)。

(四)每批模板加工完成后进场必须由业主、监理单位、施工单位成立的验收小组按本技术要求进行验收(模板验收单见附件)。

(五)涵洞模板、预制梁和高墩模板在加工前需提供详细的设计图纸和计算书，经总监办审核后按审核的图纸进行加工。

其它非重要部位模板加工前应向总监办提供相关尺寸和指标。

(六)预制梁板底模及侧模应按施工合同要求采用复合钢板;桥墩立柱的外露部分必须采用整体式大型组合钢模，以确保墩柱的外观质量。

二、模板设计(一)模板的总装图和细部构造图:绘制配板设计图、连接件和支承系统布置图、细部结构和异型模板详图及特殊部位详图。

(二)根据结造型式和施工条件确定荷组合，根据荷載组合对模板和支承系统做力学验算。

(三)编制钢模板与配件的规格、品种与数量明细表。

(四)制定技术及安全施，包括:模板结构安装及拆卸的程序;特殊部位、预埋件及预留孔的处理方法;安全施等。

(五)制定钢模板及配件的周转使用方式与计划。

(六)模板的设计应做到宜大不宜小，宜长不宜短。

(七)模板应固且不变形，能使完成的混凝土构件符合規定的尺寸和外形。

应考虑浇筑混土时的震动影响。

在计算荷载作用下，应对模板支粲及拱架结构按受力程序分别验算其强度、刚度及挠度。

(八)模板厚度、尺寸要求1、路基工程(1)盖板涵:洞身模板采用6m厚的定型钢模板，定型模板设计时应加大肋板的刚度;(2)小型砼预制构件:小型预制构件模板使用高强度塑料模板，模板高度须加高5m，要求实体构件各部尺寸不得小于设计。

混凝土钢模板规格及制作工艺一、规格混凝土钢模板是一种用于混凝土浇筑的模板，它为混凝土结构提供支撑和形状。

混凝土钢模板的规格应该根据具体项目的要求进行设计，但是一般应该满足以下要求：1. 材料：优质低合金高强度钢板。

2. 尺寸：长度和宽度根据具体项目的要求进行设计，但是一般不应该超过2.5米 x 6米。

厚度应该在2.5毫米到3.5毫米之间。

3. 质量：模板应该经过严格的质量控制，保证其平整度、强度和耐用性。

4. 钢模板的设计应该符合国家相关规定和标准。

二、制作工艺混凝土钢模板的制作过程比较繁琐，需要经过多道工序，包括材料选购、切割、折弯、焊接、打磨和表面处理等。

1. 材料选购混凝土钢模板的材料应该选用优质低合金高强度钢板。

钢板的厚度应该在2.5毫米到3.5毫米之间。

材料选购时应该注意以下几个方面：（1）钢板的厚度应该符合设计要求，同时应该具有较好的强度和韧性。

（2）钢板的表面应该光滑，无明显的凹凸和缺陷。

（3）钢板的质量应该经过严格的质量控制，保证其平整度、强度和耐用性。

2. 切割切割是制作混凝土钢模板的第一步。

在切割之前，应该根据设计要求将钢板的尺寸进行标记。

切割时应该使用切割机或剪切机，保证切割的精度和质量。

3. 折弯折弯是制作混凝土钢模板的第二步。

在折弯之前，应该根据设计要求将钢板的折弯位置进行标记。

折弯时应该使用折弯机，保证折弯的精度和质量。

4. 焊接焊接是制作混凝土钢模板的第三步。

在焊接之前，应该将切割和折弯后的钢板进行拼接。

焊接时应该使用电弧焊或气体保护焊，保证焊接的强度和质量。

5. 打磨打磨是制作混凝土钢模板的第四步。

在打磨之前，应该将焊接处进行磨平。

打磨时应该使用专业的打磨机，保证打磨的平整度和质量。

6. 表面处理表面处理是制作混凝土钢模板的最后一步。

在表面处理之前，应该将打磨后的钢板进行清洗和除锈。

表面处理时应该使用喷涂或喷砂等方法，保证表面的平整度和质量。

三、结论混凝土钢模板是一种用于混凝土浇筑的模板，它为混凝土结构提供支撑和形状。
