冷热电三联供算例..

冷热电三联供的形式：内燃机+余热利用系统；燃气轮机+余热发电机组；燃气轮机+余热利用系统；微燃机+余热利用系统。

内燃机+余热利用系统：内燃机：四冲程内燃机；吸气冲程、压缩冲程、做功冲程、排气冲程。

内燃机余热：烟气、缸套水；余热利用系统：热水烟气直燃机、板式换热器。

余热利用系统：制冷：烟气→烟气热水型直燃机中烟气高发；缸套水→烟气热水直燃机中热水发生器。

制热：烟气→烟气热水型直燃机中烟气高发；缸套水→板式换热器。

设计参数及原则设计参数：对象：办公楼，建筑面积：2万平冷负荷：50w/m2，热负荷：56w/m2电负荷：30-67w/m2采暖期：11月-4月，128天制冷期：6月-9月，88天每个工作日，机组运行10小时7:30-17:30周六日不起动，采用市网运行设计原则：以办公楼最低电负荷为标准选配发电机，产生的余热即烟气和缸套水进入烟气热水型直燃机和板式换热器制冷制热。

机组选型：电负荷：0.03×20000=600KW冷负荷：0.05×20000=1000KW热负荷：0.056×20000=1120KW发电机选型：J312额定发电功率：635KW 发电效率：40.4%额定余热功率：744KW 排热效率：46.5%可利用烟气：3400kg/h,402KW，500℃可利用热水：26.6m3/h,342KW，79-95℃：发电机组参数采用颜巴赫系列利用的余热主要为：烟气和缸套水余热机组选型：BZHE125型出力系数为：100%燃气、50%烟气、23%热水出力系数：在多能量源的条件下，某一能量源的额定功率占额定总功率的比例。

额定制冷量：1454KW 天然气：106m3/h额定制热量：1121KW 天然气：120m3/h烟气量：4873m3/h，热水量：41.1m3/h：余热机组参数采用远大系列。

负荷计算：制冷：该直燃机烟气出力最多为满负荷的50%，出力系数为0.5。

计算公式：制冷量=排烟量/额定排烟量×额定制冷功率×出力系数×发电机负荷比例。

空气能供暖的冷热电三联供综合利用方案空气能是一种清洁、高效的能源形式，可广泛应用于供暖和能源综合利用领域。

本文将介绍空气能供暖的冷热电三联供综合利用方案，旨在提高能源利用率，减少碳排放和节约能源。

一、方案概述空气能供暖的冷热电三联供综合利用方案，是指通过空气能热泵系统，充分利用空气能的低温热源提供供暖、制冷和电力的需求。

该方案包括热泵供暖系统、制冷系统和热力发电系统。

二、热泵供暖系统热泵供暖系统是利用空气能热泵将低温的空气热源升温，供应给供暖系统，实现室内采暖的目的。

在热泵供暖系统中，空气能热泵通过压缩循环工作原理，从外界空气中吸收热量，经过压缩提高温度后，释放给供暖系统。

热泵供暖系统具有高效、环保、安全等优点，能够满足不同季节和环境条件下的供暖需求。

三、制冷系统制冷系统是在夏季将室内热量排出，实现室内空调和舒适度的目的。

在空气能供暖的冷热电三联供综合利用方案中，空气能热泵可以通过反向工作原理，将室内热量吸收后排出室外，从而实现室内的制冷效果。

制冷系统可以根据需要调节温度，提高室内的舒适度。

四、热力发电系统热力发电系统是利用空气能热泵中产生的高温热能，通过发电机转化为电能。

空气能热泵中的废热被回收利用，供应给蒸汽发电机组，通过蒸汽发电机组的运转，产生电能，并向电力网络供应。

这种方式既可以满足供暖的需求，又可以将废热转化为电能，提高能源利用效率。

五、综合优势空气能供暖的冷热电三联供综合利用方案具有多重优势。

首先，通过空气能热泵系统，将低温热源充分利用，提高能源利用率，减少能源浪费。

其次，该方案具有环保的特点，减少了化石能源的消耗和碳排放，符合可持续发展的要求。

再次，该方案具有灵活性，可以根据不同季节和需求调整供暖、制冷和电力的供应。

最后，该方案具有经济效益，节约能源和降低运营成本。

六、应用前景空气能供暖的冷热电三联供综合利用方案在未来的供暖和能源综合利用领域具有广阔的应用前景。

随着能源紧缺和环境污染的日益加重，空气能作为一种可再生、清洁的能源形式将受到更广泛的关注和应用。

冷热电三联供实例-北京燃气大楼[会要] 北京燃气大楼冷热电三联供系统1概述北京市燃气集团指挥调度中心大楼三联供系统，是北京市第一个利用天然气冷、热、电三联供的示范工程。

大楼建筑面积3.2万平方米，建筑物高度42米，地上10层，地下2层。

大楼用电负荷100-1000kw，平均用电负荷400-800kw，需冷量500-3000kw，采暖需热量550-2700kw。

该系统配置480kw和725kw发电机各一台，制冷量1163kw和2326kw余热型直燃机各一台，燃气内燃机发电供大楼自用，并联型余热/直燃溴化锂吸收式空调机回收利用内燃机产生的烟气和缸套冷却水中的余热，冬季采暖，夏季制冷。

由于回收的余热量不能满足系统最大热量/制冷量的需求，不足部分利用余热直燃机组补燃解决。

北京市燃气大楼三联供系统是采用燃气内燃发电机组与烟气热水型吸收式空调机组直接对接工艺的系统。

从2004年8月北京燃气大楼冷热电三联供系统试运行成功以后，在北京恩奈特分布能源技术有限公司的管理下，该项目运行稳定可靠，保证了燃气大楼全年的冷、热、电能源供应。

2 系统特点燃气冷热电三联供系统是分布式能源的一种主要形式。

以天然气为主要燃料，带动燃气发电机组运行，产生的电力满足用户的电负荷，系统排出的废热通过余热利用设备向用户供480kw)美国卡特彼勒公司的燃气内燃发电机组，分热、供冷。

该系统采用两台(725kw、别与两台(200万大卡、100万大卡)中国远大公司的余热型双效溴化锂直燃机对接。

机组在做功发电的同时产生余热。

其中，烟气(约460?)通过三通阀(调节型)进入余热直燃机的高温发生器，作为余热直燃机的高温热源;缸套水在夏季进入余热直燃机的低温发生器，在冬季进入板式换热器与供热回水换热。

通过余热直燃机在夏季产生7-12?的冷水，在冬季产生50-60?的温水。

系统运行时优先利用烟气和缸套水中的热量满足冷、热负荷的需求，如果余热量不够，将采用天然气直燃方式进行补充。

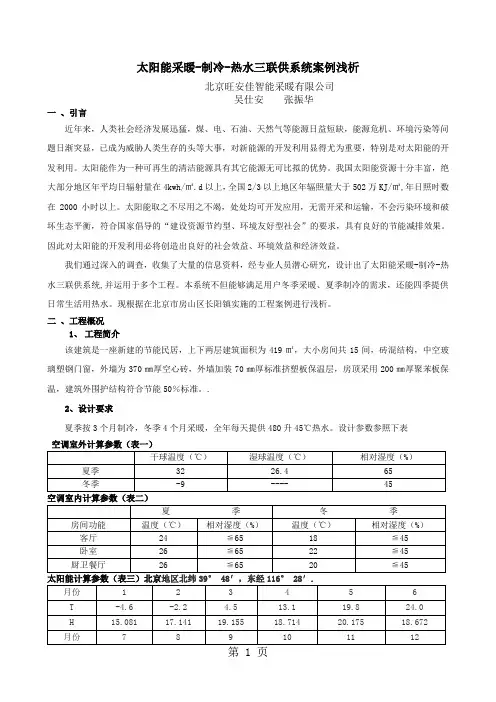

太阳能采暖-制冷-热水三联供系统案例浅析北京旺安佳智能采暖有限公司吴仕安张振华一、引言近年来，人类社会经济发展迅猛，煤、电、石油、天然气等能源日益短缺，能源危机、环境污染等问题日渐突显，已成为威胁人类生存的头等大事，对新能源的开发利用显得尤为重要，特别是对太阳能的开发利用。

太阳能作为一种可再生的清洁能源具有其它能源无可比拟的优势。

我国太阳能资源十分丰富，绝大部分地区年平均日辐射量在4kwh/㎡.d以上，全国2/3以上地区年辐照量大于502万KJ/㎡,年日照时数在2000小时以上。

太阳能取之不尽用之不竭，处处均可开发应用，无需开采和运输，不会污染环境和破坏生态平衡，符合国家倡导的“建设资源节约型、环境友好型社会”的要求，具有良好的节能减排效果。

因此对太阳能的开发利用必将创造出良好的社会效益、环境效益和经济效益。

我们通过深入的调查，收集了大量的信息资料，经专业人员潜心研究，设计出了太阳能采暖-制冷-热水三联供系统,并运用于多个工程。

本系统不但能够满足用户冬季采暖、夏季制冷的需求，还能四季提供日常生活用热水。

现根据在北京市房山区长阳镇实施的工程案例进行浅析。

二、工程概况1、工程简介该建筑是一座新建的节能民居，上下两层建筑面积为419㎡，大小房间共15间，砖混结构，中空玻璃塑钢门窗，外墙为370㎜厚空心砖，外墙加装70㎜厚标准挤塑板保温层，房顶采用200㎜厚聚苯板保温，建筑外围护结构符合节能50％标准。

.2、设计要求夏季按3个月制冷，冬季4个月采暖，全年每天提供480升45℃热水。

设计参数参照下表空调室外计算参数（表一）干球温度（℃）湿球温度（℃）相对湿度（%）夏季32 26.4 65冬季-9 ---- 45空调室内计算参数（表二）夏季冬季房间功能温度（℃）相对湿度（%）温度（℃）相对湿度（%）客厅24 ≦65 18 ≦45卧室26 ≦65 22 ≦45 厨卫餐厅26 ≦65 20 ≦45太阳能计算参数（表三）北京地区北纬39° 48′，东经116° 28′.月份 1 2 3 4 5 6T -4.6 -2.2 4.5 13.1 19.8 24.0H 15.081 17.141 19.155 18.714 20.175 18.672月份7 8 9 10 11 12T 25.8 24.4 19.4 12.4 4.1 -2.7H 16.215 16.430 18.686 17.510 15.112 13.709T——月平均室外温度℃；H——等纬度角太阳月平均日辐射量（MJ/㎡d）。

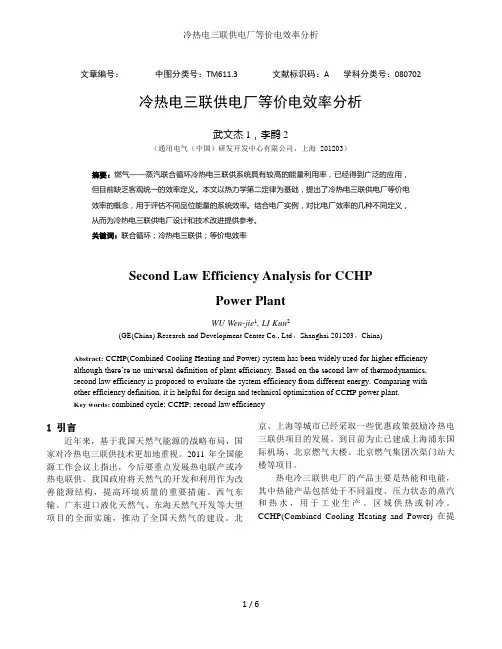

文章编号：中图分类号：TM611.3文献标识码：A学科分类号：080702冷热电三联供电厂等价电效率分析武文杰1，李鹍2（通用电气（中国）研发开发中心有限公司，上海 201203）摘要：燃气——蒸汽联合循环冷热电三联供系统具有较高的能量利用率，已经得到广泛的应用，但目前缺乏客观统一的效率定义。

本文以热力学第二定律为基础，提出了冷热电三联供电厂等价电效率的概念，用于评估不同品位能量的系统效率。

结合电厂实例，对比电厂效率的几种不同定义，从而为冷热电三联供电厂设计和技术改进提供参考。

关键词：联合循环；冷热电三联供；等价电效率Second Law Efficiency Analysis for CCHPPower PlantWU Wen-jie1, LI Kun2(GE(China) Research and Development Center Co., Ltd，Shanghai 201203，China) Abstract: CCHP(Combined Cooling Heating and Power) system has been widely used for higher efficiencyalthough there’re no universal definition of plant efficiency. Based on the second law of thermodynamics, second law efficiency is proposed to evaluate the system efficiency from different energy. Comparing with other efficiency definition, it is helpful for design and technical optimization of CCHP power plant.Key words: combined cycle; CCHP; second law efficiency1 引言近年来，基于我国天然气能源的战略布局，国家对冷热电三联供技术更加地重视。
