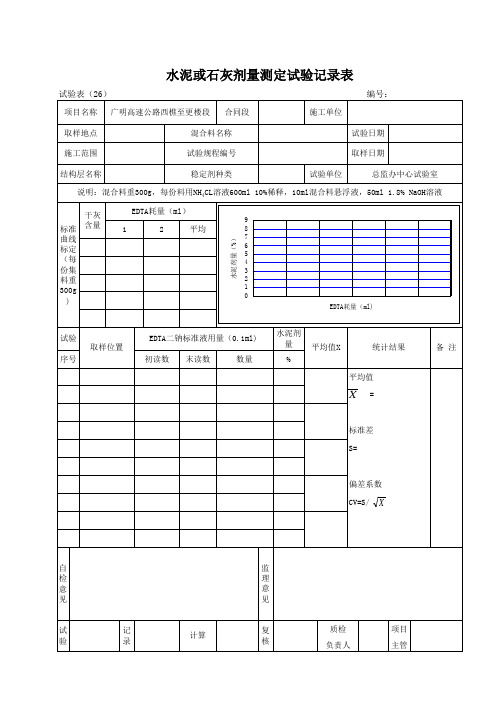

路面基层度表19-2-水泥剂量滴定标准曲线

水泥剂量测定方法原理及影响因素摘要：水泥稳定土中的水泥剂量对路面基层材料的性能的影响较大。

由于试验工作者对试验方法的理解和操作方法的差异，水泥剂量的试验结果存在较大的离散，难以起到控制生产质量的目的。

对EDTA滴定法的原理进行了阐述，分析了影响EDTA滴定法数据离散性的因素，推荐了一种降低EDTA滴定法测定水泥剂量的离散性的方法。

关键词：水泥稳定土；EDTA滴定法；水泥剂量随着我国公路建设等级的提高，对路面基层的要求也越来越高。

我国的高速公路使用的路面基层材料主要是水泥稳定材料。

水泥剂量是水泥稳定材料中最为重要的控制指标之一。

水泥剂量过低会达不到设计的强度，过高难以保证基层材料的耐久性（抗裂性差），大量的试验证实，当水泥剂量超过6%后，水泥稳定基层的干缩率大幅度增加。

由于试验工作者对试验方法的理解和操作方法的差异，水泥剂量的试验结果存在较大的离散，难以起到控制生产质量的目的。

本文对EDTA滴定法产生离散性的原因进行了分析，并推荐了消除离散性的方法。

1 EDTA滴定法的原理1.1 EDTA的特点EDTA滴定法是一种配位滴定法，在滴定分析中引入乙二胺四乙酸类胺羧类配合物，使得配位滴定方法成为一种重要的滴定方法。

乙二胺四乙酸简称EDTA，由于其在水中的溶解度小（22℃时100mL溶解度为0.02g），不宜作滴定剂，实际上用做滴定剂的是乙二胺四乙酸钠盐，被习惯称作EDTA或EDTA二钠盐，22℃100mL溶解度为11.1g。

其溶解度为0.3mol/L。

pH值约为4.4。

EDTA金属离子的络合物有以下特点：（1）络合物的组成简单，绝大多数形成1：1的络合物；（2）EDTA的配位能力强，能和多种金属离子形成十分稳定的络合物；（3）EDTA 的络合物易溶于水，使用方便。

1.2 EDTA滴定法的原理依据现行《公路工程无极结合料稳定材料试验规程》（JTG E51-2009），其滴定步骤与原理如下：（1）在盛式样的容器中加入2倍试验质量（湿料质量）体积的10%的NH4Cl溶液。

摘要：通过郑州市西绕城公路改建工程六标段水泥稳定碎石基层水泥剂量的检测，对EDTA滴定法测定水泥剂量的操作方法提出一些看法，用不同取样方法对水泥稳定碎石料进行滴定分析，确定出比较符合现场实际的水泥剂量取样滴定方法．以便及时、准确地确定出水泥稳定碎石混合料的水泥剂量，从而保证水泥稳定层的施工质量，指导施工。

关键词：EDTA滴定法；水泥剂量；检测；控制EDTA滴定法是目前检测水泥稳定碎石基层水泥剂量的主要方法，由于一些试验工作者对试验方法的理解程度和操作水平的差异，往往使水泥剂量的试验结果与实际存在较大的偏差，难以起到控制生产质量的目的。

水泥剂量太少，不能确保水泥稳定碎石的强度；而剂量太大，既不经济，还会使基层的裂缝增多，进而影响到路面面层投入使用后的水稳性，文中结合工程实例对EDTA滴定法测定水泥剂量的操作方法提出一些看法，并对其注意事项进行较为全面的阐述，以探讨更加准确地对水泥剂量进行检测，保证水泥稳定层的施工质量。

1、工程实例郑州市西绕城公路改建工程路面基层设计为水泥稳定碎石基层，设计厚度36cm，水泥剂量4.5%，碎石掺配比例为10-30mm碎石:10-20mm 碎石:5-10mm碎石:石屑=23：27：26：24。

合成级配满足其图纸设计要求，其中水泥为郑州金龙水泥股份有限公司生产的PO32.5水泥，4.5%水泥的击实试验结果为：ρdmax=2.36g/cm3,ω0=5.4%.2、标准曲线标准曲线是工地检测水泥剂量的标准，如果标准曲线的绘制出现问题，将无法生产出合格的水泥稳定碎石。

为了更好的指导施工，六标段设计了两种不同情况集料的标准曲线，寻找它们之间的关系，得到更加合理的标准曲线。

表1 水泥剂量EDTA滴定（1）按施工配合比设计中的比例合成混合料,混合料不过筛,然后称取混合料加入水泥和水制成试样。

（2）按施工配合比设计中的比例合成混合料,加水泥和水后直接过4.75mm筛。

通过对两种不同方式配制而成的试样进行EDTA试验,试验时所用EDTA 溶液是一次配制而成,氯化氨和氢氧化钠溶液配制多次,得到的结果如表1 ,由表1 ,可以得出以下初步结论:(1) 混合料不过筛,直接按照配合比取干混合料掺兑水泥绘制标准曲线,这种做法符合现场实际。

水泥剂量EDTA(龄期效应)标准曲线研究刘文胜中建五局土木工程有限公司摘要：水泥稳定材料中水泥剂量的多与少，可将直接影响水泥稳定材料强度能否满足设计和施工技术规范的要求，也将影响道路的整个施工质量。

实际上，在水泥稳定基层施工前的标准试验中，我们往往只作水泥剂量EDTA标准曲线的标定试验，而忽略了龄期效应标准曲线的标定试验。

本文以城市引水隧洞暗渠工程附属道路路面基层水泥稳定级配碎石施工为例，主要阐述水泥剂量EDTA标准曲线和龄期效应标准曲线的标定及其控制要点。

关键词：水泥稳定基层施工；水泥剂量；标准曲线；研究1引言水泥剂量EDTA(龄期效应)标准曲线标定，准确与否将直接影响对道路基层质量的正确评判。

这不仅是基层水泥剂量的多少问题，而是水泥稳定混合料强度能否满足设计和施工技术规范要求的问题，也是基层水泥稳定混合料试验项目的必测项目之一。

2定义以水泥为结合料，通过加水与被稳定材料（如碎石、天然砾石）共同拌和形成的混合料，经压实和养生后，当其抗压强度符合设计和施工技术规范规定的要求时，称为水泥稳定材料；以水泥质量占全部干燥被稳定材料（如级配碎石混合料）质量(不包括水泥和水的质量)的百分率表示,称为水泥剂量；以EDTA二钠标准溶液消耗量为纵坐标，以水泥剂量为横坐标，制图而成的一根顺滑曲线，称为EDTA标准曲线。

3测定方法水泥稳定混合料在水泥终凝之前必须完成水泥剂量的测定，否则就需使用相应龄期的EDTA二钠标准溶液消耗量的标准曲线来确定。

水泥剂量常用测定方法是EDTA滴定法。

EDTA滴定法的化学原理：先用浓度为10%的氯化铵（NH4CL）溶液溶出水泥稳定材料中的Ca2+，然后使用EDTA二钠标准溶液夺取Ca2+，EDTA二钠标准溶液的消耗量与相应的水泥剂量存在近似线性关系。

4EDTA标准曲线EDTA标准曲线标定，准确与否可将对现场施工水泥稳定混合料中实际水泥剂量产生正确或错误的测定。

下面以6.0%水泥稳定级配碎石混合料来介绍EDTA标准曲线的标定。

路面基层材料试验方法一、水泥或石灰剂量测定方法（一） EDTA 滴定法1．目的和适用范围（1）本试验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。

用于稳定的土可以是细粒土，也可以是中粒土和粗粒土。

本方法不受水泥和石灰稳定土龄期（7d 以内）的影响。

工地水泥和石灰稳定土含水量的少量变化（±2 ％），实际上不影响测定结果。

用本方法进行一次剂量测定，只需10 min左右。

（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。

2．仪器设备（1）滴定管（酸式）50 m L ，1 支。

（2）滴定台，1 个。

（3）滴定管夹，1 个。

（4）大肚移液管：10 mL ，10 支。

（5）锥形瓶（即三角瓶）：200 mL 20 个。

（6）烧杯：2000 m L （或1000 m L），1 只；300 m L ，10 只。

（7）容量瓶：1000 mL ，1 个。

（8）搪瓷杯：容量大于1200 mL ，10 只。

（9）不锈钢棒（或粗玻璃棒），10 根。

（10）量筒：100 m L 和5 m L ，各1 只；0 mL ，2 只。

（11）棕色广口瓶60 mL ，1 只（装钙红）。

（12）托盘天平：称500g 、感量0．5g 和称量100g 、感量0．1g ，各1 台。

（13）秒表1 只。

（14）表面皿：Φ9cm ，10 个。

（15）研钵：Φ12 ～Φ13cm ，1 个。

（16）土样筛：筛孔2．0 m m 或2．5 m m ，1 个。

（17）洗耳球（1 两或2 两），1 个。

（18）精密试纸：pH12 ～pH14 。

（19）聚乙烯桶20L ，1 个（装蒸馏水）；10L ，2 个（装氯化铵及EDTA 二钠标准液）；L ，1 个（装氢氧化钠）。

（20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。

（21）洗瓶（塑料）500 mL ，1 只。

3．试剂（1）0．1 mol／m 3 乙二胺四乙酸二钠（简称EDTA 二钠）标准液：准确称取E DTA 二钠（分析纯）37．226g ，用微热的无二氧化碳蒸馏水溶解，待全部溶解并冷至室温后，定容至1000 m L 。

[单选题]1.重交通或特重交通路面一般使用（）。

A.柔性基层B.半刚性基层C.刚性基层D.半刚性基层或刚性基层参考答案：C参考解析：表4-1中，特重或极重交通的基层用贫混凝土。

[单选题]2.烘干法测定无机结合料稳定土含水率的试验内容如下，正确的试验步骤为（）。

①将盛有试样的铝盒打开盒盖，置于烘箱中充分烘干。

②称取铝盒和烘干试样质量。

③称量铝盒质量。

④将盛有试样的铝盒盖紧盒盖并放置冷却。

⑤试样粉碎后放入铝盒，盖上盒盖后称取质量。

A.⑤①②④③B.⑤①④②③C.③⑤①②④D.③⑤①④②参考答案：D[单选题]3.采用烘于法对石灰稳定土含水率进行测定时，下列做法正确的是（）。

A.将石灰稳定土取样后，置于烘箱中，将烘箱调整到110℃B.将石灰稳定土取样后，置于烘箱中，将烘箱调整到105℃C.将石灰稳定土取样后，置于温度已达到105℃的烘箱中D.将石灰稳定土取样后，置于温度已达到110℃的烘箱中参考答案：C[单选题]4.某一无机稳定碎石材料需要控制材料的延迟时间，延迟时间是指（）。

A.从加水拌和到开始铺筑的时间B.从加水拌和到开始碾压的时间C.从加水拌和后到开始碾压的时间D.从加水拌和后到碾压终了的时间参考答案：D[单选题]5.以下无机结合料稳定土中：①石灰稳定细粒土；②水泥稳定细粒土；③石灰水泥稳定细粒土：④石灰粉煤灰稳定细粒土：⑤水泥粉煤灰稳定细粒土：⑥石灰稳定粗粒土。

需要控制延迟时间的有（）。

A.①③⑤B.②③⑥C.②③⑤D.①②③④⑤⑥参考答案：C参考解析：对水泥稳定、水泥粉煤灰稳定材料，分别进行不同成型时间条件下的混合料强度试验、绘制相应的延迟时间曲线，并根据设计要求确定容许延迟时间。

[单选题]6.水泥稳定碎石采用集中厂拌法施工时，混合料实际水泥剂量宜比室内试验确定的剂量增加（）。

A.0.3%B.0.5%C.0.7%D.1.0%参考答案：B参考解析：对水泥稳定材料，工地实际采用的水泥剂量宜比室内试验确定的剂量多0.5%~1.0%。

施工技术230 2015年61期浅析EDTA法在水泥稳定材料检测中的应用李清宇安阳市质量技术监督检验测试中心，河南安阳 455000摘要：EDTA滴定法是工地快速测定水泥稳定碎石基层中水泥剂量的一种方法,同时可以检查拌合料的均匀性。

本文笔者将结合具体的工程实例，提出一些关于对EDTA滴定法测定水泥剂量操作方法的探讨。

关键词：EDTA法；水泥稳定材料检测；应用中图分类号：U414 文献标识码：A 文章编号：1671-5810(2015)61-0230-021 引言在公路水泥稳定碎石基层的施工过程中，为了确保施工质量，往往需要进行试验检验。

水泥剂量的检验是其中一个重要内容。

一般情况下，进行水泥稳定碎石基层水泥剂量的检测采用EDTA滴定法。

根据相关的工程实践可以知道，由于各个试验人员对试验方法理解程度上的不同，测定的水泥剂量结果往往会与实际结果存在较大的偏差，这样就难以对施工质量起到有效的控制作用。

水泥剂量太少，就无法确保水泥稳定碎石的强度，而水泥剂量太多，则会造成不必要的浪费，同时还会引起基层裂缝的增多，从而会造成路面水稳定性的降低。

2 EDTA 滴定法的定义及主要化学原理EDTA 滴定法是在公路工程中用于快速检定水泥稳定碎石基层中水泥剂量的化学方法。

EDTA 又称乙二胺四乙酸，采用本方法检测具有精确、严谨、实效、安全等效果，是目前在公路工程中应用较为广泛的化学检定方法。

EDTA 滴定法可以随时在施工现场中使用，可以为公路工程施工中水泥稳定层的施工质量控制以及管理提供切实依据，是一种非常有效而又快速的检测方法，可以确保公路工程水泥稳定层的施工质量。

稳定材料中水泥在水化时会生成Ca3AlSiO4·nH2O凝胶和 Ca( OH) 2，石灰主要成分 Ca( OH) 2，Ca( OH) 2 在NH4Cl 溶液中，化学反应生成 CaCl2 和 NH3，这就意味着Ca2 + 从稳定材料中游离出来，溶解于水中。
