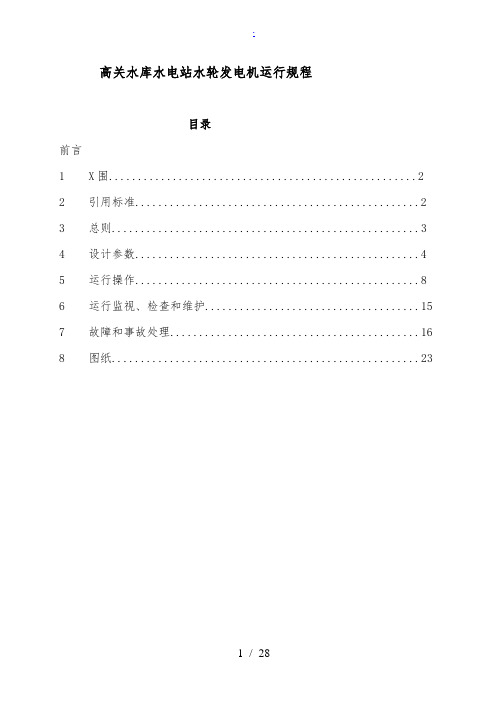

高关水库水电站水轮发电机运行规程目录前言1X围 (2)2引用标准 (2)3总则 (3)4设计参数 (4)5运行操作 (8)6运行监视、检查和维护 (15)7故障和事故处理 (16)8图纸 (23)前言本规程是根据《水轮机运行规程》及水轮发电机制造厂技术文件并结合高关水电站实际情况编写的。
1 X围本规程对高关水电站水轮发电机运行的基本技术要求、安全运行操作、运行监视检查和维护、故障和事故处理、编制水轮发电机现场运行规程的基本要求等作出了规定。
2引用标准本规程制定是引用下列有关国家标准，所列条文均为国家相关部门最新出版的标准。
GB/T2900.45—1996 电工术语水轮机、蓄能泵和水泵水轮机GB/T9652.1—1997水轮机调速器与油压装置技术条件GB/T15468—1995水轮机基本技术条件GB/T17189—1997水利机械振动和现场测试规程DL/T507—1993水轮发电机组起动试验规程DL/T556—1994水轮发电机组振动监测装置设置导则DL/T578—1995水电厂计算机监控系统基本技术条件3总则3.1：为保证值班人员的人身安全、保证电力系统及水电站主要设备的安全与经济运行，特制定本运行规程，必须严格按照本规程执行。
3.2：本《运行规程》是水电站运行、监控、操作、维护和事故处理的基本规X规定及依据。
全站职工应熟悉掌握，它是安全生产运行考核的依据，必须熟悉和严格执行。
3.3凡违反《电业安全工作规程》及《运行规程》造成事故者，按《事故调查规程》有关规定处理。
3.4本《运行规程》从2013年7月1日起启用，原运行规程及《原操作规程》同时废止，执行新《操作规程》。
4 设计参数4.1水轮发电机参数4.2调速器和油压装置参数4.3自动回路参数4.4辅助设备参数4.1 1号、2号发电机：1号、2号水轮机：3号、4号发电机：3号、4号水轮机：水利参数表单位（m）发电机技术参数（1）型号： SF800-14/1730电抗（指发电机额定容量和额定电压时每台机的电抗值）纵轴同步电抗（X d）（不饱和值）： 108.227 %纵轴暂态电抗（X′d）（饱和值）： 26.678 %纵轴超瞬态电抗（X″d）（饱和值）： 26.678 % （2）SF200-8/740电抗（指发电机额定容量和额定电压时每台机的电抗值）纵轴同步电抗（X d）（不饱和值）： 128.475 %纵轴暂态电抗（X′d）（饱和值）： 24.225 %纵轴超瞬态电抗（X″d）（饱和值）： 24.225 % （3）SFW300-10/990电抗（指发电机额定容量和额定电压时每台机的电抗值）纵轴同步电抗（X d）（不饱和值）： 130.946 %纵轴暂态电抗（X′d）（饱和值）： 16.052 %纵轴超瞬态电抗（X″d）（饱和值）： 16..052 %4.2调速器及其油压装置：4.3励磁变压器：4.4 1#主变：2#主变：3#4#发电机变压器：4.5厂用变：35/0.4kv4.6运行定额4.6.1发电机正常运行可按铭牌带负荷。
水电站运行工安全操作规程本文是针对水电站运行工的安全操作规程，旨在确保水电站运行工作的安全和稳定。
本文列举了水电站运行中的常规操作、事故应对、安全保障等方面的规范化要求以及注意事项。
I. 前言水电站是一种集水、发电、蓄能、调节、航运于一体的水利工程，其工作对环境、人民生活和国民经济都产生着重大影响。
为保障水电站的正常运行和工作人员的生命安全、身体健康，本规程参照水电行业的安全管理规范形成，旨在规范水电站运行工作的操作流程和安全措施。
II. 一般操作规程1. 进出站（1）水电站内应设置出入口，进行管理人员和工作人员的统一出入登记。
（2）进入水电站应按要求佩戴个人防护用品，并通过人员安全检测方可通过。
2. 值班操作（1）水电站必须24小时值班，掌握水电站的运行情况，发现异常情况及时予以处理。
（2）值班人员应当轮班制度，并配备接警、处理突发事件的工具。
3. 操作程序（1）水电站操作人员应具备一定的水电知识和技能，或经过专业培训后方可上岗操作。
（2）在操作过程中要严格遵行操作规程，不得随意操作，以避免发生操作失误引起的安全事故。
III. 事故应急处理规程1. 火灾（1）如发现火灾，应尽快通知管理部门，报警并组织灭火。
（2）在灭火过程中，应注意避免触电、滑倒等安全问题，并确保疏散人员的安全。
2. 电气故障（1）一旦发现电气故障，应及时切断电源，并通知管理部门进行修缮。
（2）事故原因应及时调查，预防类似事故的再次发生。
3. 水污染（1）如发现水污染，应立即通知管理部门，并采取紧急措施，避免继续扩散。
（2）事故处理结束后，应对事故原因进行调查，改进管理措施避免类似事故的再次发生。
IV. 安全保障规程1. 安全项目备案（1）水电站内重要的安全设施应按照规定审核备案，并有管理机构进行监督检查。
（2）水电站安全设施应保持有效性和稳定性，并定期进行检测和修缮。
2. 安全教育培训（1）水电站安全教育应定期进行，提高工作人员的安全意识。
水电站运行工操作规程1.0 前言本文档为水电站运行工操作规程，旨在规范水电站运行工的工作流程和操作规范。
该文档适用于所有水电站运行工，在工作中必须严格遵守。
2.0 安全作业规定2.1 操作前必须了解设备运行情况，并按照工艺流程进行操作。
2.2 操作人员必须穿戴好规定的劳动防护用品，如安全帽、安全鞋、手套、眼镜等。
2.3 操作过程中如发生紧急情况，必须立即停止操作并求助上级。
2.4 操作人员禁止擅自更改设备参数，如需更改必须按照操作规程进行操作。
2.5 操作人员禁止随意触摸、移动设备，如需移动设备必须按照操作规程进行操作。
3.0 设备检查规则3.1 每日开机前要检查水电站各设备的电源、供水、阀门等运行情况。
3.2 单位时间内对设备进行定期检查，及时处理故障，确保设备良好的运行情况。
3.3 检查时不能疏忽大意，应轻拍、铭感各设备、管道、阀门，观察是否存在问题。
3.4 停机检修时需遵循相关操作规程进行检查，确认设备正常才能启动。
4.0 操作规范4.1 开机操作4.1.1 普通启动（1）查看水位，确认水位已达到设定值。
（2）开启机组、监测水泵，保证机组和水泵正常运转。
（3）打开水闸，升高水位，开始发电。
4.1.2 二次启动若机组在发电过程中由于机组自身原因停机，需要进行二次启动。
二次启动流程如下：（1）确认机组是否已经停机。
（2）检查机组故障情况，确认故障已经解决。
（3）将操作模式切换到“手动”状态。
（4）液压手动开机，电磁铁开机。
（5）确认机组启动成功后，切换回“自动”状态。
4.2 关机操作4.2.1 停机前，应先将机组运行达到最佳状态。
4.2.2 关水闸，停水泵，停机组。
4.2.3 若机组在发电过程中，需要进行紧急停机，应立即停止机组和水泵，关闭水闸。
5.0 工作注意事项5.1 在设备操作中必须听从指挥和领导的安排。
5.2 在操作过程中，应将注意力集中，避免因疏忽大意而造成危险。
5.3 严格遵守安全操作规程，重视安全工作和防止环境污染。
水电站运行工作规程编写：审核：二零一二年六月目录第一章水轮发电机组运行规程1-1 技术规范1-2 运行中的维护、监视及操作1-3 机组运行中的检查1-4 机组的异常运行及事故处理第二章变压器运行规程第一章水轮发电机组运行规程1-1．设备的技术规范：两台水机技术参数相同(一)水轮机：型号:XJA 60A/2*14.5出力：1240——2341.7KM水头：105-160m轴承润滑方式由润滑水冷却转速：683—843r/min ①水机接力器关闭时间；②接力器工作油压流量：1.44－1.777m3/s出厂编号：03437制造日期：2003年12月（二）调速器：编号：T31135型号：CKT2-1日期：2003年11月30日（三）高压开关柜1＃型号：XGN2B-12-04标准：GB3906-91额定电压：Ur 6KV额定电流：Ir 200A主母线额定电流：700A热稳定：IK 25KA/49额定动稳定电流：IP 63KA额定短路开断电流：25KA防护等级：IP 2X柜体编号：03100510生产日期：2003-112＃型号：XGN2B-12-04标准：GB3906-91额定电压：Ue 6KV额定电流：Ie 200A主母线额定电流：700A热稳定：IK 25KA/49额定动稳定电流：IP 63KA 额定短路开断电流：25KA 防护等级：IP 2X柜体编号：03100511生产日期：2003-113＃型号：XGN2B-12-65标准：GB3906-91额定电压：Ue 6KV额定电流：Ie 200A主母线额定电流：700A热稳定：IK 25KA/49额定动稳定电流：IP 63KA 额定短路开断电流：25KA 防护等级：IP 2X柜体编号：03100512生产日期：2003-114#型号：XGN2B-12-04标准：GB3906-91额定电压：Ue 10KV额定电流：Ie 200A主母线额定电流：700A热稳定：IK 31.5KA/49额定动稳定电流：IP 80KA 额定短路开断电流：31.5KA 防护等级：IP 2X柜体编号：03100513生产日期：2003-115#型号：XGN2B-12-65标准：GB3906-91额定电压：Ue 10KV额定电流：Ie 200A主母线额定电流：700A热稳定：IK 31.5KA/49额定动稳定电流：IP 80KA 额定短路开断电流：31.5KA 防护等级：IP 2X柜体编号：03100514生产日期：2003-11(四)发电机的铭牌参数型号：-SFW1250-8/1430功率：1250KW功率因数：cos￠=0.8周波：He=50HZ连续绝缘等级：F/F励磁电压：UL=58V励磁电流IL=260A技术条件：GB7894-87 接法Y型：750r/min飞逸转速：1425r/min 额定电压：Ue=6300V额定电流：Te=143.2A 总重量：12400KG励磁方式：THYRISTOR 出厂编号：030443相出厂日期：2003-12-15 （五）整流变压器型号：ZSJ-50/6.3KV容量：50KVA连接方式：Yd-11额定电压：6.3kv额定电流：4.56A冷却方式：ONAN低压侧电压：83V低压侧电流：347.8A使用条件：户内/户外相数：3相阻抗：6.08%频率：50HZ绝缘等级：A级出厂编号：31030总重量：375KG制造日期：2003-10（六）站用变压器型号：S9-M-63-6额定容量：63KVA额定电压：6.3KV±5%/400V标准代号：IDR-710-9003-7出场序号：S031005101额定频率：50HZ相数：3相连接组编号：DYN-11器身重：280KG油重：105KG总重：480KG开关位：1档＝6.6KV 2档＝6.3KV 3档＝6.0KV高压额定电流：Ie=5.77A低压侧电流：90.9A短路阻抗：3.84%低压侧额定电压：Ue2=400V冷却方式：ONAN绝缘水平LI60 AC25出厂日期：2003-111-2．正常运行中的维护、监视及操作。
水电站运行规程汇总第一章：总则第一条：为保证水电站的安全、稳定、高效运行，提高经济效益和环境效益，制定本规程。
第二条：本规程适用于水电站的运行管理工作。
第四条：水电站应建立和完善水电站运行管理系统，明确任务、职责和工作流程。
第五条：水电站应加强运行技术队伍建设，不断提高人员素质和技能水平。
第六条：水电站应定期开展运行管理评估，及时总结经验，弥补不足，改进工作。
第二章：运行准备第七条：水电站运行前，应进行设备检查和试运行，确保设备运行正常。
第八条：水电站应建立水位监测、气象监测等监测系统，确保及时了解水文气象情况。
第九条：水电站应制定运行计划，明确发电量、出力等指标。
第十条：水电站应做好备用机组的准备工作，以备发生突发情况时使用。
第三章：生产运行第十一条：水电站的发电过程应按照运行计划进行，确保发电量和电网安全。
第十二条：水电站运行人员应做好设备巡视、检修和维护工作，及时发现和处理设备问题。
第十三条：水电站运行人员应加强设备状态监测，及时预防和排除故障。
第十四条：水电站应加强运行记录和报表的编制，及时向有关部门汇报运行情况。
第四章：临时调度和应急处理第十六条：水电站应根据电网负荷需求做好临时调度工作。
第十七条：水电站应建立应急处理机制，确保在发生突发情况时能快速响应和处理。
第十八条：水电站应定期组织应急演练，提高应急处理能力。
第五章：能源节约和环境保护第十九条：水电站应加强能源测控系统的建设和运行，提高能源利用效率。
第二十条：水电站应制定能源管理措施，降低能耗和排放。
第二十一条：水电站应开展环境保护工作，加强与环境监测部门的合作。
第六章：安全管理第二十二条：水电站应建立健全安全管理制度，确保安全生产。
第二十三条：水电站应加强安全培训，提高人员安全意识和应急处理能力。
第二十四条：水电站应定期开展安全检查和隐患排查，及时消除安全隐患。
第七章：后勤保障第二十五条：水电站应做好供水、供电、供汽等后勤保障工作。

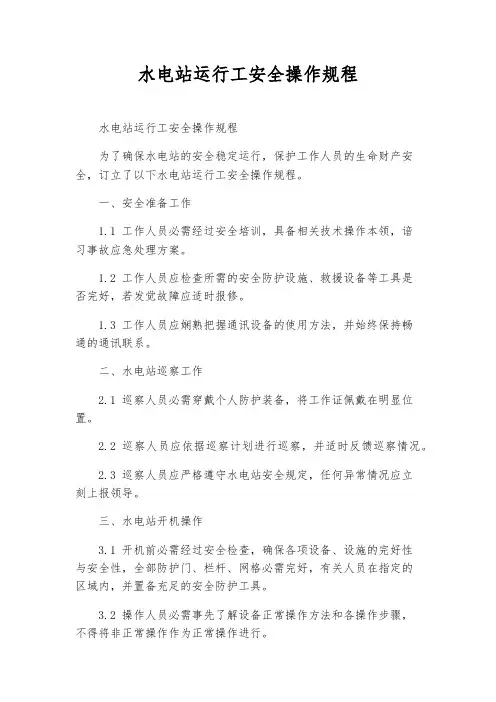

水电站运行工安全操作规程水电站运行工安全操作规程为了确保水电站的安全稳定运行，保护工作人员的生命财产安全，订立了以下水电站运行工安全操作规程。
一、安全准备工作1.1 工作人员必需经过安全培训，具备相关技术操作本领，谙习事故应急处理方案。
1.2 工作人员应检查所需的安全防护设施、救援设备等工具是否完好，若发觉故障应适时报修。
1.3 工作人员应娴熟把握通讯设备的使用方法，并始终保持畅通的通讯联系。
二、水电站巡察工作2.1 巡察人员必需穿戴个人防护装备，将工作证佩戴在明显位置。
2.2 巡察人员应依据巡察计划进行巡察，并适时反馈巡察情况。
2.3 巡察人员应严格遵守水电站安全规定，任何异常情况应立刻上报领导。
三、水电站开机操作3.1 开机前必需经过安全检查，确保各项设备、设施的完好性与安全性，全部防护门、栏杆、网格必需完好，有关人员在指定的区域内，并置备充足的安全防护工具。
3.2 操作人员必需事先了解设备正常操作方法和各操作步骤，不得将非正常操作作为正常操作进行。
3.3 建议在进行开机操作前，应暂时停止出口启用，以确保开机操作的安全性。
四、水电站停机操作4.1 停机操作应遵从正常操作方法，先停泵再停电。
4.2 停机前应当妥当布置生产工艺，使设备处于安全状态，并停泵排空排水，确保设备内空间安全。
4.3 停机前必需对设备进行全面检查，将设备置于安全状态。
五、突发事故处理5.1 在发生突发性事故时，第一时间切断电源、关闭设备，实行紧急措施，掌控损失发生和扩大。
5.2 应适时报告领导，并依照紧急预案进行应急处理。
5.3 在事故处理过程中，必需遵从安全原则，任何不确保安全的行动不得进行。
六、安全记录与应急演练6.1 每个工作人员应当归档本身的安全记录，并适时上报单位。
6.2 每年应至少进行一次应急演练，并对演练结果进行总结，进行安全教育与培训。
以上就是水电站运行工安全操作规程的内容，如有不当之处，敬请指教。
电站运行规程3篇【第1篇】水电站运行工平安操作规程水电站运行工操作规程一、必需持有效证件上岗，认识变电所供电状况。
二、熟知水电站主要设备的特性，普通结构和操作办法。
三、负责监视水电站内电气设备的运行状况。
按规定举行漏电实验。
四、接到停送电指令后，采取复述制，仔细核对所要停送电的开关，确认无误后方可操作，停电后加锁挂牌。
操作高压电气设备时必需戴绝缘手套、穿绝缘靴或站在绝缘台上。
五、当电气设备发生跳闸时，必需向调度汇报经同意后方可送电。
六、对当班内设备的运行状况仔细填写记录并向接班人员具体交待说明。
七、仔细清扫所内卫生，严禁用湿抹布擦电气设备及电缆。
八、停送电操作服从调度统一指挥。
本工种存在的危急因素及预防措施1、本工种存在的危急因素是因为操作不当使本人或他人触电。
2、停送电操作服从矿调度统一指挥。
3、停送电操作前仔细核对所要停送电的开关是否正确，确认无误后方可操作。
【第2篇】变电站运行岗位平安操作规程1适用范围本规程适用于变电站值班运行人员。
2操作规程2.1高压运行电工必需经专业平安技术培训考试合格,发给高压电工进网作业许可证,持证上岗操作。
实习员工必需在持证电工的监护和指导下才准举行操作。
2.2高压运行电工应把握电气平安学问,了解岗位责任区域的电气设备性能和操作办法,并具备在异样状况下实行措施的能力。
娴熟把握触电急救和事故紧张处理措施。
2.3高压运行电工严禁脱岗,必需严格执行值班巡察制度;检修工作票制度;倒闸操作票制度;工作许可制度;工作监护制度;工作间断、转移、终结制度;交接班制度;平安用具及消防设备使用管理制度和出入记下制度等各项规则制度的规定。
2.4上岗必需穿戴合格的绝缘鞋,须要时应戴平安帽及其它防护用品,所用绝缘用具、仪表、平安装置和工具须检查完好、牢靠。
禁止使用破损、失效的用具,对不同电压等级、工作环境、工作对象,要选用参数相匹配的平安工具。
2.5高压变配电室运行人员必需遵守高压配电装置的运行规程。
水电站运行工操作规程水电站是一种通过水动力来发电的设施，为了保证水电站能够安全、高效地运行，需要严格遵守操作规程。
以下是水电站运行工操作规程。
一、准备工作1. 了解气象预报，掌握水库水位及水质情况；2. 检查各机械设备是否安全可靠；3. 检查各水、电、气系统设施是否正常。
二、操作要点1.开机操作操作员在开机前必须测量并核对各项参数，确保水库水位、流量、压力等各项参数正常；2.关闭机组操作在关闭机组前，要完全断电，并检查所有电气元件是否关闭；3. 调整机组负荷按照机组的额定负荷，合理进行负荷调整。
一旦出现负荷超载或者欠载的情况，需要及时进行调整；4. 巡视操作机组运行时，要隔一段时间进行巡视，检查各部位是否正常，若发现异常，要及时停机处理；5. 设备维护每天对设备进行保养，进行清洗、冲洗、抹油等操作，定期对机组进行大修、检修；6. 废水、废液的处理要对废水、废液进行分类处理，防止环境污染。
三、应急预案在发生突发事件时，需要按照应急预案进行处理：1.首先，要紧急停机，并尽快通知上级领导和相关保障部门；2.处理过程中，要根据具体情况，制定相应的应急处置方案；3.要配合相关部门进行排险工作，加强沟通协作，保障工作的顺利开展。
四、安全防范1. 操作员应严格遵守操作规程，未经授权不得擅自操作；2. 要加强机器安全防护措施，确保工作人员的安全；3. 做好化学品及危险品存放和使用。
水电站的运行是一项具有风险性的工作，为保证水电站的安全高效运行，必须要遵守上述操作规程，并加强工作安全防范措施，特别是对应急预案要有清晰的认识，并随时准备进行应急处置。
水电站运行工安全操作规程水电站运行工安全操作规程一、总则为了保证水电站运行工作安全，减少事故发生的可能性，根据《中华人民共和国安全生产法》等相关法律法规，结合水电站的特点，制定本规程。
本规程适用于水电站运行工作中，所有从事运行作业的人员，必须严格按照规程进行操作，确保安全生产。
二、工作流程1. 工作前准备（1）在投入工作前，所有工作人员必须穿戴好个人防护装备，包括安全帽、工作服、防护鞋、防护手套等。
（2）对所需使用的仪器设备进行检查，确保正常运行，并对损坏的设备及时进行维修或更换。
（3）了解工作任务及工作环境，熟悉操作规程和应急预案。
2. 工作过程（1）严禁违规操作，操作人员必须按照规程进行操作，并遵守相应的工作流程。
（2）操作人员必须严格遵守相关的安全标志、标牌和警示标识，不得随意拆除或更改。
（3）操作人员必须保证自己的工作环境整洁，不得堆放杂物，确保工作通道清晰。
（4）操作人员必须保持机器设备的良好状态，定期进行检查和维护，确保其正常运行。
（5）操作人员必须严格遵守操作规程，不得擅自更改参数或操作方式，如有需要，必须向相关负责人进行报告，并经批准后方可进行操作。
（6）严禁酒后操作，操作人员必须保持清醒状态，集中注意力，确保操作的准确性和安全性。
3. 工作后收尾（1）工作结束后，要及时清理工作场地，彻底清除残留物，保持场地整洁。
（2）将机器设备关闭，并做好防护措施，确保安全。
（3）根据工作的实际情况，对设备进行检查和维护，及时发现并解决可能存在的问题。
三、安全防范措施1. 电气安全（1）严禁擅自更改电气线路、电气设备和开关，如需维修或更换，必须由专业人员进行操作。
（2）所有电气设备必须按照规定进行定期检查和维护，确保其安全和可靠性。
（3）操作电气设备时，必须戴好防护手套，并确保设备处于断电状态。
（4）严禁将电缆暴露在外，应加装保护套和遮盖，确保其绝缘性能。
2. 高处安全（1）在进行高处作业时，必须佩戴好安全带，并严格按照规定的操作流程进行。
水电站运行过程中的安全操作规程水电站是一种利用水能发电的重要设施，其安全运行对于保障电力供应、防止水灾等具有重要意义。
为了确保水电站的安全运行，制定并严格执行安全操作规程是至关重要的。
一、水电站的安全操作规程1. 工作人员的安全意识培养水电站应该定期组织安全知识培训，提高工作人员的安全意识和紧急处置能力。
工作人员要经过严格的考核和培训合格后方可上岗，并且每年需要进行定期的安全培训。
2. 设备设施的定期检查与维护水电站的设备设施是保障运行安全的重要保障，定期进行设备的检查与维护工作是不可或缺的。
确保设备处于良好状态，及时发现并排除隐患。
3. 操作流程的规范执行水电站的操作流程应该一丝不苟地执行，任何时候都不能因为疏忽大意而放松对操作流程的执行。
所有操作人员都要按照规定的程序进行操作，严格遵守操作规程。
4. 应急预案的建立与演练水电站应该建立完善的应急预案，明确各种突发情况下的处理流程和责任分工。
定期组织演练，检验应急预案的实施效果，提高处理突发事件的能力。
5. 安全防护设施的设置水电站应该配备完善的安全防护设施，确保工作人员的人身安全。
对危险区域和高风险作业部位要设置明显的安全警示标识，提醒工作人员注意安全。
6. 安全监测及巡视水电站的安全监测工作应该做到天天有人巡视，时时有人监控，保持对水电站运行状况的实时监测。
及时发现运行中的异常情况并立即处理。
7. 安全事故报告和调查水电站发生安全事故时，应该立即启动事故报告和调查程序，查清事故原因，总结经验教训，完善安全预防措施，以避免同类事故再次发生。
总之，水电站的安全操作规程是确保水电站安全运行的重要保障，只有严格执行安全操作规程，加强安全管理，才能有效防范各类安全风险，保障水电站的安全稳定运行。
希望各水电站的管理者和从业人员牢固树立“安全第一”的理念，共同努力，确保水电站的安全运行。
精品文档高关水库水电站水轮发电机运行规程目录前言1范围 (2)引用标准2 (2)总则3 (3)设计参数4 (4)运行操作5 (8)运行监视、检查和维护 (15)6故障和事故处理7 (16) (23)8图纸精品文档．精品文档前言本规程是根据《水轮机运行规程》及水轮发电机制造厂技术文件并结合高关水电站实际情况编写的。
1 范围本规程对高关水电站水轮发电机运行的基本技术要求、安全运行操作、运行监视检查和维护、故障和事故处理、编制水轮发电机现场运行规程的基本要求等作出了规定。
2引用标准本规程制定是引用下列有关国家标准，所列条文均为国家相关部门最新出版的标准。
GB/T2900.45—1996 电工术语水轮机、蓄能泵和水泵水轮机GB/T9652.1—1997水轮机调速器与油压装置技术条件GB/T15468—1995水轮机基本技术条件GB/T17189—1997水利机械振动和现场测试规程DL/T507—1993水轮发电机组起动试验规程精品文档．精品文档DL/T556—1994水轮发电机组振动监测装置设置导则DL/T578—1995水电厂计算机监控系统基本技术条件3总则3.1：为保证值班人员的人身安全、保证电力系统及水电站主要设备的安全与经济运行，特制定本运行规程，必须严格按照本规程执行。
3.2：本《运行规程》是水电站运行、监控、操作、维护和事故处理的基本规范规定及依据。
全站职工应熟悉掌握，它是安全生产运行考核的依据，必须熟悉和严格执行。
3.3凡违反《电业安全工作规程》及《运行规程》造成事故者，按《事故调查规程》有关规定处理。
3.4本《运行规程》从2013年7月1日起启用，原运行规程及《原操作规程》同时废止，执行新《操作规程》。
精品文档．精品文档4 设计参数4.1水轮发电机参数4.2调速器和油压装置参数4.3自动回路参数4.4辅助设备参数4.1 1号、2号发电机：发电机 1G 2GSF800－型号 14/1730TS173/34-16800KW 额定功率 800KW0.8(滞后) 0.8(滞后)额定功率因数定子：电压6.3KV 电定子：电压6.3KV 电流额定电压、电流89A 91.6A流额定频率 50Hz 50Hz额定转速 375r/min 600r/min飞逸转速 1012r/min 857r/min相数 3相 3相定子绕组接线Y Y精品文档．精品文档88V53V额定励磁电186A额定励磁电280A 最33绝缘等2.5t10t转动贯n=95.7%n=94.795%效短路84.2%综合效75.重号、12号水轮机：2G1G水轮110L型ZD611-LH-120ZDJP50D1=110D1=120转轮名义直Pr=851kW 额定出力Pr=800kWHr=16.82m 额定水头米设计水头11Hmax= 18.5 M 最大水头Hmax= 14 MHmin= 8 m Hmin= 8 m 最小水头N=600r/min 额定转速N=750r/min33/s 额定流量/s Qr=5.76mQr=6.3 m101.0M 水轮机安装高程：971r/min＝飞逸转速＝1025 r/min nn pp号发电机：号、434G（二级电站）3G 发电机10/990 SFW300－SF200-8/740 型号300KW 额定功率200KW)滞后0.8(0.8(滞后额定功率因数)电0.4KV 定子：电压电流0.4KV 定子：电压361A流额定电压、电541.3A流50Hz 50Hz 额定频率600r/min 750r/min 额定转速1216r/min 1500r/min 飞逸转速3相3相数相Y Y 定子绕组接线39V 103V 额定励磁电压精品文档．精品文档139A4.9A额定励磁电绝缘等转动贯tt83.2%82.综合效号水轮机：3号、4水轮43G（二级电站60W型HLA61ZD560-LH-60D1=60转轮名义直D1=60Pr=326kW额定出Pr=800kW最大出Pmax=1359 kWHr=21.8m16.8设计水额定水最大水Hmax=18.5 MHmin= 8 m 最小水头N=600r/min 额定转速N=750r/min33/s/s Qr=6.3 mQr=1.75m 额定流量22 >2.5tm 转动贯量tm81.76M 101.0M 安装高程971r/min＝ r/min n 飞逸转速＝n pp）单位（m水利参数表参数参数名称名称（一米18.5m2.0108（亿3）电站最高水头水库容量级站）米8.0 电站最小水头（一水库正常蓄水位米121.50 级站） 118.00米水库汛限水位电站设计水头（一米14.0级站）水库死水位21.8（二米电站设计水头米100.50级站）发电机技术参数SF800-14/17301）型号：（电抗（指发电机额定容量和额定电压时每台机的电抗值）精品文档．精品文档纵轴同步电抗（X）（不饱和值）： 108.227 % d纵轴暂态电抗（X′）（饱和值）： 26.678 % d纵轴超瞬态电抗（X″）（饱和值）： 26.678 %d（2）SF200-8/740电抗（指发电机额定容量和额定电压时每台机的电抗值）纵轴同步电抗（X）（不饱和值）： 128.475 %d纵轴暂态电抗（X′）（饱和值）： 24.225 % d纵轴超瞬态电抗（X″）（饱和值）： 24.225 % d（3）SFW300-10/990电抗（指发电机额定容量和额定电压时每台机的电抗值）纵轴同步电抗（X）（不饱和值）： 130.946 % d纵轴暂态电抗（X′）（饱和值）： 16.052 % d纵轴超瞬态电抗（X″）（饱和值）： 16..052 % d4.2调速器及其油压装置：YWT-300-1616Mpa40L＃16 L 44.3励磁变压器：G6.3KV/125V50Hz50KVA4.58A/230.9A340kg精品文档．精品文档#主变：4.4 12000/352000kVA/6.3kV6.49%Yd115460kg50Hz #主变：2630/352000kVA/6.3kV2.6.22%Yd112680kg50Hz精品文档．精品文档# #发电机变压器： 4 3400kVA2./400VY,yno3.850HzonAN35/0.4kv 厂用变：4.54.6 运行定额 4.6.1发电机正常运行可按铭牌带负荷。
## 、# ℃，发电机定子线圈温度不得超过,℃120铁心温升不超过65424.6.2 1R℃，转子线圈用电流电压表法测温：转子线圈温度不得超过1300.2145/＝转子电压R转子电流欧，＝69V/317A=0.2145Ω,若超过精品文档．精品文档欧时，表示线圈温度超过130℃（实际F级绝缘，定子可140℃，转子可150℃内连续运行，为可靠降低20℃运行）。
4.6.3定子线圈绝缘电阻用1000－2500伏摇表测量，其定额规定如下：一、不低于前次测量的1/5（在同一温度下）；二、不低于6MΩ；三、吸收比R60/R15>1.65(环氧树脂云母绝缘)。
4.6.4励磁回路绝缘电阻用500－1000伏摇表测量；不得低于0.5兆欧，低于此值时，查明原因，迅速消除，如一时不能恢复，应报告站领导及上级领导。
为防止轴电流各轴承瓦后绝缘加油后应>1MΩ。
4.6.5 1＃、2＃发电机开机并网24小时后开启排风扇。
4.6．6用于冷却器的水压为0.1—0.15MPa，各分阀开度调好后不再动，开总阀时应缓慢，不使水压冲击，运行中必须小于0.19 Mpa 供水，否则追究责任。
4.6.7发电机运行周波的变动范围不得超过＋0.5周/秒。
4.6.8发电机运行电压的变动范围应为额定电压的＋5％以内。
4.6.9当发电机的电压下降到低于额定值的95％时，定子电流长时间允许的数值，仍不得超过额定值的105%.4.6.10发电机的功率因数，正常为滞后0.8，一般不应超过迟相0.95，但当系统电压偏低失磁保护投入运行时，不许进相运行.5 运行操作精品文档．精品文档5.1运行值班人员要经常监视发电机的各项表计、信号指、显示，经常分析机组的运行状态，特别在天气突然变化、雷雨时、设备缺陷、系统改变等情况下，要做好事故预想及反事故措施，避免在振动区运行。
5.2条机组停机超过240小时、发电机连续运行一个月以上的停机后，应对定、转子线圈进行测绝缘，对于启动频繁的发电机绝缘每月至少测量一次。
测绝缘方法：(1)．测量前摇表的接地极接两根线：一根为接地用，另一根为准备侧后放电用.摇表测量极接线，准备接触被测点。
(2)．接设备外壳接地良好，放电线暂悬空(3)．一人带手套站在绝缘垫线上准备接触被测点.(4).另一人．将摇表轻摇起，用测量线碰表的接地极，表针指示回零，证明表是好的.(5)．以每秒2转速度摇表指示∞后，测量线稳定接触被测点，使指针稳定，计时.(6)．摇表保持均速不停，读取15秒的指示数（记录）读取60秒的指示数（记录），精品文档．精品文档(7)．先离开测量线后停摇表摇动.(8)．放下测量线用放电线接触被测点10秒以上.(9)．拆开接地线.5.3水轮发电机及其附属设备的巡回检查项目如下：(1).发电机、推力、上导的摆度、振动在规定的范围内，并无异常声音；(2).排风口无异味、杂物和其它异常情况；(3). 上导、下导油槽油面合格，油色正常，无漏油及甩油现象；如油面异常升高，可能是水冷却器漏水所致，油面低于正常值20mm发信，30mm应停机。
运行机组油面略高于停运机组油面时正常的。
(4). 监视发电机定、转子及各轴承温度并参考自动巡检温度正常；5.4励磁回路正常维护检查项目如下：(1). 滑环表面清洁、光滑、无变色、无碰伤；对运行中滑环，白班用白布擦拭一次。
(2). 炭刷接触良好，刷架牢固，炭刷在刷握内活动自如，弹簧压力适当，炭刷接触面大于80％，炭刷盒与集电环距离>2～3mm，否则更换新碳刷。
(3). 励磁系统各组件位置正确，外表清洁。
(4). 励磁屛内，各电阻组件、整流器、分流器、线圈、接触器及辅助接点各接线头等处无过热现象。
各快速熔断器未动作，LCU显示正常，无故障信号，自动通讯良好。
精品文档．精品文档(5). 开机前FMK进行电手动或机械手动合分试验一次，手柄分位（向下），合闸时上推，看挂钩挂上否，若能挂上，可不必再合。
若未挂上钩，证明机构不垂直，不许空推合，防止造成假合状态。
机构单薄，合闸终了得有冲击。
5.5发电机在额定工况运行下：推力头摆度<0.25mm；上机架双振幅水平振动<0.07mm，垂直振动<0.06mm；水机摆度<0.22mm。
为正常。
1G、2G上导0.08mm 下导0.12mm 水机0.18～0.25mm 5.6机组在额定负载下，推力、上导、下导、水机轴承温度应低于65℃，在60℃时发信号，75℃就停机，油润滑在40℃左右效果良好，其润滑油牌号为L-TSA46用46号汽轮机油；运行1500h应补充润滑油，每年用滤油机滤油一次。
