电机与电力拖动试题

填空题1.电力拖动系统是采用以电机为原动机拖动生产机械完成加工任务。

2.电力拖动系统的基本拖动方程式：T-T fz=GD2 dn/375 dt .3.直流电机的基本结构由：定子、转子和附属构件三部分组成。

4.直流电动机按励磁方式分为：他励电动机和自励电动机。

5.通过改变它励直流电动机的电压、定子所串电阻和减小磁通量可以改变他的人为机械特性。

6.他励直流电动机的启动方法：减压启动和电枢回路串电阻两种。

7.变压器的主要部分是：绕组和铁心，它们组成变压器的器身。

8.交流电机包括交流发电机和交流电动机两类。

9.三相交流异步电动机的定子槽有三种形式：开口槽、半开口槽和半闭口槽。

10.同步电机的转子转速与定子旋转磁场的转速相同。

选择题1.电力拖动系统中传动机构的作用是将（B）转化成所需要的运动形式，并进行传递与分配。

A电能B机械能C旋转运动D直线运动2.直流电动机的定子包括机座、主磁极、（B）、端盖、电刷和轴承。

A换向器B换向磁极C电枢铁心D风扇3.他励直流电动机固有机械特性的表达式是(A).A. n=U n/C eΦN– R a T/C e C TΦ2NB. n=U n/C eΦN– (R a+R)T/C e C TΦ2NC. n=U n/C eΦN– R a T/C e C TΦ2D. n=U/C eΦN– R a T/C e C TΦ2N4.变压器的额定容量用（C）表示。

A有功功率B无功功率C视在功率D机械功率5.变压器的运行特性有（A）和效率特性。

A外特性B输入特性C输出特性D负载特性6.三相单层绕组按绕组端接部分的形状分有同心式、交叉式和（C）绕组。

A波B叠C交叉式链形D双层7.三相异步电动机旋转磁场的转速与（B）有关。

A电压、频率B频率、磁极数C电流、电压D匝数、结构8.三相异步电动机机械特性反应的是（A）A.n=f(T)B.U2=f(I2)C.U1=f(I2)D.η=f(I2)9.同步电动机按用途分为（A）调相机。

解：
（1）
电动机运行： （2） （3） 第二部分 直流电动机的电力拖动
一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______
和_______的关系。 （U=UN、φ=ΦN，电枢回路不串电阻；n；Tem
2、直流电动机的起动方法有____ ___。（降压起动、电枢回路串电阻起动）
时，则从原边输入的功率： ③ ①只包含有功功率；②只包含无功功率； ③既有有功功率，又有无功功率；④为零。 4、变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，
铁心不变，而将匝数增加，则励磁电流：② ①增加；②减少；③不变；④基本不变。 5、一台变压器在（ ）时效率最高。③ ①β=1；②P0/PS=常数；③PCu=PFe；④S=SN 四、简答题 1、为什么变压器的空载损耗可近似看成铁损耗，而短路损耗可近似
6、变压器短路阻抗越大，其电压变化率就_______，短路电流 就_______。（大；小）
7、变压器等效电路中的xm是对应于_______电抗，rm是表示_______
电阻。 （主磁通的；铁心损耗的等效）
8、两台变压器并联运行，第一台先达满载，说明第一台变压器短路
阻抗标么值比第二台_______。 （小）
机状态，当_______时为发电机状态。 （Ea〈U；Ea〉U）
3、直流发电机的绕组常用的有_______和_______两种形式，若要产 生大电流，绕组常采用_______绕组。（叠绕组；波绕组；叠）
4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动
机电磁转矩的方向和电枢旋转方向_______。 （相反；相同）
动恒转矩负载运行。（ ） （F） 5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，

《电机与电力拖动》（第三版）习题及答案第1章思考题和习题一、填空题1．直流电动机主磁极的作用是产生，它由和两大部分组成。

气隙磁场、主磁极铁心和主磁极绕组2．直流电动机的电刷装置主要由、、、和等部件组成。

电刷、刷握、刷杆、刷杆架、弹簧、铜辫3．电枢绕组的作用是产生或流过而产生电磁转矩实现机电能量转换。

感应电动势、电枢电流4．电动机按励磁方式分类，有、、和等。

他励、并励、串励、复励5．在直流电动机中产生的电枢电动势Ea方向与外加电源电压及电流方向，称为，用来与外加电压相平衡。

相反、反电势6．直流电动机吸取电能在电动机内部产生的电磁转矩，一小部分用来克服摩擦及铁耗所引起的转矩，主要部分就是轴上的有效转矩，它们之间的平衡关系可用____________表示。

输出、电磁转矩=损耗转矩+输出转矩二、判断题(在括号内打“√”或打“×”)1．直流发电机和直流电动机作用不同，所以其基本结构也不同。

（×）2．直流电动机励磁绕组和电枢绕组中流过的都是直流电流。

（×）3．串励直流电动机和并励直流电动机都具有很大的启动转矩，所以它们具有相似的机械特性曲线。

（×）4．电枢反应不仅使合成磁场发生畸变，还使得合成磁场减小。

（√）5．直流电机的电枢电动势的大小与电机结构、磁场强弱、转速有关。

（×）6．直流电动机的换向是指电枢绕组中电流方向的改变。

（√）三、选择题(将正确答案的序号填入括号内)1．直流电动机在旋转一周的过程中，某一个绕组元件(线圈)中通过的电流是( B )。

A．直流电流B．交流电流C．互相抵消，正好为零2．在并励直流电动机中，为改善电动机换向而装设的换向极，其换向绕组( B )。

A．应与主极绕组串联B．应与电枢绕组串联C．应由两组绕组组成，一组与电枢绕组串联，另一组与电枢绕组并联3．直流电动机的额定功率P N是指电动机在额定工况下长期运行所允许的( A )。

A．从转轴上输出的机械功率B．输入电功率C．电磁功率4．直流电动机铭牌上的额定电流是。

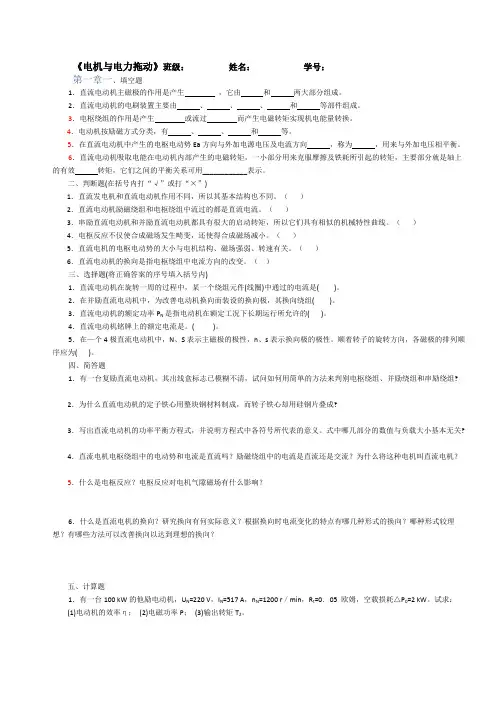

《电机与电力拖动》班级：姓名：学号：第一章一、填空题1．直流电动机主磁极的作用是产生，它由和两大部分组成。

2．直流电动机的电刷装置主要由、、、和等部件组成。

3．电枢绕组的作用是产生或流过而产生电磁转矩实现机电能量转换。

4．电动机按励磁方式分类，有、、和等。

5．在直流电动机中产生的电枢电动势Ea方向与外加电源电压及电流方向，称为，用来与外加电压相平衡。

6．直流电动机吸取电能在电动机内部产生的电磁转矩，一小部分用来克服摩擦及铁耗所引起的转矩，主要部分就是轴上的有效转矩，它们之间的平衡关系可用____________表示。

二、判断题(在括号内打“√”或打“×”)1．直流发电机和直流电动机作用不同，所以其基本结构也不同。

（）2．直流电动机励磁绕组和电枢绕组中流过的都是直流电流。

（）3．串励直流电动机和并励直流电动机都具有很大的启动转矩，所以它们具有相似的机械特性曲线。

（）4．电枢反应不仅使合成磁场发生畸变，还使得合成磁场减小。

（）5．直流电机的电枢电动势的大小与电机结构、磁场强弱、转速有关。

（）6．直流电动机的换向是指电枢绕组中电流方向的改变。

（）三、选择题(将正确答案的序号填入括号内)1．直流电动机在旋转一周的过程中，某一个绕组元件(线圈)中通过的电流是( )。

2．在并励直流电动机中，为改善电动机换向而装设的换向极，其换向绕组( )。

3．直流电动机的额定功率P N是指电动机在额定工况下长期运行所允许的()。

4．直流电动机铭牌上的额定电流是。

( )。

5．在—个4极直流电动机中，N、S表示主磁极的极性，n、s表示换向极的极性。

顺着转子的旋转方向，各磁极的排列顺序应为()。

四、简答题1．有一台复励直流电动机，其出线盒标志已模糊不清，试问如何用简单的方法来判别电枢绕组、并励绕组和串励绕组?2．为什么直流电动机的定子铁心用整块钢材料制成，而转子铁心却用硅钢片叠成?3．写出直流电动机的功率平衡方程式，并说明方程式中各符号所代表的意义。
