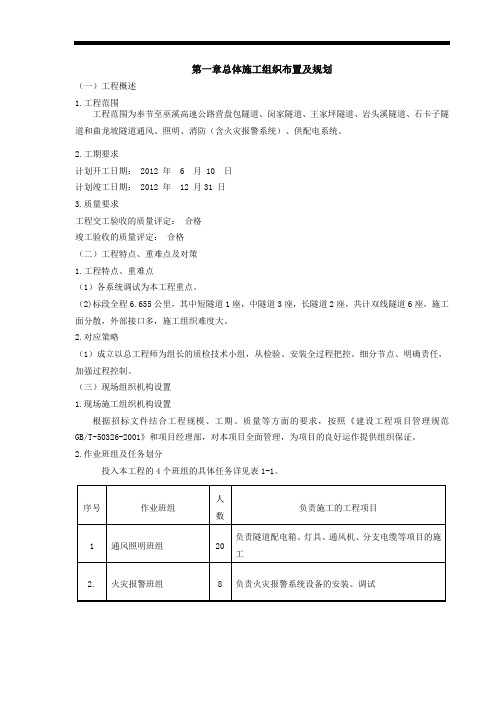

第一章总体施工组织布置及规划（一）工程概述1.工程范围工程范围为奉节至巫溪高速公路营盘包隧道、闵家隧道、王家坪隧道、岩头溪隧道、石卡子隧道和曲龙坡隧道通风、照明、消防（含火灾报警系统）、供配电系统。

2.工期要求计划开工日期： 2012 年 6 月 10 日计划竣工日期： 2012 年 12 月31 日3.质量要求工程交工验收的质量评定：合格竣工验收的质量评定：合格（二）工程特点、重难点及对策1.工程特点、重难点（1）各系统调试为本工程重点。

（2)标段全程6.655公里，其中短隧道1座，中隧道3座，长隧道2座，共计双线隧道6座，施工面分散，外部接口多，施工组织难度大。

2.对应策略（1）成立以总工程师为组长的质检技术小组，从检验、安装全过程把控。

细分节点、明确责任，加强过程控制。

（三）现场组织机构设置1.现场施工组织机构设置根据招标文件结合工程规模、工期、质量等方面的要求，按照《建设工程项目管理规范GB/T-50326-2001》和项目经理部，对本项目全面管理，为项目的良好运作提供组织保证。

2.作业班组及任务划分投入本工程的4个班组的具体任务详见表1-1。

序号作业班组人数负责施工的工程项目1 通风照明班组20 负责隧道配电箱、灯具、通风机、分支电缆等项目的施工2. 火灾报警班组8 负责火灾报警系统设备的安装、调试表1－1 作业班组任务划分表3.施工现场平面布置⑴.办公及驻地布置：项目部设置在奉节县汾河镇曲龙乡大洪村，利用土建原有设施或当地民房。

⑵.工程用电：利用原土建临时供电线路供电，另配发电机备用。

临时用电严格按《现场施工临时用电规范JGJ46-2005》执行，现场采用三级配电两级保护，线路布置遵照三相五线布线原则，接地保护采用TN-S 接地系统，做到一机一闸一箱一漏，杜绝重大危险源的出现。

⑶.工程用水：工程及生活用水可就近利用当地居民用水。

⑷.临时通讯：项目经理部安装网络，保证外界与工地的联络畅通。

SDS系列射流风机概述SDS系列射流风机规格自630mm~1600mm,分单向运转轴流风机和可逆式（双向）运转轴流风机二大类，最大推力有3500N，对任一负荷和工况均可选择高效、低噪声的风机。

SDS系列射流式通风机采用先进的工艺取得良好的质量保证，风机外壳采用美国进口的专用机床旋压翻边成形，叶轮段内壁经金加工，既保证机壳的同轴度和强度，又保证叶片径向间隙，外表经热浸镀锌或其他等效涂装处理，外形美观并防腐，性能优良，风机叶片、轮毂采用日本东芝公司全自动数控镗铣加工中心加工成压铸模型腔，分别在高压铸造和低压铸造机进行铝合金高（低）压铸成形，经公路隧道、铁路隧道、水利大坝工程等用户实际使用证明，该风机各项性能指标及耐腐蚀、可靠性、经济性等技术、质量要求和经济指标完全能适应各类隧道、地铁的使用。

产品使用状况说明在地铁、公路隧道、铁路隧道等基础工程建设中、其空气质量标准、安全因素靠风机强制通排风达到要求。

就通风系统而言，要长期保持良好的空气质量，否则对人体有害，如图说明。

隧道通风系统设计和产品选型依据交通隧道原则上可分为三类：即地铁、公路隧道、铁路隧道。

常规运行及紧急状态下运行安全性、可靠性的先决条件是安装确保各系统之间协调并充分发挥作用的环控系统。

A 机械系统：通风、消防’、排污B 动力系统：供电、输配电、紧急电力C 灯光系统：通灯照明、局部照明、荧光指示D 通信系统：电话、无线电、计算机终端E 交通系统：灯光、信号、标志、监视F 控制系统：交通状况和设备状况和设备运行状况的监控隧道通风系统可以有如下三种基本方式或可采取混合方式。

1 纵向通风系统：这是最基本的通风方式。

新风气流从隧道入口端流向出口端，沿隧道纵向无需安装通风管道。

该通风方式一般选用可逆转射流风机。

将风机安装在隧道顶部或侧面，可二个方向全面通风，以达到双向通风或控制烟雾；若隧道较长则必须附加中央送、排风竖井，竖井与大气相连，组成混合通风方式。

瓦斯隧道通风方案1施工通风设计标准根据《铁路隧道工程施工技术指南》(TZ204-2008)中的规定，隧道整个施工过程中，作业环境应符合下列卫生及安全标准：⑴隧道内空气中氧气含量按体积计不得小于20%，有害气体和粉尘含量符合“表6-1”的要求。

表6-1 空气中有害物质的最高容许含量⑵隧道内气温不得高于28℃，洞内噪声不得大于90dB。

⑶隧道施工通风为提供洞内各项作业所需的最小风量，每人供应新鲜空气3m3/min，采用内燃机作业时，供风量不小于3m3/(min·kW)。

隧道施工通风的风速不小于0.15m/s；最大风速工作面不大于6m/s，运输通道和通风洞内不大于6m/s。

⑷瓦斯隧道通风需要的风量，应将洞内各处的瓦斯浓度稀释到0.5％以下。

为防止瓦斯积聚的风速不宜小于1 m/s.⑸隧道施工采用综合防尘措施，并按规定时间测定粉尘和有害气体浓度。

2方案概述洞内施工通风排烟采用自然通风和机械通风相结合的方式。

隧道洞口150m范围内采用小型风机配合自然通风外，其余地段采用以压入式机械管道通风为主局部射流风机、局扇、自然通风为辅的通风方式。

⑴在隧道口安装1台SDF(c)-NO13（2×132KW ）型轴流风机通过φ1.5m 双抗风管（阻燃、抗静电）将新鲜空气送至洞内，并预留置一台1台SDF(c)-NO13（2×132KW ）型轴流风机。

⑵在掌子面至模板台车地段的死角、超挖严重、洞室等部位用局扇将聚集的瓦斯吹出，使之与回风混合后排出。

⑶为确保风流循环速度需设置射流风机，诱导风向。

射流风机随模板台车移动而相对移动，布置图见通风及监控系统布置图。

3通风计算瓦斯隧道需要的风量，必须按照爆破排烟、同时工作的最多人数以及瓦斯绝对涌出量分别计算，并按允许风速进行检验，采用其中的最大值。

隧道进（出）口通风计算：⑴ 根据同一时间，洞内工作人员数计算Q 1=K.M.Q nK —风量备用系数，采用1.2M —同时在洞内工作人数（取80人）Q n —每人工作人员所需新鲜空气，取3 m 3/min计算得：Q 1=269 m 3/min 。

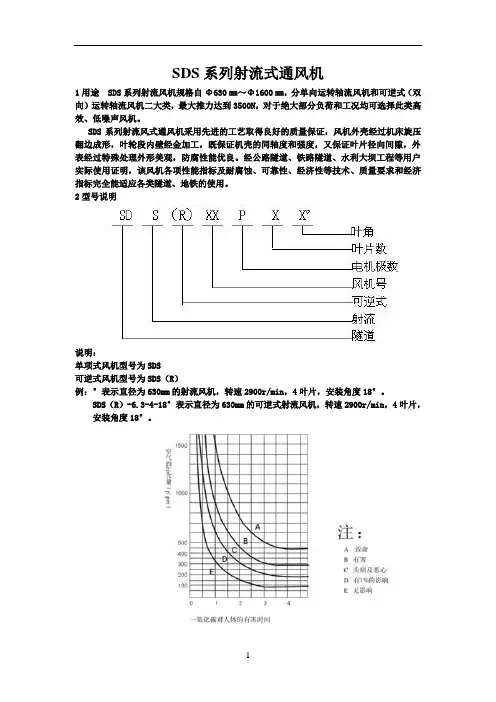

SDS系列射流式通风机1用途 SDS系列射流风机规格自Φ630㎜～Φ1600㎜，分单向运转轴流风机和可逆式（双向）运转轴流风机二大类，最大推力达到3500N，对于绝大部分负荷和工况均可选择此类高效、低噪声风机。

SDS系列射流风式通风机采用先进的工艺取得良好的质量保证，风机外壳经过机床旋压翻边成形，叶轮段内壁经金加工，既保证机壳的同轴度和强度，又保证叶片径向间隙，外表经过特殊处理外形美观，防腐性能优良。

经公路隧道、铁路隧道、水利大坝工程等用户实际使用证明，该风机各项性能指标及耐腐蚀、可靠性、经济性等技术、质量要求和经济指标完全能适应各类隧道、地铁的使用。

2型号说明说明：单项式风机型号为SDS可逆式风机型号为SDS（R）例：°表示直径为630mm的射流风机，转速2900r/min，4叶片，安装角度18°。

SDS（R）-6.3-4-18°表示直径为630mm的可逆式射流风机，转速2900r/min，4叶片，安装角度18°。

隧道式通风机分为带消声器和不带消声器[进出口加集（散）流器]的两种规格，又分单向射流风机（SDS）和双向射流风机【SDS（R）】两种通风形式。

风机外壳、集（散）流器、消声器、支撑脚采用钢板数控自动焊接和机制成形，叶轮经过热浸镀锌或热镀锌后加干膜环氧树脂处理，以保证强度和耐腐蚀。

为满足隧道通风的噪声要求，消声器通常为风机直径的一倍，当噪声要求高时也可以取风机长度的两倍，消声器与风机本体用螺栓固定。

SDS系列射流式通风机配套专用电机，绝缘等级为H级，防腐等级为IP55，电动机引出电缆可接至风机本体机壳上的接线盒，安装方便。

安装维护运行射流风机的安装质量特别重要，应严格要求埋设预埋件，安装时不得磕碰及损坏风机，不得对风机施焊。

安装风机，除满足隧道限界要求外，还应保证风机轴线与隧道的中心线平行，否则，将增加风机的损失。

射流风机启动时，为减少对电网的冲击，应逐台启动，即上一台风机达到额定转速后，再接通下一台风机的电源。
