2024年广联达基本操作总结1、基础梁受地基反作用力影响，其受力特性与框架梁相反，其钢筋标注以b、t为前缀，并包含下部支座筋。
2、基础连系梁的作用是承载地面填充墙的局部荷载，以保持基础的连贯性，其标注方式与非框架梁的标注相仿。
3、承台梁是采用梁式配筋的一种基础形式，其受力特点及标注方法与基础梁基本一致。
4、对于悬挑梁，若其悬挑长度小于4hb，其端部钢筋可不作弯下处理。
5、a. 当梁支座为框架柱时，应按柱梁节点的规定处理。
b. 若梁支座为剪力墙：若梁高大于特定倍数的墙厚，通常会设计有平行于墙的暗柱。
若梁高小于特定倍数的墙厚，应按非框架梁的节点规定处理。
c. 若梁支座为框架梁，梁节点的处理应根据设计要求进行。
6、a. 当剪力墙内外侧钢筋不如：（1）c14@150（左）+（1）c12@150（右）。
b. 若采用隔一布一的布置方式，如：（2）b10@150［815］/（2）b10@100［1500］/（2）b10@150［815］，从下向上。
d. 垂直加强筋和其他钢筋在其他定义中处理。
e. 压墙筋也在其他钢筋定义中处理。
7、对于变截面筏板基础的钢筋处理，需在节点设置中设定锚入长度。
8、定义变截面梁的尺寸，如350____500/200。
9、识别剪力墙的步骤包括：识别墙表、提取墙边线、提取墙标识，最后进行墙的识别。
10、识别独立基础的方法：a. 直接通过CAD建模识别：提取独立基础边线、提取独立基础标识，然后自动识别独立基础并修改定义属性。
b. 先创建构建，再识别图元：对照图纸新建构建，提取独立基础边线和标识，然后自动识别独立基础（自动匹配，适用于多单元参数型独立基础）。
11、解决Y向梁图分开标注问题，可选择并移动整个图元。
12、梁识别不全可能的原因：a. 梁集中标注引线未与梁边线相交，可调整CAD识别选项，延长梁引线。
b. 梁边线位于不同图层，容易遗漏，需确保所有图层都被提取。
c. 梁边线缺失，需要补画CAD线（梁边线）。

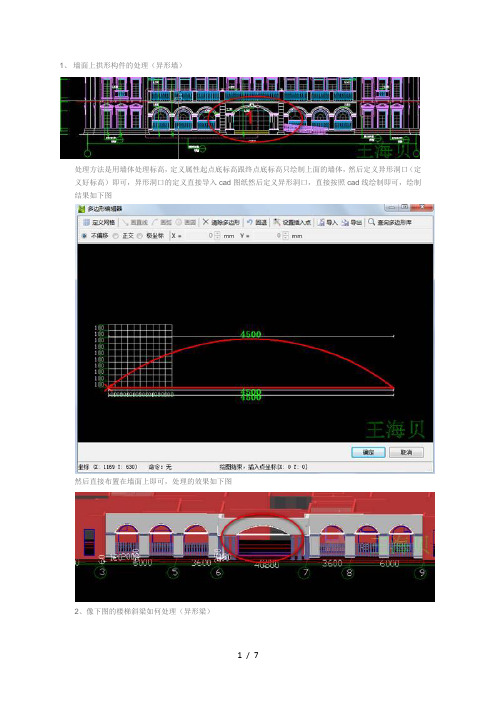

1、墙面上拱形构件的处理（异形墙）
处理方法是用墙体处理标高，定义属性起点底标高跟终点底标高只绘制上面的墙体，然后定义异形洞口（定义好标高）即可，异形洞口的定义直接导入cad图纸然后定义异形洞口，直接按照cad线绘制即可，绘制结果如下图
然后直接布置在墙面上即可，处理的效果如下图
2、像下图的楼梯斜梁如何处理（异形梁）
先绘制板
然后按照梁顶标高+板厚用三定变斜来处理斜板，处理结果如下图
然后绘制梁，平齐板顶即可实现上图的效果而且要快速，这样也有利于快速处理钢筋；另外一种处理梁的方法是在钢筋里的梁平法表格里修改梁的标高来处理，在图形里打断之后修改梁的起点跟终点顶标高来处理也可以实现如下图的效果，但是这样的处理比较慢不如前一种方法简单。
3、处理空心柱的问题（异形柱）
第一种方法是留1mm的缝来处理，这种处理方式是直接在定义好的网格里绘制，绘制的顺序如下图钢筋处理，直接用软件里的截面编辑处理主筋，箍筋直接用矩形或者直线来处理即可
模板处理：需要在表达式里需要扣除多的模板面积
第二种处理是用半柱处理：直接绘制空心柱的一半（见下图），绘制的时候先绘制一半然后用镜像来处理另一半即可
钢筋处理，综合处理钢筋的弯折，弯钩一共4个，所以处理的时候直接一个有弯钩，另一个不留弯钩，绘制的箍筋的方法是用直线来绘制即可，处理结果如下图
模板的处理：需要扣减模板不需要的模板，所以在表达式里修改即可，方法跟第一种方法一致，处理结果如下图
此两种方式的处理是一样的，本人认为用那种方法都是可以的，如果大家还有更好地方法，或者其他的问题可以多多交流wanghaibei2008073@163aaa
[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。
目录图形算量GCL2008 (2)一、工程设置 (2)二、绘图输入 (3)2.1轴网 (3)2.2结构构件 (3)2.3建筑构件 (3)2.4装修 (4)2.5基础 (4)2.7表格输入 (5)三、报表预览 (5)四、其他操作 (5)图形算量GCL8.0 (7)钢筋算量GGJ10.0 (15)一、工程设置 (15)二、绘图输入 (15)2.1柱 (15)2.2墙 (16)2.3门窗洞 (18)2.4梁 (18)2.5板 (20)2.6基础 (20)三、单构件输入 (20)四、报表预览 (20)五、其他操作 (21)计价软件GBQ4.0（清单模式） (23)一、分部分项 (23)二、措施项目 (23)三、其他项目 (24)四、人材机汇总 (24)五、费用汇总 (24)六、报表 (24)七、其他操作 (25)计价软件GBQ4.0（定额模式） (26)一、预算书 (26)二、人材机汇总表 (27)三、费用汇总 (27)四、报表 (29)五、其他操作 (30)计价软件GBG8.0(定额模式) (33)CAD导图专题 (35)一、CAD导图功能详解 (35)二、CAD导图的技巧和流程应用 (40)图形算量GCL2008一、工程设置1、GCL2008图形软件如何区分定额模式和清单模式？解决方法：①只选择了定额规则和定额库就是-----定额模式。
②只选择清单规则和清单库就是-----清单（招标）模式。
③清单规则和定额规则及清单库和定额库同时选择就是----清单（投标）模式。
2、GCL2008（625版本）如何区分【纯做法模式】和【工程量表模式】？解决方法：根据重庆用户的习惯，在GCL2008（625版本）中在新建工程向导里增加了做法模式的选项，软件默认的是【纯做法模式】。
纯做法模式：相同于GCL8.0软件里的方式，在构件属性里做法中套取定额后，在工程量表达试里选择对应的工程量代码或者编辑计算试自己写入。
工程量表模式：工程量表模式是GCL2008较GCL8.0优化的模式，为方便统一管理及应用，把要计算的各项工程量分别按构件罗列出来。
当接到一个工程时，需要根据图纸中的结构类型进行确定软件的起始，一般砖混结构的时候，可以从图形算量软件开始，框架结构可以从钢筋软件开始计算，框剪结构可以从钢筋软件开始计算，我个人从实际工作得出，无论是工程是什么结构，建议从钢筋软件开始计算，你可以在短时间完成一个工程，如果从图形软件开始的情况，可以互导到钢筋软件，但在钢筋软件中还需输入一次钢筋信息。
如果从钢筋软件开始的情况，你可以只输入一次信息即可，在钢筋软件中即包括了构件的截面尺寸和钢筋信息，导入到图形软件不，不需再进行一次输入信息的操作，在把钢筋文件导入图形后，你只需简单的进行合法检查几次，把基础构件进行重新输入，把“二次建筑”建筑构件画入后，直接做装饰和构件做法，可以省去一大部分时间和重复的操作。
我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础……我们图形算量软件的作法的思路：先做标准层。
在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。
所以标准层是非常重要的，我们在处理时要加倍小心。
（重点强调）软件的操作流程：进入图形算量项目管理楼层定义→层号、层高、建筑面积增减及楼层总信息(一层必须单存在) 轴线管理→输入主轴线、辅助轴线绘图→所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。
图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→ 点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1M10碎C30碎C30碎C302M7.5碎C25碎C25碎C253M5碎C20碎C20碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。
广联达精装修软件操作步骤CAD图二、识别构件可通过识别构件和批量识别构件来识别，前者是识别一个，后者是按住CTRL键同时识别多个。
例如：1、切换到楼地面工程-楼地面图层，左键点击识别构件后面的下拉按钮；2、点击识别构件按钮，鼠标左键点选材质名称，右键确认；或者点击批量识别构件按钮，可以鼠标左键点选或拉框选择材质名称，右键确认就可以把材质名称识别到构件列表中了；三、识别图元1、选择内部点识别功能：手工计算时异形面式图元的计算比较复杂，为了解决这个问题就有了选择内部点识别功能。
以识别楼地面图元为例。
（1）在构件列表中选中一个材质名称如闪电米黄石，再点击选择内部点识别按钮；（2）移动鼠标，使其指针移到封闭区域后，就会出现一个白色的动态框，单击左键就会把图元识别上，右键确认结束该功能；小提示：选择内部点识别功能的原则是从鼠标指针右侧的那根CAD线开始寻找一个封闭区域。
使用该功能时，通常结合图层设置和补画CAD 线功能。
当CAD线过多虚线，可以选择图层设置隐藏选中CAD线；当CAD不能够围成封闭区域，可以选择补画CAD线。
2、选择填充识别功能：CAD图中经常使用填充图元来表示装修，而且同一种材质通常使用同一填充图元来表示。
针对这种情况我们就有了选择填充识别功能，以识别楼地面为例。
（1）在构件列表中选择构件如浅啡网地花，点击选择填充识别按钮；（2）鼠标左键点击填充区域（按住Shift键点击鼠标，可以同时选中所有相同名称的填充图元），右键确认就识别成功；小提示：判断是否为填充的方法：把鼠标放在填充线条上，如果成回字形就说明是填充，如果是十字形，就说明不是填充，需采用别的方法识别。
那么这个图的花纹部分画好了，至于剩下的镂空的地方呢，我们可以用矩形来画上去，因为它是一个标准的矩形形状。
3 、图例识别功能：计算装修工程量的过程中，经常会遇到一些形状大小相同的面式或者点式图元，为了方便统计，软件提供一个图例识别的功能来解决这个问题。
