第四节电气照明电气照明就是将电能转换为光能,用电气照明可创造一个良好的光环境,以满足建筑物的功能要求。
一、照明的基本概念(1)光:光是一种电磁辐射能,它在空间以电磁波的形式传播。
光波的频谱很宽,波长在380~780nm(1nm=10-9m)之间为可见光,作用于人的眼睛时能产生视觉。
不同波长的光呈现不同的颜色,由780—380nm之间依次变化时会出现红、橙、黄、绿、青、蓝、紫七种不同的颜色,七种光混合在一起即为白色光,小于380nm的叫紫外线,大于780nm的叫红外线。
(2)光通量:光源在单位时间内向四周空间发射的、使人产生光感觉的能量,称为光通量,单位是流明(1m)。
(3)流明(lm):等于—个—支烛光的均匀发光点,在—个单位立体角度内所发射的光通量。
(4)光强:光通量的空间密度,即单位立体角内的光通量,叫发光强度,称为光强,单位是坎德拉(cd),lcd=llm/lsr(球面度)。
(5)亮度:发光(或反光)的物体单位面积上向视线方向发出的光通量,称为该物体的亮度,单位是坎德拉每平方米(cd/m2)。
(6)照度:是单位受光面积内的光通量,·单位是勒克斯(1x),11x=1lm/m2。
(7)色温:光源发射的光的颜色与黑体在某一温度下的光色相同时,黑体的温度称为该光源的色温。
符号为Tc:表示,单位为开(K)。
光线的运用无不与色温有关,色温低,红色成分多,色温高,蓝色成分多。
当我们用色温来表明光源色时,只是一种标志和符号,它与实际温度无关。
(8)相关色温:黑体辐射的色度与所研究的光源色度最接近时,黑体的温度定义为该光源的相关色温。
(9)显色指数:在规定条件下,由光源照明的物体色与由标准光源照明时相比较,表示物体色在视觉上的变化程度的参数。
(10)眩光:若视野内有亮度极高的物体或强烈的亮度对比,则可引起不舒适或造成视觉降低的现象,称为眩光。
(11)明暗适应:当光的亮度不同时,对人的视觉器官感受性也不同,亮度有较大变化时,感受性也随着变化,这种感受性对光刺激的变化的顺应性称为适应。
照明设计基础知识照明是人们对外界视觉感受的前提,室内照明分为天然采光和人工照明两大类。
天然采光是通过窗口获取室外光线。
人工照明是指使用器具确保室内的明度。
人工照明又分为明视照明和装饰照明。
在设计照明中,装饰照明表现一定的装饰内容、空间格调和文化内涵。
学习室内照明设计,必须掌握一些点光源、灯具、照明方式、照度标准、照明质量等相关的知识。
一、光源和灯具的分类及命名1.光源的分类室内常用的照明灯具是由白炽灯泡、荧光灯、卤钨灯三种光源以及各样的遮光体组成的。
1)白炽灯是指由通过电流加热达到白炽状态的物体中发出的光源。
2)荧光灯是指由放电产生的紫外线辐射所激发的荧光物质发光的放电灯。
3)卤钨灯是以一定的比率封入碘、溴等卤族元素或其它化合物的充气灯泡。
2.光源型号命名方法各类电光源的命名,一般由三部分组成:1)第一部分为汉语拼音首字字母,表示光源特征和名称。
2)第二、三部分一般由数字组成,表示光源的定额工作电压和定额电功率。
3)如型号为:PZ220—40,代表普通照明灯泡,定额工作电压为220V,定额功率40W。
如型号为:T—40,代表筒灯,定额电压功率40W。
二、室内照明的基本概念1、灯具效率灯具的效率是指在规定条件测得的灯具所发射的光通量值与灯具内的所有光源发出来的常用的光通量的测定值之比值。
白炽灯和日光灯有不同的光效,白炽灯的光效约为10Lm/w,日光灯的光效约为40Lm/w。
2、灯光源的颜色特性1)等光源的颜色作为照明光源,除了要求高的发光效率外,还要求它发出的光具有良好的颜色,光源的颜色有两方面的含义;A、一是指人眼直接观察光源时所看到的颜色,称为光源的色表。
B、二是指光源的照射到物体上所产生的客观效果。
2)光源的显色性人工光源照射到物体上时能确定物体色的可见度的特性,称为这个光源的显色性。
A)如果各色物体受照射的效果和标准光源(黑体或标准昼光)照射时一样,则认为该光源的显色性好(显色指数高);B)反之,如果物体在受照射后颜色失真,则该光源的显色性差(显色指数低)。
根底知识
一般照明也称为“背景照明〞或者“环境照明〞,是一个照明规划的根底,指的是充满房间的非定向照明,为空间房间中所有活动创造一个普遍充足的照明根底。
重点照明也称“装饰照明〞是指定向照射空间的某一特殊物体或区域,以引起注意的照明方式。
它通常被用于强调空间的特定部件或陈设,例如建筑要素、构架、衣厨、收藏品、装饰品及艺术品等。
焦点照明也称“任务照明〞,它是一种照明的定向照明,提供适合于完成于特殊活动,如阅读、写作、做游戏或工艺劳动的照明。
它创造一个吸引我们注意了力的亮点,告诉我们该看什么,或把我们的视点确定在空间的重要元素或活动中心上。
照明的根本概念
光色的应用
推荐照度范围。
LED照明培训资料一、LED 照明的基本概念LED 即发光二极管,是一种能够将电能直接转化为光能的半导体器件。
与传统的白炽灯泡和荧光灯管相比,LED 具有诸多显著的优点。
LED 照明的核心优势在于其高效节能。
LED 灯具能够将大部分电能转化为光能,而传统照明方式往往会有大量的能量以热能形式散失。
这意味着使用 LED 照明可以显著降低能源消耗,为节能减排做出重要贡献。
LED 还具有超长的使用寿命。
一般来说,LED 灯具的使用寿命可达数万小时,远远超过传统照明设备。
这不仅减少了频繁更换灯具的麻烦和成本,也降低了废弃物的产生,对环境更加友好。
此外,LED 照明具有出色的显色性,能够更真实地呈现物体的颜色,提供更好的照明效果。
同时,它具有快速启动、无闪烁、体积小、坚固耐用等特点,使其在各种照明场景中得到广泛应用。
二、LED 照明的工作原理要理解 LED 照明,首先需要了解其工作原理。
LED 是由半导体材料制成的,其核心结构包括一个 P 型半导体和一个 N 型半导体。
当在LED 两端施加正向电压时,电子从 N 区注入 P 区,空穴从 P 区注入 N区。
电子和空穴在 PN 结处复合,释放出能量,这些能量以光子的形式发射出来,从而产生光。
LED 发出的光的颜色取决于半导体材料的能隙宽度。
不同的材料和掺杂浓度可以制造出发出不同颜色光的 LED,从红外光到紫外光,涵盖了整个可见光光谱范围。
三、LED 照明产品的分类1、按用途分类室内照明:如 LED 吸顶灯、LED 筒灯、LED 射灯、LED 面板灯等,主要用于家庭、办公室、商场等室内场所的照明。
户外照明:如 LED 路灯、LED 投光灯、LED 景观灯等,用于道路、广场、公园等户外环境的照明。
特殊照明:如 LED 汽车灯、LED 舞台灯、LED 医疗照明等,针对特定领域和特殊需求的照明。
2、按封装形式分类直插式 LED:早期常见的封装形式,通常用于指示灯和简单的照明应用。

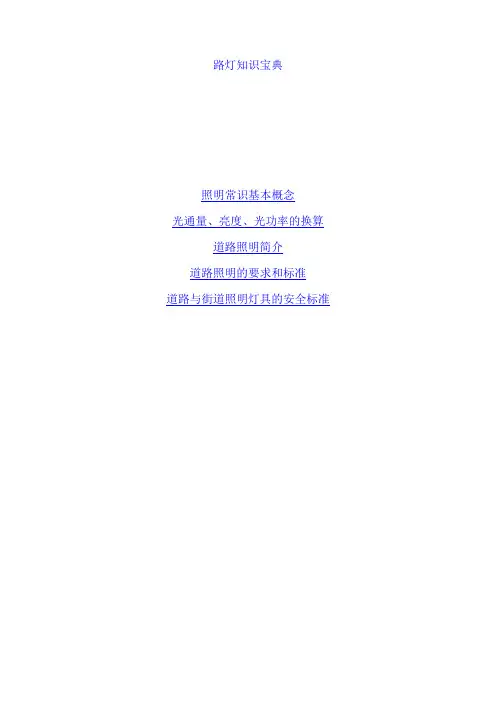

路灯知识宝典照明常识基本概念光通量、亮度、光功率的换算道路照明简介道路照明的要求和标准道路与街道照明灯具的安全标准照明常识基本概念照明常识基本概念一、照明术语名称符号单位说明光通量Φ流明LM 发光体每秒钟所发出的光量之总合,即发光量光强I坎德拉Cd 发光体在特定方向单位立体角内所发射的光通量照度E勒克斯Lx 发光体照射在被照物体单位面积上的光通量平均寿命H小时指一批灯泡点灯之百分之五十的数量损坏不亮时的小时数经济寿命H小时在同时考虑灯泡的损坏以及光束输出衰减的状况下,其综合光束输出至一特定比例的小时数。
此比例用于室外的光源为百分之七十,用于室内的光源如日光灯则为百分之八十。
色温度K色温度是以绝对温度K(kevin)来表示,乃是将一标准黑体(例如铁)加热,温度升高至某一程度时颜色开始由红->浅红->橙黄->白->蓝白->蓝,逐渐改变,利用这种光色变化的特征,某光源的光色与黑体在某一温度下呈现的光色相同时,我们将黑体当时的绝对温暖称为该光源的色温度。
色温度在3000K以下,光色就开始有偏红的现象,给人一种温暖的感觉。
色温度超过5000K,颜色则偏向蓝色,给人一种清冷的感觉。
显色性Ra光源对物体颜色呈现的程度称为显色性,也就是颜色逼真的程度,显色性高的光源对颜色的再现较好,我们所看到的颜色也就较接近的自然原色,显色性低的光源对颜色的再现较差,我们所看到的颜色偏差也较大。
光源效率Lm/W光源效率(Lm/w)=流明(Lm)/耗电量(w)眩光视野内有亮度极高的物体过强烈的亮度对比,则可以造成视觉不舒适,称为眩光。
眩光非为失能性眩光和不舒适性眩光,眩光是影响质量的重要因素。
二、主要光源的技术指标光源种类光效(Lm/W)显色指数Ra色温(K)平均寿命(小时)白炽灯泡1510028001000石英卤素灯1510030002000-3000SL灯50852700/50008000高压汞灯50453300/43006000普通日光灯7070全系列80008000-12000 PL型灯管85852700/3000/35004000/5000/5300金属卤化物灯75-9565-923000/4500/56006000-20000三基色日光灯9680-98全系列10000高压钠灯12023/60/901950/2200/250024000低压钠灯20044170028000QI灯70853000/400080000三、户外照明的基本概念1、亮度:L亮度是指观察者受到的某个表面的明亮程度,单位是坎德拉/平方米(cd/m2)。
建筑照明基本概念建筑照明是指在建筑物内外使用光源和灯具,以满足建筑物使用需求的一种技术和方法。
它不仅仅是提供光线,还能够影响建筑物的空间感、舒适度和氛围。
下面将介绍一些建筑照明的基本概念。
照明类型自然光自然光照明是通过利用建筑的窗户和天窗等来引入自然光进入室内。
这种照明方式可以提供自然、柔和的光线,并能够节约能源。
人工光人工光照明是通过使用灯具来提供照明效果。
常见的人工光源包括白炽灯、荧光灯、LED灯等。
人工照明可以根据需要调节光线的亮度和色温,以满足不同场景的要求。
背景光背景光是用来增加建筑物整体的亮度和氛围的光线。
背景光可以通过在建筑物的墙壁、地板或天花板上设置灯具来实现。
它可以使建筑物的空间感更加开阔,增强建筑物的整体视觉效果。
重点光重点光是用来突出建筑物内部或外部特定物体或区域的光线。
通过灯具的聚焦和定向,重点光可以将注意力引导到特定的区域,突出重点元素。
例如,在画廊中使用重点光来照亮艺术品。
照明设计原则均衡性照明设计应该保持整体的均衡性,避免局部过亮或过暗的情况。
均衡的照明可以使建筑物的各个区域在视觉上更加和谐。
色彩照明设计应该考虑使用不同的色彩。
不同的色彩可以给人不同的感受和情绪。
例如,使用暖色调可以创造温暖和舒适的氛围,而使用冷色调可以创造清新和凉爽的感觉。
节能照明设计应该考虑节能的原则,以确保有效利用能源。
一些节能的方法包括使用高效能的照明设备和灯具、合理控制光线的亮度等。
防眩光照明设计应避免产生眩光,以确保人们的视觉舒适度。
对于容易产生眩光的区域,可以采用合适的灯具和遮蔽措施进行处理。
总结建筑照明是一项复杂而重要的技术和方法,它不仅仅是提供光线的功能,还能够影响建筑物的整体形象和用户体验。
在进行建筑照明设计时,需要考虑各种照明类型、均衡性、色彩、节能和眩光等方面的因素。
只有综合考虑这些因素,才能设计出满足需求、舒适宜人的照明方案。
楼宇自动化第三章楼宇照明系统(第1-4节)课堂笔记及练习题主题:第三章楼宇照明系统(第1-4节)学习时间:2017年4月17日—4月23日内容:第三章楼宇照明系统这周我们将学习第三章中的第1-3节,主要了解照明系统的基本概念、照明种类、光源种类、照明的计算,对下周学习照明计算打下基础。
第一节照明系统概述1.照明种类正常照明(Normal Lighting):在自然采光不足或夜间,提供必要的照度,满足人们生产、生活正常进行而采用的照明系统。
事故照明(Emergency Lighting):工作照明因事故而中断时,暂时工作或人员疏散用照明。
警卫值班照明(On-duty Lighting):重要场所,如值班室、警卫室、门房等地方所设的照明。
障碍照明(Obstacle Lighting):置于高大建筑物的顶部,作为飞行障碍标志的照明。
彩灯和装饰照明(Decorative Lighting):建筑物轮廓线上,彰显建筑物的艺术造型,以营造氛围。
2.照明设计步骤一般,照明系统按照如下步骤进行设计。
1)考虑照明方式、种类和照度标准照明方式可分为一般照明、局部照明、混合照明。
一般照明是指在整个场所或场所的某个部分照度基本均匀的照明方式。
局部照明是指局限在工作部位的固定或者移动的照明方式。
当局部需要高照度并对照射方向有要求,这样的场所常采用局部照明。
混合照明是指一般照明与局部照明共同组合的照明方式。
其中,一般照明不低于20勒克斯。
照明的种类可分为正常照明、事故照明、警卫值班照明、障碍照明、彩灯和装饰照明。
照度标准对于住宅建筑起居室来说,常设为30-75勒克斯。
办公建筑照度标准一般设为75-200勒克斯。
绘图室一般在300-500勒克斯。
国外的照度标准要比我国的高,而且照度标准也不是绝对的,应该根据实际情况进行调整。
2)确定光源及灯具类型,并进行布置3)照度计算并确定光源的安装功率4)确定照明的配电系统5)导线型号、规格、敷设方式6)智能照明控制系统7)照明平面布置图及主要设备及材料清单等3.电光源介绍电光源主要性能指标有光通量(luminous)、照度(illuminance)、光源发光效率(luminous efficacy)、显色性(colour rendering)、显色指数(colour redering index)、色温(colour temperature)、眩光(glare)。
建筑照明基本概念建筑照明是指在建筑物内外使用光源和灯具来照明的技术和实践。
它在建筑设计中起着至关重要的作用,既能提供基本照明,又能增强建筑的美感和功能性。
本文将介绍建筑照明的一些基本概念,包括照明设计的目标、光源的选择和灯具的布置。
照明设计目标建筑照明设计的目标是提供足够的光照,以满足人们在建筑物内外的视觉需求。
合理的照明设计应该考虑以下几个方面:- 亮度:根据使用场所的需求确定适当的亮度水平,确保人们能够清晰地看到周围的环境和物体。
- 色彩:选择合适的光源和灯具,以保持被照明物体的真实色彩。
- 均匀度:在整个照明区域内均匀地分布光照,避免出现明暗差异。
- 节能:通过合理的照明设计和使用高效能的光源和灯具,减少能源的消耗。
光源选择常见的建筑照明光源包括白炽灯、荧光灯和LED灯等。
选择合适的光源应考虑以下几个因素:- 亮度:光源的亮度要适应使用场所的需求,例如某些场所需要较高亮度的光源。
- 色温:不同的场所和环境所需的色温也不同,一般可选择较暖色调的光源适用于居住区,而较冷色调的光源适用于办公区或商业区。
- 色彩还原指数(CRI):CRI表示光源还原物体颜色的能力,一般选择CRI较高的光源。
灯具布置灯具的布置是照明设计中重要的一环,它能够影响光线的分布和照明效果。
以下是一些常见的灯具布置方式:- 直接照明:将灯具直接安装在需要照明的区域上方,产生明亮而集中的光线,适用于需要高亮度的场所。
- 间接照明:通过将灯具安装在墙壁或天花板上,使光线反射出来,产生柔和的间接光,适用于创造温馨和舒适的氛围。
- 聚光照明:通过使用聚光灯或射灯来突出某个特定的区域或物体,创造对焦和夺目的效果。
- 装饰照明:通过使用不同色彩、形状和材质的灯具,将建筑物本身作为艺术品进行照明,增强其美感和表现力。
结论建筑照明是建筑设计中不可或缺的一部分。
通过合理的照明设计,我们能够提供舒适的光照环境,同时增强建筑的美感和功能性。
在选择光源和灯具时,应该考虑亮度、色彩和色温等因素。
