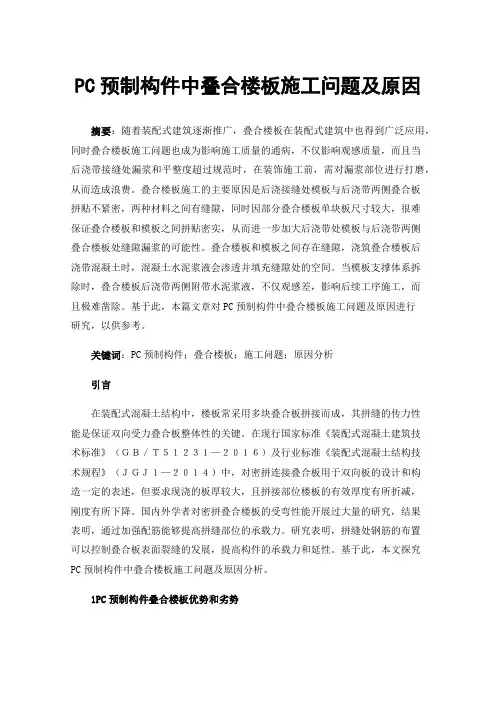

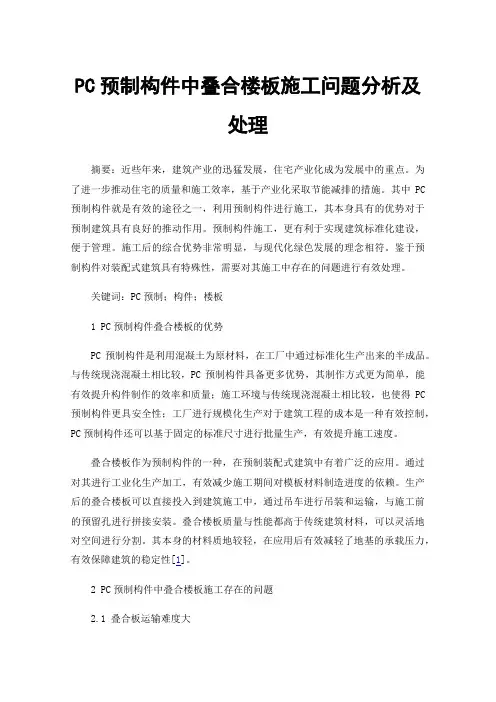

PC预制构件中叠合楼板施工问题及原因摘要：随着装配式建筑逐渐推广，叠合楼板在装配式建筑中也得到广泛应用，同时叠合楼板施工问题也成为影响施工质量的通病，不仅影响观感质量，而且当后浇带接缝处漏浆和平整度超过规范时，在装饰施工前，需对漏浆部位进行打磨，从而造成浪费。
叠合楼板施工的主要原因是后浇接缝处模板与后浇带两侧叠合板拼贴不紧密，两种材料之间有缝隙，同时因部分叠合楼板单块板尺寸较大，很难保证叠合楼板和模板之间拼贴密实，从而进一步加大后浇带处模板与后浇带两侧叠合楼板处缝隙漏浆的可能性。
叠合楼板和模板之间存在缝隙，浇筑叠合楼板后浇带混凝土时，混凝土水泥浆液会渗透并填充缝隙处的空间。
当模板支撑体系拆除时，叠合楼板后浇带两侧附带水泥浆液，不仅观感差，影响后续工序施工，而且极难凿除。
基于此，本篇文章对PC预制构件中叠合楼板施工问题及原因进行研究，以供参考。
关键词：PC预制构件；叠合楼板；施工问题；原因分析引言在装配式混凝土结构中，楼板常采用多块叠合板拼接而成，其拼缝的传力性能是保证双向受力叠合板整体性的关键。
在现行国家标准《装配式混凝土建筑技术标准》（ＧＢ／Ｔ５１２３１—２０１６）及行业标准《装配式混凝土结构技术规程》（ＪＧＪ１—２０１４）中，对密拼连接叠合板用于双向板的设计和构造一定的表述，但要求现浇的板厚较大，且拼接部位楼板的有效厚度有所折减，刚度有所下降。
国内外学者对密拼叠合楼板的受弯性能开展过大量的研究，结果表明，通过加强配筋能够提高拼缝部位的承载力。
研究表明，拼缝处钢筋的布置可以控制叠合板表面裂缝的发展，提高构件的承载力和延性。
基于此，本文探究PC预制构件中叠合楼板施工问题及原因分析。
1PC预制构件叠合楼板优势和劣势PC预制构件的原材料以混凝土为主，是经过工厂生产的标准化半成品，相较于传统现浇混凝土而言，PC预制构件优势较为明显，制作工艺和流程简单，可以显著提升PC预制构件效率与质量。
有别于传混凝土，PC预制构件安全性更高，工厂规模化生产可以有效降低产品成本，按照标准尺寸批量生产，加快施工速度。
第3卷第3期2021年3月智能建筑与工程机械Intelligent Building and Construction MachineryVol.3No.3Mar2021智能建筑与设计施工装配式建瞬构中的叠合板施工技术分析翟石峰(北部战区海军保障部直属保障队，山东青岛266000)摘要：社会经济的发展及城市化进程的推进，极大地促进了建筑工程的进步，尤其是装配式建筑结构，在提高施工效率的同时满足绿色、节能的要求。
基于此•，本文对装配式建筑结构中较为常见的叠合板施工技术优势、要点和应用进行分析,以期促进装配式建筑结构施工技术的普及与应用。
关键词：装配式建筑；叠合板施工技术；支撑体系中图分类号：TU756文献标识码：A文章编号：2096-6903(2021)03-0025-030引言随着国家对绿色建筑、节能减排施工技术重视程度的加深，装配式建筑结构的应用范围越发广泛。
叠合板施工技术作为此类建筑结构中最为常见的技术之一，通过合理使用该际能够为施工现场环境、建筑质量提供保障。
1装配式建筑结构中叠合板施工技术的优势装配式建筑结构本就具有极强的环保意义，而叠合板施工技术的使用能够进一步保证建筑现场及周边环境的良好性能，降低施工成本，缩短施工周期。
其优势主要体现在:第一，叠合板施工技术的使用能够通过提高施工效率的方式缩短施工周期，并降低施工成本。
在装配式建筑结构施工过程中，所需的叠合板基本在供应厂商处已经完成了规格等基础项目的施工，无需在施工现场对其进行处理，直接拼装使用即可，有效提高了施工效率。
而传统工序的省略能够有效避免在施工现场开展模板和支撑等工作，进而有效降低施工现场的成本支出，同时,工作量的减少使得所需工人数量一同降低，为此，人力成本也会得到有效缩减，进一步降低工程成本[1]o 第二，技术整体较为简单，能够为建筑工程质量以及施工现场周边环境提供保障。
不同于以往传统的混凝土浇筑以及钢筋绑扎等施工作业，装配式建筑结构中的叠合板施工技术整体操作较为简单，在实际施工过程中不易出现质量问题。

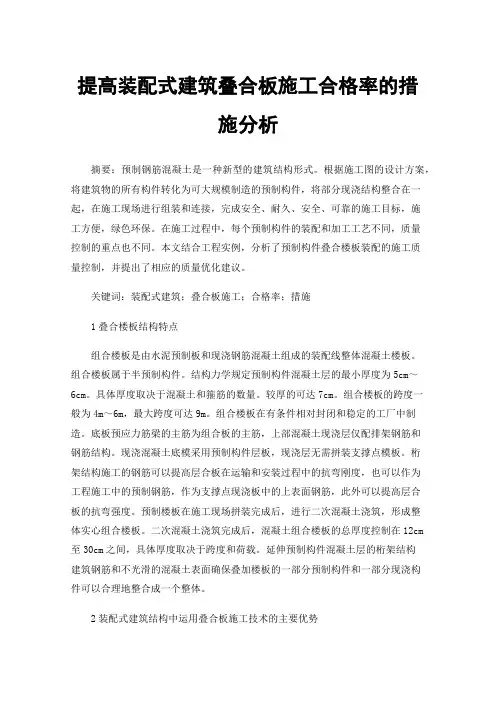

提高装配式建筑叠合板施工合格率的措施分析摘要：预制钢筋混凝土是一种新型的建筑结构形式。
根据施工图的设计方案，将建筑物的所有构件转化为可大规模制造的预制构件，将部分现浇结构整合在一起，在施工现场进行组装和连接，完成安全、耐久、安全、可靠的施工目标，施工方便，绿色环保。
在施工过程中，每个预制构件的装配和加工工艺不同，质量控制的重点也不同。
本文结合工程实例，分析了预制构件叠合楼板装配的施工质量控制，并提出了相应的质量优化建议。
关键词：装配式建筑；叠合板施工；合格率；措施1叠合楼板结构特点组合楼板是由水泥预制板和现浇钢筋混凝土组成的装配线整体混凝土楼板。
组合楼板属于半预制构件。
结构力学规定预制构件混凝土层的最小厚度为5cm～6cm。
具体厚度取决于混凝土和箍筋的数量。
较厚的可达7cm。
组合楼板的跨度一般为4m～6m，最大跨度可达9m。
组合楼板在有条件相对封闭和稳定的工厂中制造。
底板预应力筋梁的主筋为组合板的主筋，上部混凝土现浇层仅配排架钢筋和钢筋结构。
现浇混凝土底模采用预制构件层板，现浇层无需拼装支撑点模板。
桁架结构施工的钢筋可以提高层合板在运输和安装过程中的抗弯刚度，也可以作为工程施工中的预制钢筋，作为支撑点现浇板中的上表面钢筋，此外可以提高层合板的抗弯强度。
预制楼板在施工现场拼装完成后，进行二次混凝土浇筑，形成整体实心组合楼板。
二次混凝土浇筑完成后，混凝土组合楼板的总厚度控制在12cm至30cm之间，具体厚度取决于跨度和荷载。
延伸预制构件混凝土层的桁架结构建筑钢筋和不光滑的混凝土表面确保叠加楼板的一部分预制构件和一部分现浇构件可以合理地整合成一个整体。
2装配式建筑结构中运用叠合板施工技术的主要优势2.1缩短施工时间在早期阶段，大多数层合板已经在工业厂房内基本加工，因此只需在施工现场铺设大量建筑钢筋，无需再次加工层合板，这样可以使施工的整体步骤更加方便、快捷，从而减少施工时间。
此外，与传统方法相比，层合板的加工一般在工厂内完成，因此季节、气候等因素造成的危害较小。
装配式混凝土建筑技术——叠合楼板混凝土叠合楼板技术是指将楼板沿厚度方向分成两部分，底部是预制底板，上部后浇混凝土叠合层。
配置底部钢筋的预制底板作为楼板的一部分，在施工阶段作为后浇混凝土叠合层的模板承受荷载，与后浇混凝土层形成整体的叠合混凝土构件。
1.混凝土叠合楼板分类按具体受力状态混凝土叠合楼板按具体受力状态，分为单向受力和双向受力叠合板。
预制底板按有无外伸钢筋可分为“有胡子筋”和“无胡子筋”。
拼缝按照连接方式可分为分离式接缝（即底板间不拉开的“密拼”）和整体式接缝（底板间有后浇混凝土带）。
预制底板分类预制底板按照受力钢筋种类可以分为预制混凝土底板和预制预应力混凝土底板：预制混凝土底板采用非预应力钢筋时，为增强刚度目前多采用桁架钢筋混凝土底板。
预制预应力混凝土底板可为预应力混凝土平板和预应力混凝土带肋板、预应力混凝土空心板。
设计原则跨度大于3m时预制底板宜采用桁架钢筋混凝土底板或预应力混凝土平板，跨度大于6m时预制底板宜采用预应力混凝土带肋底板、预应力混凝土空心板，叠合楼板厚度大于180mm时宜采用预应力混凝土空心叠合板。
保证叠合面上下两侧混凝土共同承载、协调受力是预制混凝土叠合楼板设计的关键，一般通过叠合面的粗糙度以及界面抗剪构造钢筋实现。
施工阶段是否设置可靠支撑决定了叠合板的设计计算方法。
设置可靠支撑的叠合板，预制构件在后浇混凝土重量及施工荷载下，不至于发生影响内力的变形，按整体受弯构件设计计算。
无支撑的叠合板，二次成形浇筑混凝土的重量及施工荷载影响了构件的内力和变形，应按二阶段受力的叠合构件进行设计计算。
2.技术标准1.预制混凝土叠合楼板的设计及构造要求应符合国家现行标准《混凝土结构设计规范》GB50010、《装配式混凝土结构技术规程》JGJ1、《装配式混凝土建筑技术标准》GB/T51231的相关要求；预制底板制作、施工及短暂设计状况设计应符合《混凝土结构施工规范》GB 50066的相关要求；施工验收应符合《混凝土结构工程施工质量验收规范》GB50204的相关要求。
装配式叠合板专项施工方案2022年1月目录一、编制说明------------------------------------------------------------ 41.1编制目的------------------------------------------------------ 41.2编制依据------------------------------------------------------ 4二、工程概况------------------------------------------------------------ 52.1工程基本情况-------------------------------------------------- 5 2.2工程特点------------------------------------------------------ 5 2.3构件信息------------------------------------------------------ 62.4施工要求及技术保证条件---------------------------------------- 6三、 PC构件工厂制作方案------------------------------------------------- 93.1总生产工艺流程------------------------------------------------ 9 3.2PC构件制作设备 ---------------------------------------------- 10 3.3PC构件制作基本工作流程 -------------------------------------- 123.4PC模板工程 -------------------------------------------------- 14四、施工部署----------------------------------------------------------- 204.1现场道路、工业化构件堆场布置--------------------------------- 20 4.2塔吊布置及施工流程------------------------------------------- 224.3工业化区域预制构件分布及重量情况----------------------------- 22五、施工准备----------------------------------------------------------- 225.1技术及现场准备----------------------------------------------- 22 5.2人员准备（每个吊装班组）------------------------------------- 235.3仪器、材料准备（每个吊装班组）------------------------------- 23六、施工方法----------------------------------------------------------- 246.1工业化区域吊装工艺流程--------------------------------------- 24 6.2吊装工艺----------------------------------------------------- 25 6.3预制楼梯吊装------------------------------------------------- 276.4吊装注意事项------------------------------------------------- 28七、检查验收----------------------------------------------------------- 297.1测量验收----------------------------------------------------- 29 7.2预制构件质量验收--------------------------------------------- 30 7.3预制构件安装验收--------------------------------------------- 327.4支撑系统验收------------------------------------------------- 33八、安全保障措施------------------------------------------------------- 348.1组织保障----------------------------------------------------- 348.2技术保障措施------------------------------------------------- 39九、应急预案----------------------------------------------------------- 429.1目的--------------------------------------------------------- 42 9.2应急领导小组及其职责----------------------------------------- 42 9.3应急反应预案------------------------------------------------- 42一、编制说明1.1 编制目的根据现场实际施工需要，特编制本方案用于指导项目装配式构件供货和安装施工。
装配式建筑预制叠合楼板板带施工工法一、前言装配式建筑预制叠合楼板板带施工工法是一种先进的建筑施工技术，通过预制叠合楼板板带的方式，实现了建筑施工的高效、节能和环保。
该工法已经在实际工程中得到了广泛应用和验证，取得了很好的效果。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点装配式建筑预制叠合楼板板带施工工法具有以下特点：1. 高效快速：通过预制叠合楼板板带，可以大幅提高施工速度，减少工期，节省劳动力成本。
2. 节能环保：采用该工法可以减少传统建筑施工中的浪费和污染，对环境保护具有重要意义。
3. 精度高：采用工厂化生产和模块化设计，可以保证施工中楼板的精度和质量。
4. 耐久性好：预制叠合楼板板带的结构稳定，使用寿命长，能够有效保证建筑的安全和使用寿命。
5. 适应性广：适用于各种类型的建筑项目，包括公共建筑、住宅、商业建筑等。
三、适应范围装配式建筑预制叠合楼板板带施工工法适用于多种建筑项目，尤其适用于大型和高层建筑。
其适应范围包括但不限于：1. 公共建筑项目：如学校、医院、体育馆等。
2. 住宅项目：包括单体住宅、高层住宅等。
3. 商业建筑项目：如购物中心、写字楼、酒店等。
4. 工业建筑项目：包括工厂、仓库等。
四、工艺原理装配式建筑预制叠合楼板板带施工工法的理论基础是将楼板分为多个预制构件，通过铺设和叠合来完成构件之间的连接。
具体的工艺原理包括：1. 设计与制造：根据建筑设计要求，制定楼板的生产方案，进行模板制作、预应力施工等。
2. 运输与装卸：将预制好的楼板板带运输到现场，进行装卸。
3. 组装与施工：按照楼层顺序进行组装与施工，采用半干法接头连接板材。
4. 搭接与叠合：通过搭接连接楼板板带，形成整体结构，利用预应力钢筋使其受力均衡。
5.精细加工与表面处理：对楼板板带进行精细加工和表面处理，保证楼板的精度和质量。
装配式建筑预制叠合楼板施工方法1 施工工艺预制叠合板施工工艺如下：基层清理→弹线处理→支撑体系安装→预制叠合板底板吊装→预制叠合板底板调整→预制叠合板底板拼缝→机电管线敷设→叠合板钢筋绑扎及埋件安装→预留洞口支模→检查验收→叠合层混凝土浇筑→叠合层混凝土养护→拼缝模板及板底支撑拆除。
2 施工准备根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号，根据施工图纸，弹出叠合板的水平及标高控制线，同时对控制线进行复核。
各栋号叠合板吊装顺序如下图所示。
12-1#/12-3#楼预制板吊装顺序布置图图5-7-2-1 12-1#、12-3#楼预制板吊装顺序布置图图5-7-2-2 12-2#、12-4#楼预制板吊装顺序布置图图5-7-2-3 12-5#楼预制板吊装顺序布置图3 弹线处理当支承墙体现浇时，为便于控制安装标高，将剪力墙墙体浇筑超过叠合板安装底标高20mm，在预制叠合板底板安装前，在墙体弹叠合板预制板底标高线，根据安装需要采用角磨机将顶部超高部位切割掉，切割形成安装基面。
当支承剪力墙为预制构件时，在叠合板安装前检查预制墙体标高是否符合要求。
图5-7-3-1 预制叠合板就位弹线示意图1 图5-7-3-2 预制叠合板就位弹线示意图24 顶板支撑体系叠合板支撑采用独立支撑模板体系和轮扣架支撑模板体系两种。
独立支撑模板体系(1) 独立支撑模板体系可最大限度的减少架料及木模板的使用量。
(2) 顶板独立支撑模板体系有独立钢支柱、三角稳定架、几字形钢框木梁等组成。
(3) 顶板独立支撑及托架调至相应标高，上方放置的龙骨(可周转使用的“托梁”)间距根据设计要求不得大于1800 mm，沿长边方向布置，每道两个支撑，每个支撑距离叠合板边不大于400 mm。
预制叠合板支撑体系距墙体间距为450 mm~500 mm 之间。
支撑拆除时保留支撑不得少于2层。
对12-1#、12-3#楼的35户型，每叠合板布置6根独立钢支撑。
预制装配式结构及叠合板安装施工要点摘要：我国经济水平和科技水平的快速发展，施工过程中往往只关注了进度、成本控制,却忽略了质量方面的控制。
由于施工较为粗犷,施工技术及工艺参差不齐,出现很多质量隐患,甚至会影响结构安全。
本文针对预制装配式结构叠合板安装施工技术进行详细描述,并提供细节做法的深化方案和措施,大大提高了施工质量及技术措施,保证了装配式构件与现浇结构连接的紧密性、安全性,进而保证了结构安全。
关键词：图纸深化；叠合板吊装；后浇带引言装配整体式混凝土结构的应用比例越来越高，在未来有着逐步取代传统现浇混凝土结构的趋势。
这是在政府主导下的产业升级，有利于降低建筑行业的劳动密集程度，符合绿色建筑的发展趋势。
在钢筋桁架混凝土叠合板设计时，要综合考虑生产、运输、吊装及施工各个环节的因素，选择合适的钢筋桁架型号及钢筋排布方式，合理确定叠合板的拆分方案，充分发挥装配式建筑的优势。
1装配式建筑叠合楼板的板厚构成在装配式建筑工程中，装配式叠合楼板是最常见的建造技术之一。
然而，采用叠合板的装配式建筑普遍存在楼板施工过程中浇筑超厚的问题。
通过现场调研及理论分析可知，装配式叠合楼板的板厚主要由叠合板的实际厚度、电气管线敷设需求厚度、钢筋布置需求厚度、钢筋与管线和装配式叠合板三者之间的空隙、钢筋保护层厚度5个部分组成。
在实际生产及施工过程中，装配式叠合板的实际厚度和钢筋桁架高度超高是导致装配式叠合楼板超厚的主要原因。
2装配式建筑叠合板施工2.1叠合板的制作、设计装配式建筑方式在开工前需要结合设计的楼面板（根据用户需求决定加装与否）、剪力墙等结构规格，对所有构件进行单个的准备。
其次，针对不同的建筑施工条件需要对叠合板进行不同规格的设计，设计过程中必须保障长度尺寸的精确（基于运输、施工的操作，设计叠合板长度不得超过5m）、厚度（市面上多件两种规格60*70mm2、60*80mm2，基于后续浇筑混凝土环节考虑厚度不得小于60mm）、质量的安全可靠性（一般单块质量不可高于2t），其中针对叠合办厚度需要考虑装修等级，根据施工中管线数量多少，适当调整板厚。
装配式建筑预制构件吊装专项施工方案编制：审核：审批：目录一、工程概况 (2)二、编制依据 (2)三、施工重点难点 (2)四、吊装部署 (3)第一节总体作业流程 (3)第二节吊车选型 (4)第三节施工段划分及吊装安排 (5)五、预制构件安装方法 (6)第一节预制框架柱安装 (6)第二节预制墙板安装 (7)第三节预制叠合梁安装 (8)预制叠合板安装 (9)六、预制构件安装施工质量标准及控制措施 (10)七、成品保护措施 (11)出厂保护 (11)现场堆放 (11)八、安全文明施工及环境保护 (12)安全措施 (12)环保措施 (13)一、工程概况预制装配技术拟采用如下：1）预制框架柱2）预制叠合梁3）预制叠合楼板4）预制外墙板5) 预制挑板、斜板、女儿墙预制柱、预制外墙板竖向连接采用灌浆套筒，墙板与叠合板、叠合梁与叠合板连接采用现浇连接；以上预制构件均在构件厂预制完成，运至现场吊装、拼接，混凝土结构部分现场浇筑连接节点及叠合层形成等同于现浇结构的受力体系。
质量要求：符合国家现行相关验收标准，验收合格。
二、编制依据1、装配式别墅工程施工招标文件及工程量清单。
2、本工程施工图。
3、建设单位提供的其他工程有关资料及现场实地踏勘情况。
4、我公司近年来施工的类似工程的经验。
5、我公司机械、人员、技术的情况和资源的调配能力。
6、国家和行业现行施工规范及验收规范、技术规程、标准以及成都市关于建筑施工管理的有关规定。
(1)、工业化建筑评价标准（GB/T51129-2015）(2)、装配式混凝土结构技术规程（JGJ1-2014）；(3)、混凝土结构工程施工质量验收规范（GB50204-2015）；三、施工重点难点1、甲方提供的施工场地狭窄，且建筑物靠里一侧场地为回填土，只有靠高层住宅楼一侧可作为吊装场地，变相增加了构件吊装吊车的作业半径，给构件吊装带来了较大难度。
在吊车选型时考虑加大作业半径解决该问题2、在吊装时应重点注意构件在安装过程中因不合理受力造成损伤、破坏或高空滑落，吊装过程严格遵守施工安全规定，安全员必须现场监督。
