吸附式制冷一、吸附式制冷工作原理吸附式制冷是通过吸附剂在较低的温度下(一般为当地气温)吸附制冷剂,在较高的温度下脱附制冷剂,通过吸附脱附循环来实现。

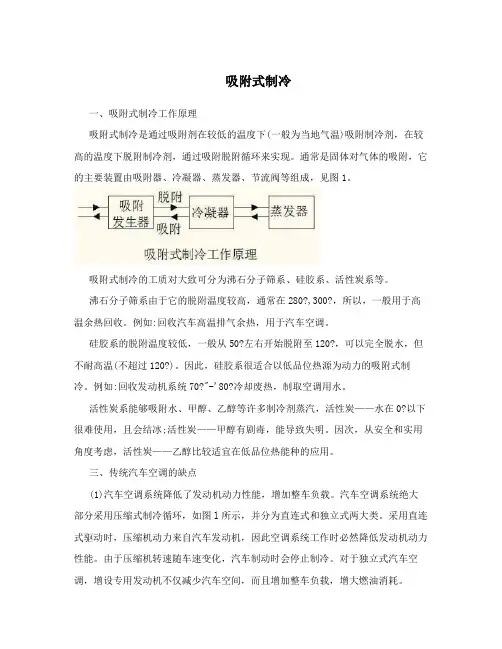

通常是固体对气体的吸附,它的主要装置由吸附器、冷凝器、蒸发器、节流阀等组成,见图1。
吸附式制冷的工质对大致可分为沸石分子筛系、硅胶系、活性炭系等。
沸石分子筛系由于它的脱附温度较高,通常在280?,300?,所以,一般用于高温余热回收。
例如:回收汽车高温排气余热,用于汽车空调。
硅胶系的脱附温度较低,一般从50?左右开始脱附至120?,可以完全脱水,但不耐高温(不超过120?)。
因此,硅胶系很适合以低品位热源为动力的吸附式制冷。
例如:回收发动机系统70?"-'80?冷却废热,制取空调用水。
活性炭系能够吸附水、甲醇、乙醇等许多制冷剂蒸汽,活性炭——水在0?以下很难使用,且会结冰;活性炭——甲醇有剧毒,能导致失明。
因次,从安全和实用角度考虑,活性炭——乙醇比较适宜在低品位热能种的应用。
三、传统汽车空调的缺点(1)汽车空调系统降低了发动机动力性能,增加整车负载。
汽车空调系统绝大部分采用压缩式制冷循环,如图l所示,并分为直连式和独立式两大类。
采用直连式驱动时,压缩机动力来自汽车发动机,因此空调系统工作时必然降低发动机动力性能。
由于压缩机转速随车速变化,汽车制动时会停止制冷。
对于独立式汽车空调,增设专用发动机不仅减少汽车空间,而且增加整车负载,增大燃油消耗。
(2)汽车空调系统制冷剂污染环境。
目前,汽车空调系统制冷剂主要采用R134a。
1996年以前的汽车空调制冷剂多用R12,该制冷剂对臭氧层破坏严重,我国已于2010年全面完成了CFc类工质的替代。
R134作为R12的替代产物,虽然不破坏臭氧层但其全球变暖潜值为1300。
到2017年,欧盟将禁止新生产的汽车空调使用G形P值大于150的制冷剂。
因此,研究开发利用汽车余热和可再生能源驱动的汽车空调系统,是汽车空调技术发展与进步的必然要求。

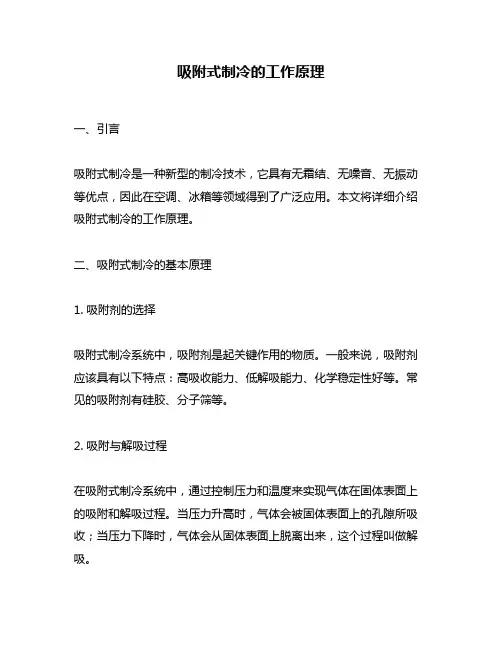

吸附式制冷的工作原理一、引言吸附式制冷是一种新型的制冷技术,它具有无霜结、无噪音、无振动等优点,因此在空调、冰箱等领域得到了广泛应用。
本文将详细介绍吸附式制冷的工作原理。
二、吸附式制冷的基本原理1. 吸附剂的选择吸附式制冷系统中,吸附剂是起关键作用的物质。
一般来说,吸附剂应该具有以下特点:高吸收能力、低解吸能力、化学稳定性好等。
常见的吸附剂有硅胶、分子筛等。
2. 吸附与解吸过程在吸附式制冷系统中,通过控制压力和温度来实现气体在固体表面上的吸附和解吸过程。
当压力升高时,气体会被固体表面上的孔隙所吸收;当压力下降时,气体会从固体表面上脱离出来,这个过程叫做解吸。
3. 热量传递在制冷过程中,热量需要被传递到外部环境中去。
吸附式制冷系统中,热量传递主要通过两种方式:一是通过吸附剂和气体之间的热传导;二是通过吸附剂和外部环境之间的热传导。
三、吸附式制冷的工作流程1. 吸附过程在吸附过程中,吸附剂会从低压区域向高压区域移动,同时吸收气体。
当气体被完全吸收后,压力达到最高点。
2. 膨胀过程在膨胀过程中,气体会从高压区域向低压区域移动,同时释放出来。
这个过程需要消耗一定的能量。
3. 冷却过程在冷却过程中,气体会被冷却到低温状态。
此时,气体的温度会比外界环境低很多。
4. 解吸过程在解吸过程中,低温下的气体会被重新释放出来,并且被带回到高压区域。
这个过程需要消耗一定的能量。
四、总结综上所述,吸附式制冷技术是一种新型的制冷技术,在空调、冰箱等领域得到了广泛应用。
吸附式制冷的基本原理是通过控制压力和温度来实现气体在固体表面上的吸附和解吸过程,同时通过热量传递实现制冷效果。
了解吸附式制冷的工作原理,对于我们更好地使用这种新型技术具有重要意义。
吸附式制冷的工作原理引言随着人们对环保和节能的关注度不断提高,制冷技术也在不断发展。
吸附式制冷作为一种新兴的制冷技术,因其高效节能和环保的特点受到了广泛的关注。
本文将详细介绍吸附式制冷的工作原理。
概述吸附式制冷是利用吸附剂的吸附和脱附作用实现制冷的一种技术。
与传统的蒸发制冷相比,吸附式制冷具有更高的能效和更低的环境污染。
工作原理吸附式制冷的工作原理可以分为吸附过程、解吸过程和再生过程三个阶段。
吸附过程1.蒸发器:在吸附剂中加热制冷剂,使其转化为气态。
2.吸附器:制冷剂被吸附在吸附剂表面,释放出热量,从而冷却吸附器。
3.冷凝器:通过外部冷却介质使制冷剂重新凝结成液态。
解吸过程1.加热器:吸附剂在加热作用下释放出吸附的制冷剂。
2.蒸发器:制冷剂重新蒸发成气态。
再生过程1.再生器:通过加热过程将吸附剂中的吸附剂脱附,使吸附剂恢复到初始状态。
优点和应用优点1.高效节能:吸附式制冷利用吸附剂的吸附和脱附过程实现制冷,不需要额外的能量供应,大大节约了能源消耗。
2.环保:吸附剂一般选用天然气或环保材料,不会对环境造成污染。
3.稳定性好:吸附剂的选择多样,可以根据不同的工况选择合适的吸附剂,提高系统的稳定性。
应用1.家用制冷:吸附式制冷可以应用在家用制冷领域,如冰箱、空调等,实现高效节能的制冷效果。
2.工业制冷:吸附式制冷可以应用在工业制冷领域,如化工、食品等,满足不同行业的制冷需求。
3.新能源利用:吸附式制冷可以结合太阳能等新能源利用,实现绿色制冷。
前景展望吸附式制冷作为一种高效节能、环保的制冷技术,具有广阔的发展前景。
随着科技的不断进步和人们对环保的追求,吸附式制冷将在未来得到更广泛的应用。
结论吸附式制冷是一种利用吸附剂的吸附和脱附过程实现制冷的技术。
其工作原理包括吸附过程、解吸过程和再生过程三个阶段。
吸附式制冷具有高效节能、环保和稳定性好的优点,在家用制冷、工业制冷和新能源利用等领域具有广阔的应用前景。
吸附式制冷的制冷原理吸附式制冷是一种利用吸附剂对气体份子进行吸附和脱附的原理来实现制冷的技术。
该技术主要应用于低温制冷和低温储能领域。
一、吸附式制冷的基本原理吸附式制冷系统由吸附器、脱附器、蒸发器和冷凝器等组成。
其中,吸附器和脱附器是吸附剂的主要工作区域,蒸发器和冷凝器则是制冷循环的关键部份。
在吸附式制冷系统中,吸附剂是一个关键的组成部份。
吸附剂通常是一种多孔材料,具有高表面积和良好的吸附性能。
常见的吸附剂有活性炭、份子筛和金属有机骨架材料等。
制冷过程中,吸附剂首先处于吸附状态。
当制冷剂通过吸附器时,吸附剂的孔隙结构会吸附制冷剂中的气体份子。
此时,吸附剂会释放出吸附剂内部的热量,使制冷剂的温度降低。
然后,吸附剂将制冷剂输送到脱附器中。
在脱附器中,吸附剂经过加热,释放出吸附剂中吸附的制冷剂份子。
这个过程称为脱附。
脱附过程中,吸附剂会吸收外部的热量,使制冷剂的温度升高。
然后,制冷剂再次进入吸附器,循环进行吸附和脱附过程,从而实现制冷效果。
二、吸附式制冷的工作原理吸附式制冷系统的工作原理可以分为两个主要的循环:吸附循环和脱附循环。
1. 吸附循环在吸附循环中,制冷剂从蒸发器中进入吸附器。
在吸附器中,制冷剂被吸附剂吸附,同时释放出热量。
此时,制冷剂的温度降低,变成低温制冷剂。
然后,低温制冷剂进入脱附器。
2. 脱附循环在脱附循环中,吸附剂通过加热,释放出吸附的制冷剂份子。
这个过程称为脱附。
脱附过程中,吸附剂吸收外部的热量,使制冷剂的温度升高。
然后,制冷剂再次进入吸附器,循环进行吸附和脱附过程。
通过不断循环吸附和脱附过程,吸附式制冷系统可以实现制冷效果。
而且,吸附剂的选择和控制可以根据需要进行调整,以实现不同温度范围的制冷要求。
三、吸附式制冷的优点和应用吸附式制冷技术具有以下几个优点:1. 低温制冷能力强:吸附剂具有高表面积和良好的吸附性能,可以实现较低的制冷温度。
2. 能源效率高:吸附式制冷系统可以利用废热或者低温热源进行制冷,提高能源利用效率。
一、制冷技术1、吸收式制冷吸收式制冷是利用某些具有特殊性质的工质对,通过一种物质对另一种物质的吸收和释放,产生物质的状态变化,从而伴随吸热和放热过程。
吸收式制冷的原理:常用的工质对有氨水和水/溴化锂。
吸收制冷的基本原理一般分为以下五个步骤:(1)利用工作热源(如水蒸气、热水及燃气等)在发生器中加热由溶液泵从吸收器输送来的具有一定浓度的溶液,并使溶液中的大部分低沸点制冷剂蒸发出来。
(2)制冷剂蒸气进入冷凝器中,又被冷却介质冷凝成制冷剂液体,再经节流器降压到蒸发压力。
(3)制冷剂经节流进入蒸发器中,吸收被冷却系统中的热量而激化成蒸发压力下的制冷剂蒸气。
(4)在发生器A中经发生过程剩余的溶液(高沸点的吸收剂以及少量未蒸发的制冷剂)经吸收剂节流器降到蒸发压力进入吸收器中,与从蒸发器出来的低压制冷剂蒸气相混合,并吸收低压制冷剂蒸气并恢复到原来的浓度。
(5)吸收过程往往是一个放热过程,故需在吸收器中用冷却水来冷却混合溶液。
在吸收器中恢复了浓度的溶液又经溶液泵升压后送入发生器中继续循环。
吸收式制冷机利用溶液在一定条件下能析出低沸点组分的蒸气,在另一条件下又能强烈地吸收低沸点组分蒸气这一特性完成制冷循环。
目前吸收式制冷机中多采用二元溶液作为工质,习惯上称低沸点组分为制冷剂,高沸点组分为吸收剂,二者组成工质对。
原理图:吸收式制冷的特点:吸收式制冷以自然存在的水或氨等为制冷剂,对环境和大气臭氧层无害;以热能为驱动能源,除了利用锅炉蒸气、燃料产生的热能外,还可以利用余热、废热、太阳能等低品位热能,在同一机组中还可以实现制冷和制热(采暖)的双重目的。
整套装置除了泵和阀件外,绝大部分是换热器,运转安静,振动小;同时,制冷机在真空状态下运行,结构简单,安全可靠,安装方便。
在当前能源紧缺,电力供应紧张,环境问题日益严峻的形势下,吸收式制冷技术以其特有的优势已经受到广泛的关注。
(1) 无原动力,直接使用热原理,因此机器坚固亦无震动,少噪音,能安装于任何地点,从地室一直到屋顶均可。

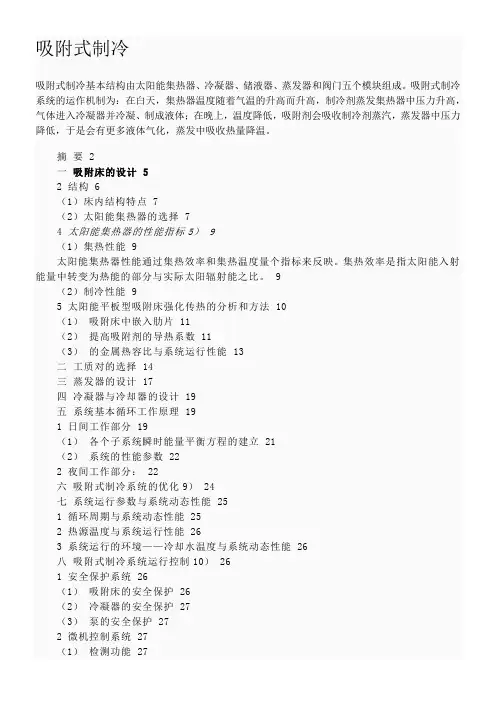

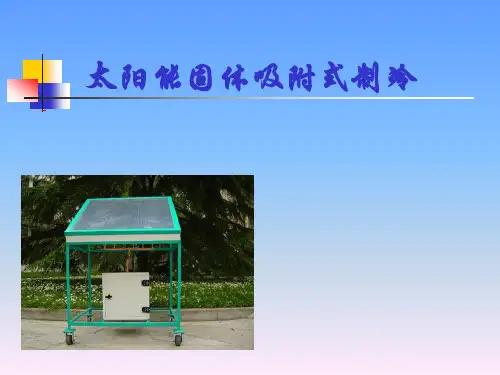

吸附式制冷吸附式制冷基本结构由太阳能集热器、冷凝器、储液器、蒸发器和阀门五个模块组成。
吸附式制冷系统的运作机制为:在白天,集热器温度随着气温的升高而升高,制冷剂蒸发集热器中压力升高,气体进入冷凝器并冷凝、制成液体;在晚上,温度降低,吸附剂会吸收制冷剂蒸汽,蒸发器中压力降低,于是会有更多液体气化,蒸发中吸收热量降温。
摘要 2一吸附床的设计 52 结构 6(1)床内结构特点 7(2)太阳能集热器的选择 74 太阳能集热器的性能指标5) 9(1)集热性能 9太阳能集热器性能通过集热效率和集热温度量个指标来反映。
集热效率是指太阳能入射能量中转变为热能的部分与实际太阳辐射能之比。
9(2)制冷性能 95 太阳能平板型吸附床强化传热的分析和方法 10(1)吸附床中嵌入肋片 11(2)提高吸附剂的导热系数 11(3)的金属热容比与系统运行性能 13二工质对的选择 14三蒸发器的设计 17四冷凝器与冷却器的设计 19五系统基本循环工作原理 191 日间工作部分 19(1)各个子系统瞬时能量平衡方程的建立 21(2)系统的性能参数 222 夜间工作部分: 22六吸附式制冷系统的优化9) 24七系统运行参数与系统动态性能 251 循环周期与系统动态性能 252 热源温度与系统运行性能 263 系统运行的环境——冷却水温度与系统动态性能 26八吸附式制冷系统运行控制10) 261 安全保护系统 26(1)吸附床的安全保护 26(2)冷凝器的安全保护 27(3)泵的安全保护 272 微机控制系统 27(1)检测功能 27(2)记忆功能 27(3)预报功能 28(4)执行系统 28九参考文献 28总结 29摘要每年到达地球表面的太阳辐射能为5.57×1018MJ,相当于190万亿吨标准煤,约为目前全世界一次能源消费总量的1.56×104倍。
太阳能取之不尽,用之不竭,还具有清洁安全、无需开采和运输等优点。
