降水工程施工技术交底

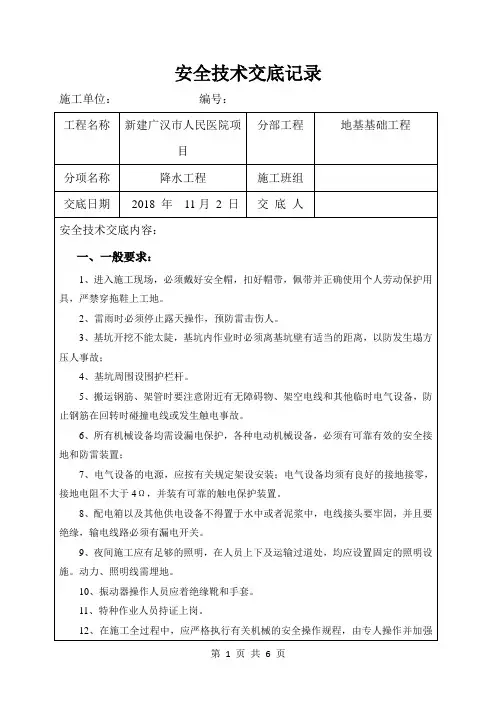

第 1 页 共 6 页 安全技术交底记录

施工单位： 编号：

工程名称 新建广汉市人民医院项目 分部工程 地基基础工程

分项名称 降水工程 施工班组

交底日期 2018 年 11月 2 日 交 底 人

安全技术交底内容：

一、一般要求：

1、进入施工现场，必须戴好安全帽，扣好帽带，佩带并正确使用个人劳动保护用具，严禁穿拖鞋上工地。

2、雷雨时必须停止露天操作，预防雷击伤人。

3、基坑开挖不能太陡，基坑内作业时必须离基坑壁有适当的距离，以防发生塌方压人事故；

4、基坑周围设围护栏杆。

5、搬运钢筋、架管时要注意附近有无障碍物、架空电线和其他临时电气设备，防止钢筋在回转时碰撞电线或发生触电事故。

6、所有机械设备均需设漏电保护，各种电动机械设备，必须有可靠有效的安全接地和防雷装置；

7、电气设备的电源，应按有关规定架设安装；电气设备均须有良好的接地接零，接地电阻不大于4Ω，并装有可靠的触电保护装置。

8、配电箱以及其他供电设备不得置于水中或者泥浆中，电线接头要牢固，并且要绝缘，输电线路必须有漏电开关。

9、夜间施工应有足够的照明，在人员上下及运输过道处，均应设置固定的照明设施。动力、照明线需埋地。

10、振动器操作人员应着绝缘靴和手套。

11、特种作业人员持证上岗。

12、在施工全过程中，应严格执行有关机械的安全操作规程，由专人操作并加强

第 2 页 共 6 页 机械维修保养，经安全部门检验认可，领证后方可投入使用。

13、挖掘机及吊车工作时，必须有专人指挥，并且在其工作范围内不得站人。

14、材料运输车进出场必须打开转向灯，入场后倒车必须设专人指挥。

15、现场卸料（主要指钢筋、钢板、钢管）前，必须检查卸料方向是否有人，以避免将人员砸伤。

16、严禁酒后作业。

17、在作业中如发现有安全隐患时，必须及时解决，危及人身安全时，必须停止作业。

18、传递工具和物料时不得抛掷。

水电工程施工技术交底

工程名称： 编号：

施工单位 建设单位

分项工程名称 水电工程 作业单位 水电班组

交底部门 技术质量 交底人 交底日期

接受交底班组员工签名：

一、预埋工程技术要点

首先熟悉工程图纸，对施工图中存在的问题及时与建设单位、设计单位联系，不得擅自改动，并做好图纸技术交底；注意平面布置以建筑、结构图为依据并相互对照，对电气、给排水图中产生与建筑、结构图不一致的问题及时与项目部、技术人员取得联系；另外各施工班组长必须预先对每个职工进行技术交底。

A、给水工程

1、注意住户内给水横支管明装的标高与结构梁标高，穿梁必须设置套管，离墙尺寸须统一，一般止套管边3厘米；冷热水管上下间隔10厘米，平行设置，上热下为冷水管，并不得穿越储藏室、卧室、烟道。

2、注意管道井内的管道及设备须合理布置，核对相关设备尺寸，考虑管道大小，上下预留洞应垂直正确，洞口宜上大下小，并适当离墙，便于补捣及防止洞口接缝处的渗水。

3、管道进出地下室及水箱须设置防水套管，套管的大小根据所穿越的管径设定，应注意套管的标高、位置须正确。

B、排水管工程

1、管道进出地下室须设置防水钢套管，如管道同时穿越多道墙板应考虑管道的坡度，坡度按设计施工，标准坡度为 2.6%，但不得小于1.2%。考虑管道实际施工操作、管配件尺寸。

2、立管、设备预留洞口的设置须上下一致、垂直、正确，设备的具体尺寸应根据设计及建设单位的要求合理布置，特别注意马桶的坑具；各种埋地预留洞口应适当考虑建筑的粉饰工程及毛胚房的后装饰面的尺寸。

3、马桶不得设置在门后，考虑马桶中心距侧面墙不得小于400厘米；地漏设置须避开浴缸、马桶位置。

4、各种埋地预留洞口应于建筑的厨卫大样图相结合，特别注意管道井的建筑尺寸。

二：安装部分技术要点：

水电工程施工技术交底

工程名称： 编号：

施工单位 建设单位

分项工程名称 水电工程 作业单位 水电班组

交底部门 技术质量 交底人 交底日期

接受交底班组员工签名：

一、预埋工程技术要点

首先熟悉工程图纸，对施工图中存在的问题及时与建设单位、设计单位联系，不得擅自改动，并做好图纸技术交底；注意平面布置以建筑、结构图为依据并相互对照，对电气、给排水图中产生与建筑、结构图不一致的问题及时与项目部、技术人员取得联系；另外各施工班组长必须预先对每个职工进行技术交底。

A、给水工程

1、注意住户内给水横支管明装的标高与结构梁标高，穿梁必须设置套管，离墙尺寸须统一，一般止套管边3厘米；冷热水管上下间隔10厘米，平行设置，上热下为冷水管，并不得穿越储藏室、卧室、烟道。

2、注意管道井内的管道及设备须合理布置，核对相关设备尺寸，考虑管道大小，上下预留洞应垂直正确，洞口宜上大下小，并适当离墙，便于补捣及防止洞口接缝处的渗水。

3、管道进出地下室及水箱须设置防水套管，套管的大小根据所穿越的管径设定，应注意套管的标高、位置须正确。

B、排水管工程

1、管道进出地下室须设置防水钢套管，如管道同时穿越多道墙板应考虑管道的坡度，坡度按设计施工，标准坡度为 2.6%，但不得小于1.2%。考虑管道实际施工操作、管配件尺寸。

2、立管、设备预留洞口的设置须上下一致、垂直、正确，设备的具体尺寸应根据设计及建设单位的要求合理布置，特别注意马桶的坑具；各种埋地预留洞口应适当考虑建筑的粉饰工程及毛胚房的后装饰面的尺寸。

3、各种埋地预留洞口应于建筑的厨卫大样图相结合，特别注意管道井的建筑尺寸。

二：安装部分技术要点：

A、给水工程

1、暗敷塑料冷热水管在补槽前必须经过试压试验，确认无渗漏才可补槽，并作好隐蔽工程验收。

施工技术交底记录

合同名称： 合同编号：

单位工程名称 承包人

施工内容 施工降水工程

主持人/交底人 时间/地点 2017年 月 日/项目部

安全交底内容：

管井降水：

1、材料、机械准备

滤水井管、循环成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、3～5mm豆石、木底座或混凝土底座、沥青、麻布等。

2、施工准备

1）首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂层情况，以便确定钻孔工艺和准备必要材料。

2）根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置流向，沉淀池位置以及与污水管道连按地点。

3）对设置井点位置进行平整、放线，用白灰标明其位置。

3、管井构造

管井的滤管为无砂无砂混凝土滤管，采用粒径为3～5mm的豆石加水泥按6:1左右比例预制而成，强度大于2MPa，每节长1m左右，壁厚50mm。最下部一节为有孔滤管，其空隙率为20%～25%。管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，滤管周围用2～5mm细石填充，顶部1.0m采用粘土封井。

4、工艺流程

施工准备→放线→循环成孔钻机就位→泥浆护壁→成孔→下管→下滤水层→上部用厚土填实→洗井→下潜水泵→抽水

5、工艺原理

1）管井采用循环成孔钻机成孔，孔的直径约1m左右，泥浆护壁。待钻孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水。

2）管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程。降水坡度环状形为l:10。

3）进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算。
