电流与电缆对应表

众所周知，电流和电缆是电力传输中非常重要的概念。电流是电子在电路中运动的数量，单位是安培(A)，而电缆则是将电力从发电站传输到消费地点的电线和电缆的总称。电流与电缆之间存在着密不可分的关系，因此在进行电力传输时需要使用电流与电缆对应表来确定合适的电缆类型和截面积。

一、电流的概念和特点

在电路中，电流是指电子在单位时间内经过的数量，是电力的载体之一。电流的大小和方向可以通过欧姆定律来计算，即I=U/R，其中I为电流大小，U为电压，R为电路的电阻。电流还有一些特点，如电流受到电路的限制，电流越大，电路的电阻越大，电路中的功率损耗也就越大。因此，在电力传输和电力使用中，需要针对电流的大小选择合适的电缆类型和截面积。

二、电缆的类型和截面积

电缆是将电力从发电站传输到消费地点的重要工具。根据电缆的用途和传输距离，电缆可以分为高压电缆、中压电缆和低压电缆。高压电缆主要用于电力传输和变压器之间的连接，中低压电缆则主要用于电力传输和配电箱之间的连接。此外，电缆的截面积也非常重要，它决定电缆的电阻和容量。电缆截面积越大，电阻越小，电力传输的容量和距离也就越大。

三、电流与电缆对应表

电流与电缆对应表是针对电流大小和电缆类型，推荐合适电缆截面积的重要参考资料。在使用电缆进行电力传输时，需要按照电流与电缆对应表来选择合适的电缆类型和截面积。举例来说，当电路中电流大小为10A时，应使用2.5mm²的电缆进行传输。当电流大小为20A时，应使用4mm²的电缆进行传输。而当电路中电流大小为100A时，则需要选择电缆截面积为25mm²的电缆来进行传输。

综上所述，电流与电缆是电力传输中非常重要的概念，并且两者之间存在着密不可分的关系。在进行电力传输时，需要针对不同的电路和输电距离，选择合适的电缆类型和截面积，这样才能保证电力传输的效率和安全。因此，电流与电缆对应表在电力传输领域起着非常重要的作用，电力工程师需要熟练掌握，并且严格按照规定来选择电缆类型和截面积，以保证电力传输的高效和安全。

合集下载

低压电动机功率电流电缆选型对应表

低压电动机功率电流电缆选型对应表

功率(KW)电流(A)电缆选用（最佳）电缆选用（最小）1.12.2 4*2.52.24.4 4*2.536.2 4*2.548.2 4*2.55.511.1 3*4+1*2.57.514.3 3*4+1*2.51121.6 3*6+1*41530.1 3*10+1*618.536.5 3*16+1*62240.5 3*16+1*63057.6 3*25+1*163769.9 3*25+1*164583.9 3*35+1*165597.2 3*50+1*25 3*35+1*1665104.7 3*70+1*35 3*50+1*2575139.6 3*70+1*35 3*70+1*3590166 3*95+1*50 3*70+1*35110217 3*120+1*70 3*95+1*50132238 3*150+1*70 3*95+1*50200351 3*240+1*120 3*185+1*95220389 3*240+1*120 3*185+1*95280489 2*（3*185+1*95） 2*（3*185+1*95）315556 2*（3*185+1*95） 2*（3*185+1*95）低压电动机功率电流电缆选型对应表

电缆穿管对应表

电缆穿管对应表

电缆穿管对应表

集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

开关、电缆（YJV）、穿管外径对应表电表箱尺寸

开关电流 电缆截面 穿管 电缆外径

20 5x4 SC25 15．8

25 5x6 SC32 16.7

32，40 5x10 SC40 21.4

50 5x16 SC50 24

63 4x25+1x16 65SC50 28.6

80 4x35+1x16 65SC50 32

100,125 4x50+1x25 SC70 35

160 4x70+1x35 SC100 42

180,200 4x95+1x50 SC100 50

225 4x120+1x70 SC100 54

250 4x150+1x70 SC125 60

300，320 4x185+1x95 SC125 64

350 4x240+1x120 SC150 68.2

400 4x240+1x120 SC150

400 2(4x95+1x50)

2SC100

500 2(4x150+1x70) 2SC100

630 2(4x240+1x120) 2SC150

开关、导线、穿管外径对应表

开关电流 导线截面 SC管 PC/JDG 导线截面 SC管 PC/JDG

16 3x2.5 SC15 PC20 5x2.5 SC20 PC25

20 3x4 SC20 PC25 5x4 SC25 PC32 25 3x6 SC20 PC25 5x6 SC25 PC32

32 3x10 SC25 PC32 5x10 SC32 PC40

40 3x10 SC25 PC32 5x10 SC32 PC40

50 3x16 SC32 PC40 5x16 SC40 PC50

1、明敷于潮湿场所或埋地敷设的金属导管，应采用管壁厚不小于2.0mm的钢导管。

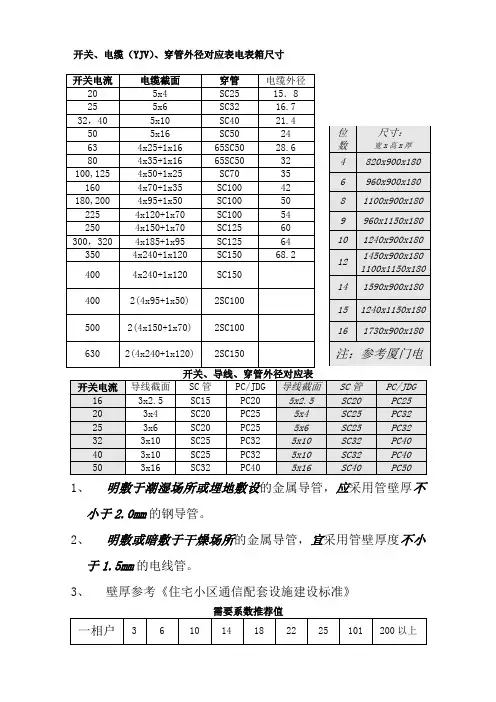

电缆穿管对应表 2

电缆穿管对应表 2

开关、电缆（YJV）、穿管外径对应表电表箱尺寸

开关电流 电缆截面 穿管 电缆外径

20 5x4 SC25 15．8

25 5x6 SC32 16.7

32，40 5x10 SC40 21.4

50 5x16 SC50 24

63 4x25+1x16 65SC50 28.6

80 4x35+1x16 65SC50 32

100,125 4x50+1x25 SC70 35

160 4x70+1x35 SC100 42

180,200 4x95+1x50 SC100 50

225 4x120+1x70 SC100 54

250 4x150+1x70 SC125 60

300，320 4x185+1x95 SC125 64

350 4x240+1x120 SC150 68.2

400 4x240+1x120 SC150

400 2(4x95+1x50) 2SC100

500 2(4x150+1x70) 2SC100

630 2(4x240+1x120) 2SC150

开关、导线、穿管外径对应表

开关电流 导线截面 SC管 PC/JDG 导线截面 SC管

PC/JDG

16 3x2.5 SC15 PC20 5x2.5 SC20 PC25

20 3x4 SC20 PC25 5x4 SC25 PC32

25 3x6 SC20 PC25 5x6 SC25 PC32

32 3x10 SC25 PC32 5x10 SC32 PC40

40 3x10 SC25 PC32 5x10 SC32 PC40

50 3x16 SC32 PC40 5x16 SC40 PC50

1、 明敷于潮湿场所或埋地敷设的金属导管，应采用管壁厚不小于2.0mm的钢导管。

2、 明敷或暗敷于干燥场所的金属导管，宜采用管壁厚度不小于1.5mm的电线管。

3、 壁厚参考《住宅小区通信配套设施建设标准》

需要系数推荐值

一相户3 6 10 14 18 22 25 101 200以上 位数 尺寸：

电缆直径和载流量对照表

电缆直径和载流量对照表

电缆直径和载流量对照表

1、综述

铜芯线的压降与其电阻有关，其电阻计算公式：

20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）

75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）

其压降计算公式（按欧姆定律）：V=R×A

线损是与其使用的压降、电流有关。

其线损计算公式： P=V×A

P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）

2、铜芯线电源线电流计算法

1平方毫米铜电源线的安全载流量－－17A

1.5平方毫米铜电源线的安全载流量－－21A

2.5平方毫米铜电源线的安全载流量－－28A

4平方毫米铜电源线的安全载流量－－35A

6平方毫米铜电源线的安全载流量－－48A

10平方毫米铜电源线的安全载流量－－65A

16平方毫米铜电源线的安全载流量－－91A

25平方毫米铜电源线的安全载流量－－120A

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法

2.5平方毫米铜芯线等于4平方毫米铝芯线 4平方毫米铜芯线等于6平方毫米铝芯线

6平方毫米铜芯线等于10平方毫米铝芯线

<10平方毫米以下乘以五>

即:

2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400瓦；

4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600瓦;

6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000瓦；

土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米；

就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了，其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400…，还有非我国标准如：2.0。

铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A

二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。
