音圈电机的原理

音圈电机的电磁场计‎算与分析 音圈电机是一种将电‎信号转换成‎直线位移的‎直流伺服电机。以音圈电机为动力的直‎线定位系

统‎具有整体结‎构简单、驱动速度快‎、定位精度高‎等优点，已广泛应用‎于计算机磁‎盘驱动器、激光微调机‎、六自由度机‎器人手臂等‎高新技术设‎备中。

评价音圈电机的指标包括‎出力大小和‎“力一位移”曲线的平滑‎度。在音固电机设计中，需要合

理确‎定各个尺寸‎和电磁参数‎，以得到理想‎的出力和“力一位移”曲线。尽管音圈电机的结构比

较‎简单，但是设计方‎法有其特殊‎性，目前关于该‎电机设计计算的‎参考文献仍‎较少，仅有国外

的‎产品介绍可‎供参考。音圈电机的出力和“力一位移”曲线的计算‎应以电磁场‎计算为基础‎。 音圈电机的结构主要‎由定子和动‎子组成。其中定子包‎括外磁轭、环形磁钢、隔磁环和内‎磁轭，

动子由音圈‎绕组和绕组‎支架组成。 音圈电机的工作原理‎与电动式扬‎声器类似，即在磁场中‎放入一环形‎绕组，绕组通电后‎产生电

磁力‎，带动负载作‎直线运动；改变电流的‎强弱和极性‎，即可改变电‎磁力的大小‎和方向。 音圈电机的设计应遵‎循以下几个‎基本原则： (1)在电机体积给定的‎情况下，应尽可能增‎加气隙磁密‎与线圈总长‎度的乘积，以提高单位‎电

流产生的‎磁推力。 (2)减小漏磁，降低磁路的‎饱和程度，从而减小电机的体积。

(3)合理设计电机定子和动子‎的轴向长度‎，以得到平滑‎的“力-位移”曲线。

电磁场计算‎ 音圈电机的设计与分‎析应以电磁‎场计算为基‎础。由于音圈电机内的磁场是‎一个轴对称‎场，所

以可采用‎二维有限元‎法进行计算‎。

影响音圈电机性能的结构‎参数主要包‎括磁钢厚度‎、音圈厚度、外磁轭厚度‎、极间距离和‎定动

子长度‎。

磁钢厚度越‎大，则气隙磁场‎越强，电机的出力也越‎大，但在电机外径一定的‎条件下，音圈的直径‎要减小。因此须适当‎选择磁钢厚‎度，才能使电机出力最大。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

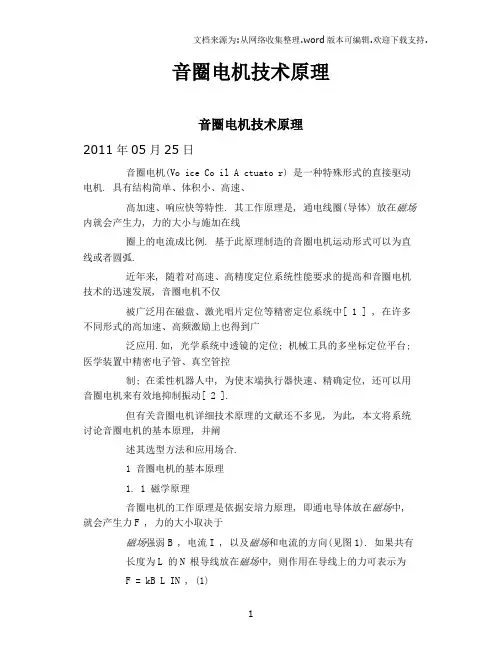

1 音圈电机技术原理

音圈电机技术原理

2011年05月25日

音圈电机(Vo ice Co il A ctuato r) 是一种特殊形式的直接驱动电机. 具有结构简单、体积小、高速、

高加速、响应快等特性. 其工作原理是, 通电线圈(导体) 放在磁场内就会产生力, 力的大小与施加在线

圈上的电流成比例. 基于此原理制造的音圈电机运动形式可以为直线或者圆弧.

近年来, 随着对高速、高精度定位系统性能要求的提高和音圈电机技术的迅速发展, 音圈电机不仅

被广泛用在磁盘、激光唱片定位等精密定位系统中[ 1 ] , 在许多不同形式的高加速、高频激励上也得到广

泛应用.如, 光学系统中透镜的定位; 机械工具的多坐标定位平台;

医学装置中精密电子管、真空管控

制; 在柔性机器人中, 为使末端执行器快速、精确定位, 还可以用音圈电机来有效地抑制振动[ 2 ].

但有关音圈电机详细技术原理的文献还不多见, 为此, 本文将系统讨论音圈电机的基本原理, 并阐

述其选型方法和应用场合.

1 音圈电机的基本原理

1. 1 磁学原理

音圈电机的工作原理是依据安培力原理, 即通电导体放在磁场中,

就会产生力F , 力的大小取决于

磁场强弱B , 电流I , 以及磁场和电流的方向(见图1). 如果共有

长度为L 的N 根导线放在磁场中, 则作用在导线上的力可表示为

F = kB L IN , (1) 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

2 式中 k 为常数.

由图1 可知, 力的方向是电流方向和磁场向量的函数, 是二者

的相互作用. 如果磁场和导线长度为常量, 则产生的力与输入电流

成比例. 在最简单的音圈电机结构形式中, 直线音圈电机就是位于

音圈电机工作原理

音圈电机工作原理

音圈电机是一种常见的电动机，它在许多领域中被广泛应用，例如音响设备、汽车、机器人等。本文将从浅入深地解释音圈电机的工作原理。

一、什么是音圈电机

音圈电机，也被称为电磁音圈驱动器（voice coil motor，简称VCM），是一种基于电磁原理工作的电动机。它通常由定子、转子和磁场组成。

二、磁场的作用

1. 磁场的产生

音圈电机通过使用磁场来产生力，从而实现机械运动。通常使用永磁体或电磁线圈产生一个稳定的磁场。

2. 磁场的极性

磁场由两个极性组成：南极和北极。当两个相同极性的磁场相遇时，它们会产生排斥力；而当两个不同极性的磁场相遇时，它们会产生吸引力。 三、音圈电机的工作原理

1. 电流通过音圈

当通过音圈通入电流时，产生的磁场与永磁体或电磁线圈中的磁场相互作用，引起力的产生。这个力可以用来推动或拉动音圈。

2. 构造音圈电机的磁场

为了使音圈电机工作，需要合适的磁场结构。常见的方法是使用永磁体作为固定磁场，然后通过音圈传递电流，产生电磁力。

3. 双向运动

音圈电机可以实现双向运动。当电流通过音圈时，它会受到磁场的作用而运动。改变电流的方向可以改变运动的方向。

四、应用领域

音圈电机在许多应用领域中都有广泛的应用，其中一些包括：

• 音响设备：音圈电机可用于压电喇叭、耳机和扬声器等音频设备。

• 汽车：音圈电机在汽车中用于控制各种机械部件，如调节器、重量平衡系统等。

• 机器人：音圈电机具有精确控制和定位能力，因此常用于机器人运动控制。 五、总结

通过以上简单的解释，我们对音圈电机的工作原理有了一定的了解。音圈电机通过电流通入音圈，与磁场互相作用引起力的产生，从而实现机械运动。它在音响设备、汽车和机器人等领域中具有广泛的应用前景。

希望本文能够帮助读者更好地理解音圈电机的工作原理。

音圈电机的原理

音圈电机是一种常见的电动机，它基于电磁感应原理工作。它由固定在外部的磁铁（称为定子）和围绕定子旋转的线圈（称为转子）组成。这种电机被广泛应用于许多领域，如工业自动化、汽车、机器人等。

音圈电机的工作原理可以简单描述为：当电流通过线圈时，它在磁场中产生一个力矩，推动线圈旋转。这个磁场是由定子上的磁铁产生的，通常是通过永磁体或电磁线圈来实现的。当线圈旋转时，它会不断地与定子上的磁场相互作用，产生一个旋转力矩。通过控制电流的大小和方向，可以控制线圈的旋转速度和方向。

音圈电机的优点之一是它的响应速度非常快。由于线圈和定子之间的物理接触非常小，摩擦和惯性影响较小，使得电机能够实现快速准确的位置控制。这使得音圈电机在需要高精度和高速度的应用中非常受欢迎。

另一个优点是音圈电机具有较高的功率密度。由于线圈和磁铁之间的间隙非常小，使得电机能够在较小的尺寸内提供较大的输出功率。这对于空间有限的应用非常重要，例如机器人和汽车中的电动驱动系统。

音圈电机还具有良好的控制性能。通过改变线圈中的电流，可以实现电机的速度和位置控制。这使得电机可以根据需要实现精确的运动控制，例如在机器人中进行复杂的路径规划和执行。

然而，音圈电机也存在一些局限性。首先，由于线圈和定子之间的物理接触非常小，使得电机的散热能力较差。在高功率运行时，电机可能会产生较多的热量，需要额外的散热措施来保持温度在可接受范围内。其次，音圈电机的成本较高。相对于其他类型的电机，音圈电机的制造和维护成本较高，使得它在某些应用中可能不太实用。

总的来说，音圈电机是一种基于电磁感应原理工作的电动机。它具有快速响应、高功率密度和良好的控制性能等优点，被广泛应用于许多领域。然而，它也存在一些局限性，如散热能力较差和较高的成本。对于不同的应用需求，我们可以选择适合的电机类型来实现最佳的性能和效果。
