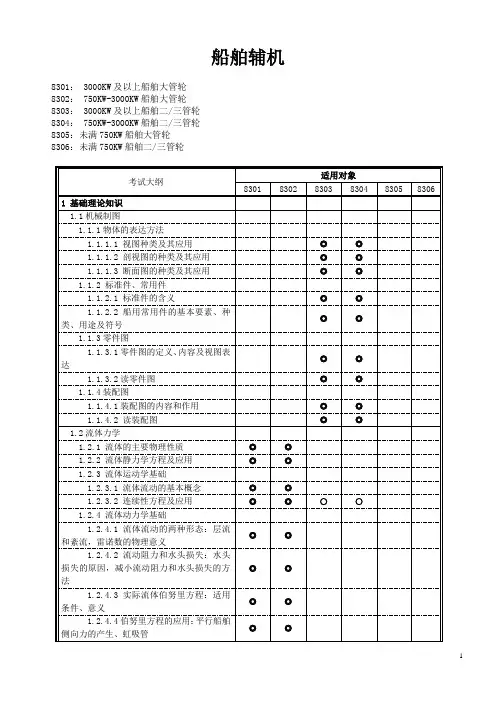

船舶辅机(精)

1 船舶辅机

8301： 3000KW及以上船舶大管轮

8302： 750KW-3000KW船舶大管轮

8303： 3000KW及以上船舶二/三管轮

8304： 750KW-3000KW船舶二/三管轮

8305：未满750KW船舶大管轮

8306：未满750KW船舶二/三管轮

考试大纲 适用对象

8301 8302 8303 8304 8305 8306

1 基础理论知识 1.1机械制图 1.1.1物体的表达方法 1.1.1.1 视图种类及其应用 ◎ ◎ 1.1.1.2 剖视图的种类及其应用 ◎ ◎ 1.1.1.3 断面图的种类及其应用 ◎ ◎ 1.1.2 标准件、常用件 1.1.2.1 标准件的含义 ◎ ◎ 1.1.2.2 船用常用件的基本要素、种类、用途及符号 ◎ ◎

1.1.3零件图 1.1.3.1零件图的定义、内容及视图表达 ◎ ◎

1.1.3.2读零件图 ◎ ◎ 1.1.4装配图 1.1.4.1装配图的内容和作用 ◎ ◎ 1.1.4.2 读装配图 ◎ ◎ 1.2流体力学

1.2.1 流体的主要物理性质 ◎ ◎ 1.2.2 流体静力学方程及应用 ◎ ◎ 1.2.3 流体运动学基础

1.2.3.1 流体流动的基本概念 ◎ ◎

1.2.3.2 连续性方程及应用 ◎ ◎ ○ ○

1.2.4 流体动力学基础

1.2.4.1 流体流动的两种形态：层流和紊流，雷诺数的物理意义 ◎ ◎

1.2.4.2 流动阻力和水头损失：水头损失的原因，减小流动阻力和水头损失的方法 ◎ ◎

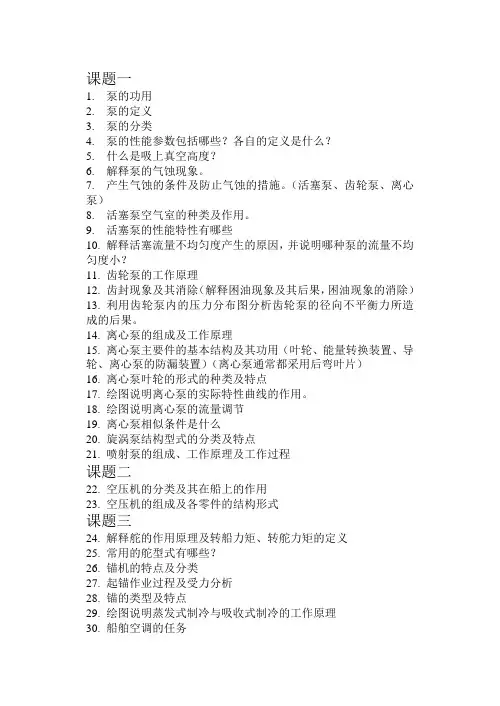

课题一

1. 泵的功用

2. 泵的定义

3. 泵的分类

4. 泵的性能参数包括哪些？各自的定义是什么？

5. 什么是吸上真空高度？

6. 解释泵的气蚀现象。

7. 产生气蚀的条件及防止气蚀的措施。（活塞泵、齿轮泵、离心泵）

8. 活塞泵空气室的种类及作用。

9. 活塞泵的性能特性有哪些

10. 解释活塞流量不均匀度产生的原因，并说明哪种泵的流量不均匀度小？

11. 齿轮泵的工作原理

12. 齿封现象及其消除（解释困油现象及其后果，困油现象的消除）

13. 利用齿轮泵内的压力分布图分析齿轮泵的径向不平衡力所造成的后果。

14. 离心泵的组成及工作原理

15. 离心泵主要件的基本结构及其功用（叶轮、能量转换装置、导轮、离心泵的防漏装置）（离心泵通常都采用后弯叶片）

16. 离心泵叶轮的形式的种类及特点

17. 绘图说明离心泵的实际特性曲线的作用。

18. 绘图说明离心泵的流量调节

19. 离心泵相似条件是什么

20. 旋涡泵结构型式的分类及特点

21. 喷射泵的组成、工作原理及工作过程

课题二

22. 空压机的分类及其在船上的作用

23. 空压机的组成及各零件的结构形式

课题三

24. 解释舵的作用原理及转船力矩、转舵力矩的定义

25. 常用的舵型式有哪些？

26. 锚机的特点及分类

27. 起锚作业过程及受力分析

28. 锚的类型及特点

29. 绘图说明蒸发式制冷与吸收式制冷的工作原理

30. 船舶空调的任务 31. 舱室空调系统的分类及组成

32. 船舶空调的工作过程

33. 布风器的形式，诱导式布风器如何工作？诱导比的含义

34. 碟式油分离机的用途、基本原理、工作方式及影响分离效果的因素

35. 分油机比重环的作用，依靠其内径如何工作？

36. 碟式油分离机中，分杂机与分水机的工作原理，并区别两者的作用

37. 油水分离器与油分离器的区别。

38. 锅炉的分类

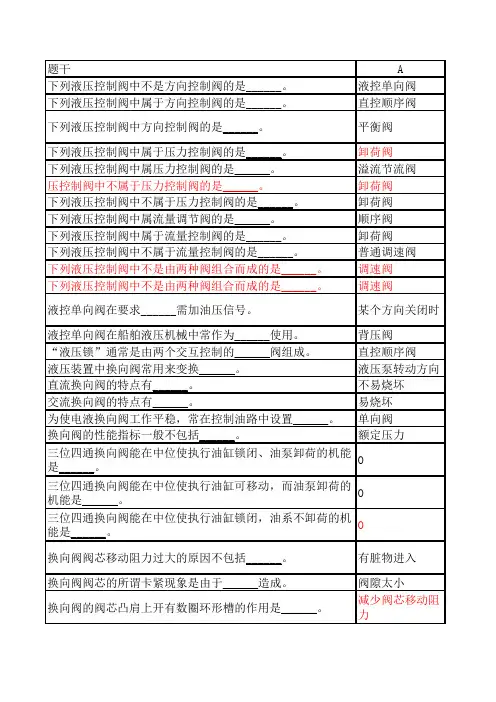

题干A

下列液压控制阀中不是方向控制阀的是______。液控单向阀

下列液压控制阀中属于方向控制阀的是______。直控顺序阀

下列液压控制阀中方向控制阀的是______。平衡阀

下列液压控制阀中属于压力控制阀的是______。卸荷阀

下列液压控制阀中属压力控制阀的是______。溢流节流阀

压控制阀中不属于压力控制阀的是______。卸荷阀

下列液压控制阀中不属于压力控制阀的是______。卸荷阀

下列液压控制阀中属流量调节阀的是______。顺序阀

下列液压控制阀中属于流量控制阀的是______。卸荷阀

下列液压控制阀中不属于流量控制阀的是______。普通调速阀

下列液压控制阀中不是由两种阀组合而成的是______。调速阀

下列液压控制阀中不是由两种阀组合而成的是______。调速阀

液控单向阀在要求______需加油压信号。某个方向关闭时

液控单向阀在船舶液压机械中常作为______使用。背压阀

“液压锁”通常是由两个交互控制的______阀组成。直控顺序阀

液压装置中换向阀常用来变换______。液压泵转动方向

直流换向阀的特点有______。不易烧坏

交流换向阀的特点有______。易烧坏

为使电液换向阀工作平稳，常在控制油路中设置______。单向阀

换向阀的性能指标一般不包括______。额定压力

三位四通换向阀能在中位使执行油缸锁闭、油泵卸荷的机能

是______。O

三位四通换向阀能在中位使执行油缸可移动，而油泵卸荷的

机能是______。O

三位四通换向阀能在中位使执行油缸锁闭，油系不卸荷的机

能是______。O

换向阀阀芯移动阻力过大的原因不包括______。有脏物进入

换向阀阀芯的所谓卡紧现象是由于______造成。阀隙太小

换向阀的阀芯凸肩上开有数圈环形槽的作用是______。减少阀芯移动阻

力直流电磁换向阀与交流电磁换向阀相比不具有______特点。工作寿命长

三位四通电磁换向阀中要求回油压力不应过大的是______。三槽式

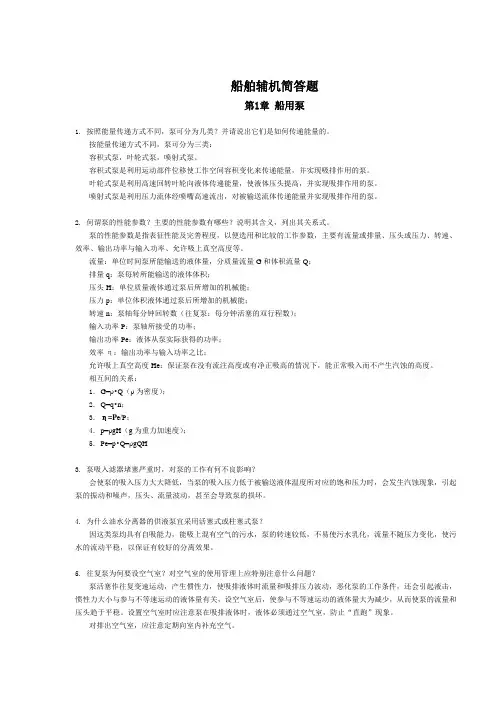

船舶辅机简答题

第1章 船用泵

1. 按照能量传递方式不同，泵可分为几类？并请说出它们是如何传递能量的。

按能量传递方式不同，泵可分为三类：

容积式泵，叶轮式泵，喷射式泵。

容积式泵是利用运动部件位移使工作空间容积变化来传递能量，并实现吸排作用的泵。

叶轮式泵是利用高速回转叶轮向液体传递能量，使液体压头提高，并实现吸排作用的泵。

喷射式泵是利用压力流体经喷嘴高速流出，对被输送流体传递能量并实现吸排作用的泵。

2. 何谓泵的性能参数？主要的性能参数有哪些？说明其含义，列出其关系式。

泵的性能参数是指表征性能及完善程度，以便选用和比较的工作参数，主要有流量或排量、压头或压力、转速、效率、输出功率与输入功率、允许吸上真空高度等。

流量：单位时间泵所能输送的液体量，分质量流量G和体积流量Q；

排量q：泵每转所能输送的液体体积；

压头H：单位质量液体通过泵后所增加的机械能；

压力p：单位体积液体通过泵后所增加的机械能；

转速n：泵轴每分钟回转数（往复泵：每分钟活塞的双行程数）；

输入功率P：泵轴所接受的功率；

输出功率Pe：液体从泵实际获得的功率；

效率η：输出功率与输入功率之比；

允许吸上真空高度He：保证泵在没有流注高度或有净正吸高的情况下，能正常吸入而不产生汽蚀的高度。

相互间的关系：

1. G=ρ•Q（ρ为密度）；

2. Q=q•n；

3. η=Pe/P；

4. p=ρgH（g为重力加速度）；

5. Pe=p•Q=ρgQH

3. 泵吸入滤器堵塞严重时，对泵的工作有何不良影响？

会使泵的吸入压力大大降低，当泵的吸入压力低于被输送液体温度所对应的饱和压力时，会发生汽蚀现象，引起泵的振动和噪声，压头、流量波动，甚至会导致泵的损坏。

4. 为什么油水分离器的供液泵宜采用活塞式或柱塞式泵？

因这类泵均具有自吸能力，能吸上混有空气的污水，泵的转速较低，不易使污水乳化，流量不随压力变化，使污水的流动平稳，以保证有较好的分离效果。
