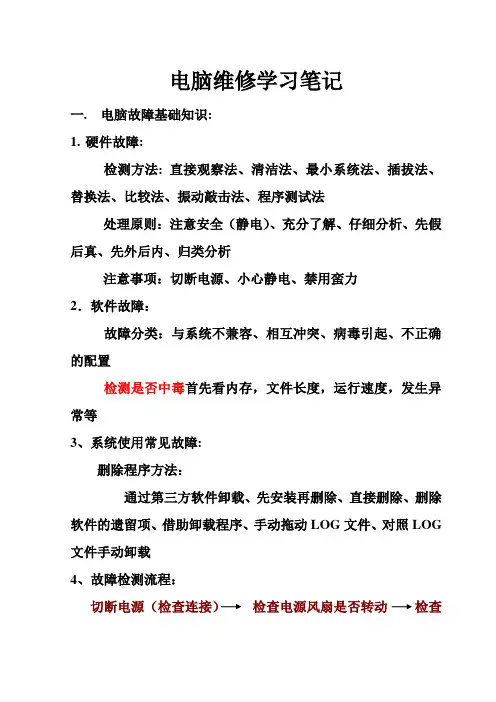

电脑维修学习笔记

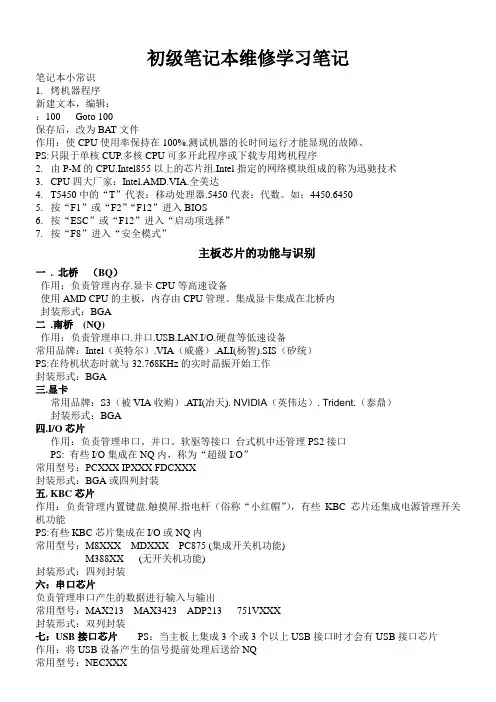

1,所以笔记本的主板网卡附近都有25M的晶振。

2，1394接口是连接dv的一个视屏接口。

3，HDMI传输于音频与视屏一体的接口。

4，CPU上的2个芯片表示双路的2个处理器。

5,北桥是里面处理CPU最大的芯片，管理CPU，内存，显卡，或者内部集成显卡。

6，开机芯片是比较大的100多脚的芯片，还管理这键盘，温控风扇。

7,喇叭的线是通的。

8,时钟芯片有一个14.318的晶振。

9,bios芯片附件有电池。

10，电池充电芯片就在大电池附件。

11,CPU供电芯片的没供电一般在电流计上显示小于0.4A.

12,电阻上如果是102表示的是10X10的2次方欧姆。

13，电容单位划算是1F=10的6次方UF=10的9次方NF=10的12次方PF.

14,贴片电容有小的一缸是正极。是电解电容的有阴影的是负极。

15，万用表如果是老式的红笔是负的，新式的红表笔是正的。

16,电感上标注的1R7表示的电感量大小事1.7UH.

17,笔记本DDR1带的内存电压时2.5V,DDR2的是1.8V.DDR3带的是1.5v，SD的电压是3.3V.或者用频率识别，（DDR1 266 333 400 ）（DDR2 533 667 800）（DDR3 1066 1333 1600 ）

18，采用的是英特儿的芯片组有intel 和sis.AMD的芯片组采用的是AMD的处理器。

19.AMD的的处理器直接管理着内存条,同时北桥还同时参与一部分外设的管理。

20,开机芯片又叫EC.

21,笔记本待机电流是0.005到0.09正常，大于0.1的待机电流不正常。

22,温控芯片在CPU附近。

23,待机电压是3V.系统供电3V和5v。CPU供电1V左右,开机键上的电压是3到5V.

24,笔记本开机电压在0.4的不过CPU,在0.6的不过内存，在0.8的不过显卡。

25,高压条有2种，一种是5V的供电信号，一种是9V到20V的供电电压。高压条上有4根线，一根供电线，一个开启电压线，一般是3V和5V,一根地线，一根灰暗调节线。

26,时钟芯片的晶振是14.318M.

27,笔记本电脑的硬盘密码保留在硬盘上的。

28，笔记本配电源原则，电压要一样，电流可以大一些，笔记本电池电芯不能新旧混合用。

29，对于开机促发不亮，外接也不亮的通过数字电源触发后电流经过5到6次跳变后会亮，裸板一般在1.5A以下正常，AMD的一般大于1A的就亮，INTEL的一般在0.8到0.9A就会亮，

而且5到6次的电流变化是要有回落，如果是一直上升就不对。

30，在采用烧机法修短路的主板时电流一般不要超过2A.

31,网卡在确定了不是软件的问题后，如果插上网线后还右下角还是X，一般是网桥坏，如果是插上网线后显示连接，但是不能上网，那就是网卡芯片的故障。

32，蓝屏时有可能是南桥的问题，如果进入安全模式下蓝屏，就是外设的问题，需要一个一个的拔掉试，北桥也会造成蓝屏，显卡，显存也会造成蓝屏，然后就是BIOS的硬盘模式设置错误也会蓝屏。

33,笔记本如果有开机自检会转，如果没有开机自检，开机时不会转，所以有些笔记本开机风扇不会转。

34，拿到笔记本如果开机电流小于0.4或者0.5表示电压没有启动完，笔记本电压没上完。是硬启动故障，不是软启动故障。

35，笔记本开机除了给电池充电的电感没电，其他的电感都有电。如果没电的话就是硬启动没完成功。

36，笔记本看待机电流就是要裸板去看，裸板就是要带上CPU,内存，VGA头，开机板。

37，万用表轰鸣档一般在小于70欧姆的时候就会响，一般要自己短接一下看一下自己的阻值，一般3V,5V的供电电感对地不会响，电阻在几百欧姆。对地响的一般有三个，CPU,北桥，显卡对地阻值一般一般在10欧姆左右。

38，把电感一端翘起来，量一下连接上面的电容，如果短路，就是负载短路，如果不短路，就是后面的供电芯片短路。

39,上电时序是一个工厂的都差不多，不管什么品牌的。

40，硬启动没完成就电流计上会显示早0.4A左右。

41，供电脚笔记本一般用VCC，VDD来表识，对测试待机电压，可以根据电路图，也可以直接测试在开机芯片上的开机电压，或者直接测试开机键上的电压，如果待机电流还是小，可以考虑是EC坏了没工作，或者相关促发BIOS没工作。

42，待机过大一般是EC周围的电路，EC外接一个32.768的晶振，或者南桥问题。

43，待机正常不促发，看EC的工作条件具备不，，就是晶振，复位，如果南桥参与触发，然后和南桥的4个信号通讯，只要4个信号正常，EC就会开启下个电压，只要开启下个电压，就可以触发了，如果还是不触发，可以考虑一下下BIOS的参与触发。。

44，四个大的代工主板厂，广达的一般住宏基，仁宝的一般住联想，伟创的一般个戴尔做，蓝天一般给其他做。然后有原装的厂家做，如IBM,华硕。

45，判断一个电脑的BIOS参与触发一般是看电压，如果是待机电压就是参与的，如果是触发后的电压就不参与触发。

46，用编程器刷程序一般是BIN,ROM的格式或者是FOR DOS，如果是exe的话要分离。一般到官网去下载。

47，开机掉电是回到待机，一般是不回待机，而是等在那个没开启的地方。

48, 高压板的亮度调节是开机芯片控制的。

49，保护隔离电路其实就是电池的充放电芯片管理的。

50，保护隔离电路上是2个P管，其他的PWM供电电路的场效应管基本上是N管的。

51，有铅的笔记本BGA温度调到215度就可以融化，无铅的要调到258度。其实焊锡的溶度在160度就可以了，只是因为板子隔热了要调高。再有就是铅的溶点比焊锡要低。

52，有铅的板子一般是比较乌黑的，无铅的板子一般是比较泛白。

53，BGA台上头离芯片2毫米，下头离芯片1毫米。

54，2温区主要是做有铅的，3温区是做无铅的，上头是1温区，主要是给芯片加热的；下头是2温区，主要是给整个板子加热，也叫红外温度；中间的是3温区，主要是给芯片加热。

55，bios芯片，里面存储着一组程序bios，CMOS以前是一个可读写的芯片，现在被做到bios芯片一起，所以COMS就是bios里面可以调整的参数。

56限流电阻一般小于10欧姆，太大的话就会隔离电压了。

57，硅管的二极管导通电压是0.7V，锗管的导通电压在0.3V.

58，缓冲器其实就是隔离作用，相当于二极管单方向传输信号。

59，任何设计严谨的主板上，硬启动完成的标志就是CPU的上电完成。

60，运算放大器。

台式机主板部分

1， 以前老式的台式机主板上是没有网卡的，所有要插一个网卡。新的主板是iyou板载网卡的。

2， AGP和PCI-e都是插显卡的。

3， Pci的插槽可以插网卡，声卡。

4， 电源绿色的线和地线短路后所有的开机电压都出来了。

5， 台式机开机和笔记本开机信号不一样，台式机开机信号可以是开机芯片和南桥芯片和专用开机芯片，但是都会在最后把绿线拉低。

6， 台式机只有CPU的供电时采用PWM的方式，其他的采用三端稳压器或者采用场效应管管。

7， USB的前置如果接反了就可能烧掉板子。排序一般是5V,D-,D+,GND.

8， 电阻在路测量只会比标称的更小，因为并联只会跟小。

9， 0欧姆的电阻在电路中起一个保险的作用。

10，对于滤波，电容是越大越多越好。

11，电容的代换原则是耐压要高于原来，容量接近就可以了。

12，电容如果用小数点表示的话比如0.47表示uf。如果是三位数表示如302表示的是30000PF.没有标耐压的电容一般默认的是50V.

13，一般的板子上有阴影的表示电容的负极，华硕的话表示正极。

14，判断三极管的好坏是6次测量一定有2次有阻值。判断场效应管的好坏是一定有一次是阻值。

15，开机电压3.3V可以通过pci的A14脚测到。待机时电源的紫色是待机电压，5VSB.绿色的5V是开机电压。

16，FF或则00表示没有过CPU.C1表示没有过内存条。

17，主板南桥有个32.768M的晶振。

18，电脑主板触发后会有一个复位信号才能跑卡，这个复位信号在PCI的A15脚。

19.PCI的总线时钟是33M.在B16脚。

20，热风枪在刚开始开机时不能马上去吹板子，因为温度很高，要等30秒左右好。调温度时看到里面是暗红的最好。风量是板子有呼呼的声音。

21，洗板水就是让修过的芯片看上去像没修过一样。

22，助焊膏在用烙铁家焊锡膏时保证板子的焊锡膏不会相连，还有助焊膏加热一次后会变硬，所以用洗板水洗后要重新刷助焊膏。

液晶显示器维修

1，把电视机打到A类状态，一般都是录像机状态，一般都是蓝色。

2笔记本电脑液晶一般只有一个灯管，15寸液晶显示器一般是2个灯管，17到，19，22的一把是4根灯管。

3，高压板就是逆变器，把12V直流的低电压变成交流高电压。

4，新式的液晶显示器电源一般是电源和高压板2合一的，驱动板可能不需要12V，也可能需要12V.如果是老试的外接电源，那么驱动板就需要12V.因为驱动板要把12V送到高压板。

5，电阻的误差环离其他环比较远。

6，电容滤波电容越大越好。

7电容代换原则，耐压压不得低于原来，容量接近即可。

8，电容三位数标法默认单位是PF.小数点标法默认单位是UF.

10， 电阻放长了也就是坏了只会变大，电容时间长了或者坏了只会变小。

11， 电容在测量时不管有没有极性都一样的。

12， 稳压二极管的电路符号一般用ZD表示，高频二极管的正向阻值一般在200左右欧姆，普通二极管的阻值一般在500欧姆左右。如果一个二极管的正向有阻值，反向也有阻值，那么这个二极管就漏电。

13呈现一个无穷大的电阻相当于电路中的开关断开。

14三端稳压器一般是左边第一条腿是输入电压，中间是输出电压，右边最后一个引脚是地线。

15驱动板上要用的电压时5V，3,3v。1.8V，12V的要看驱动板需不需要. 高压条上的电压一般是12V.

16，了解单独电源供电和高压电源二合一的区别。

17，有电流一定产生磁场，变化的磁场才能产生电压。

20，电源芯片坏了一般其他元器件不会坏，其他元器件坏了，电源芯片很容易坏。

21，热地与冷地。

22，一般高压板是12V的供电，26寸或以上的高压板是24v的供电。

23,26寸或以上一般是8灯以上灯管。。

24，单灯的高压板只能接一个灯，2灯的高压板不能只接一个灯。高压板不能多街灯也不能灯3少接灯。

25，高压板的开启信号是一个持续的5v或者3,3V.

26，液晶显示器型号与液晶屏之间没有任何关系。
