花粉测量实验报告

课外自主性实验

全

站

仪

的

测

量

与

放

样

实验成员：姓 名 学 号

孙中凯 3072109431

付忠辉 3072109430

谭思文 3072109417

孙开韦 3072109205

指导老师： 李建 曹茂柏

淮阴工学院建筑工程学院

二〇一〇年十一月二十七日 目录

1．组学生姓名与学号及使用仪器- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3

2．所用仪器及附件- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3

3．实验条件- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -3

4．实验过程数据及相关内容记录- - - - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - -3

5．建筑面积计算表- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -4

6．心得体会- - -- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5

7．CAD图- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9

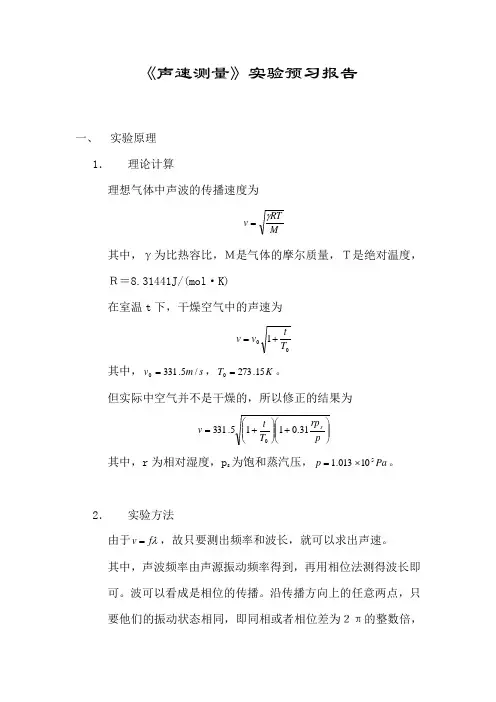

《声速测量》实验预习报告

一、 实验原理

1． 理论计算

理想气体中声波的传播速度为

MRTv

其中，γ为比热容比，Ｍ是气体的摩尔质量，Ｔ是绝对温度，Ｒ＝8.31441J/(mol·K)

在室温t下，干燥空气中的声速为

001Ttvv

其中，smv/5.3310，KT15.2730。

但实际中空气并不是干燥的，所以修正的结果为

prpTtvs31.0115.3310

其中，r为相对湿度，ps为饱和蒸汽压，Pap510013.1。

2． 实验方法

由于fv，故只要测出频率和波长，就可以求出声速。

其中，声波频率由声源振动频率得到，再用相位法测得波长即可。波可以看成是相位的传播。沿传播方向上的任意两点，只要他们的振动状态相同，即同相或者相位差为２π的整数倍，这时两点间的距离应等于波长λ的整数倍，即nl。

当在发射器的声波中沿传播方向移动接受器时，总可以找到一个位置，使得接受器接受到的电信号和发射器的激励电信号同相。继续移动接受器，知道接受的信号再一次和激励电信号同相的时候，移过的距离必然等于声波的波长。利用利萨如图形在两个电信号同相或反相时椭圆退化为友斜或左斜直线即可判断。

二、 实验步骤

1． 连接电路。函数信号发生器的输出与超声波发射器的输入端及示波器的通道1相连；超声波接受器的输出端和示波器的通道2相连。函数信号发生器置于正弦波输出，频率置于100kHz档，输出幅度调到峰值10V左右。

2． 用示波器观察加在声波发射器上的电信号和超声波接受器输出的电信号。先将函数信号发生器的频率调节到40kHz左右，然后细调频率，使接受器输出信号最大，记下此频率，即超声波频率。实验过程中若有改变，记下最大最小值，最后取平均值。

3． 用相位法测波长。利用利萨如图找出同相点，每遇到一个同相点就测一次接受器的位置x，连续测20个，并用逐差法处理。得到波长的平均值。计算声速。

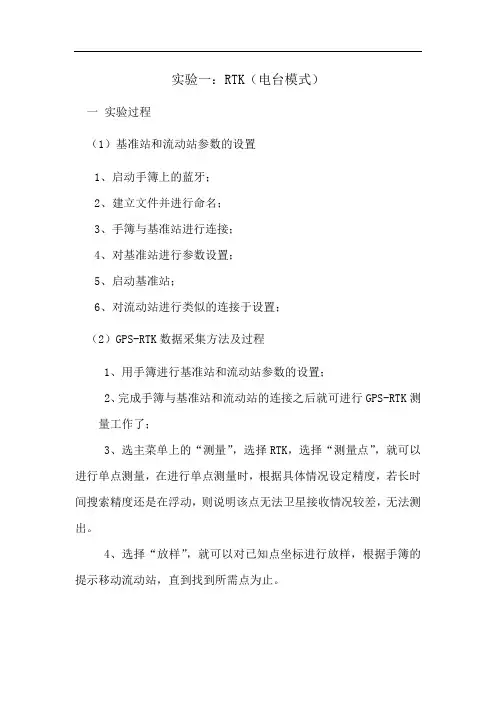

实验一：RTK（电台模式）

一 实验过程

（1）基准站和流动站参数的设置

1、启动手簿上的蓝牙；

2、建立文件并进行命名；

3、手簿与基准站进行连接；

4、对基准站进行参数设置；

5、启动基准站；

6、对流动站进行类似的连接于设置；

（2）GPS-RTK数据采集方法及过程

1、用手簿进行基准站和流动站参数的设置；

2、完成手簿与基准站和流动站的连接之后就可进行GPS-RTK测量工作了；

3、选主菜单上的“测量”，选择RTK，选择“测量点”，就可以进行单点测量，在进行单点测量时，根据具体情况设定精度，若长时间搜索精度还是在浮动，则说明该点无法卫星接收情况较差，无法测出。

4、选择“放样”，就可以对已知点坐标进行放样，根据手簿的提示移动流动站，直到找到所需点为止。

二 实验数据

实验二：RTK（GPRS模式）

一 实验过程：

用电台发射时，基准站和流动站之前的数据通讯是通过电台来完成的，基准站电台把基站数据调制后以载波方式发出，流动站电台接收载波数据后解调。而GPRS方式作业时数据是通过公网传输的，基准站和流动站各需要一张开通了网络功能的SIM卡，作业时基站和流动站分别通过SIM卡连接上INTERNET网络，然后流动站需要输入基准站的IP地址，经由INTERNET网通过IP地址来访问基准站以获取基站数据。

将RTK设置好后，采集测量区域周边的三个角坐标，进行点校正。

点校正后进行点的测量

二 实验结果：

三 误差分析及减小误差的方法：

（1）卫星星历误差，卫星星历误差实际上就是卫星位置的确定误差，其大小取决于卫星跟踪的数量及空间分布，观测值数量及精度．

（2）接收机钟误差，减弱方法是的把每一个观测时刻接收机差当作一个独立未知参数在数据处理中与观测站的位置参数一并求解．

（3）卫星信号传播误差，包括电离层和对流层时廷误差．

（4）多路径误差，多路径误差是指卫星信号通过不同的路径传输到接收机天线．多路径效应不反与反射系数有关，也与反射物离测站的距离及卫星的信号方向有关，由于无法建立准确的误差改正模型，只能恰当的选择地点测量，避开信号反射物．

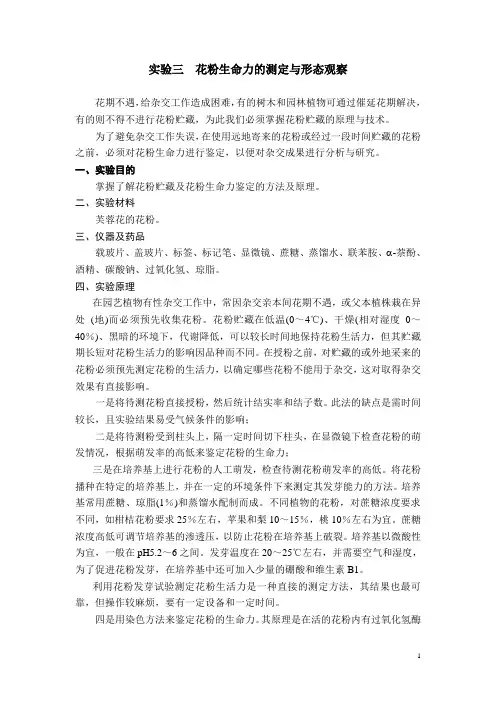

1 实验三 花粉生命力的测定与形态观察

花期不遇，给杂交工作造成困难，有的树木和园林植物可通过催延花期解决，有的则不得不进行花粉贮藏，为此我们必须掌握花粉贮藏的原理与技术。

为了避免杂交工作失误，在使用远地寄来的花粉或经过一段时间贮藏的花粉之前，必须对花粉生命力进行鉴定，以便对杂交成果进行分析与研究。

一、实验目的

掌握了解花粉贮藏及花粉生命力鉴定的方法及原理。

二、实验材料

芙蓉花的花粉。

三、仪器及药品

载玻片、盖玻片、标签、标记笔、显微镜、蔗糖、蒸馏水、联苯胺、-萘酚、酒精、碳酸钠、过氧化氢、琼脂。

四、实验原理

在园艺植物有性杂交工作中，常因杂交亲本间花期不遇，或父本植株栽在异处 (地)而必须预先收集花粉。花粉贮藏在低温(0～4℃)、干燥(相对湿度0～40％)、黑暗的环境下，代谢降低，可以较长时间地保持花粉生活力，但其贮藏期长短对花粉生活力的影响因品种而不同。在授粉之前，对贮藏的或外地采来的花粉必须预先测定花粉的生活力，以确定哪些花粉不能用于杂交，这对取得杂交效果有直接影响。

一是将待测花粉直接授粉，然后统计结实率和结子数。此法的缺点是需时间较长，且实验结果易受气候条件的影响；

二是将待测粉受到柱头上，隔一定时间切下柱头，在显微镜下检查花粉的萌发情况，根据萌发率的高低来鉴定花粉的生命力；

三是在培养基上进行花粉的人工萌发，检查待测花粉萌发率的高低。将花粉播种在特定的培养基上，并在一定的环境条件下来测定其发芽能力的方法。培养基常用蔗糖、琼脂(1％)和蒸馏水配制而成。不同植物的花粉，对蔗糖浓度要求不同，如柑桔花粉要求25％左右，苹果和梨10～15％，桃10％左右为宜。蔗糖浓度高低可调节培养基的渗透压，以防止花粉在培养基上破裂。培养基以微酸性为宜，一般在pH5.2～6之间。发芽温度在20～25℃左右，并需要空气和湿度，为了促进花粉发芽，在培养基中还可加入少量的硼酸和维生素B1。

利用花粉发芽试验测定花粉生活力是一种直接的测定方法，其结果也最可靠，但操作较麻烦，要有一定设备和一定时间。
