笔记本显卡供电

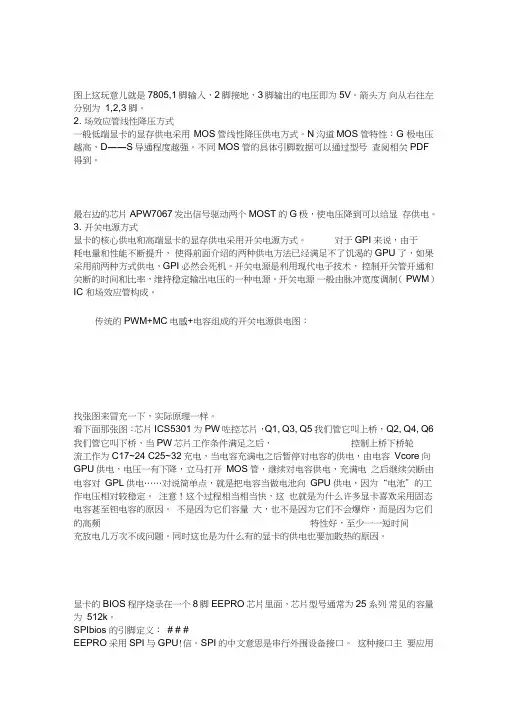

图上这玩意儿就是7805,1脚输入，2脚接地，3脚输出的电压即为5V。箭头方 向从右往左分别为 1,2,3 脚。

2. 场效应管线性降压方式

一般低端显卡的显存供电采用 MOS管线性降压供电方式。N沟道MOS管特性：G 极电压越高，D――S导通程度越强。不同MOS管的具体引脚数据可以通过型号 查阅相关PDF得到。

最右边的芯片APW7067发出信号驱动两个MOST的G极，使电压降到可以给显 存供电。

3. 开关电源方式

显卡的核心供电和高端显卡的显存供电采用开关电源方式。 对于GPI来说，由于

耗电量和性能不断提升， 使得前面介绍的两种供电方法已经满足不了饥渴的 GPU 了，如果采用前两种方式供电，GPI必然会死机。开关电源是利用现代电子技术， 控制开关管开通和关断的时间和比率， 维持稳定输出电压的一种电源。 开关电源 一般由脉冲宽度调制（ PWM）IC 和场效应管构成。

传统的PWM+MC电感+电容组成的开关电源供电图：

找张图来冒充一下，实际原理一样。

看下面那张图：芯片ICS5301为PW咗控芯片，Q1, Q3, Q5我们管它叫上桥， Q2, Q4, Q6我们管它叫下桥，当PW芯片工作条件满足之后， 控制上桥下桥轮

流工作为C17~24 C25~32充电，当电容充满电之后暂停对电容的供电，由电容 Vcore向GPU供电，电压一有下降，立马打开 MOS管，继续对电容供电，充满电 之后继续关断由电容对 GPL供电……对说简单点，就是把电容当做电池向 GPU 供电，因为“电池”的工作电压相对较稳定。 注意！这个过程相当相当快，这 也就是为什么许多显卡喜欢采用固态电容甚至钽电容的原因。 不是因为它们容量 大，也不是因为它们不会爆炸，而是因为它们的高频 特性好，至少一一短时间

充放电几万次不成问题。同时这也是为什么有的显卡的供电也要加散热的原因。

显卡的BIOS程序烧录在一个8脚EEPRO芯片里面，芯片型号通常为25系列 常见的容量为 512k。

显卡外接电源

显卡是电脑中最重要的硬件之一，它负责处理图形和显示工作，因此对电脑的游戏和视觉效果有着重要的影响。为了使显卡能够正常运行，通常需要使用外接电源来为其提供足够的电力。

显卡外接电源是一种通过外部电源连接到显卡上的电源模块，与显卡主板上的电源插槽相连。通常情况下，主板上的电源供电插槽无法提供足够的电力来满足显卡的需求，因此需要额外的外接电源来满足显卡的高功耗要求。

显卡外接电源一般使用的是6针或8针的PCI-E连接器，这些连接器可以提供更大的电流和更稳定的电压，以确保显卡能够在高负载下正常运行。外接电源通常使用的是标准的ATX电源，具有较高的功率输出和稳定的电流。

使用显卡外接电源有以下几个好处：

第一，显卡外接电源可以提供足够的电力，以满足显卡在高负载下的需求。显卡在运行游戏或进行图形处理时需要大量的电力，特别是在超频或多卡交火的情况下，需求更高。外接电源能够提供稳定的电流，避免因电力不足而导致显卡性能下降或崩溃。

第二，显卡外接电源可以减少电脑主板的负荷。电脑主板本身的电源供电插槽是有限的，如果显卡的功耗较高，会导致主板上其他硬件的电力供应不足，甚至引发系统崩溃。通过使用外接电源，可以将部分电力负荷从主板上分担出去，从而降低主板的负荷，提高系统的稳定性。

第三，显卡外接电源可以有效降低显卡发热。显卡的高功耗不仅会消耗大量的电力，还会产生大量的热量。如果显卡的功耗无法得到有效的散热，会导致显卡温度过高，进而影响显卡的性能和寿命。通过使用外接电源，可以减少主板上的功耗，从而降低显卡的发热，延长显卡的使用寿命。

总的来说，显卡外接电源是保证显卡正常运行和提高系统稳定性的重要设备。在选购显卡外接电源时，应根据显卡的功耗需求和电源的额定功率来选择合适的产品，并注意确保外接电源的质量和稳定性，以免对电脑硬件产生不利影响。

显卡供电电压

显卡是电脑中处理图形和视频任务的重要组件，它需要稳定的供电电压来保证其正常运行。显卡供电电压通常是通过电源提供的，电源会将交流电转换为稳定的直流电，供给给各个硬件设备。

显卡供电电压的标准电压值为12V和5V。其中，12V电压主要用于给显卡提供高功率的供电，包括显卡核心、显存、显示接口等部分；而5V电压则主要用于给显卡提供较低功率的供电，包括一些辅助组件和接口。

在实际使用中，显卡供电电压的稳定性对显卡的性能和稳定性有着至关重要的影响。如果供电电压不稳定，可能会导致显卡崩溃、闪屏、出现图像异常等问题，严重的情况下甚至可能损坏显卡。

为了保证显卡供电电压的稳定性，可以采取以下几个方法：

1.选择高质量的电源：电源是电脑系统中提供电能的重要组件，选择一个稳定的、符合显卡功率需求的电源非常重要。一般来说，功率较高的电源质量相对较好，稳定性也较高。

2.使用稳定器：在电脑主板或显卡上安装稳压器，可以提供稳定的电压给显卡。稳压器是一种电子元件，可以将输入的电压调整为稳定的输出电压。通过使用稳压器，可以提高供电电压的稳定性。

3.加装电容器：在电脑主板或显卡电源部分加装电容器，可以减缓供电电压的波动，提高供电电压的稳定性。

4.确保电脑散热良好：显卡在高负载下会产生较多的热量，过高的温度可能会导致供电电压不稳定。因此，保证电脑的散热良好，可以有助于提高显卡供电电压的稳定性。

总结起来，显卡供电电压的稳定性对显卡性能和稳定性有很大的影响，需要采取一些措施来确保其稳定。选择高质量的电源，使用稳定器、加装电容器以及保证散热良好，这些都是提高显卡供电电压稳定性的有效方法。

显卡供电问题排查及解决方法

一、引言

随着科技的不断进步，显卡作为电脑中重要的硬件设备之一，承担着图形处理和显示的重要任务。然而，在使用显卡的过程中，我们有时会遇到供电问题影响其正常运行。本文将介绍显卡供电问题的排查方法，并提供解决方案，帮助读者解决类似问题。

二、显卡供电问题的常见症状

1. 显示屏无信号或无图像输出。

2. 电脑重启或死机。

3. 显卡噪音过大。

4. 游戏或图形处理软件运行卡顿。

三、显卡供电问题的可能原因

1. 电源功率不足。

2. 电源线连接不稳或接触不良。

3. 电源线质量差。

4. 显卡座位不正。

四、显卡供电问题的排查步骤 1. 检查电源功率是否满足要求。查看显卡所需的最小功率要求，并检查电源功率是否足够提供稳定的电能。

2. 检查电源线连接。确保电源线与电源插孔和显卡插槽之间连接良好，没有松动或接触不良的情况。

3. 替换电源线。如果发现电源线质量差或老化损坏，及时更换新的电源线。

4. 检查显卡座位。确认显卡已正确安装到主板插槽中，未倾斜或没有松动。

5. 清理显卡金手指。使用橡皮擦轻轻擦拭显卡金手指，以确保良好的接触。

五、显卡供电问题的解决方法

1. 更换高功率电源。如果电源功率不足，导致显卡供电不稳定，可以考虑更换功率更大的电源。

2. 使用高质量的电源线。选择质量好的电源线，确保电能传输稳定可靠。

3. 检查主板电源接口。有些显卡需要额外的电源连接，确保主板上的电源接口已插入显卡的电源插口。

4. 检查显示器连接。有时候，显示器连接不良也会导致无信号或无图像输出问题，检查并确保连接稳固。 5. 温度控制和风扇清洁。过热可能导致显卡供电不稳定，及时清理显卡散热器和风扇，保持显卡温度正常。

六、总结

显卡供电问题对于电脑使用者来说是一个常见但也很麻烦的问题。通过本文介绍的排查方法和解决方案，读者可以准确地判断显卡供电问题的原因，并采取恰当的措施加以解决。最终，我们可以确保显卡的供电稳定，使其在电脑使用过程中发挥出最佳性能。
