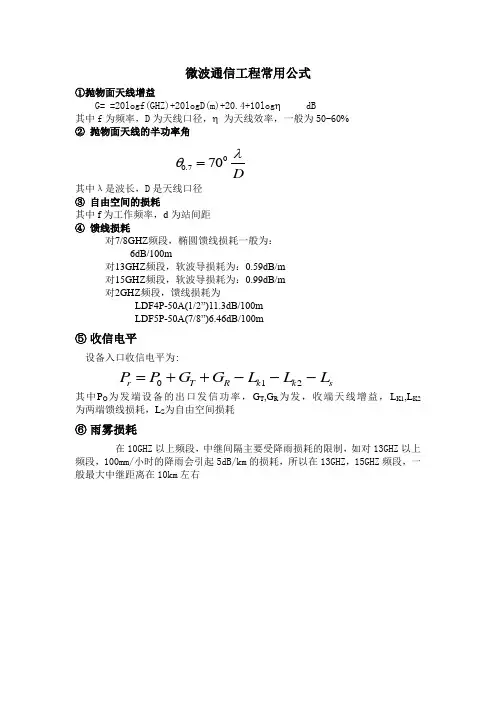

微波通信工程常用公式
①抛物面天线增益
G= =20logf(GHZ)+20logD(m)+20.4+10log dB
其中f为频率，D为天线口径， 为天线效率，一般为50-60
② 抛物面天线的半功率角
其中λ是波长，D是天线口径
③ 自由空间的损耗
其中f为工作频率，d为站间距
④ 馈线损耗
对7/8GHZ频段，椭圆馈线损耗一般为：
6dB/100m
对13GHZ频段，软波导损耗为：0.59dB/m
对15GHZ频段，软波导损耗为：0.99dB/m
对2GHZ频段，馈线损耗为
LDF4P-50A(1/2”)11.3dB/100m
LDF5P-50A(7/8”)6.46dB/100m
⑤ 收信电平
设备入口收信电平为:
其中PO为发端设备的出口发信功率，GT,GR为发，收端天线增益，LK1,LK2
为两端馈线损耗，LS为自由空间损耗
⑥ 雨雾损耗
在10GHZ以上频段，中继间隔主要受降雨损耗的限制，如对13GHZ以上频段，100mm/小时的降雨会引起5dB/km的损耗，所以在13GHZ，15GHZ频段，一般最大中继距离在10km左右
07070.DPPGGLLLrTRkks012
⑦ 余隙的计算
地球凸起高度：
其中K为大气折射因子，余隙得大于一阶费涅尔半径。
路径余隙的计算公式如下：
一阶费涅尔半径如下：
一般情况余隙都要保证一个一阶费涅尔半径(7/8GHZ) hhdhddddKhcs12211200785.hdd1121211[]

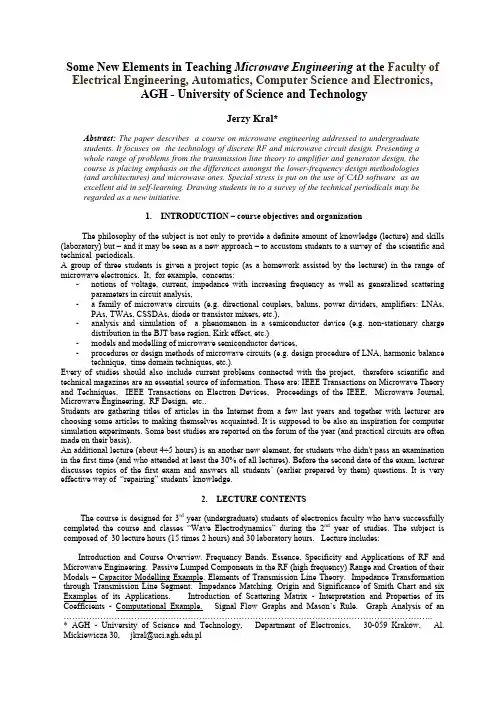

Some New Elements in Teaching Microwave Engineering at the Faculty of
Electrical Engineering, Automatics, Computer Science and Electronics,
AGH - University of Science and Technology
Jerzy Kral*
Abstract: The paper describes a course on microwave engineering addressed to undergraduate
students. It focuses on the technology of discrete RF and microwave circuit design. Presenting a
whole range of problems from the transmission line theory to amplifier and generator design, the
course is placing emphasis on the differences amongst the lower-frequency design methodologies
(and architectures) and microwave ones. Special stress is put on the use of CAD software as an
excellent aid in self-learning. Drawing students in to a survey of the technical periodicals may be
regarded as a new initiative.
1. INTRODUCTION – course objectives and organization
第1篇
一、工程背景
随着通信技术的不断发展，微波通信已成为我国通信网络的重要组成部分。微波站工程施工作为微波通信系统建设的关键环节，对通信信号的传输质量具有至关重要的作用。微波站工程施工主要包括天线塔建设、馈线系统安装、电源及监控系统安装等。
二、工程内容
1. 天线塔建设
（1）选址：根据设计要求，选择合适的地段进行天线塔建设。要求地形平坦，地质条件良好，交通便利。
（2）基础施工：根据天线塔高度和地质条件，进行基础施工。一般采用钢筋混凝土基础，确保天线塔的稳定性。
（3）塔身施工：按照设计要求，逐层安装塔身，确保塔身垂直度和水平度。
（4）天线安装：在塔身顶部安装天线，调整天线方向，确保信号覆盖范围。
2. 馈线系统安装
（1）馈线布放：根据设计要求，布放馈线，确保馈线长度、弯曲半径等符合规范。
（2）馈线接头：对接馈线，确保接头质量，防止信号损耗。
（3）馈线支撑：安装馈线支撑，确保馈线稳定，防止因风力等原因导致馈线脱落。
3. 电源及监控系统安装
（1）电源系统：安装电源设备，包括变压器、配电柜等，确保微波站正常运行。
（2）监控系统：安装监控系统，对微波站运行情况进行实时监控，确保通信信号稳定。
三、施工要求
1. 施工人员要求：施工人员应具备相关专业知识和技能，熟悉微波站工程施工工艺。
2. 施工材料要求：选用符合国家标准和设计要求的材料，确保工程质量。 3. 施工工艺要求：严格按照设计要求和技术规范进行施工，确保施工质量。
4. 施工进度要求：按照工程进度计划，合理安排施工工序，确保工程按时完成。
5. 施工安全要求：加强施工现场安全管理，确保施工人员生命财产安全。
四、施工注意事项
1. 施工过程中，要密切关注天气变化，确保施工安全。
2. 遇到地质条件复杂、施工难度较大的地段，要及时调整施工方案，确保工程顺利进行。
3. 加强施工过程中的质量控制，确保工程质量符合设计要求。
