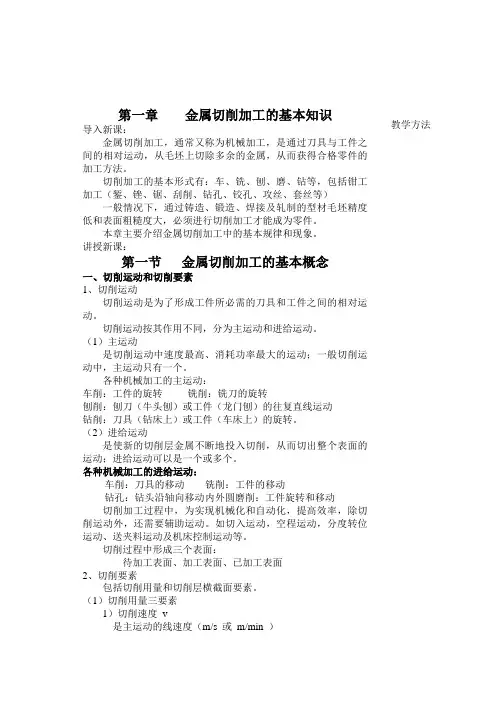

教学方法 第一章 金属切削加工的基本知识
导入新课：
金属切削加工，通常又称为机械加工，是通过刀具与工件之间的相对运动，从毛坯上切除多余的金属，从而获得合格零件的加工方法。
切削加工的基本形式有：车、铣、刨、磨、钻等，包括钳工加工（錾、锉、锯、刮削、钻孔、铰孔、攻丝、套丝等）
一般情况下，通过铸造、锻造、焊接及轧制的型材毛坯精度低和表面粗糙度大，必须进行切削加工才能成为零件。
本章主要介绍金属切削加工中的基本规律和现象。
讲授新课：
第一节 金属切削加工的基本概念
一、切削运动和切削要素
1、切削运动
切削运动是为了形成工件所必需的刀具和工件之间的相对运动。
切削运动按其作用不同，分为主运动和进给运动。
（1）主运动
是切削运动中速度最高、消耗功率最大的运动；一般切削运动中，主运动只有一个。
各种机械加工的主运动：
车削：工件的旋转 铣削：铣刀的旋转
刨削：刨刀（牛头刨）或工件（龙门刨）的往复直线运动
钻削：刀具（钻床上）或工件（车床上）的旋转。
（2）进给运动
是使新的切削层金属不断地投入切削，从而切出整个表面的运动；进给运动可以是一个或多个。
各种机械加工的进给运动：
车削：刀具的移动 铣削：工件的移动
钻孔：钻头沿轴向移动 内外圆磨削：工件旋转和移动
切削加工过程中，为实现机械化和自动化，提高效率，除切削运动外，还需要辅助运动。如切入运动，空程运动，分度转位运动、送夹料运动及机床控制运动等。
切削过程中形成三个表面：
待加工表面、加工表面、已加工表面
2、切削要素
包括切削用量和切削层横截面要素。
（1）切削用量三要素
1）切削速度 v
是主运动的线速度（m/s 或 m/min ） 教学方法 旋转主运动：
2）进给速度vf 或进给量f
vf ：单位时间内刀具对工件沿进给方向的相对位移（mm/s
或mm/min）
进给量f：工件或刀具每转一周，刀具对工件沿进给方向的相对位移。（mm/r）
首页>行业信息>行业信息>
合金磨削刀具-钛合金的切削加工
摘要：文件地点传真-上海500kV世博输变电工程设备采购招标混凝土机械设备-我国混凝土泵车的研发趋势器材行业企业-2008年是纺织机械发展预测除尘器粉尘气体-现代锅炉除尘设备简介控制器技术空调-我国将制定变频控制器标准终结市场混乱新产品功能水平-中联环卫机械公司五款新产品通过验收波兰装配厂徐州-扩大欧洲市场份额 徐工波兰装配厂落成叉车鸟巢开幕式-龙工叉车为奥运鸟巢极速“变装”出力(图)刀具加工刀片-Kennametal公司推出KB9640新刀具工程机械企业-工程机械租赁业发展前景广阔1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。室温下，合金,磨削,刀具,丝锥,切屑,砂轮,磨损,铰刀,硬质合金,温度,
1．钛合金可分为哪几类?
钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。室温下，钛合金有三种基体组织，钛合金也就分为以下三类：
(1) α钛合金：它是α相固溶体组成的单相合金，不论是在一般温度下还是在较高的实际应用温度下，均是α相，组织稳定，耐磨性高于纯钛，抗氧化能力强。在500℃～600℃的温度下，仍保持其强度和抗蠕变性能，但不能进行热处理强化，室温强度不高。
(2) β钛合金：它是β相固溶体组成的单相合金，未热处理即具有较高的强度，淬火、时效后合金得到进一步强化，室温强度可达1372～1666 MPa；但热稳定性较差，不宜在高温下使用。
(3) α+β钛合金：它是双相合金，具有良好的综合性能，组织稳定性好，有良好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效使合金强化。热处理后的强度约比退火状态提高50％～100％；高温强度高，可在400℃～500℃的温度下长期工作，其热稳定性次于α钛合金。
机械加工基本常识
- 1 -
机械加工常用常识
1、标准直齿圆柱齿轮跨齿齿数：N＝0.1111Z+0.5；
2、标准直齿圆柱齿轮公法线长度：W＝M〖2.952123（N-0.5）＋0.014005Z〗;
3、高度变位直齿圆柱齿轮跨齿齿数：N＝0.1111Z+0.5-0.2317X；
4、 高度变位直齿圆柱齿轮公法线长度：W’＝W+0.6840MX;
5、 内六方螺栓： M5 Φ5.3 Φ5.5 Φ5.8沉孔Φ10深6
M6 Φ6.4 Φ6.6 Φ7沉孔Φ12深7
M8 Φ8.4 Φ9 Φ10沉孔Φ15深9
M10 Φ10.5 Φ11 Φ12沉孔Φ18深11
M12 Φ12.5 Φ13 Φ15沉孔Φ22深13
M14 Φ14.5 Φ15 Φ17沉孔Φ25深15
M16 Φ16.5 Φ17 Φ19沉孔Φ28深17
6、中心孔：A型 A2/4.25 A2.5/5.30 A3.15/6.7 A4/8.5 A6.3/13.2
B型 B2/6.30 B2.5/8.0 B3.15/10.0 B4/12.5 B6.3/18.0
C型 M6/10.5 M8/13.2 M10/16.3 M12/19.8 M16/25.3;
7、螺纹内径：M6 Φ5 M6×0.75 Φ5.2 M8 Φ6.7 M8×1 Φ7
切削加工基础知识
一、概念题
1．切削运动
在切削过程中，加工刀具与工件间的相对运动，就是切削运动。
2．进给量
进给量是指主运动的一个循环内(一转或一次往复行程)刀具在进给方向上相对工件的位移量。
3．积屑瘤
在一定的切削速度范围内切削塑性材料时，经常发现在刀尖附近的前面上牢牢地粘附着一小块很硬的金属，这就是积屑瘤，又称刀瘤。
4．总切削力
刀具总切削力是刀具上所有参予切削的各切削部分所产生的切削力的合力。
5．刀具的耐用度
刀具两次刃磨中间的实际切削时间称为刀具的耐用度，单位为min。 二、填空题
1.切削运动包括 主运动
和
进给运动 两个基本运动。
2.切削用量三要素是指 切削速度 、 进给量
和
背吃刀量
。
3.目前用于生产上的刀具材料的种类有 碳素工具钢 、 合金工具钢 、 高速钢 和 硬质合金
等。
4.外圆车刀的切削部分由 前 面、 后 面、 副后 面， 主切削 刃、 副切削 刃和 刀
尖组成。5.一把普通外圆车刀的主要角度有 前角 、 后角 、 副后角 、 主偏角 、
副偏角
、 刃倾角
等。
5.根据切削材料和切削条件的不同，常见的切屑种类有 崩碎切屑 、 带状切屑 、 节状切屑 三种。
6.切削过程中的物理现象包括 滞流层与积屑瘤
、
切削力
、 切削热 和 刀具磨损 。 三、选择题 1.刀具的前角是在 A 内测量的前面与基面的夹角。 A.正交平面；B.切削平面；C.基面。
2.多数机床的主运动为 B 运动。
A.直线；B.旋转；C.其它。
3.切削塑性材料时易形成 B ，切削脆性材料时易形成 A 。
A.崩碎切屑；B.带状切屑。
4.在切削分力中， B 是最大的。
A.进给力Ff；B.主切削力Fc；C.背向力Fp。四、判断题
1.主运动可以是旋转运动，也可以是直线运动。（对）
2.在切削时，刀具前角越小，切削越轻快。（错）
