1 南充职业技术学院试卷（A 卷）
200 – 200 学年度第 期
考试班级 完 卷 时 间 100分钟
考试科目 《建筑识图与构造》 命 题 人 王 朝 兴
使用教材 高职高专规划教材 教研室主任签字
学 号 考 生 姓 名
总分 一 二 三 四 五 六 七 八 九 十
一、填空题（每空1分，共计25分）
1.常用建筑图纸A2的尺寸BL为____________
2.混凝土材料的图例为____________
3.常用的施工图的种类有________、_________、___________
4.门的代号名称为______________
5.板标注中Φ8@100/200表示__________________________________
6.基础的标注代号为____________,柱子的标注代号为______________
7.结施图标注中6YKB395-4表示_______________________________________
8.建筑基本模数1M=________mm
9.民用建筑物的构造组成部分有_________、__________、_________、________、___________、___________等常见6个
10.普通标准砖的尺寸为______________________
11.针对地下室透水材料，则一般防潮层是设在底层地面以上的_________mm处
12.常见的难燃烧体有___________、___________等
13.变形缝的种类有_____________、____________、_____________
《建筑识图与构造》课程标准
课程代码: 030435
总 学 时：60学时
学 分：4学分
适用专业: 建筑工程管理
目 录
第一部分 课程概述 ................................................................................................................ 1
一、课程性质与定位 ......................................................................................................... 1
二、学习领域（典型工作任务）描述 ............................................................................. 1
第二部分 课程目标 ................................................................................................................ 2
一、总体目标 ..................................................................................................................... 2
二、分类目标 ..................................................................................................................... 2
第三部分 内容标准 ................................................................................................................ 3

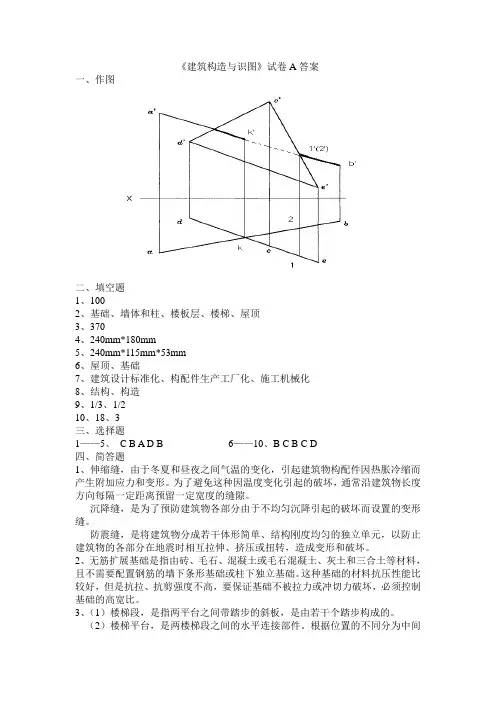

《建筑构造与识图》试卷A答案
一、作图
二、填空题
1、100
2、基础、墙体和柱、楼板层、楼梯、屋顶
3、370
4、240mm*180mm
5、240mm*115mm*53mm
6、屋顶、基础
7、建筑设计标准化、构配件生产工厂化、施工机械化
8、结构、构造
9、1/3、1/2
10、18、3
三、选择题
1——5、 C B A D B 6——10、B C B C D
四、简答题
1、伸缩缝，由于冬夏和昼夜之间气温的变化，引起建筑物构配件因热胀冷缩而产生附加应力和变形。为了避免这种因温度变化引起的破坏，通常沿建筑物长度方向每隔一定距离预留一定宽度的缝隙。
沉降缝，是为了预防建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。
防震缝，是将建筑物分成若干体形简单、结构刚度均匀的独立单元，以防止建筑物的各部分在地震时相互拉伸、挤压或扭转，造成变形和破坏。
2、无筋扩展基础是指由砖、毛石、混凝土或毛石混凝土、灰土和三合土等材料，且不需要配置钢筋的墙下条形基础或柱下独立基础。这种基础的材料抗压性能比较好，但是抗拉、抗剪强度不高，要保证基础不被拉力或冲切力破坏，必须控制基础的高宽比。
3、（1）楼梯段，是指两平台之间带踏步的斜板，是由若干个踏步构成的。
（2）楼梯平台，是两楼梯段之间的水平连接部件。根据位置的不同分为中间平台和楼层平台。
（3）栏杆扶手，是设置在梯段及平台边缘的安全保护构件。
4、板的布置要求：
（1）结构合理，结合墙承重方案，短向搭板；
（2）与建筑平面尺寸，形式相配合，减少构件类型，避免补充；
（3）考虑荷载大小与隔墙位置；
（4）考虑厨、厕开洞与阳台出挑。
五、绘出刚性防水屋面的构造层次
六、楼梯设计
解：b*h=280mm*140mm
N=2800/140=20
L=(20/2-1)*280=2520mm
C=100mm
1

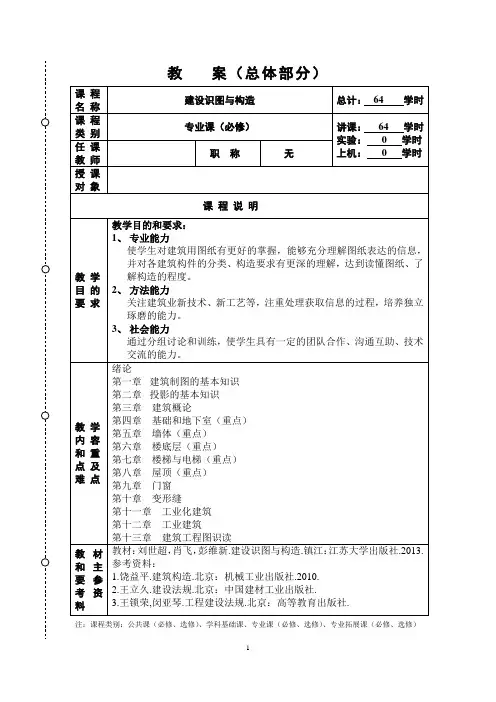

教 案（总体部分）课 程
名 称 建设识图与构造 总计： 64 学时
课 程
类 别 专业课（必修） 讲课： 64 学时
实验： 0 学时
上机： 0 学时 任 课
教 师 职 称 无
授 课
对 象
课 程 说 明
教 学
目 的
要 求 教学目的和要求：
1、 专业能力
使学生对建筑用图纸有更好的掌握，能够充分理解图纸表达的信息，并对各建筑构件的分类、构造要求有更深的理解，达到读懂图纸、了解构造的程度。
2、 方法能力
关注建筑业新技术、新工艺等，注重处理获取信息的过程，培养独立琢磨的能力。
3、 社会能力
通过分组讨论和训练，使学生具有一定的团队合作、沟通互助、技术交流的能力。
教 学
内 容
和 重
点 及
难 点 绪论
第一章 建筑制图的基本知识
第二章 投影的基本知识
第三章 建筑概论
第四章 基础和地下室（重点）
第五章 墙体（重点）
第六章 楼底层（重点）
第七章 楼梯与电梯（重点）
第八章 屋顶（重点）
第九章 门窗
第十章 变形缝
第十一章 工业化建筑
第十二章 工业建筑
第十三章 建筑工程图识读
教材和主要参考资料 教材：刘世超，肖飞，彭维新.建设识图与构造.镇江：江苏大学出版社.2013.
参考资料：
1.饶益平.建筑构造.北京：机械工业出版社.2010.
2.王立久.建设法规.北京：中国建材工业出版社.
3.王锁荣,闵亚琴.工程建设法规.北京：高等教育出版社.
注：课程类别：公共课（必修、选修）、学科基础课、专业课（必修、选修）、专业拓展课（必修、选修）
2
建设识图与构造 课程教案
授课题目（教学章、节或主题）：
第1章 建筑制图的基本知识
授课时间
安 排 第1周
星期一 第5、6节 教学器材与工具 无
授课类型
请标注● 理论课（●）上机课（）实验课（）习题课（）其他（）
