1 南充职业技术学院试卷（A 卷）
200 – 200 学年度第 期
考试班级 完 卷 时 间 100分钟
考试科目 《建筑识图与构造》 命 题 人 王 朝 兴
使用教材 高职高专规划教材 教研室主任签字
学 号 考 生 姓 名
总分 一 二 三 四 五 六 七 八 九 十
一、填空题（每空1分，共计25分）
1.常用建筑图纸A2的尺寸BL为____________
2.混凝土材料的图例为____________
3.常用的施工图的种类有________、_________、___________
4.门的代号名称为______________
5.板标注中Φ8@100/200表示__________________________________
6.基础的标注代号为____________,柱子的标注代号为______________
7.结施图标注中6YKB395-4表示_______________________________________
8.建筑基本模数1M=________mm
9.民用建筑物的构造组成部分有_________、__________、_________、________、___________、___________等常见6个
10.普通标准砖的尺寸为______________________
11.针对地下室透水材料，则一般防潮层是设在底层地面以上的_________mm处
12.常见的难燃烧体有___________、___________等
13.变形缝的种类有_____________、____________、_____________
《建筑制图与识图》教案
学习目标：
了解建筑制图的任务与学习方法，掌握常用的工程图的几个分类
教学重点：
1．搞清本章所讲的几个概念，及其相互间的关系；
2．掌握本课程的学习方法，培养一丝不苟的学习作风。
教学难点：
1．搞清“画法几何”与“工程制图”之间的关系，并在工程制图中正确运用画法几何理论；
2．掌握本课程的学习方法，培养一丝不苟的学习作风。
课时：2个课时
第一章 绪论
1.1 建筑制图的任务
1．研究正投影的基本理论
2．培养绘制和阅读工程图的能力
3．研究常用的图解方法，培养图解能力
4．通过绘图、读图和图解的实践，培养空间想象能力
5．培养认真、细致、一丝不苟的工作作风
6．培养用图形软件绘制图样的初步能力
工程图：在生产建设和科学研究工程中，对于已有的或想象中的空间体（如地面、建筑物、机器等）的形状、大小、位置和其它有关部门资料，很难用语言和文字表达清楚，因而需要在平面上（例如图纸上）用图形表达出来。这种在平面上表达工程物体的图，称为工程图。 《建筑制图与识图》教案
工程图常用的有以下几种： 1．透视图
2．轴测图
3．正投影图
4．标高投影图
1.1.1 画法几何
当研究空间物体在平面上如何用图形来表达时，因空间物体的形状、大小和相互位置等不相同，不便以个别物体来逐一研究，并且为了使得研究时易于正确、深刻和完全，以及所得结论能广泛地应用于所有物体起见，特采用几何学中将空间物体综合概括成抽象的点、线、面等几何形体的方法，先研究这些几何形体在平面上如何用图形来表达，以及如何通过作图来解决它们的几何问题。
教 案
（ - 学年第学期）
课程名称 建筑识图与构造
适用专业 建筑工程管理
授课班级
任课教师
技术职称
年 月
重 庆 城 市 职 业 学 院 课 时 教 案
讲 授 人 课 时 2 序 号 1
课题内容 绪论 教学时间
教学方法 讲授 讨论
教学课型 理论□ 实验□ 习题□
实践□ 复习□ 其他□ 教学手段 板书 多媒体
教学目标 知识目标 了解本课程的地位和任务，明确本课程的基本要求。
能力目标 要求学生对本课程的地位和任务有明确的认识。
任务定位 教学重点 课程基本要求。
教学难点 课程性质及地位。
教 学 过 程 设 计 课堂即时生成的问题与对策
导入
1. 为什么建筑工程管理专业的学生要学习《建筑识图与构造》这门课程？
2.向同学们讲解本课程的教学目标：要求学生通过学习后能掌握各种投影法的基本理论和作图方法，绘制出符合国家制图标准的建筑工程图和装饰工程图样，并能正确地阅读一般工程的建筑图纸。
二．重点内容讲解
1.首先讲解课程的基本要求，包括掌握制图的基本知识、掌握投影的原理、掌握点、线、面的投影原理、掌握组合体的投影和轴测图的投影画法，学会正确识读建筑平面图、立面图、剖面图及详图，掌握结构施工图和设备施工图的识读方法。
2.然后讲解建筑识图与构造的课程性质：它是建筑工程技术专业的专业课之一，工程图纸是用来表达设计意图。交流技术思想的重要工具，同时是用来指导生产、施工、管理等技术工作的重要技术文件。通过本课程的学习，培养学生的立体空间概念，掌握各种投影法的基本理论和作图方法，要求学生能绘制出符合国家标准的建筑图纸和正确阅读一般的工程建筑施工图纸。

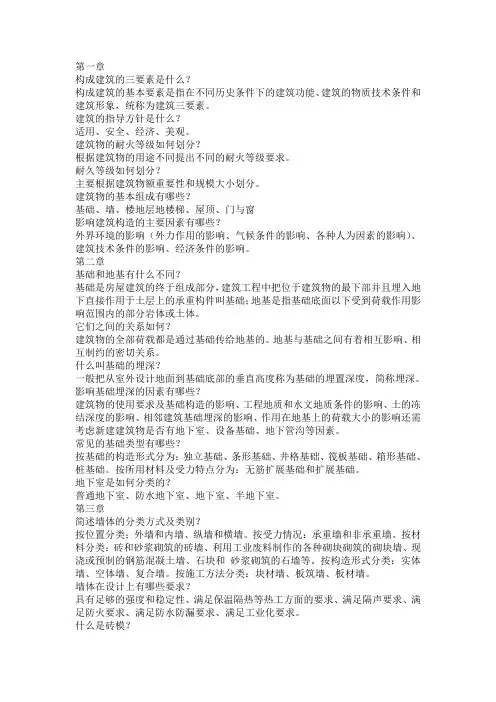

第一章
构成建筑的三要素是什么？
构成建筑的基本要素是指在不同历史条件下的建筑功能、建筑的物质技术条件和建筑形象，统称为建筑三要素。
建筑的指导方针是什么？
适用、安全、经济、美观。
建筑物的耐火等级如何划分？
根据建筑物的用途不同提出不同的耐火等级要求。
耐久等级如何划分？
主要根据建筑物额重要性和规模大小划分。
建筑物的基本组成有哪些？
基础、墙、楼地层地楼梯、屋顶、门与窗
影响建筑构造的主要因素有哪些？
外界环境的影响（外力作用的影响、气候条件的影响、各种人为因素的影响）、建筑技术条件的影响、经济条件的影响。
第二章
基础和地基有什么不同？
基础是房屋建筑的终于组成部分，建筑工程中把位于建筑物的最下部并且埋入地下直接作用于土层上的承重构件叫基础；地基是指基础底面以下受到荷载作用影响范围内的部分岩体或土体。
它们之间的关系如何？
建筑物的全部荷载都是通过基础传给地基的。地基与基础之间有着相互影响、相互制约的密切关系。
什么叫基础的埋深？
一般把从室外设计地面到基础底部的垂直高度称为基础的埋置深度，简称埋深。
影响基础埋深的因素有哪些？
建筑物的使用要求及基础构造的影响、工程地质和水文地质条件的影响、土的冻结深度的影响、相邻建筑基础埋深的影响、作用在地基上的荷载大小的影响还需考虑新建建筑物是否有地下室、设备基础、地下管沟等因素。
常见的基础类型有哪些？
按基础的构造形式分为：独立基础、条形基础、井格基础、筏板基础、箱形基础、桩基础。按所用材料及受力特点分为：无筋扩展基础和扩展基础。
地下室是如何分类的？
普通地下室、防水地下室、地下室、半地下室。
第三章
简述墙体的分类方式及类别？
按位置分类；外墙和内墙、纵墙和横墙。按受力情况：承重墙和非承重墙。按材料分类：砖和砂浆砌筑的砖墙、利用工业废料制作的各种砌块砌筑的砌块墙、现浇或预制的钢筋混凝土墙、石块和 砂浆砌筑的石墙等。按构造形式分类：实体墙、空体墙、复合墙。按施工方法分类：块材墙、板筑墙、板材墙。
