Sperry-Sun MWD操作培训提纲

定向井 徐飙

2003－7－17

学习目的:

通过学习使定向井仪器人员能够对MWD结构组成及原理有一个较深层次的认识，要求操作人员能够掌握该仪器的操作规程，能够独立工作。

第一部分：MWD仪器简介

工作原理：

1． 脉冲器工作原理

严格地说脉冲器应该称为泥浆压力脉冲器。其主要功能是使泥浆产生压力脉冲是井下仪器的关键部件，主要由两个部分：发电机＋液压泵

① 发电机：依靠钻井液的流动为动力产生电能，供井下探管使用。

② 液压泵：也是以钻井液的流动为动力产生液压动力，来推动蘑菇头的伸缩产生了泥浆压力脉冲，将探管测量的信号传送到地面。

2． 探管测量方式

① 关泵测量：井下BHA在钻进中需要在某点测斜时，将BHA在某点处静只稳定循环2分钟(确保井下探管稳定)后，停泵1分钟(测量)，再开泵到稳定排量至到测斜数据完全返出。

② 开泵测量：井下BHA在开泵后(泵压稳定)，开始测量并自动将测斜数据返出。 3． 探管数据传送频率

① 0.5HZ ：使用该频率传送时的缺点是速度慢，但抗干扰能力强，脉冲器井下使用寿命增大。

② 0.8HZ ：使用该频率的条件是井下稳度必须>40℃，否则地面计算机检测信号将非常困难，有时不能提供完整的测斜数据。用该频率时速度快，抗干扰能力弱。

4． 探管测量类型

测量类型可以分为长测量和短测量。长测量方式是将探管测量得到的各种原始数据，通过脉冲器传送到地面。(传送一组数据的时间3.5分钟)短测量方式是探管测量出的原始数据经过微处理器的处理后，在通过脉冲器的发送到地面。(传送时间为2分钟)

① 长测量(SURVEY)

它将提供全程的测量数据(Gx,Gy,Gz,Gtotal,Bx,By,Bz和Btotal,温度，转速，Inc,Az,DMT,Goxy,Boxy)来分析井下的情况。

② 短测量(survey)

只提供基本的测量数据(Inc,Az,DMT,)。

③ 测量结果的分析

Gtotal: 仪器在井下相对静止时Gtotal=1。现场测量时它的范围是0.980~ 1.020如果该值超出该范围说明井下仪器在测量时没有处于静止状态，所以测量得到的数据是不可靠的应进行重新进行测量(DMT的范围：-1~ 1)

Btotal：它是由BxByBz测量值的计算来确定。如果>10%(与当地作业区域的地磁场强度)可以说明井下作业中存在有磁干扰。

④ 测量方式的设定

通过探管上的模式选择开关来设定它的工作模式。一般来说前层作业或井下可能有磁干扰时，选择长测量模式。反之用短测量模式。

井下系统：

1． 脉冲工作系统

①脉冲器②定子支撑座系统(定子,转子)③蘑菇头④护罩 ⑤导流座 ⑥.限量环鱼颈总成⑦流管

2． 探管测量系统

①探管(mep01和mep15 )②探管保护桶 ③探管扶正器④探管定向总成

3． 井下脉冲器专用非磁短节(HOS),非磁钻铤(内经3.250”-1200系统，内径2.875”-650系统)

地面系统：

1． 操作间－计算机，安全相(电压，电流)，接口合(信号)

2． 钻台－压力传感器，司钻读出器(DDU)

MWD基本参数：

1200系统： 1． 排量范围：350~ 1200 加仑 /分

2． 泵：双缸或三缸(最好有脉冲缓冲器)

3． 接头：7 5/8” reg.box & pin

4． 扭矩：83000(尺/磅)

5． 地面工作条件：

泥浆比重－最高达18.0ppg

最大粘度－50 cp

含砂量－ < 2 %

最大压力－15000 psi

最大温度－125 ℃

仪器压力降－100psi 在水速为900加仑

650系统：

1． 排量范围－225~650加仑/分

2． 仪器压力降－100psi在水速为410加仑/分

3． 接头－4 1/2” box & pin

4． 扭矩－24000尺/磅

性能：

1． 井斜精度：±0.2 度(0度~180度)

2． 方位精度：±1.5度(0度~360度)

3． 工具面精度：±2.5度(0度~360度)

测量数据传达时间：

1． MEP01：标准测量(倾角,方位,工具面,温度,测量数据)需要148秒。工具面修正为18秒。

2． MEP15：标准测量(倾角,方位,工具面,温度,测量数据)需要128秒。工具面修正为9秒。

图形显示：

第二部分：工作流程：

了解相关资料：

1．井眼情况(尺寸,井深，温度, 排量)

2．泥浆比重

3．钻头水眼

4．泵的工作情况(空气包压力，灌助泵，泵效)

5．钻台情况(钻杆内径，钻杆合，立管)

MWD参数的计算：

1． 限流环(orifice)的计算

2． 仪器垫片的计算

3． 定子角度的选择

4． 探管模式的选择

5． 建立相关的运行文件

PCDWD软件的使用：

1. PCDWD的安装

2. SET-UP文件的使用

① 图形的选择②图形的检波③图形的绿波④DDU的设置⑤现场数据的记录⑥文件的记录⑦硬件的设置⑧实测的计算⑨组合键的使用

3. DWD文件的使用

① 探管的选择②使用系统的设置③作业井况的编辑④短测量编辑⑤长测量编辑

4. UTIL文件的使用

①回放功能②查看测量报告③查看信号绿波状况④DDU的测试

5. 使用PCDWD进行地面设备的检查

①信号线和压力传感器的测试②DDU的测试③探管QA测试④探管功能测试

第三部分：问题的出现和解决的方法

MWD作为一种当今先进的定向井测量工具，通过在渤海地区的多年使用，其优越性已被广泛接受。但是由于它的信号传输方式为泥浆压力信号传输，所以容易受到干扰。下面我就SPERRY SUN MWD在工作中的一些经验与大家一起探讨。

首先我们来分析一下干扰的来源：

 在钻进过程中，尤其是造斜或纠方位的作业，此时仪器在提供工具面，如果司钻操做钻杆，迅速就会在立管内造成很大的压力变化。这个压力变量就叠加到脉冲信号上，从而造成地面终端检波困难。

 泥浆泵的泵速突然变化。它会造成立管压力快速变化(突然增加或减小)造成脉冲信号混乱。因此，司钻在改变排量时应渐渐改变泵速，可以通过平缓增加的方式来获得较小的压力变化，从而减轻对脉冲信号的影响。

 尽可能减小钻压突变。钻压的突变有可能会丢失脉冲信号,司钻操作时送钻应均匀，应缓慢的改变钻压。

 泥浆泵的空气包压力要适当。最理想的情况下泥浆泵的空气包压力应是立管压力30%-40%。但作为井队为保护泥浆泵，一般将空气包的压力调为50～60％，此时如果信号接受不好，就要考虑调节空气包的压力。

 泥浆泵工作状况不好或其上水有问题。这种情况会产生较大的噪音。产生的大量泵噪音波叠加在脉冲信号上，严重影响信号接受。

 电源电压及频率的影响。如果是在陆地作业，由于泥浆泵和钻机是由柴油机直接驱动的，当它们工作时，电源电压波动很大，对仪器的地面设备影响很大，甚至会烧坏仪器。海上作业时，由于每个钻井平台的工作电压和频率不同，而仪器工作频率为0.5Hz电压为220伏，如果超出这个范围很大时就可能出现计算机死机。

当仪器无信号，或者信号不好时，可采取以下一些措施：

 检查线路、传感器、及主机，确认无误。

 确认测量步骤是否正确。静止循环时间应不少于1分钟；使泵冲充分回零；正常接立柱；开泵至所需排量，直至测斜数据出来。如不行，则采用以下方法试之。

①确认排量是否在仪器充许排量的范围，如果排量偏大，则可适当降低排量。②如果信号仍无或信号不好，则可采取确认频率设置是否正确。以确认井下发送的频率与地面检测的频率一至。

 以上方法如果不行则可能是脉冲器本身的问题，考虑起钻，换仪器。

合集下载

MWD仪器的操作规程

MWD仪器的操作规程

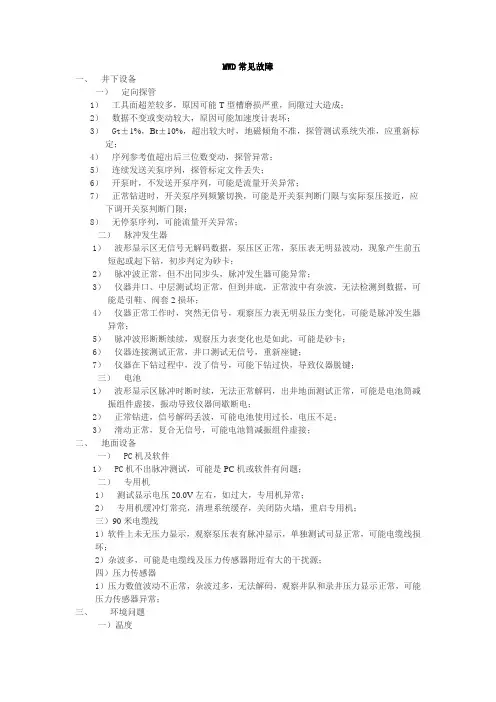

MWD常见故障

一、 井下设备

一） 定向探管

1） 工具面超差较多，原因可能T型槽磨损严重，间隙过大造成；

2） 数据不变或变动较大，原因可能加速度计表坏；

3） Gt±1%，Bt±10%，超出较大时，地磁倾角不准，探管测试系统失准，应重新标定；

4） 序列参考值超出后三位数变动，探管异常；

5） 连续发送关泵序列，探管标定文件丢失；

6） 开泵时，不发送开泵序列，可能是流量开关异常；

7） 正常钻进时，开关泵序列频繁切换，可能是开关泵判断门限与实际泵压接近，应下调开关泵判断门限；

8） 无停泵序列，可能流量开关异常；

二） 脉冲发生器

1） 波形显示区无信号无解码数据，泵压区正常，泵压表无明显波动，现象产生前五短起或起下钻，初步判定为砂卡；

2） 脉冲波正常，但不出同步头，脉冲发生器可能异常；

3） 仪器井口、中层测试均正常，但到井底，正常波中有杂波，无法检测到数据，可能是引鞋、阀套2损坏；

4） 仪器正常工作时，突然无信号，观察压力表无明显压力变化，可能是脉冲发生器异常；

5） 脉冲波形断断续续，观察压力表变化也是如此，可能是砂卡；

6） 仪器连接测试正常，井口测试无信号，重新座键；

7） 仪器在下钻过程中，没了信号，可能下钻过快，导致仪器脱键；

三） 电池

1） 波形显示区脉冲时断时续，无法正常解码，出井地面测试正常，可能是电池筒减振组件虚接，振动导致仪器间歇断电；

2） 正常钻进，信号解码丢波，可能电池使用过长，电压不足；

3） 滑动正常，复合无信号，可能电池筒减振组件虚接；

二、 地面设备

一） PC机及软件

1） PC机不出脉冲测试，可能是PC机或软件有问题；

二） 专用机

1） 测试显示电压20.0V左右，如过大，专用机异常；

2） 专用机缓冲灯常亮，清理系统缓存，关闭防火墙，重启专用机；

三）90米电缆线

1）软件上未无压力显示，观察泵压表有脉冲显示，单独测试司显正常，可能电缆线损坏；

上悬挂MWD现场井下仪器操作手册

上悬挂MWD现场井下仪器操作手册

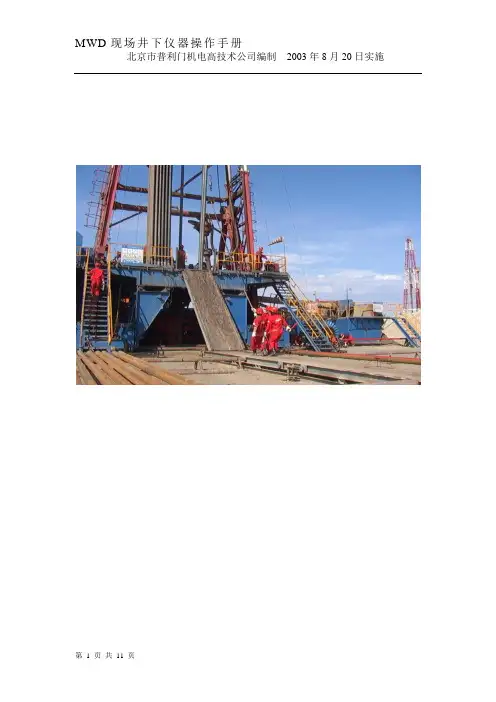

MWD现场井下仪器操作手册

北京市普利门机电高技术公司编制 2003年8月20日实施

第 1 页 共 11 页

MWD现场井下仪器操作手册

北京市普利门机电高技术公司编制 2003年8月20日实施

第 2 页 共 11 页

1 定向短节

定向短节按用户要求提供适合6-1/4到9-1/2之间的规格，上井前。定向短节应注意上下方向。当定向短节与无磁钻铤上紧后，找到并标示出短节内键的在外壁的位置，测量与弯接头的工具面角夹角，记录计算角差时备用。

定向短节 定

向

键 MWD现场井下仪器操作手册

北京市普利门机电高技术公司编制 2003年8月20日实施

第 3 页 共 11 页 2.限流组件

限流组件是由调整垫片、流量套、弹簧筒是按用户要求提供适合6-1/4到9-1/2之间的规格，流量套内嵌有硬质合金度层，外部套有密封圈。流量套与限流短节之间要装好弹性筒。注意，流量套的内径小于仪器串的扶正器外径，流量套是在井下仪器串坐键后放入，起仪器时由仪器串的扶正器带出来。

调整垫片

密封圈

流量套

弹性筒 MWD现场井下仪器操作手册

北京市普利门机电高技术公司编制 2003年8月20日实施

第 4 页 共 11 页 2.调整垫片

利用弹簧筒、调整垫片将脉冲器的打捞帽在流量套的上端面以下0-25mm

0～25mm MWD现场井下仪器操作手册

北京市普利门机电高技术公司编制 2003年8月20日实施

第 5 页 共 11 页

定向短节

无磁钻铤 脉冲发生器

四转一扶正连接器

驱动器

扶正连接器

电池

扶正连接器

测量探管

压力开关短节

扶正连接器

尾锥

限流套装入定向短节的MWD井下仪器安装图 MWD现场井下仪器操作手册

北京市普利门机电高技术公司编制 2003年8月20日实施

QDT MWD中文操作手册

QDT MWD中文操作手册

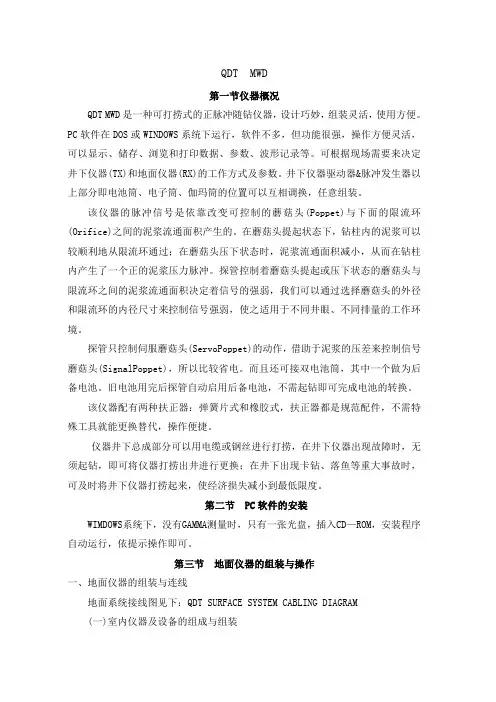

QDT MWD
