市政管网工程试验检测方案

管道检测施工方案

XXX 股份有限公司 2018 年 X 月、编制依据

1、 工程管理有限空间作业安全操作规程。

2、 依据国家有关施工验收规范、标准及施工管理制度，相关的法律法规和技术性文 件；

3、 《给排水管道工程施工及验收规范》（GB50268-97 ；

4、 《给排水构筑物施工及验收技术规范》（GBJ141-90;

5、 《工程测量规范》（GB50026-93 ；

6、 给水与排水工程施工安全技术规程。

7、 本工程的现场条件、施工特点及类似工程的施工经验。

二、工程概况

1、简要说明：位于XXX—期、二期排水管网中雨水管线出现污水混流或渗漏现象， 需进行排查。经现场调查，雨水在倒排时发现混有污水，为符合环保要求，决定采用综 合检查清淤专业作业车实施排查。为保证排水管线的正常运行，特制定管道排查方案。

2 、需要进行排查的主要工程量:

外环路

管径 长度 雨水检查井 管堵

DN400

84座

DN500

DN600

DN800

10

DN1000

12

八二路

管径 长度 雨水检查井 管堵

DN1000 145m

60座 1

DN1200 320m 3

DN1500 1383m 12

DN1800 523m 3

支路一 管径 长度 雨水检查井 管堵

DN1000 296m 9 2

规划七号路

管径 长度 雨水检查井 管堵

DN400 80m

12座

DN500 83m

DN600

1

DN800 200m 1

DN1000

1

DN1200 217m 2

规划一号路

管径 长度 雨水检查井 管堵

DN400 391m

28座 3

DN500 86m

DN600 120m 1

DN800 147m

DN1350 237m 2

规划八号路

管径 长度 雨水检查井 管堵

DN1200 204m

10 1

DN1500 214m 1

胜利路

管径 长度 雨水检查井 管堵

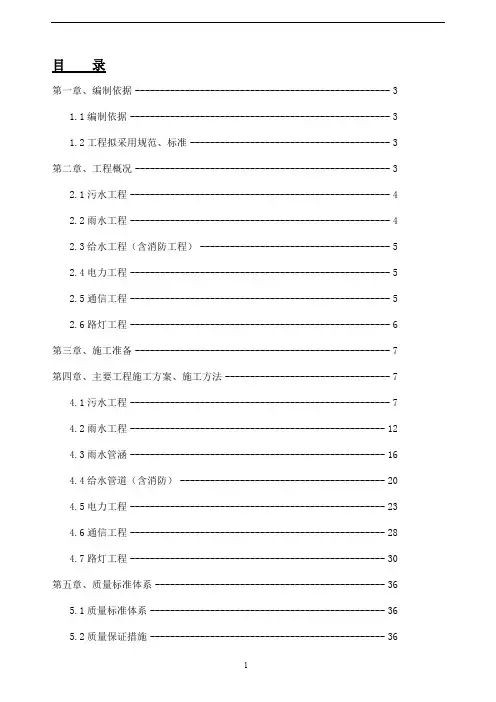

1 目 录第一章、编制依据 --------------------------------------------------- 3

1.1编制依据 ---------------------------------------------------- 3

1.2工程拟采用规范、标准 ---------------------------------------- 3

第二章、工程概况 --------------------------------------------------- 3

2.1污水工程 ---------------------------------------------------- 4

2.2雨水工程 ---------------------------------------------------- 4

2.3给水工程（含消防工程） -------------------------------------- 5

2.4电力工程 ---------------------------------------------------- 5

2.5通信工程 ---------------------------------------------------- 5

2.6路灯工程 ---------------------------------------------------- 6

第三章、施工准备 --------------------------------------------------- 7

第四章、主要工程施工方案、施工方法 --------------------------------- 7

4.1污水工程 ---------------------------------------------------- 7

4.2雨水工程 --------------------------------------------------- 12

西山区52号规划路改扩建工程

试验检测方案

审核：

编制：

中国有色金属工业第十四冶金建设公司

2014年6月24日

一、工程概况

西山区52号规划路位于昆明市二环内棕树营分区。项目人民西路，西临西园路，东接环城西路，南临丹霞路。

西山区52号规划路起于鱼翅路中段，至于云山路，规划道路全长253.819米，规划红线宽15米，设计速度30km/h，属市政道路。

本工程主要检查项目涉及路基工程、交通工程（钢结构）、附属构筑物工程等质量检测。

本工程试验检测工作全部委托第三方进行。在建设单位和工程监理单位人员的见证下，由施工单位的现场试验人员对工程中涉及结构安全的试块、试件和材料在现场取样，并送至云南恒建工程技术检测有限公司进行检测。

二、编制依据

1、城镇道路工程施工与质量验收规范(CJJ 1-2008)

2、土工试验方法标准(GB／T 50123—1999)

3、普通混凝土力学性能试验方法标准(GB／T 50081-2002)

4、普通混凝土用砂、石质量及检验方法标准(JGJ 52-2006)

5、建筑砂浆基本性能试验方法(JGJ／T70—2009)

6、公路路基路面现场测试规程(JTG E60-2008)

7、公路工程无机结合料稳定材料试验规程UTG E50—2009)

8、岩土工程勘察规范(2009年版)(GB 50021—2001)

9、水泥胶砂强度检验方法(ISO法)(GB／T 17671一1999) 10、水泥标准稠度用水量、凝结时间、安定性检验方法(GB／T 1346—2011)

11、水泥纽度检验方法筛析法(GB／T 1345—2005)

12、通用硅酸盐水泥(GB 175—2007)

13、金属材料弯曲试验方法(GB/T 232—201O)

管道检测施工方案

一、 污水管网疏通检测的内容

根据本工程特点，银浩管道检测需要疏通检测的主要内容为：管道和检查井的潜水封堵、橡胶气囊辅助封堵（支管出水口以及对潜水封堵的临时补充）、排水、高压疏通、CCTV检测、流沙及淤泥外运至指定地点等。

二、污水管网疏通检测的必要性

污水管网是个体系网络，当某处存在问题或损坏就会造成连锁反映影响整个体系的排水能力。为了能最大限度提高排水能力，延长管道使用寿命，必须建立完善的管道检测评估方法和科学的养护手段对其进行定期的检查、评估、疏通和修复。

三、封堵

根据实际管道情况和管道内水流强度，为避免因封堵时间过长后造成上游积水产生的水压对下游施工人员造成一定威胁，因此封堵的距离根据实际状况进行，依据先上游、交汇井各个入水口进行封堵，封堵之前应对所要施工的路段范围内的井盖打开并放置围护栏或醒目的标记，用气体检测仪器对井内的气体进行检测，确保无有毒气体后方可进行下井封堵。

1、 潜水封堵

由于管线处于运营阶段，封堵后上游的水压力过大，因此主管线必须采用潜水封堵的方法，避免封头被水流冲破而造成施工人员的生命危险。一般采取每隔3-4个井位进行封堵。

2、 橡胶气囊辅助封堵

由于管线内存在较多支管的出水口，因此在潜水封堵段内（在施工的管段）加以橡胶气囊辅助封堵，便于施工顺利开展，也有利于部分井位的高程差而造成排水不完全，影响疏通和检测正常进行。

四、 排水（污水泵临排）

在确认上游各个支管完全封堵后，进行临时排水至管道底10厘米左右并对封堵后的上游水位进行控制。因此此工程的排水量比较大。 五、 高压射水疏通，流沙、淤泥外运

高压射水机通过高压产生的向后和向前水流，可以自由控制高压管在管道内运行，向后喷射的高压水流可以把管道内的淤泥和垃圾冲刷到检查井中，然后抽至淤泥运送车内到指定地点排放，可最低限度降低淤泥和垃圾对周边环境的污染。

六、CCTV内窥检测（提供直观、科学的管道内部状况）
